Газоразрядный источник шума ТГ1П

Очень интересный прибор. Он был разработан в 1952 году.

Это первый отечественный специализированный газоразрядный источник шумов, работающий в поле постоянного магнита и представляющий собой лампу в пальчиковом оформлении с накаленным оксидным катодом. Он обеспечивает эффективное напряжение шумов 1,5 В при спектральной плотности 0,7В/Гц1/2.

Первоначально лампа имела триодную конструкцию: сетка с поперечной щелью имела потенциал катода. Лампа предназначалась для работы в диапазоне 0,16—3 МГц.

Газоразрядный источник шумов типа ТГ1П триодной конструкции имел, однако, ряд недостатков, а именно: значение спектральной плотности шумов резко зависело от режима работы лампы, в особенности при изменении напряжения накала, во многих образцах генераторов шумов в области ниже 160 кГц наблюдались регулярные колебания. Эти колебания, накладываясь на шумы, изменяли структуру шума.

В связи с этим в 1956 г. изменили конструкцию и технологию изготовления прибора. Из лампы была изъята сетка и в ней осталось только два электрода: подогревный катод и анод. Давление гелия в лампе было снижено до 1 мм рт. ст. (в начальном варианте 2 мм рт. ст.) При этом регулярные колебания перестали наблюдаться, а спектральные характеристики стали стабильными при колебаниях напряжения накала. Интегральное эффективное напряжение шумов и минимум спектральной плотности шумов возросли в несколько раз.

Хотя ТГ1П и не является тиратроном, однако наименование за ним сохранено с тем, чтобы не вводить в номенклатуру новый тип лампы.

Срок службы - 100 часов. Справочные данные на него.

Производители - саратовский Завод приемно-усилительных ламп (более известный как "Рефлектор") и завод "Разряд", г.Владикавказ (РСО-Алания).

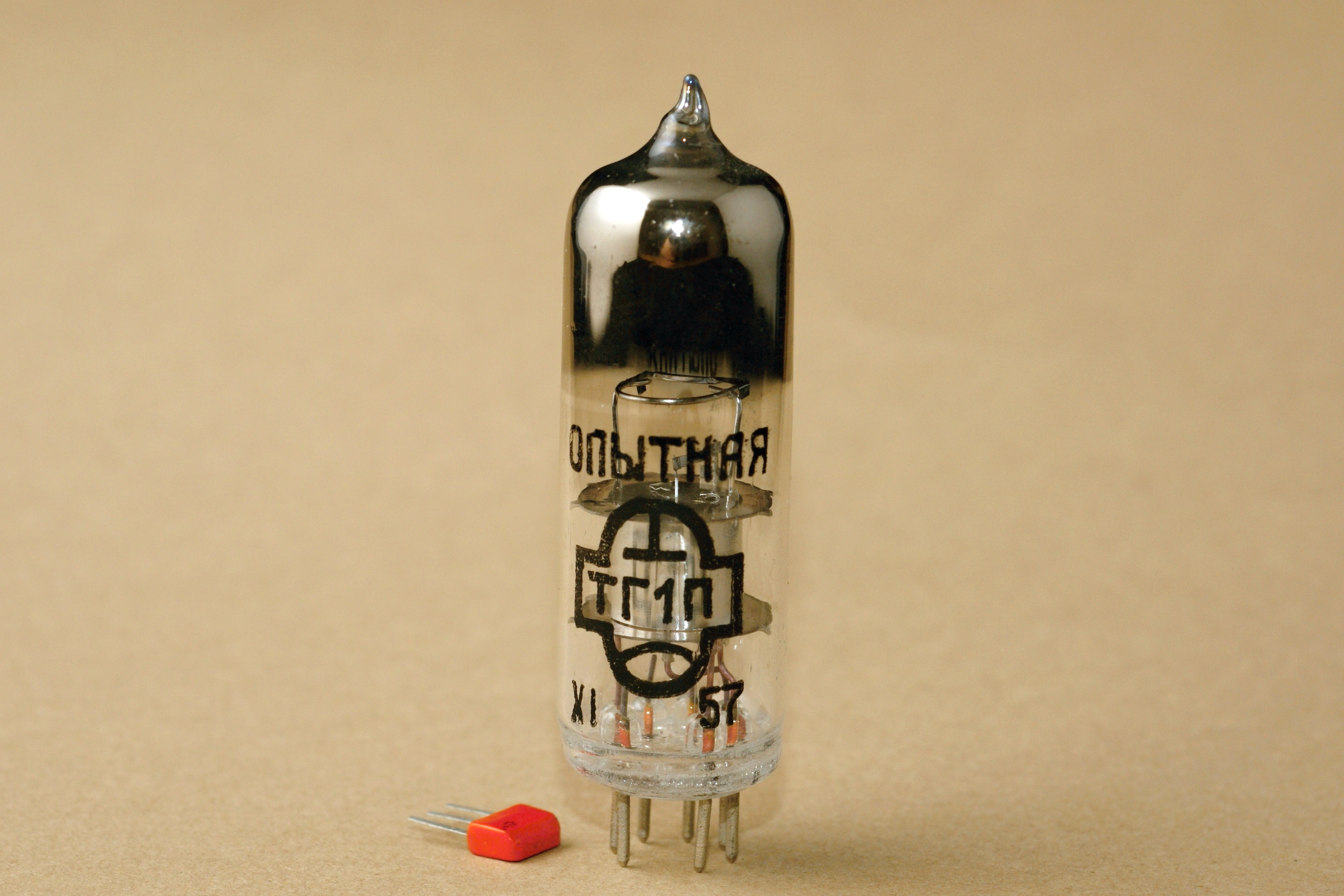

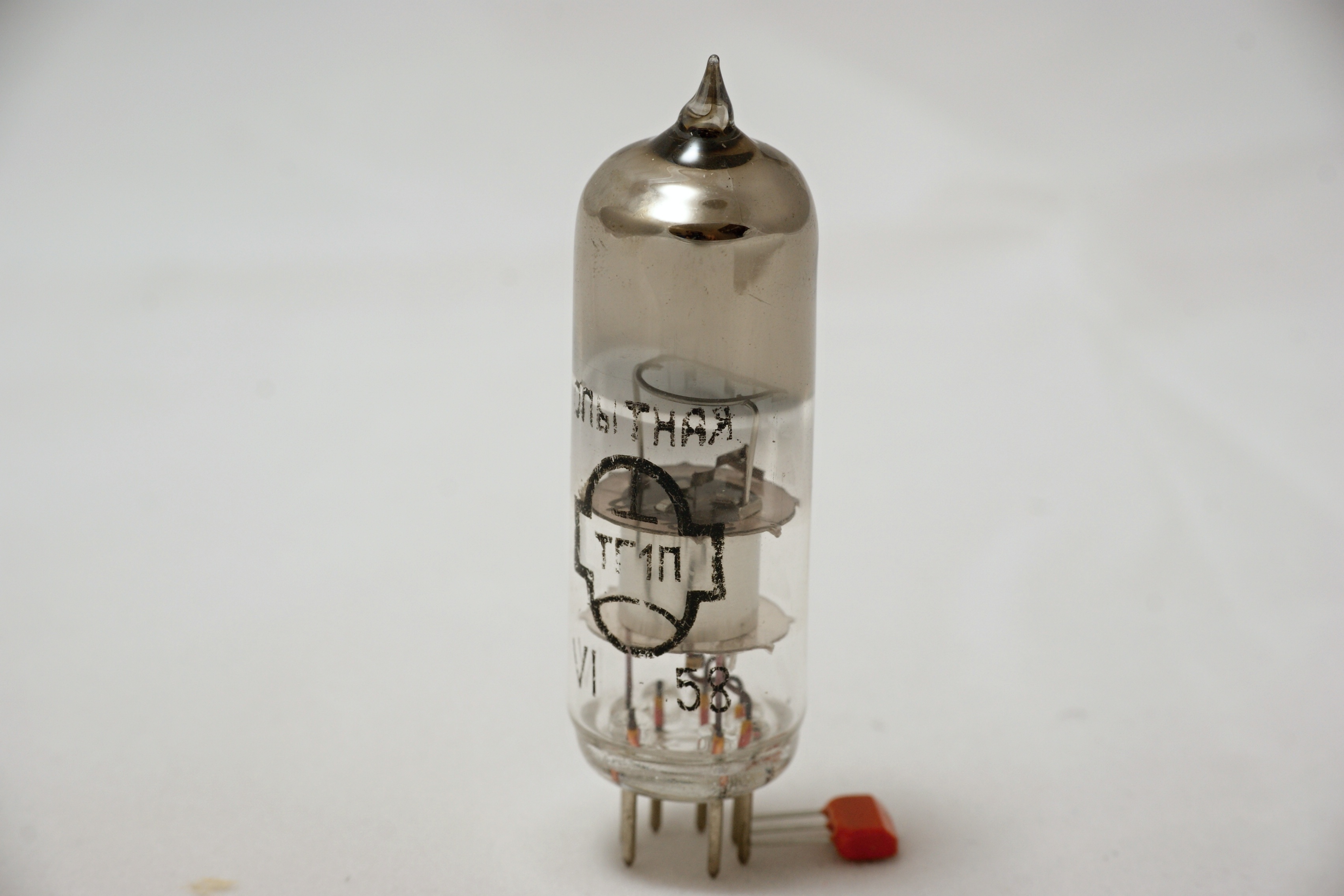

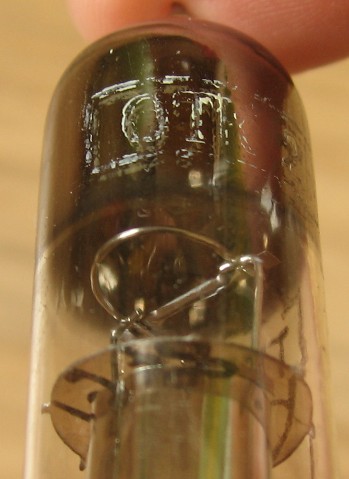

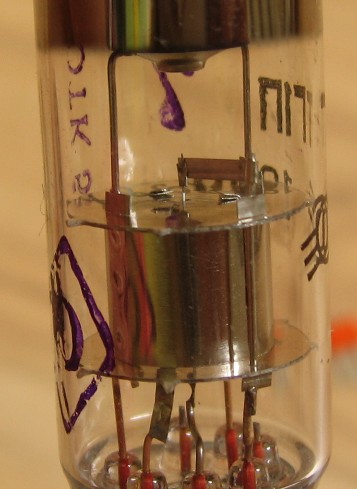

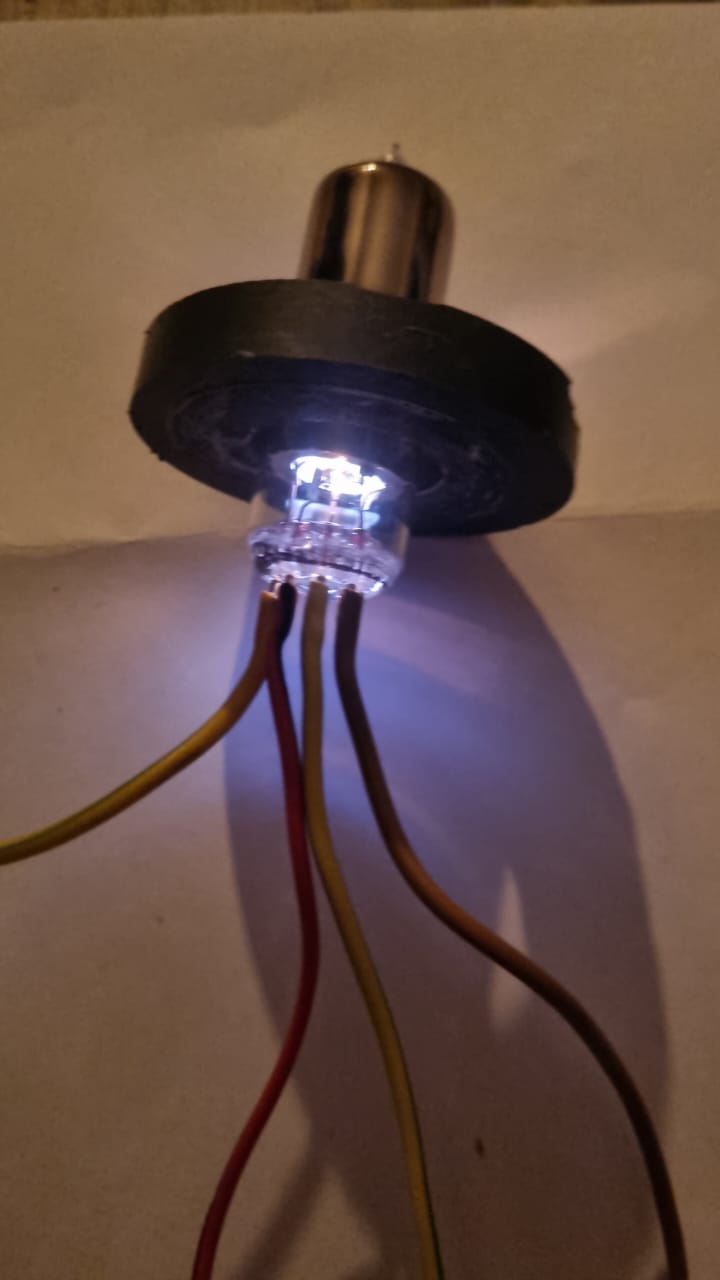

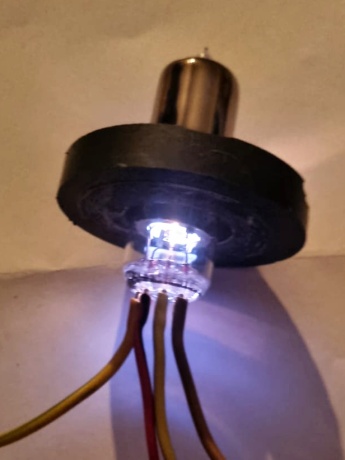

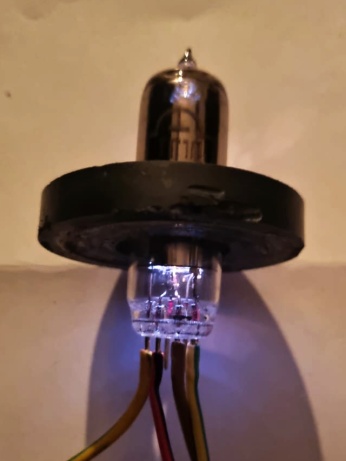

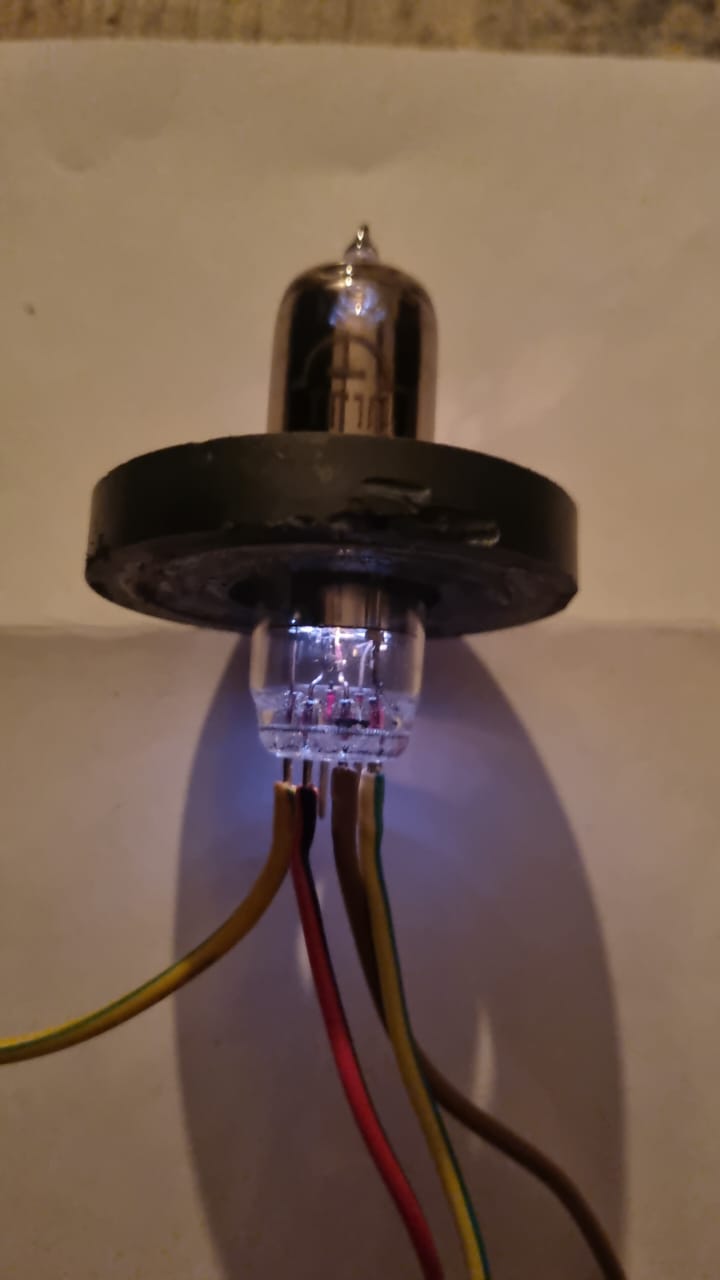

Конструкция электродов лампы аксиальная — цилиндрический анод и катод. Аксиальная конструкция обеспечивает независимость параметров прибора от положения магнита при его повороте вокруг лампы.

Лампа наполняется гелием до давления 1 мм рт. ст. или водородом до 0,2—0,4 мм рт. ст.

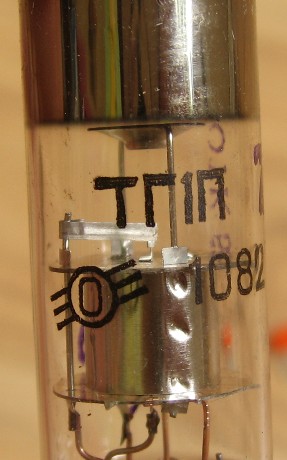

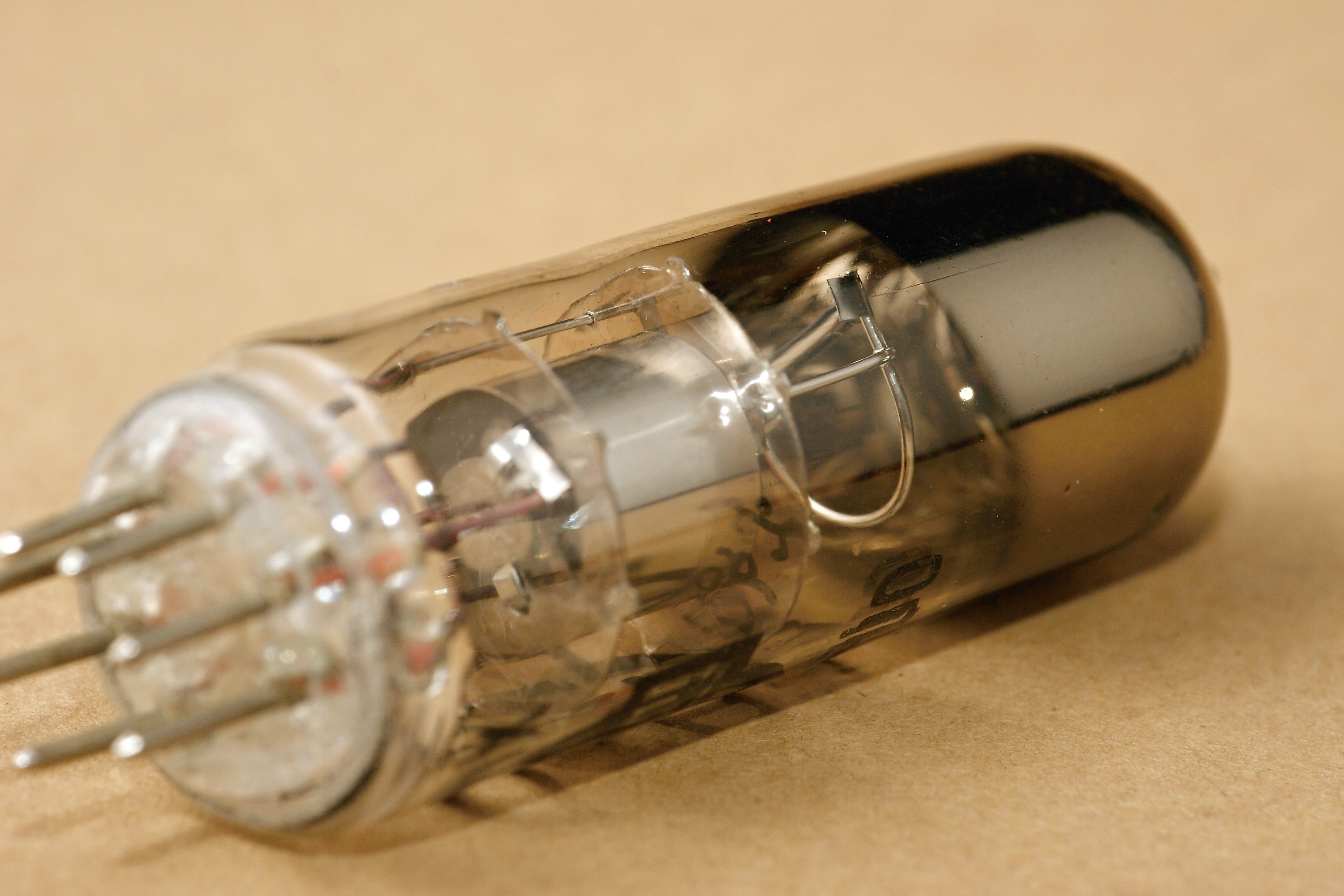

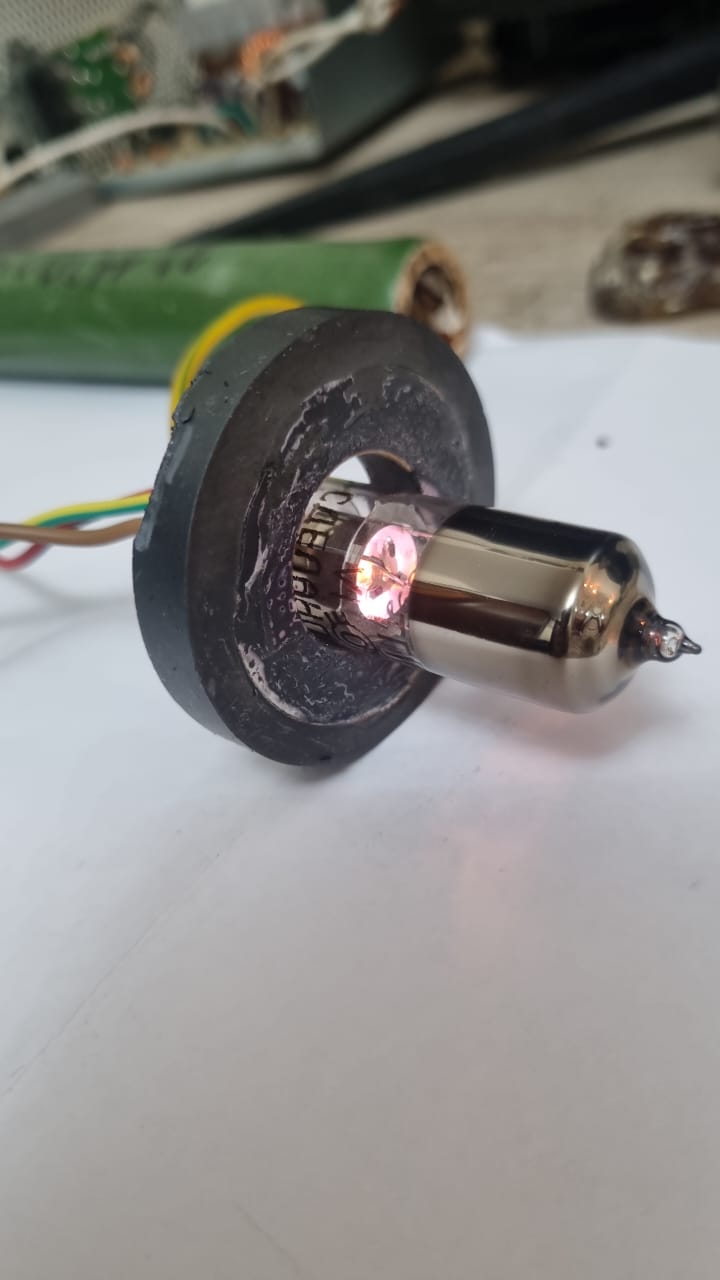

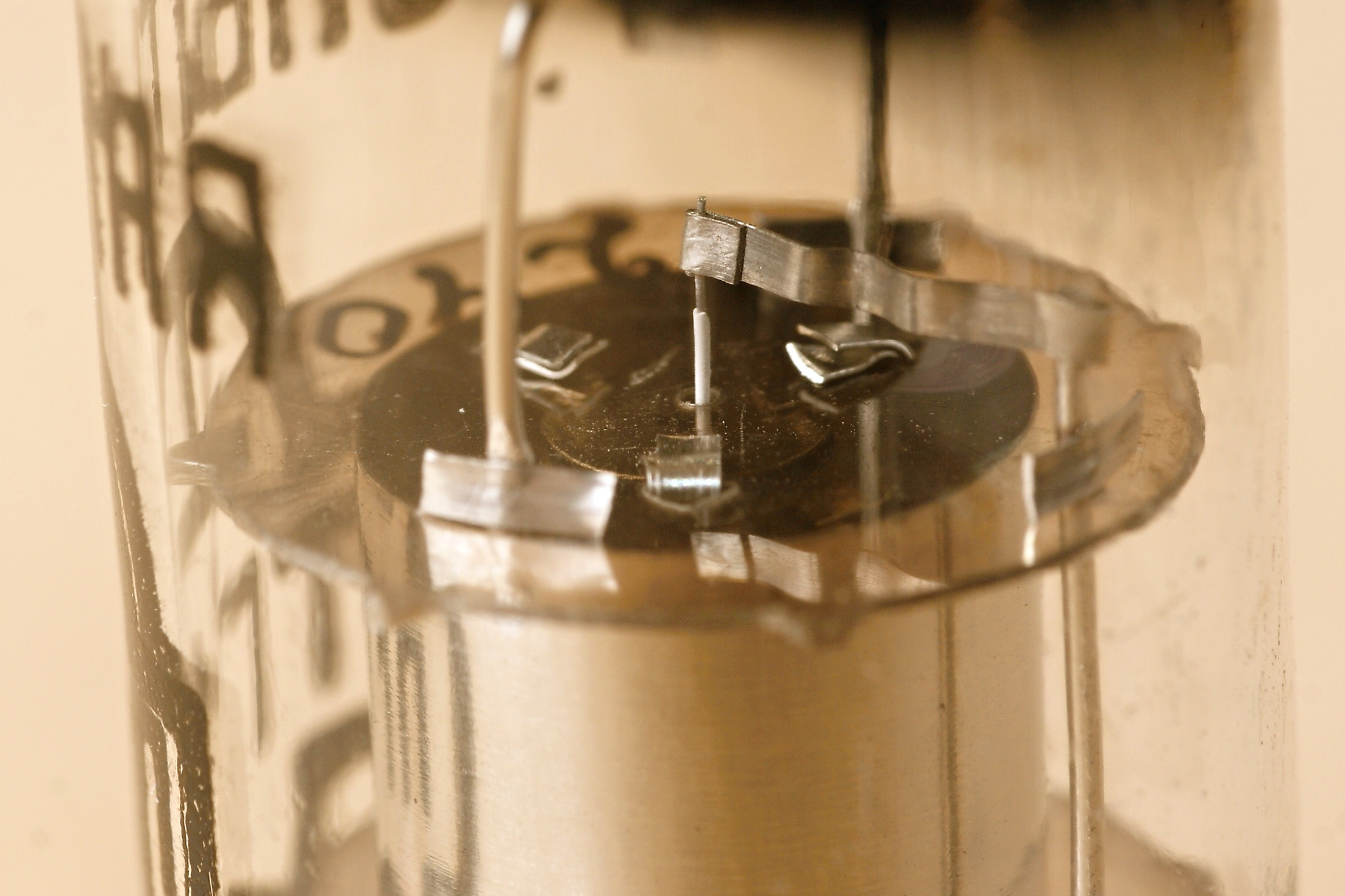

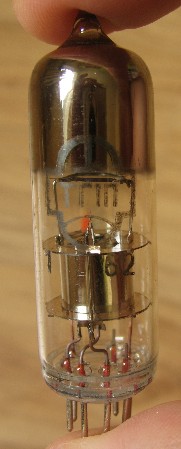

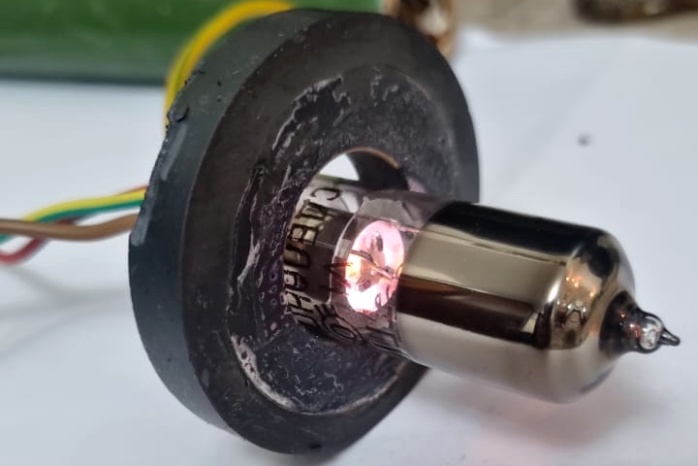

Анод у ТГ1П обычно изготовляют из никелевой ленты ЛН0 толщиной 0,1 мм, керн катода — из никелевой трубки. Подогреватель катода представляет собой спираль из вольфрамовой проволоки типа ВА-3. Питание подогревателя, как правило, осуществляется от источника переменного напряжения. Магнит изготовлен из сплава «магнико». Напряженность магнитного поля 400—600 э.

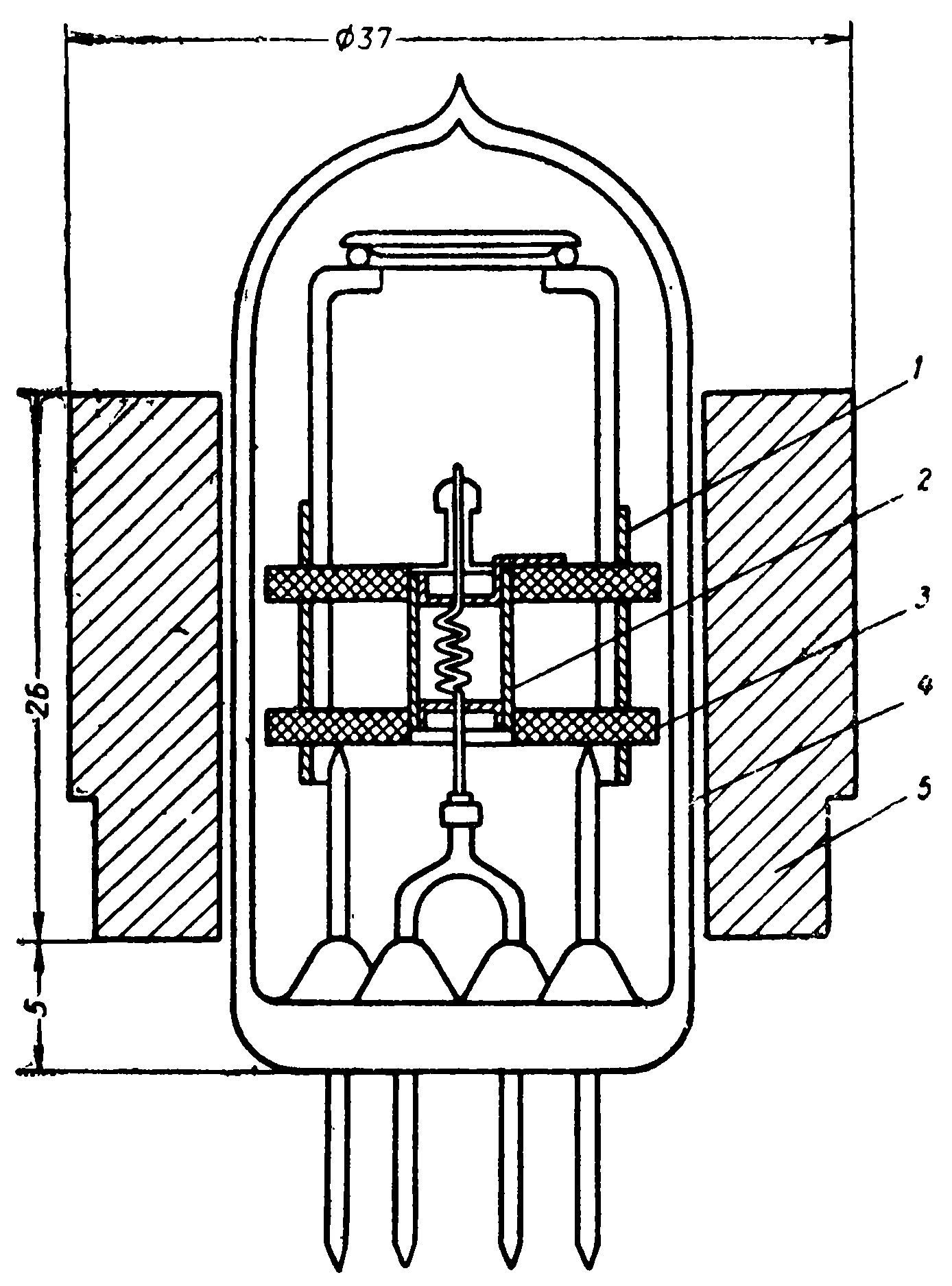

1 — анод (цилиндрический); 2 — катод (цилиндрический) косвенного накала; 3 — керамические изоляторы; 4 — колба; 5 — цилиндрический магнит

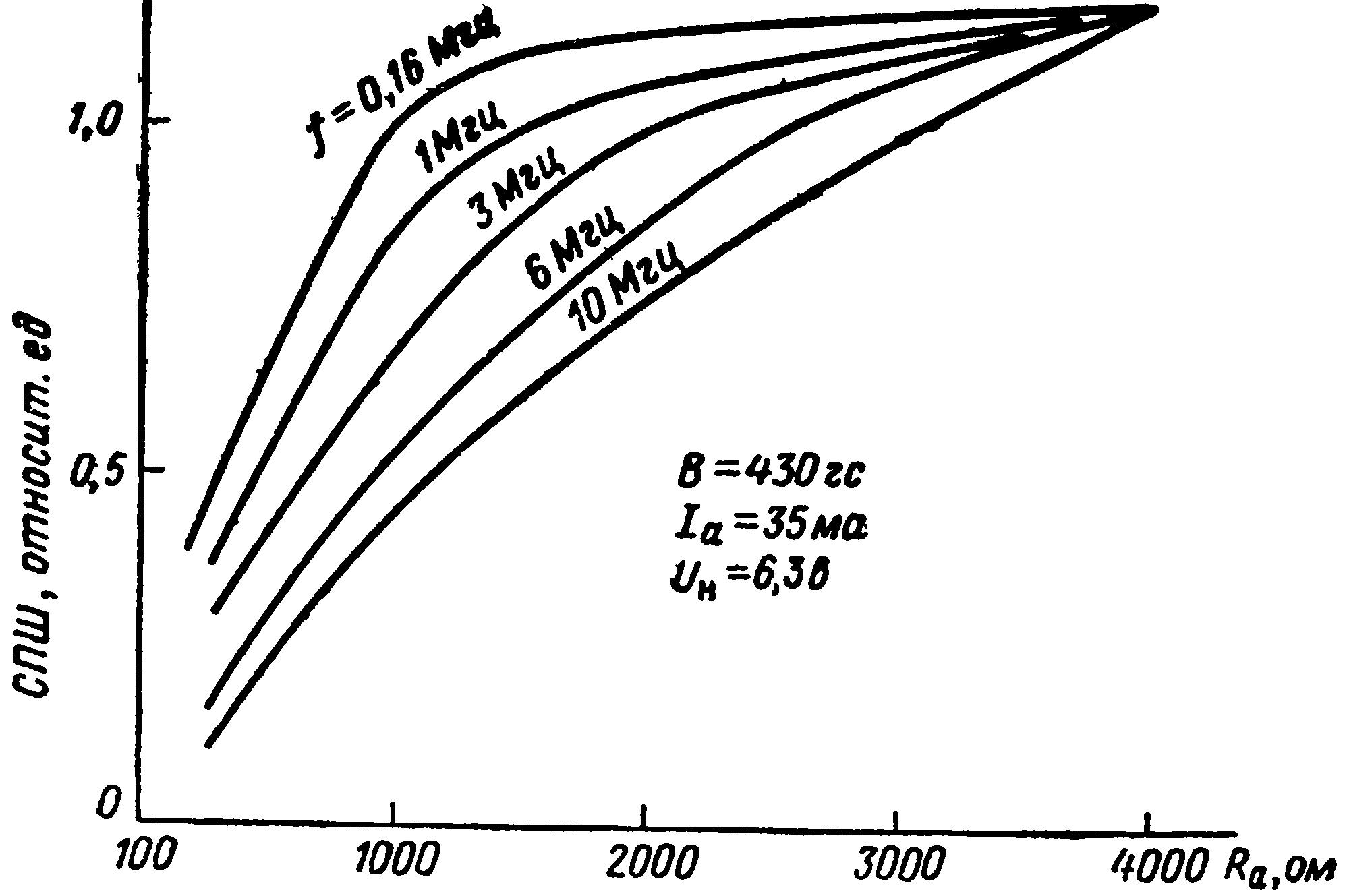

Зависимость спектральной плотности шума от величины анодной нагрузки

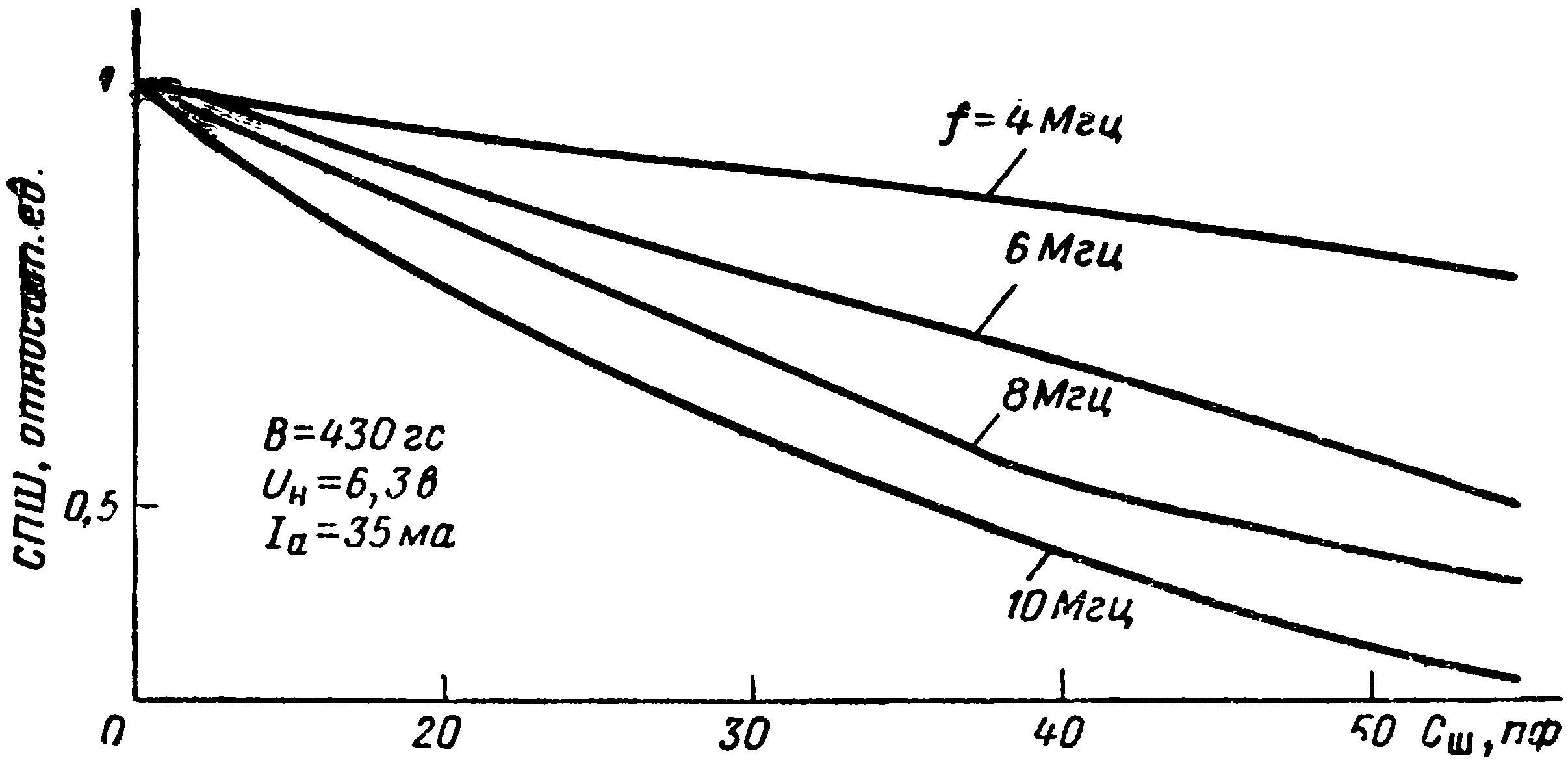

Зависимость спектральной плотности шума от величины емкости, шунтирующей нагрузку

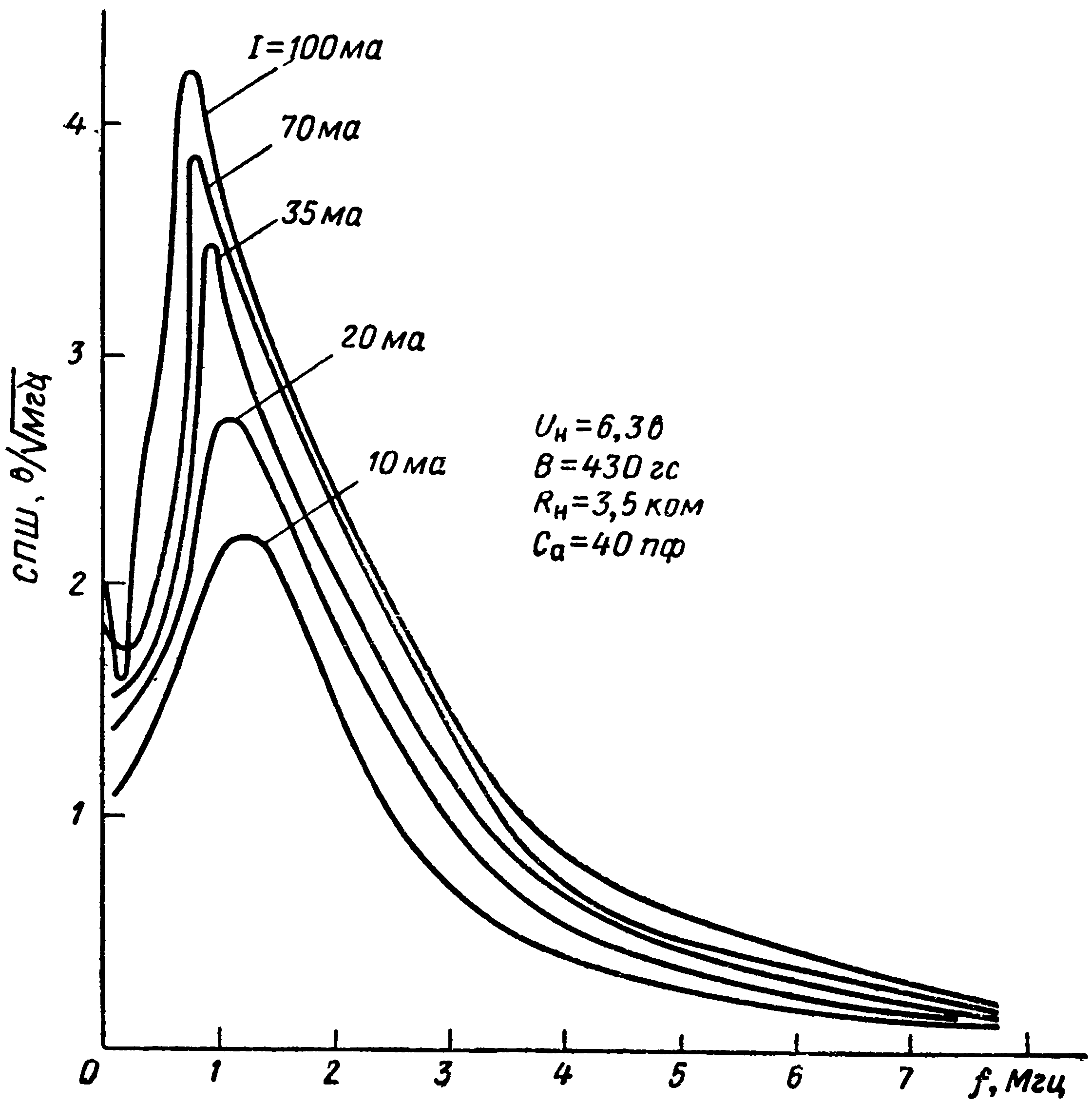

Зависимость спектральной плотности шума от частоты при различной величине анодного тока

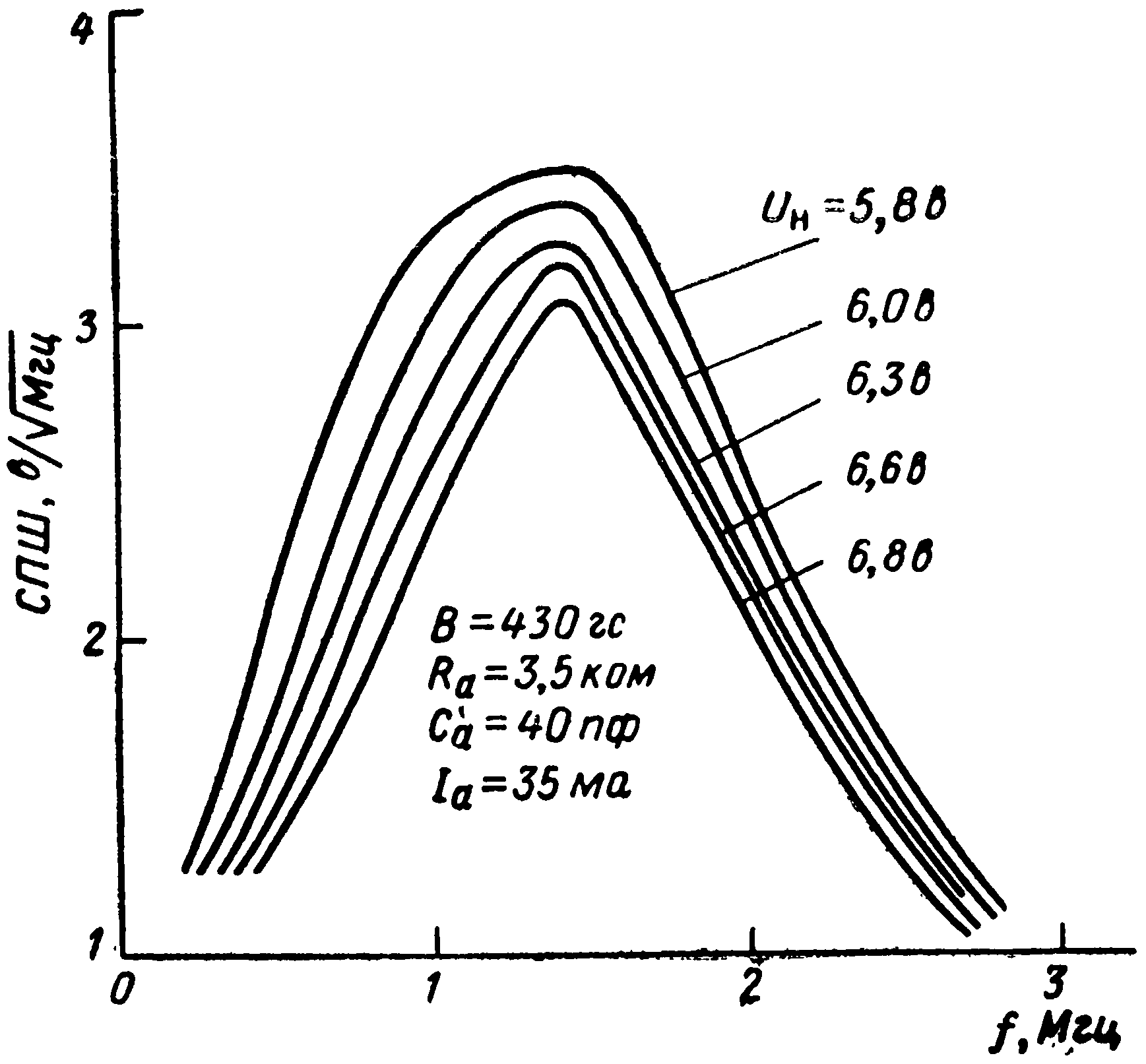

Зависимость спектральной плотности шума от частоты при различной величине напряжения накала

Источники:

1. Черепанов В.П., Коневских В.М., Львов В.Н. Газоразрядные источники шумов. М., Изд-во "Советское радио", 1968.
