ТГ-212

Маломощные релейные тиратроны. ТГ-212 ранее также выпускался под названием РТ4.

Баллон у ТГ-212 наполнен неоном. Катод оксидный, косвенного накала.
Срок службы - не менее 500 ч.

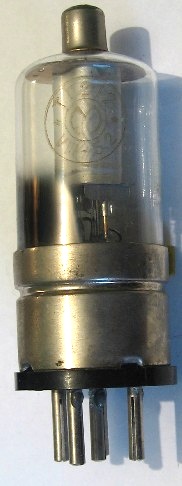

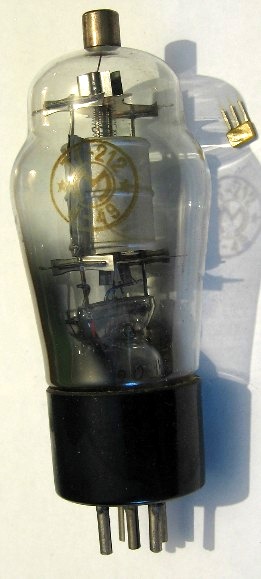

Тиратрон этот интересен тем, что имеющиеся у меня экземпляры 49 и 52 года - совсем разные.

Причем разные у них не просто колбы ("кобра"/прямая) и цоколь (карболит/металл), но и вся электродная система!

Встречается и тиратрон ТГ-212М... я первоначально предполагал, что вариант 1952 года - как раз этот, модернизированный.

Однако, получив паспорт от ТГ-212М понял, что отличается он не только внешне. Достаточно посмотреть на ток накала, тиратрон после модернизации стал вдвое экономичней!

Номинальные электрические данные

Напряжение накала - 4 В** (3 В)*
Ток накала - 2,3 А
Предельное значение запирающего напряжения на сетке -20 В
Ширина пусковой области - не более 2 В
Сопротивление в цепи сетки - 1 - 100 кОм
Время прогрева - не менее 1 мин
Срок службы - 500 ч
Наибольшая амплитуда прямого и обратного напряжения на аноде - 300 В
Наибольший ток в цепи анода в импульсе - 0,5 А
Наибольшее значение среднего тока в цепи анода - 125 мА
* по некоторым источникам
** "напряжение накала взято равным 4V, что облегчает применение тиратрона одновременно с выпускаемыми четырехвольтовыми усилительными лампами"

Производитель - Московский электроламповый завод.

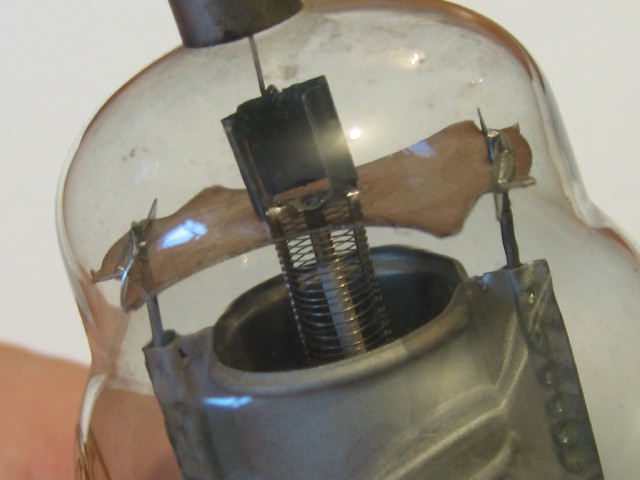

Тиратрон старого образца. Видна сетка из проволоки, навитая на траверсы, подобно сеткам электронных ламп:

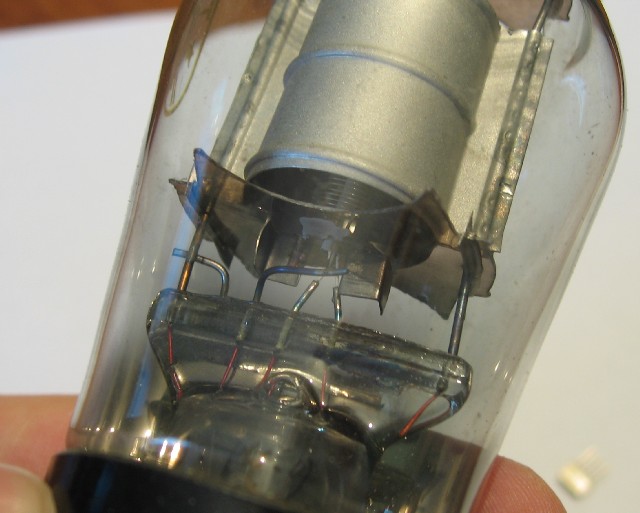

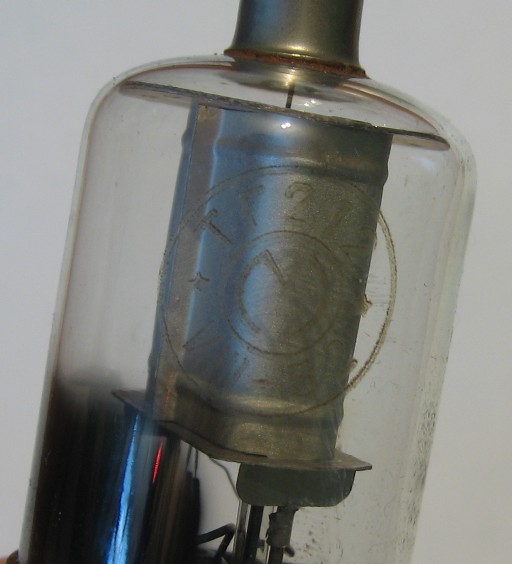

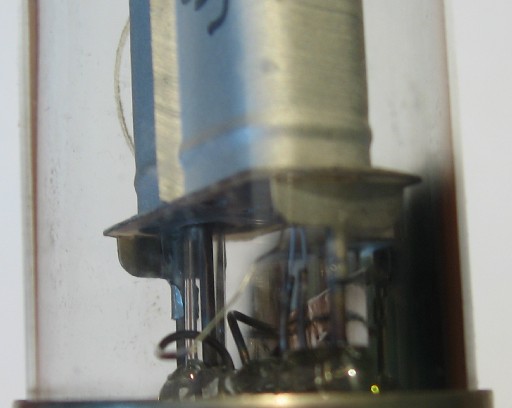

Тиратрон "нового" типа

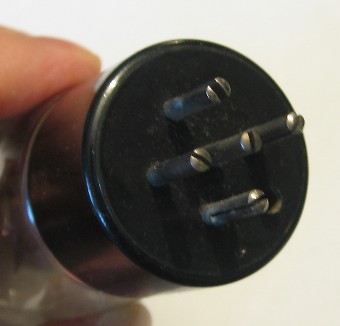

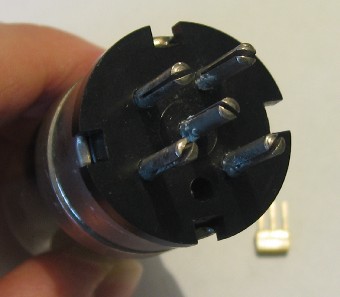

совпадает у них только цоколевка:

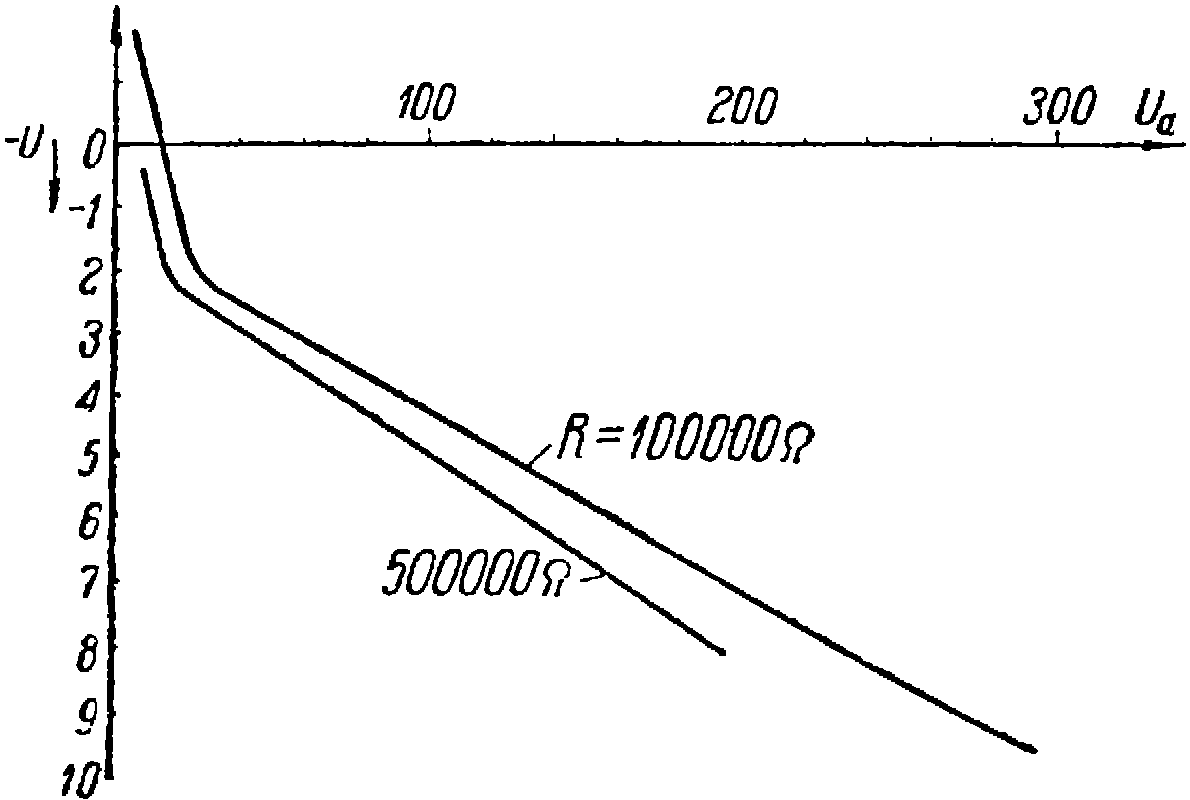

Пусковые характеристики при токе андоа 125 мА

Источники:

1. Главэспром. Газоразрядные приборы. Гособоронгиз, Ленинград-Москва. - 1939.
2. Электронные и ионные приборы. Под редакцией пров. П.В. Тимофеева. - Госэнергоиздат. Москва-Ленинград, 1940 (Труды Всесоюзного электротехнического института. Выпуск 41).
3. Проф. А. Г. Александров. Производство радиоламп. (Министерство электропромышленности СССР. Центральное Бюро Технической Информации). М.-Л., Госэнергоиздат, 1946.
4. Гинкин Г.Г. Справочник по радиотехнике, М. Госэнергоиздат, 1948
5. Федоров С.П. Краткий справочник по радиолампам. - Москва: Военное издательство Министерства Вооруженных Сил Союза ССР, 1949.
6. Г.А. Тягунов. Электровакуумные приборы. М.-Л., Госэнергоиздат, 1949.
7. Электротехнический справочник. Под общей редакцией А.Т. Голована, П.Г. Грудинского, Г.Н. Петрова, А.М. Федосеева и М.Г. Чиликина. М.-Л., Госэнергоиздат, 1952.
8. К.В. Чмутов. Техника физико-химического исследования. 3-е переработанное и дополненное издание. Государственное научно-техническое издательство химической литературы. Москва, 1954.
9. В.М. Шляндин. Элементы автоматики и телемеханики. Издание 2-е переработанное. Государственное издательство оборонной промышленности. Москва 1954.
