ТГ-213

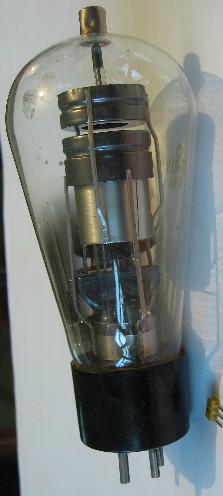

тиратрон ТГ-213
(фото с аукциона Мешок) 		тиратрон ТГ-213
(фото с аукциона Мешок)

Релейный тиратрон средней мощности, также выпускался под названием РТ2. Катод оксидный, прямонакальный. Срок службы - не менее 500 ч. Заводской паспорт от него.

Баллон у ранних выпусков наполнен неоном; у поздних, судя по цвету свечения, криптон-ксеноновой смесью.

Производитель - НЭВЗ (Новосибирский электровакуумный завод).

Номинальные электрические данные

Напряжение накала - 2,5 В
Ток накала - 9 А (10 А)*
Предельное значение запирающего напряжения на сетке -15 В (-20 В)*
Ширина пусковой области - не более 2 В
Сопротивление в цепи сетки - 1 - 100 кОм
Время прогрева:
после хранения - 1 мин
в эксплуатации - 0,7 мин (2 мин)*
Срок службы - 500 ч
*по некоторым источникам

Предельно допустимые электрические величины

Наибольшая амплитуда прямого и обратного напряжения на аноде - 500 В
Наибольший ток в цепи анода в импульсе - 1,5 А
Наибольшее значение среднего тока в цепи анода - 0,5 А

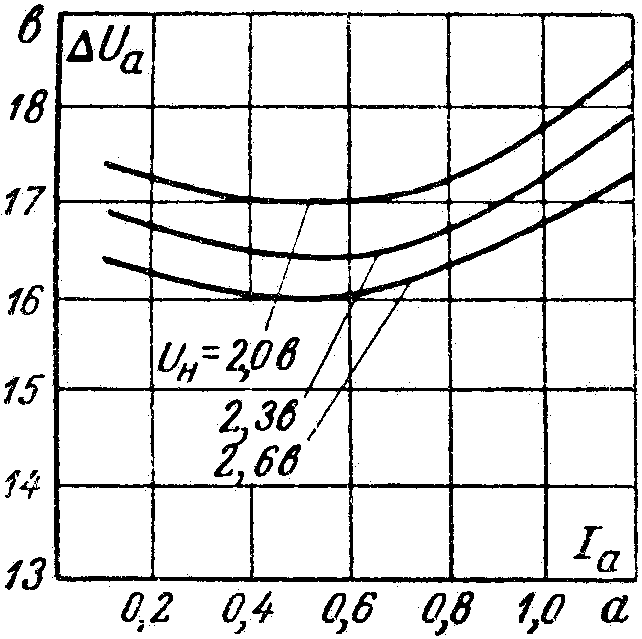

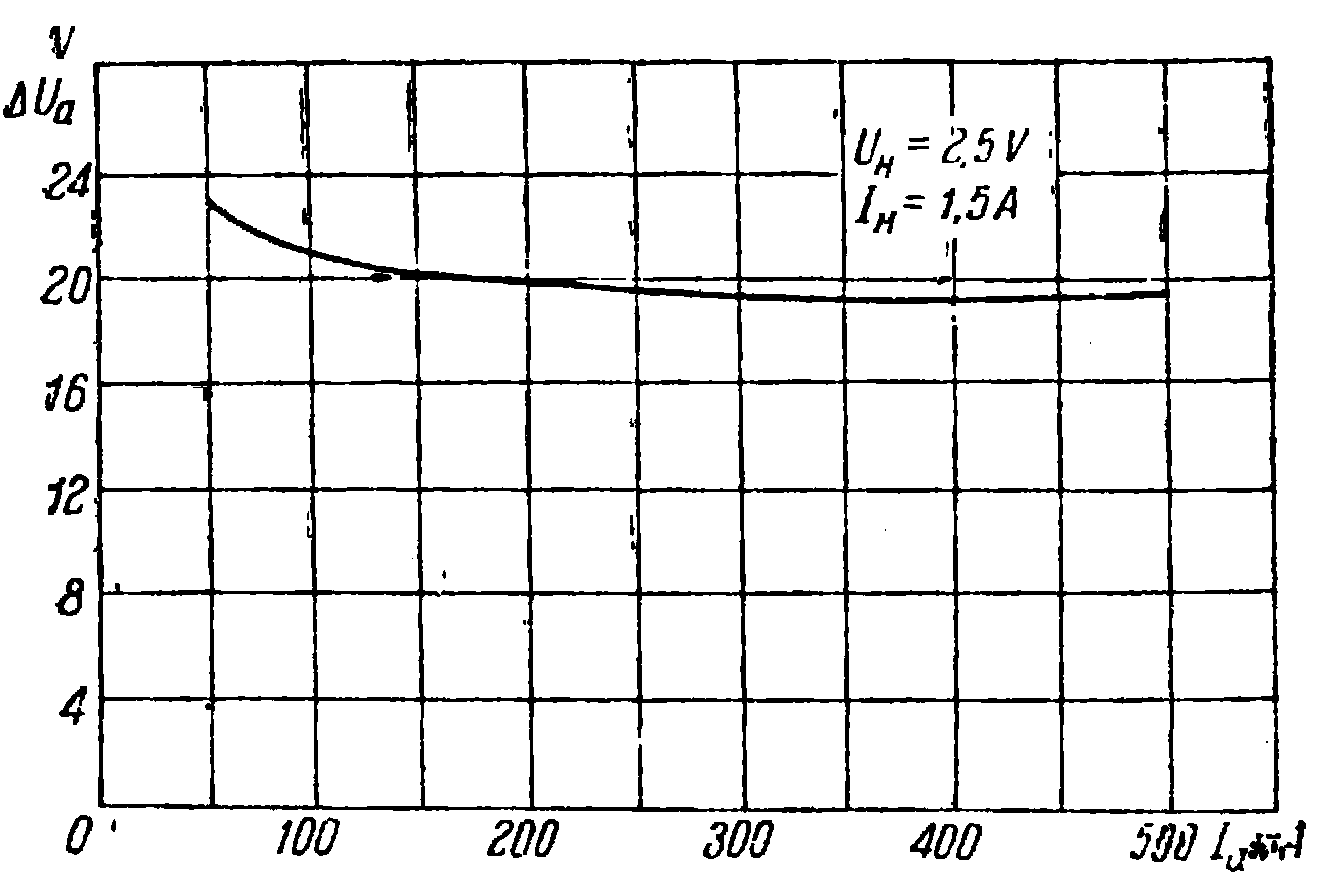

Вольт-амперные характеристики

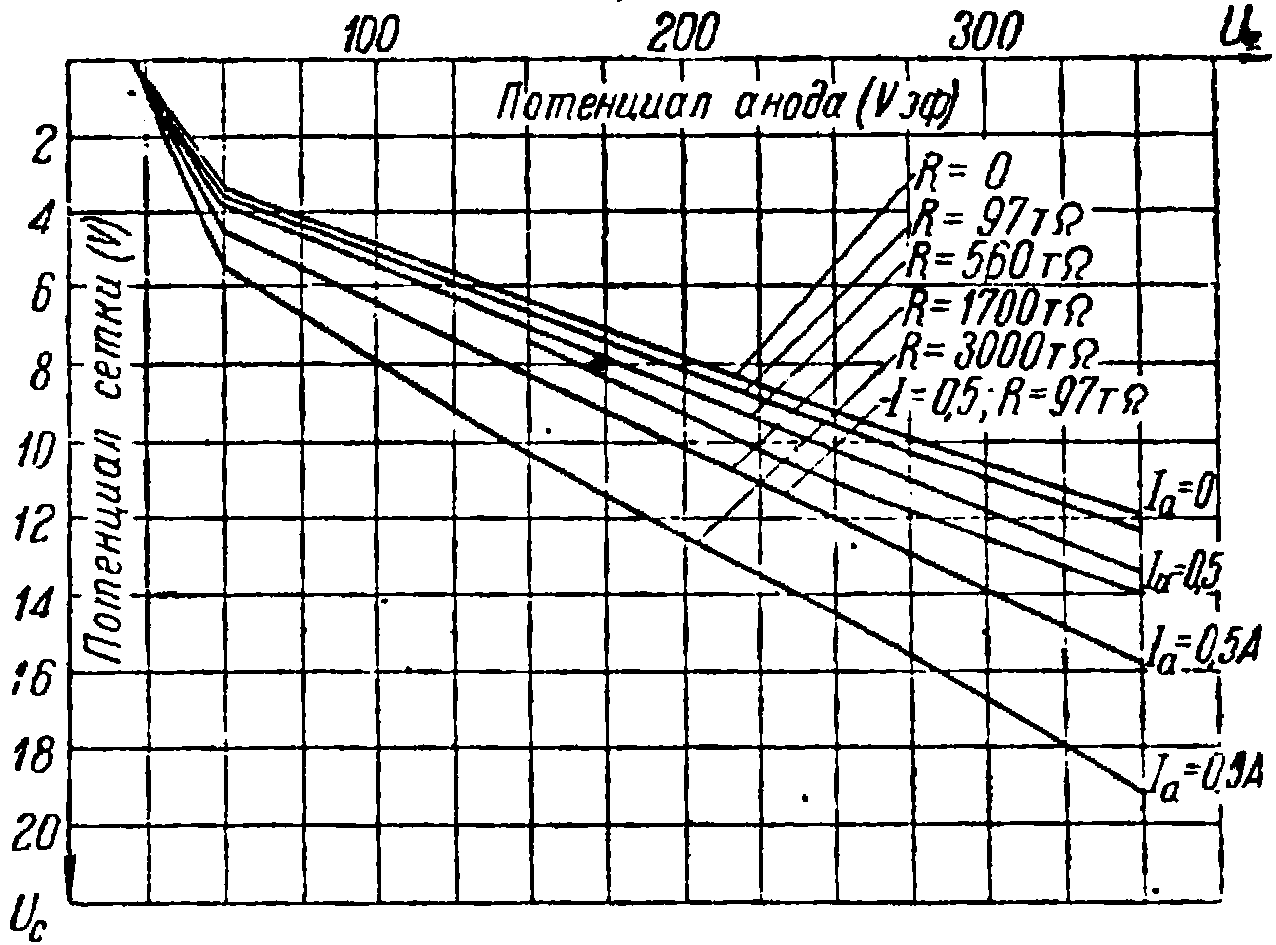

Пусковые характеристики

Кривые со значком Ia=0 - характеристики зажигания тиратрона; кривые со значком Ia=0,5 - кривые потухания при нагрузке током 0,5 А и установившемся тепловом режиме тиратрона

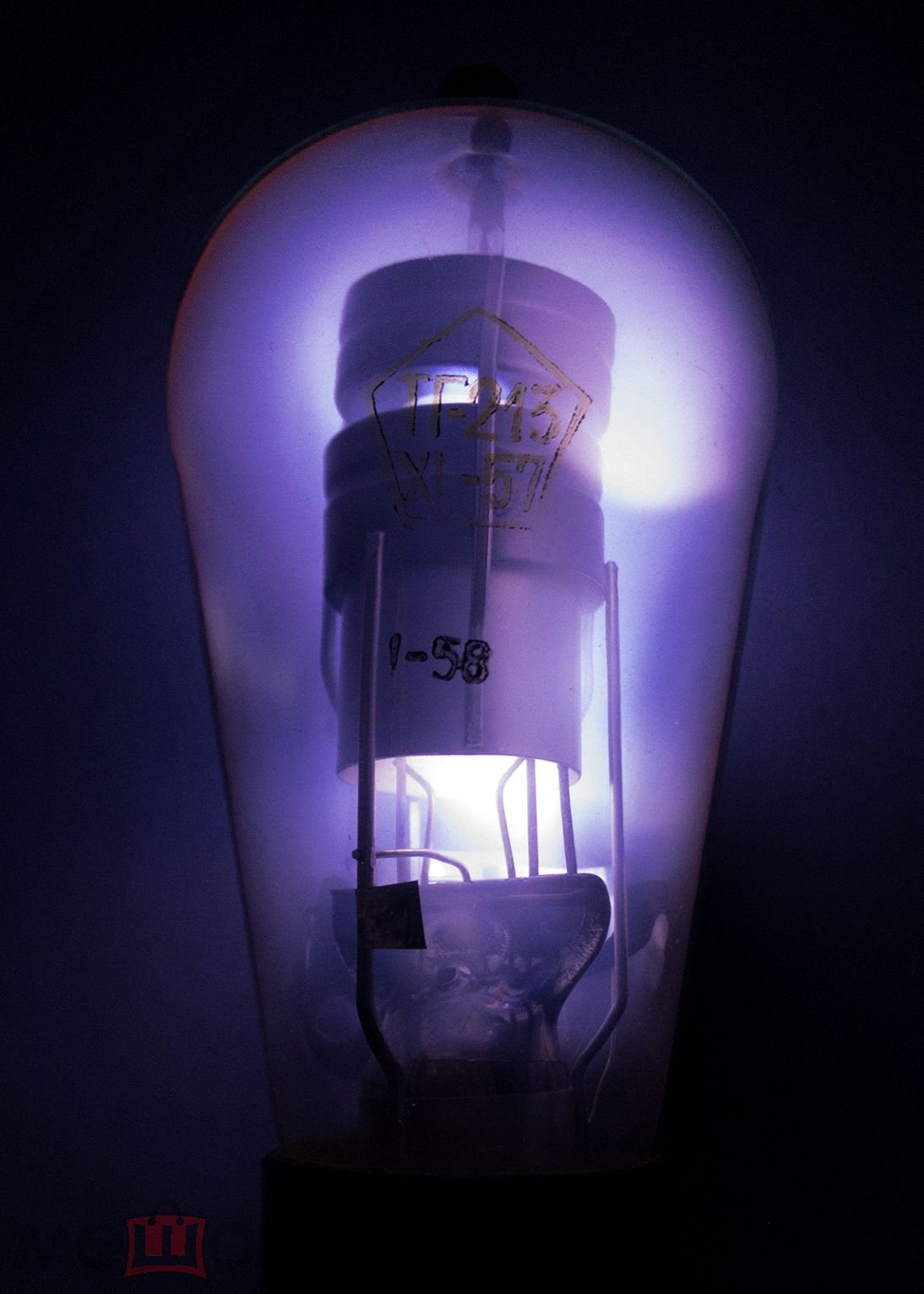

тиратрон ТГ-213
(фото с аукциона Мешок)

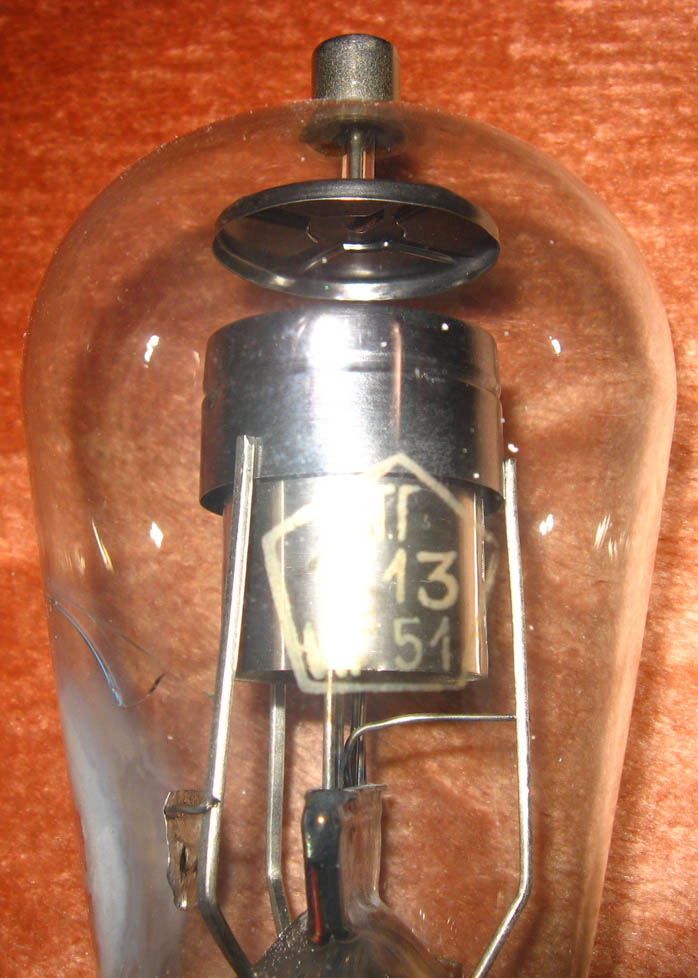

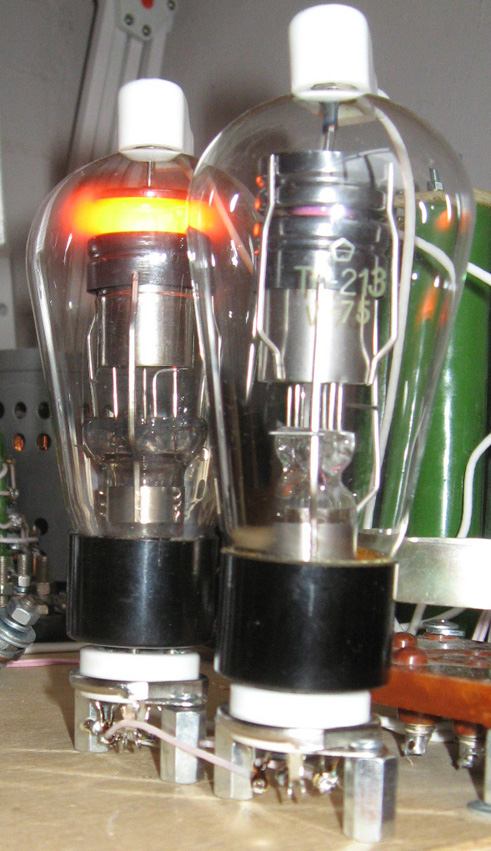

(фото с форума Flyback.org.ru)

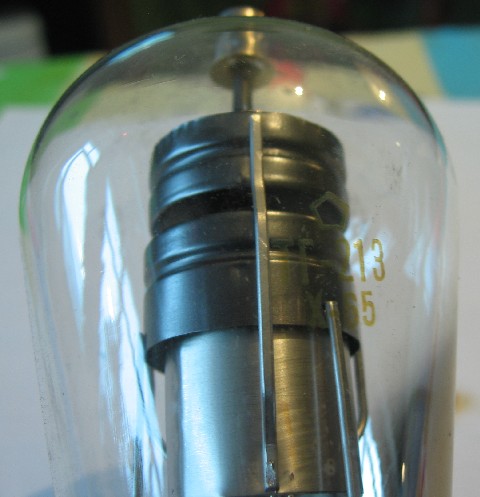

Тиратрон ТГ-213

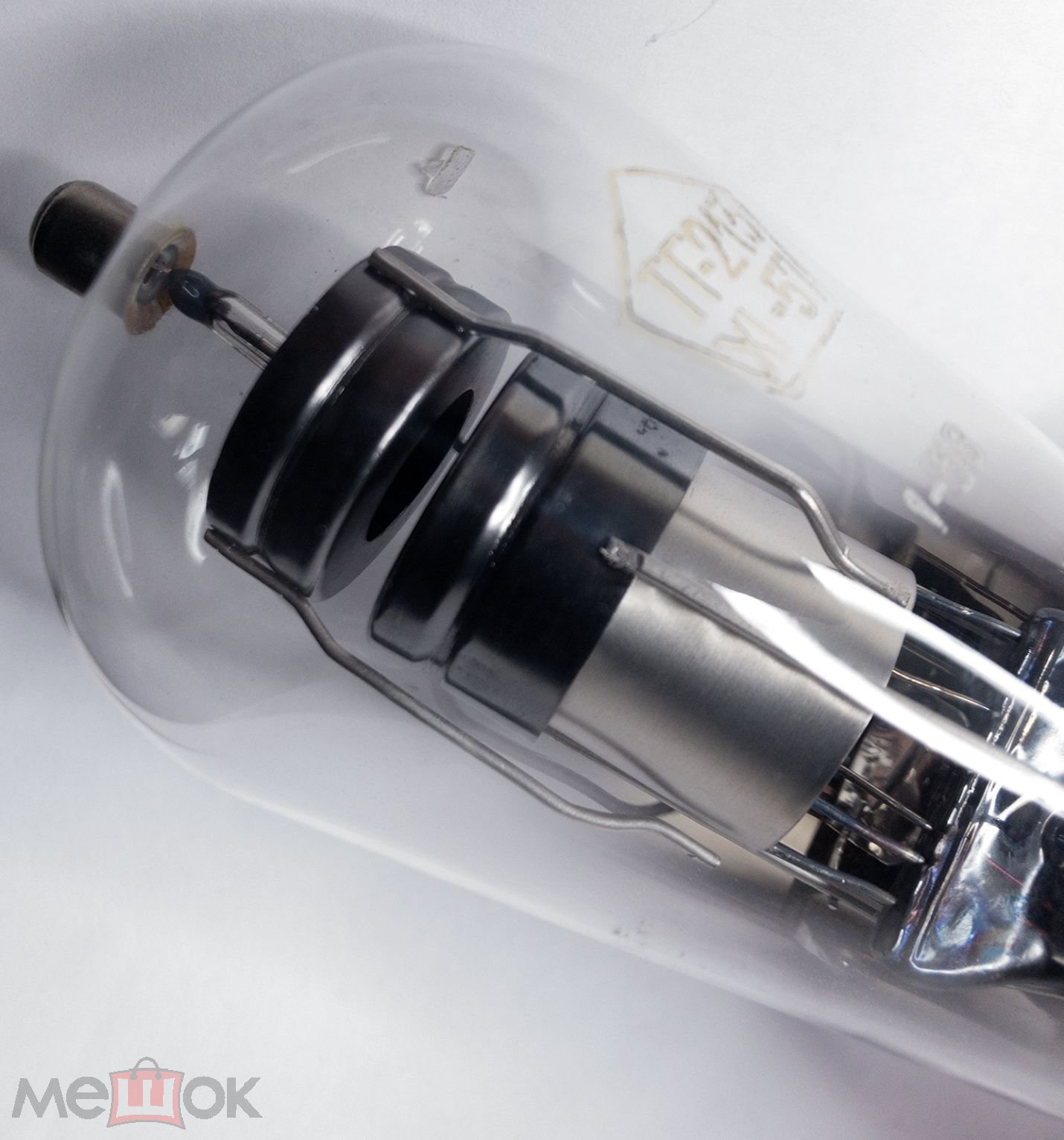

тиратрон ТГ-213

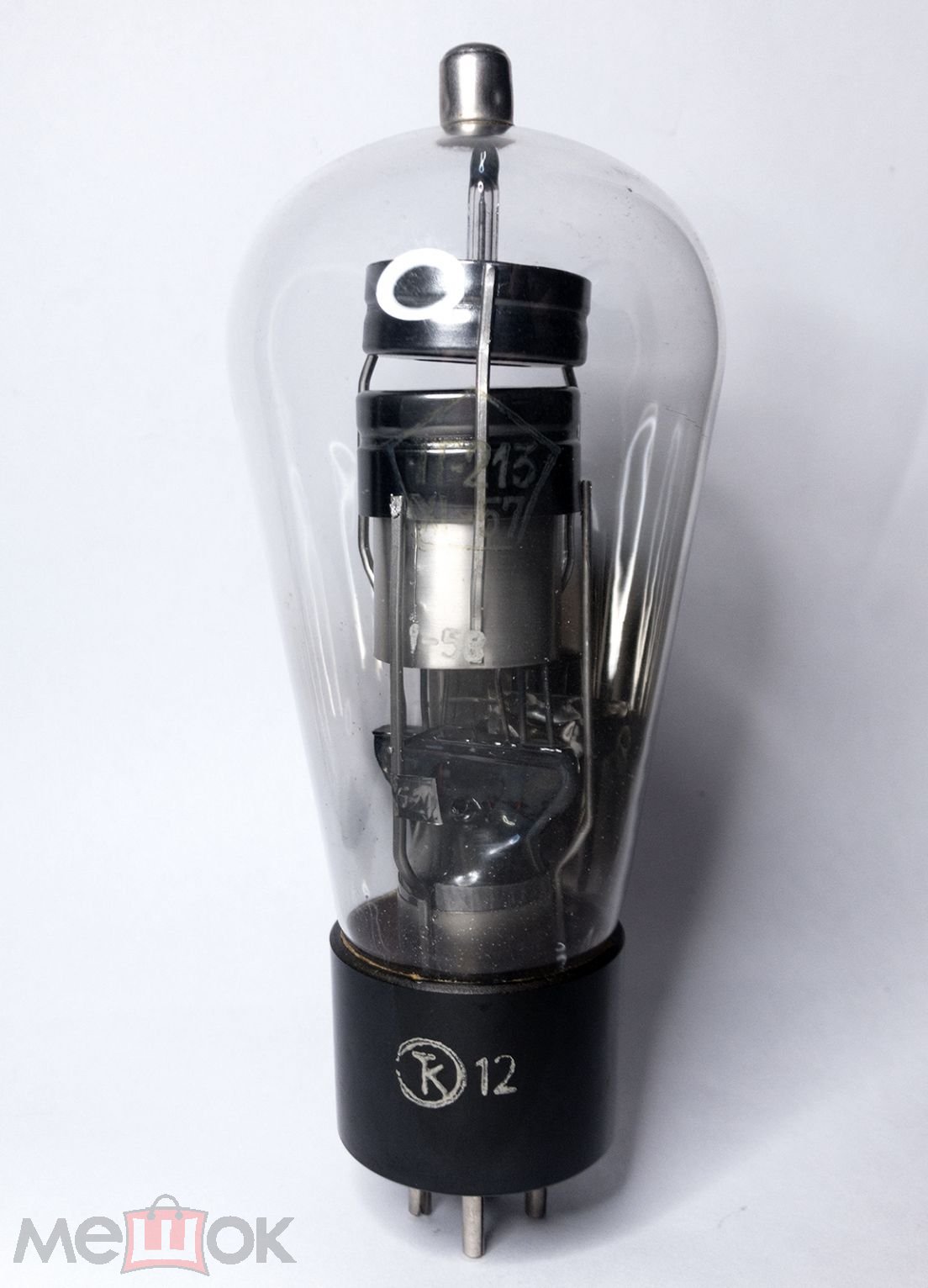

(фото с аукциона Мешок)

Тиратроны ранних выпусков отличаются и конструктивно - у них анод не экранирован:

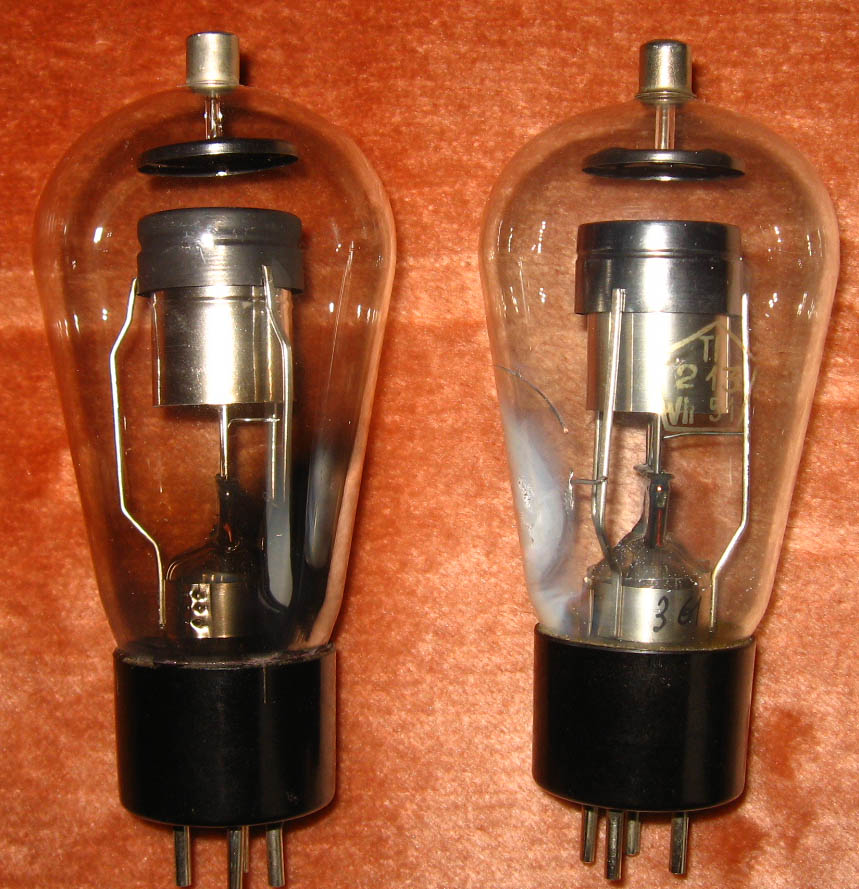

(фото с форума Flyback.org.ru; слева образец 1939 года)
(фото с форума Flyback.org.ru)

Источники:

1. Главэспром. Газоразрядные приборы. Гособоронгиз, Ленинград-Москва. - 1939.
2. Проф. А. Г. Александров. Производство радиоламп. (Министерство электропромышленности СССР. Центральное Бюро Технической Информации). М.-Л., Госэнергоиздат, 1946.
3. Гинкин Г.Г. Справочник по радиотехнике, М. Госэнергоиздат, 1948
4. Федоров С.П. Краткий справочник по радиолампам. - Москва: Военное издательство Министерства Вооруженных Сил Союза ССР, 1949.
5. Г.А. Тягунов. Электровакуумные приборы. М.-Л., Госэнергоиздат, 1949.
6. В.И. Раков. Электровакуумные приборы. Ленинградская Краснознаменная Военно-Воздушная Инженерная Академия. Ленинград - 1949.
7. Электротехнический справочник. Под общей редакцией А.Т. Голована, П.Г. Грудинского, Г.Н. Петрова, А.М. Федосеева и М.Г. Чиликина. М.-Л., Госэнергоиздат, 1952.
8. К.В. Чмутов. Техника физико-химического исследования. 3-е переработанное и дополненное издание. Государственное научно-техническое издательство химической литературы. Москва, 1954.
9. И.Л. Каганов. Электронные и ионные преобразователи (основы промышленной электроники). Часть вторая. Ионные приборы. - Государственное энергетическое издательство. Москва, 1955.
