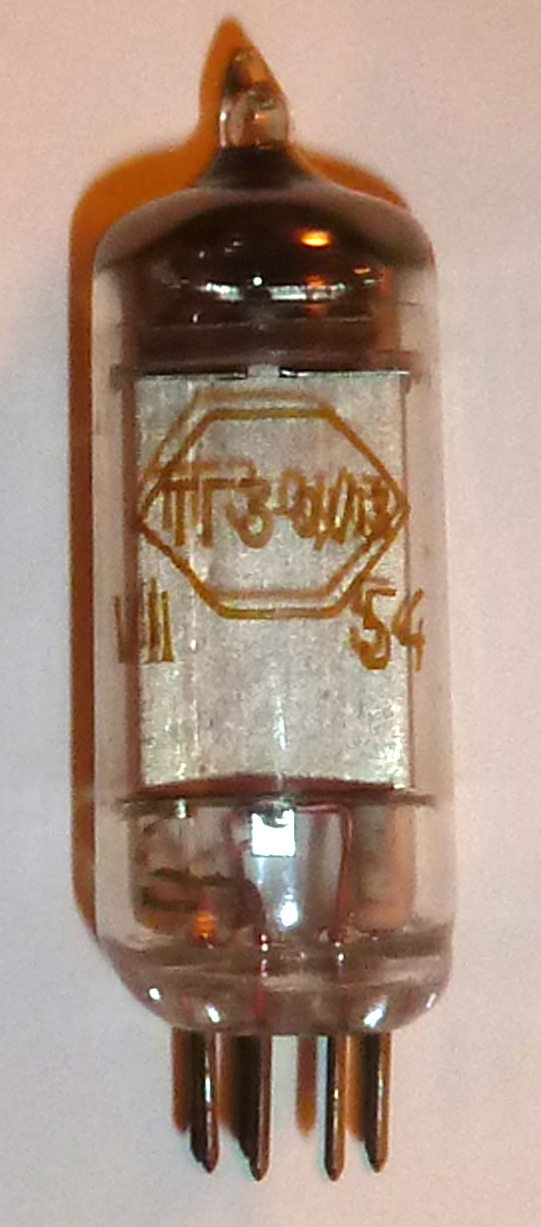

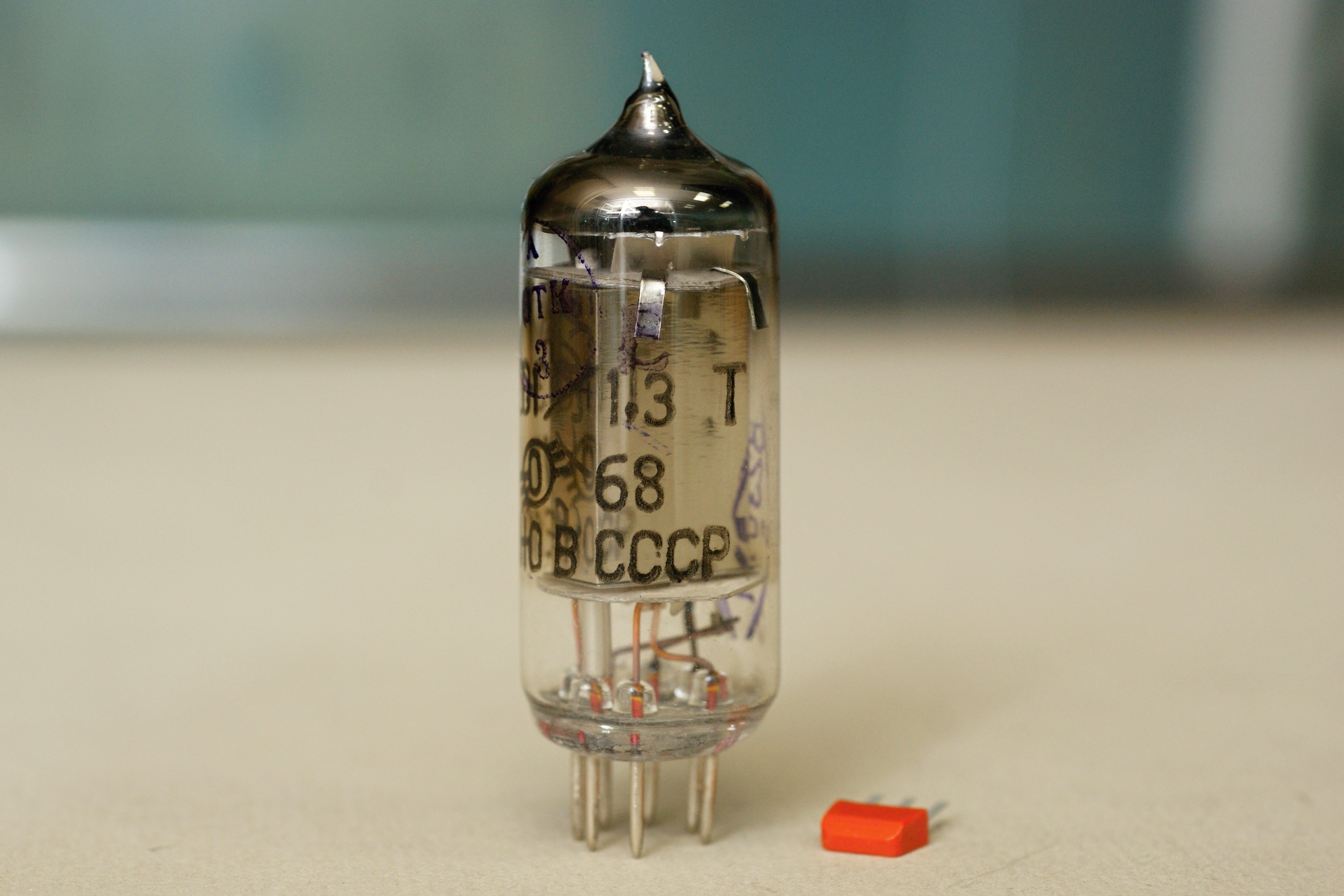

(редкий образец тропического исполнения, ТГ3-0,1/1,3Т)
(редкий образец тропического исполнения, ТГ3-0,1/1,3Т)

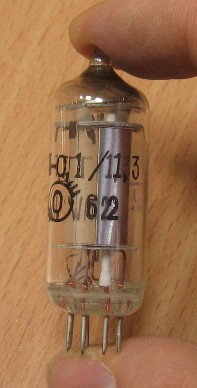

Маломощный быстродействующий тиратрон с ксеноновым наполнением. Старое название - 2Д21 (очевидно, от западного образца 2D21). Катод оксидный, косвенного накала. Максимальный ток 100 мА, макс. напряжение 1300 В. Справочный лист, заводские паспорта старого и нового образцов и данные из отраслевого справочника на него. Первоначальную разработку этого тиратрона проводил фрязинский НИИ-160
(он же НИИ электровакуумной техники, ныне
НПП "Исток"), а
дальнейшую модернизацию в ходе серийного выпуска - завод "Разряд", г.Владикавказ (РСО-Алания). Выпускался его спец(вибро)устойчивый вариант под названием 1587. |

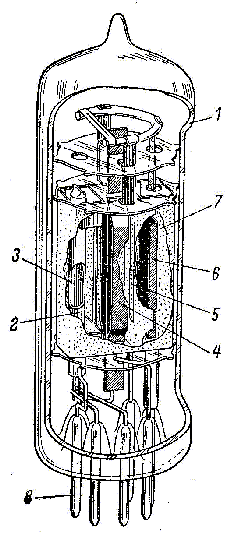

 1 - баллон; 2 - катод; 3 - подогреватель; 4 - управляющая сетка; 5 - экранирующая сетка; 6 - анод; 7 - экран; 8 - выводы |
 |

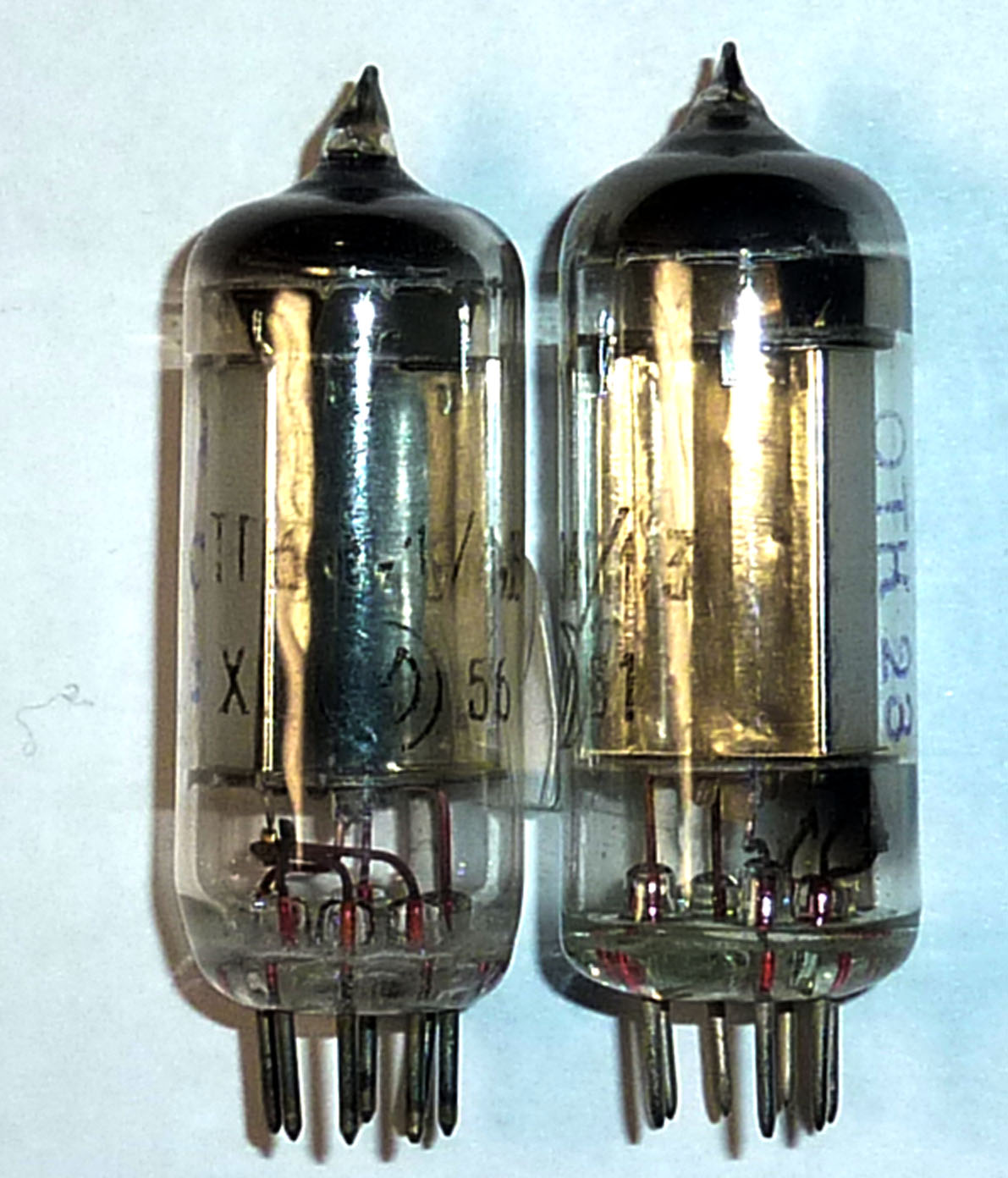

 (фото с форума Портативное ретрорадио) |
 |
 |
 (фото с форума Портативное ретрорадио) |
Источники:
1. И.Л. Каганов. Электронные и ионные преобразователи (основы промышленной электроники).
Часть вторая. Ионные приборы. - Государственное энергетическое издательство. Москва, 1955.
2. Электровакуумные приборы (Справочник). - М.-Л. Государственное энергетическое издательство, 1956.
3. Терещук Р.М., Домбругов Р.М., Босый Н.Д. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы УССР, 1957.
4. Свечников С. В. Газотроны и тиратроны. Киев, изд-во «Техника», 1961.
5. Гурлев Д.С. Справочник по электронным приборам. К.: "Государственное издательство технической литературы УССР", 1962.
6. М.Н. Третьяков. Электронные реле и их применение. - М.-Л., Госэнергоиздат, 1963. (Библиотека по автоматике, вып. 87)
7. Д.С. Гурлев. Справочник по электронным приборам. Издание третье, дополненное.- Киев, издательство "Технiка", 1964.
8. Справочник. Часть III. Выпуск 1. Электровакуумные приборы. - 1965.
9. Д.С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
10. Справочник по електронни лампи. Йордан Боянов. Държавно издателство "Техника". 1966.
11. Г.С. Векслер, Я.И. Тетельбаум.
Электропитание радиоустройств. Издание
второе. - Издательство "Техника", Киев,
1966.
12. Гурлев Д.С. Справочник по ионным приборам. - Киев, Издательство "Технiка", 1970
13. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П.
Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
14. Кацнельсон Б.В. и др. Электровакуумные электронные и газоразрядные приборы:
Справочник / Б.В. Кацнельсон, А.М. Калугин, А.С. Ларионов; Под общ. ред. А.С. Ларионова. - 2-е
изд., перераб. и доп. - М.: Радио и связь, 1985
15. Бодиловский В.Г. Полупроводниковые и электровакуумные приборы в устройствах автоматики, телемеханики и связи: Учебник для техникумов ж.-д. трансп.- 5-е изд., перераб. и доп.- М.: Транспорт, 1986.
