ТГ-5Р

тиратрон ТГ5Р

Крайне редкий маломощный тиратрон, двухсеточный стержневой конструкции, для работы "в специальных радиотехнических схемах разового действия". В литературе почти отсутствует. Внешне он очень похож на 1Т1А.

Данные из отраслевых каталогов 1962 и 1972 годов на него, и заводские паспорта, какой-то старый и 1990 года.

Назначение - по величине срока службы (она составляет... 30 минут) и по характерной окраске баллона понятно, система подрыва заряда в радиовзрывателях. И действительно, он был разработан для применения в изделии К-13 (ракета "воздух-воздух" малой дальности).

"Распоряжением НСНХ от 16 января 1962 г. завод №453 (будущий НЗПП - К.) обязали обеспечить поставки ЭВП ТГ-5Р и 1С38А для комплектации блоков ракет К-13 и увеличить их производство в 4-5 раз."

Ранние ТУ на него принадлежат новосибирскому НИИ №617 (ныне "Восток"), там он, видимо, и был разработан. Но где-то во второй половине 60-х его выпуск и модернизация были переданы на Ровенский завод газоразрядных приборов (позднее ПО "Газотрон", Украина).

Электрические данные

Напряжение накала 1,2 В
Ток накала 55 ... 75 мА
Предельное значение запирающего напряжения на сетках -1,5 ... -3 В
Энергия, выделяемая на нагрузке, не менее 0,45 мДж
Время готовности не более 0,5 сек (рекорд для тиратронов!)
Наибольшая амплитуда напряжения на аноде 170 В

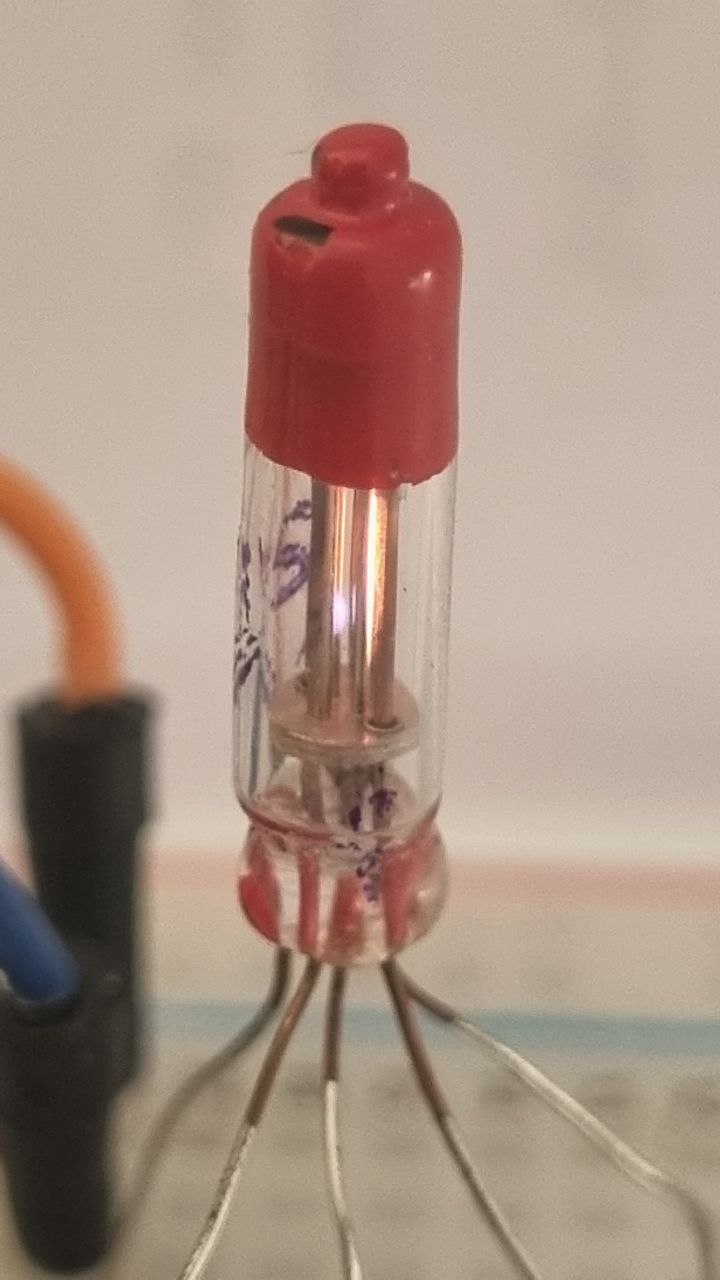

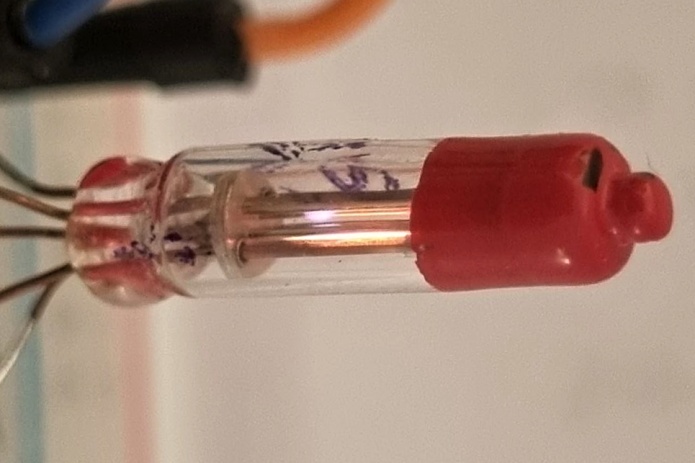

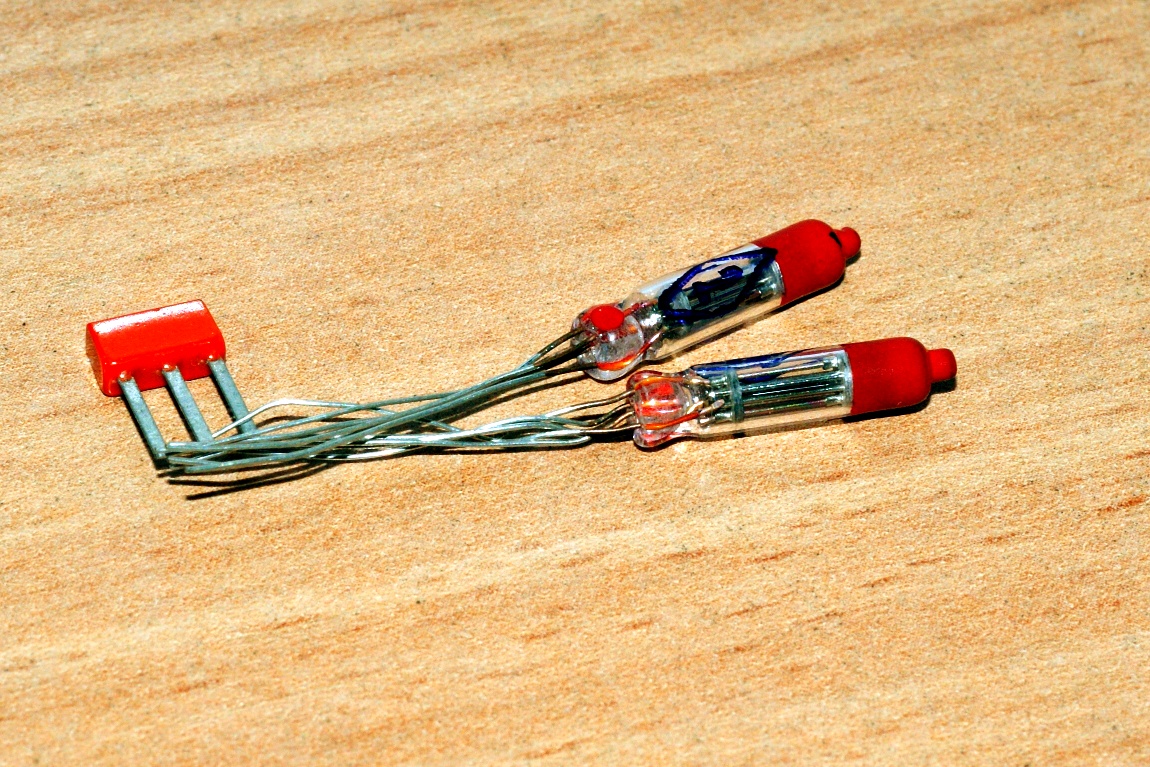

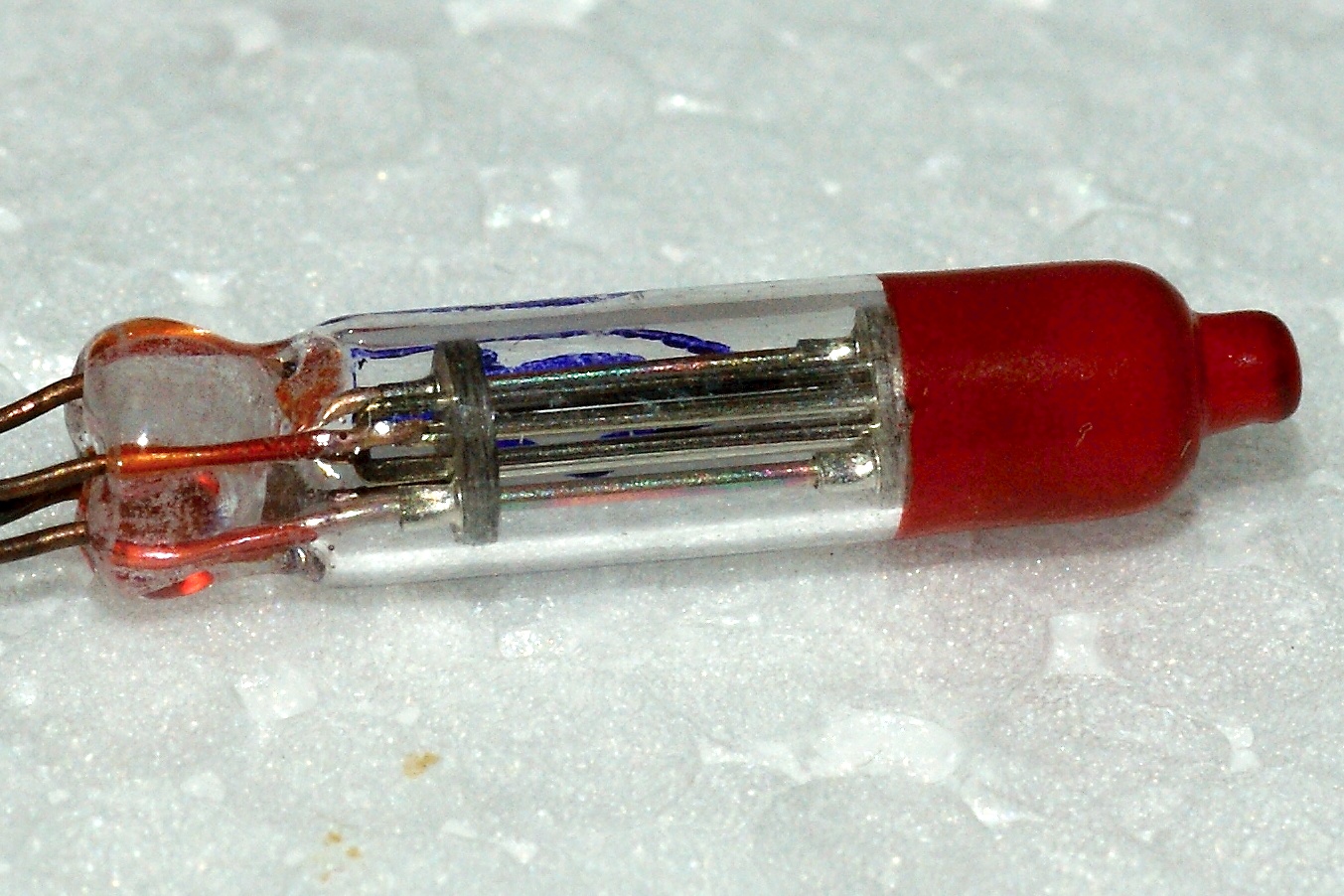

тиратрон ТГ5Р

Источники:

1. Александр Брыкин. «Я сын России двадцатого века» — Книга воспоминаний — Серия «Жизнь замечательных сибиряков» — Новосибирск — 2007 г.
