ТГИ1-325/16

Импульсный модуляторный тиратрон с водородным наполнением. Катод оксидный, косвенного накала. Макс. импульсный ток 325 А, макс. напряжение 16 кВ.

Исходно он назывался МТИ-5, потом ТГИ-325/16, затем название привели в соответствие с ГОСТом. Справочный лист на него.

Производители - Рязанский завод электронных приборов и, с 1955 года, Саратовский завод электроприборов (ныне "Тантал")..

Электрические параметры

	Напряжение накала 6,3 В
	Ток накала 8,5 А
	Выходная мощность в импульсе 2600 кВт
	Средняя выходная мощность не более 1,6 кВт
	Среднее значение тока в цепи анода не более 200 мА
	Частота импульсов (при длительности импульса 0,8-5 мкс) 1000 имп/с
	Задержка развития разряда при номинальном режиме +1 нс
	Падение напряжения на тиратроне в импульсе 150 В
	Срок службы не менее 500 ч

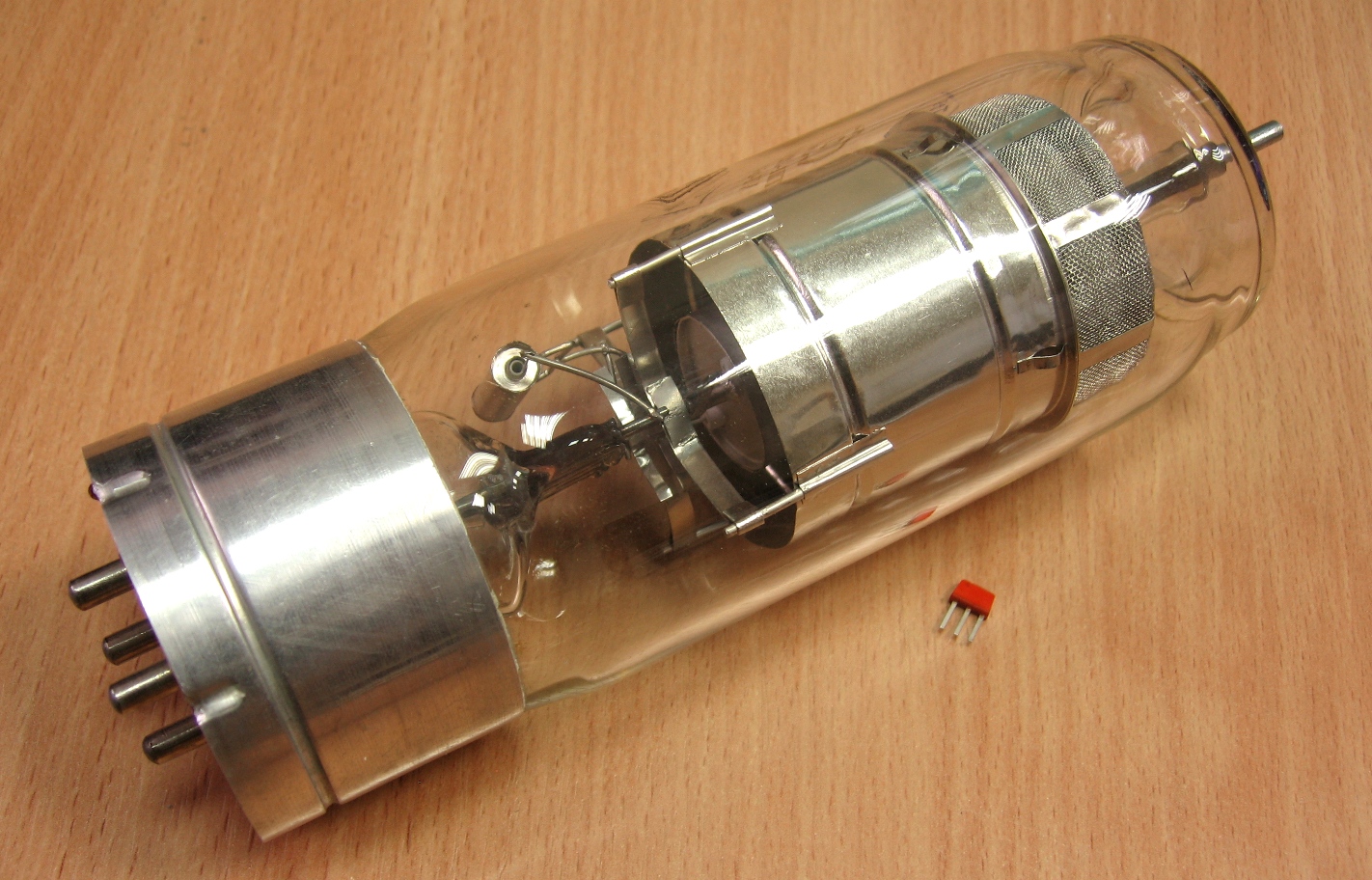

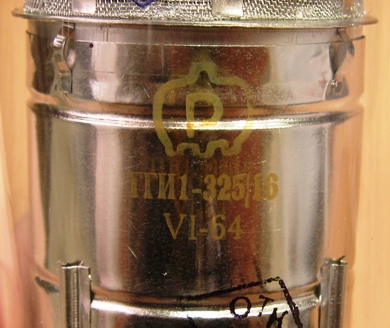

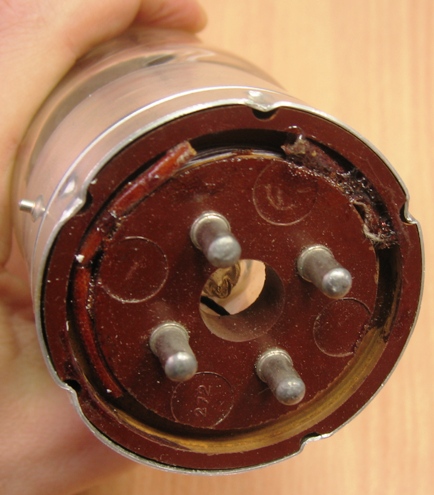

тиратрон ТГИ1-325/16

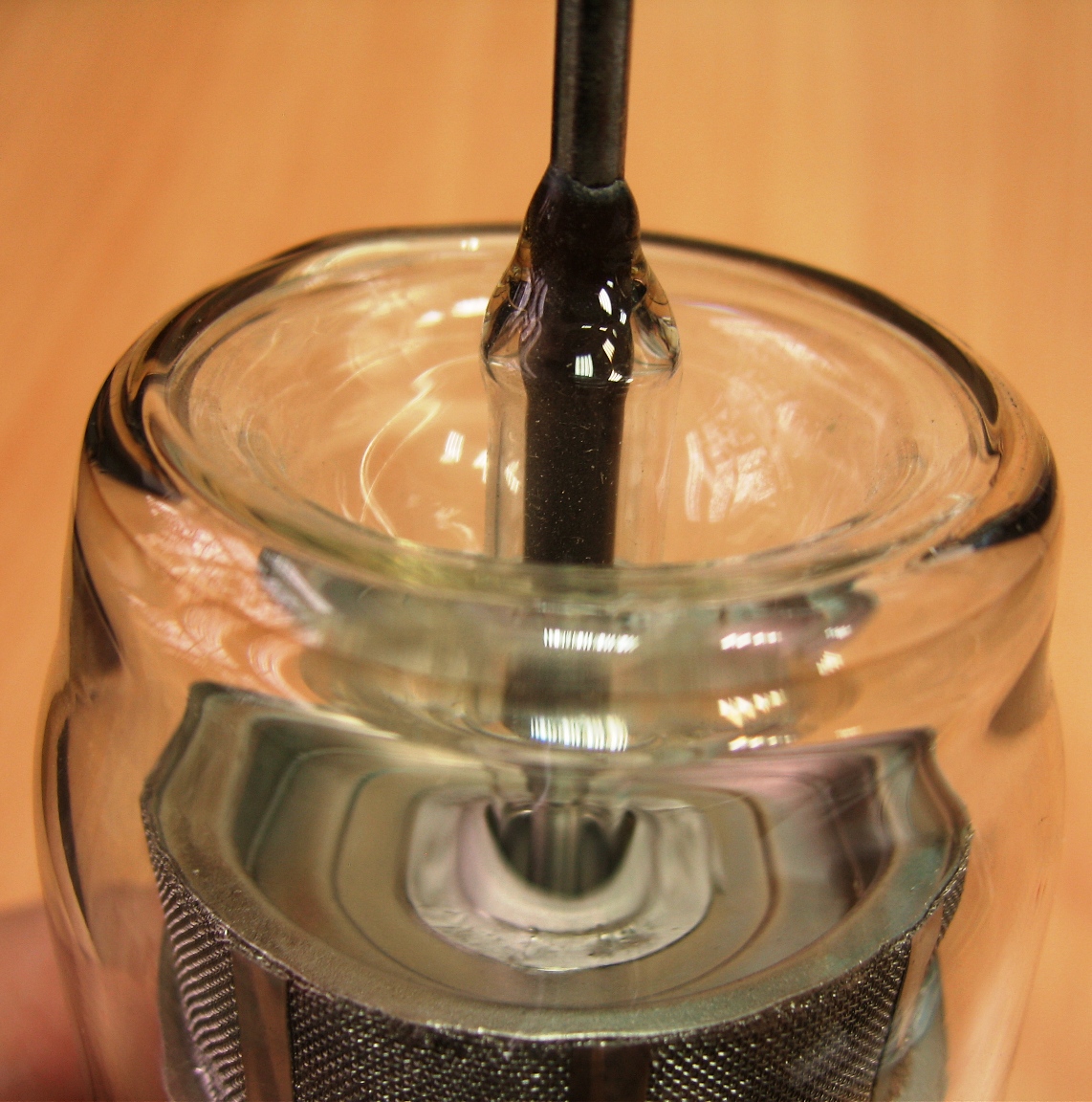

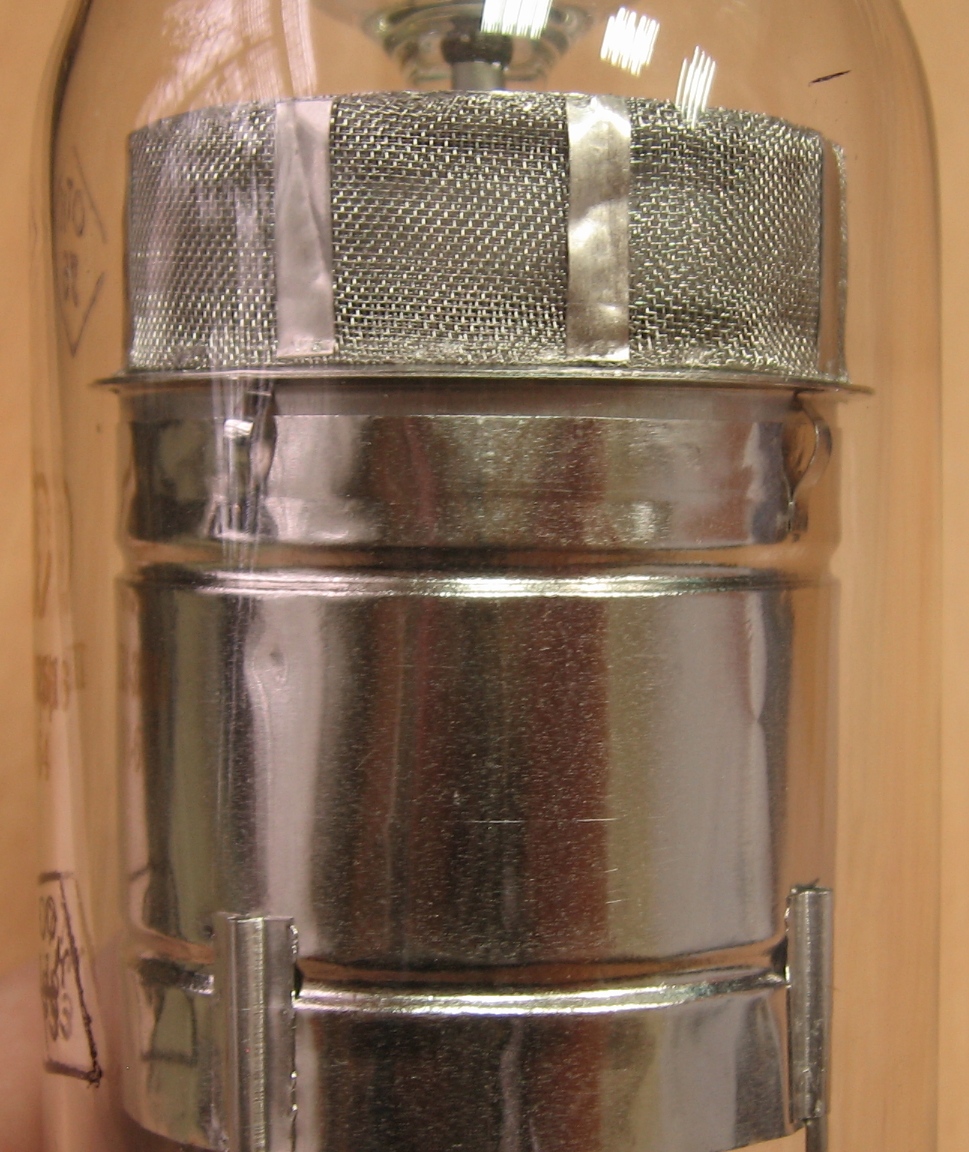

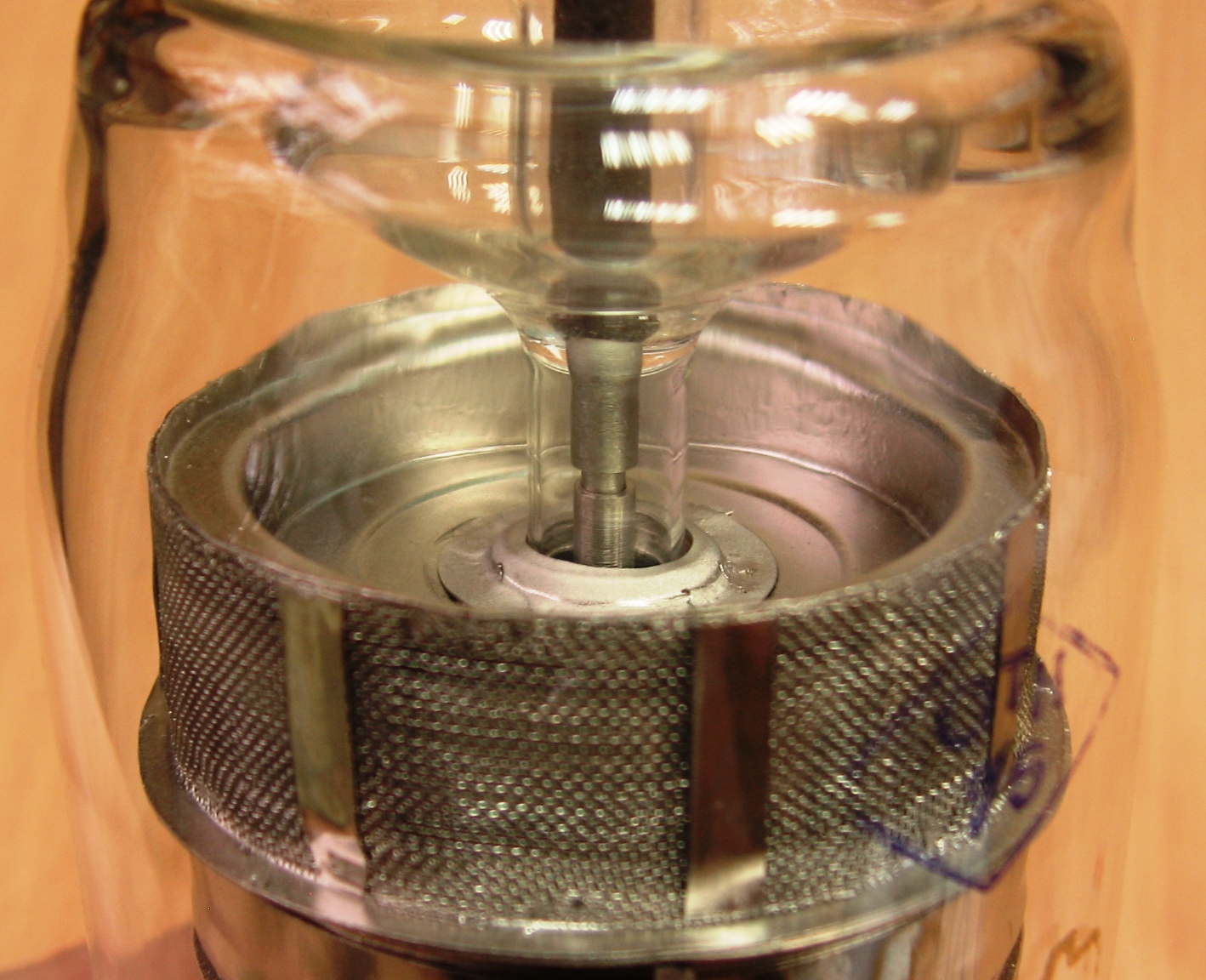

Конструкция анодного узла типична для мощных высоковольтных импульсных тиратронов - анодный ввод в виде развернутой тарелочки (такая форма выбрана для увеличения теплорассеивающей площади); сам анод закрыт сверху и с боков экранами. Боковой экран выполнен в виде сетки, для улучшений условий охлаждения.

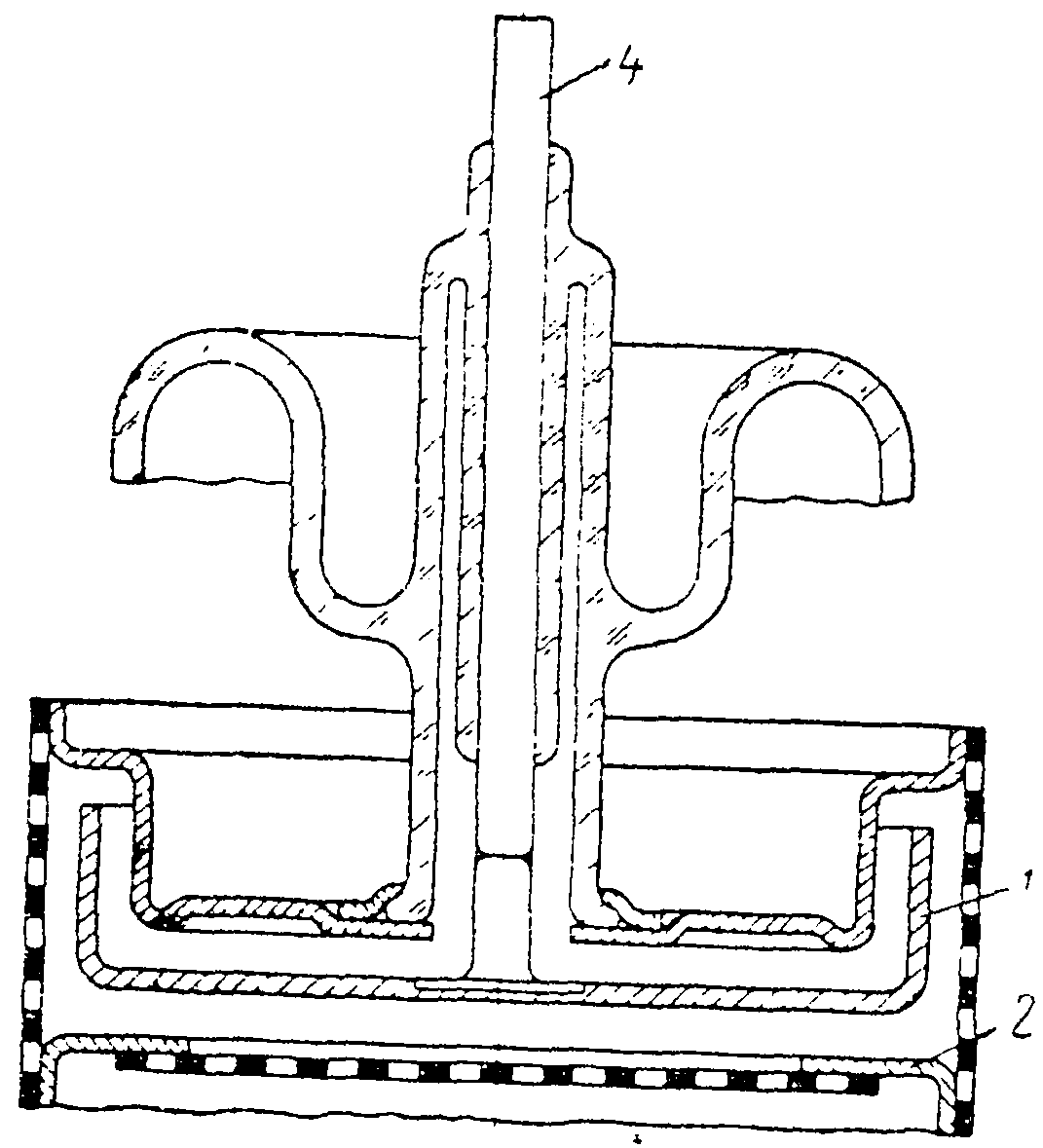

1 - анод, 2 - сетка, 4 - стержень анодного ввода

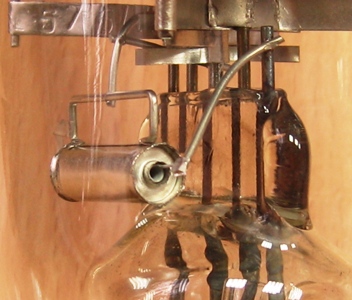

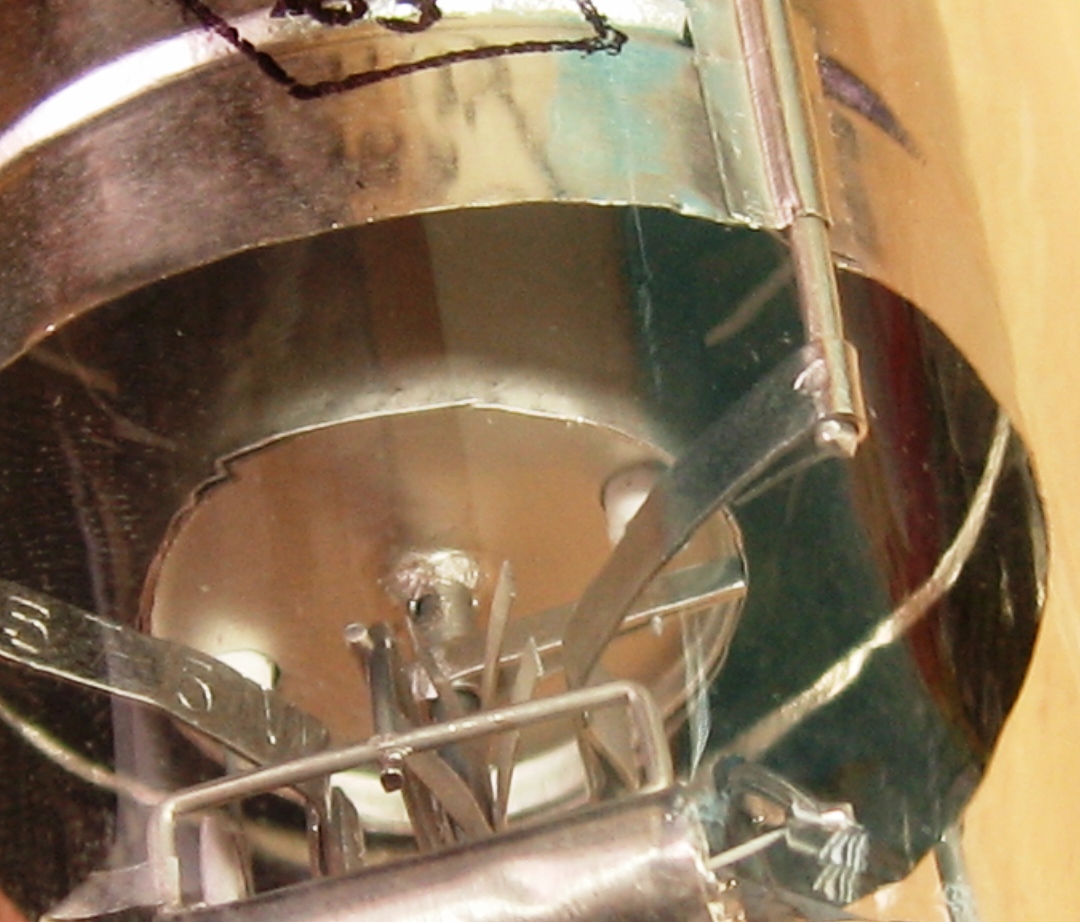

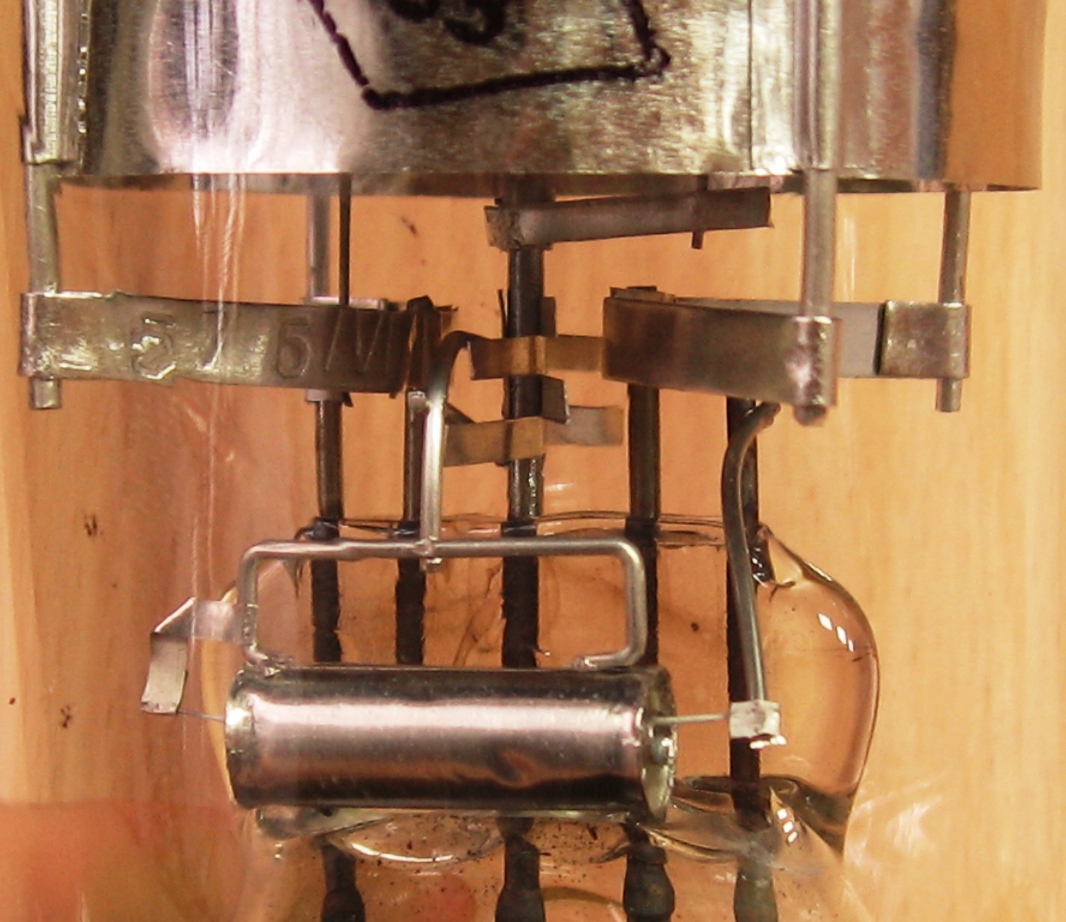

	Генератор водорода:

тиратрон ТГИ1-325/16
