Копия паспорта, данные из отраслевого справочника и справочный лист на него. Производитель - ПО "Газотрон", г.Ровно (Украина).
|
 |

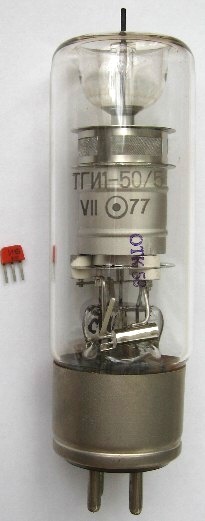

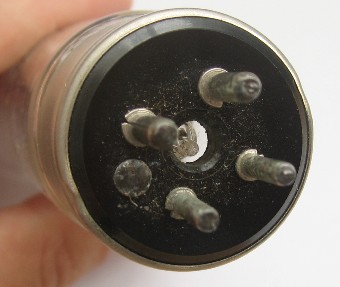

Импульсный модуляторный тиратрон с водородным наполнением. Катод оксидный, косвенного накала. Макс. импульсный ток 50 А, макс. напряжение 5 кВ. Первоначально назывался ТГИ-3.
Копия паспорта, данные из отраслевого справочника и справочный лист на него. Производитель - ПО "Газотрон", г.Ровно (Украина).
|
|
 |
 |
 |
 |
 |
 |

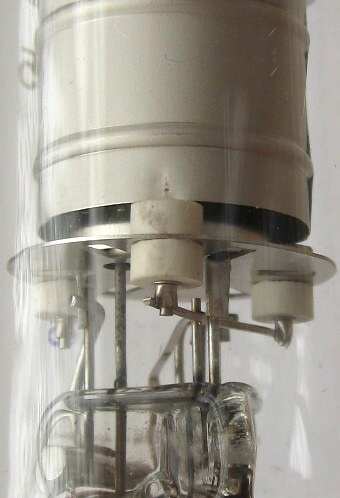

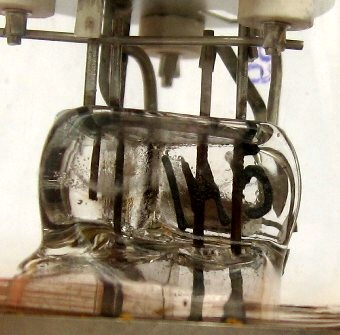

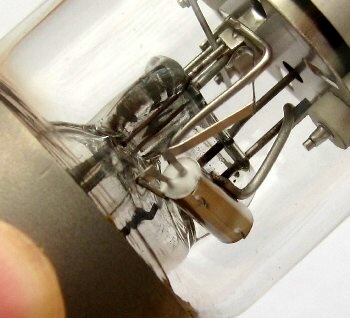

Конструкция тиратрона:
 |
Катодом является полый
цилиндр 1, внутренняя поверхность которого покрыта оксидом. На цилиндр наматывается подогреватель
2, закрытый наружным цилиндром 3. Кроме того, в катодный блок входят тепловые экраны

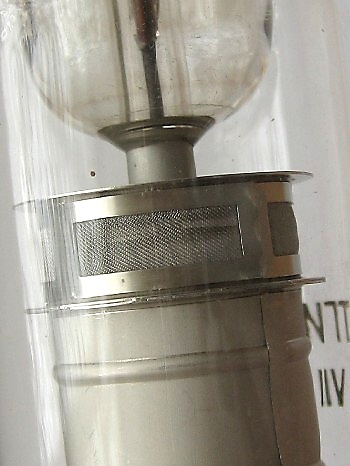

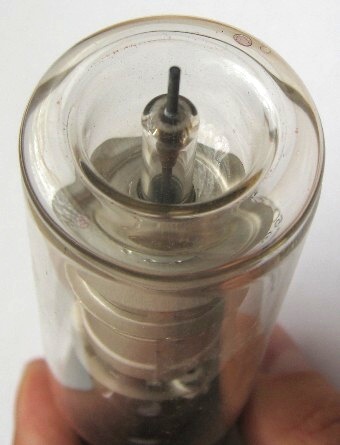

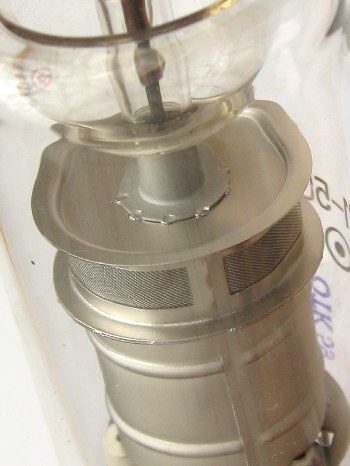

4 и 5 и пластины 6, укрепляемые на экране 5. Пластины защищают катод от ударов ионов, а сетку - от напыления на неё оксида. Такой катод обеспечивает в импульсе ток до 50 А. Анодно-сеточный блок выполнен следующим образом. Сетка 7 из металлического полотна укрепляется на цилиндре 8, закрывающем катодный блок. Под сеткой, параллельно ей, монтируется пластина 9, также предохраняющая сетку от напыления оксида и обеспечивающая положительную пусковую характеристику (разряд может гореть лишь через щели, оставленные между этой пластиной и цилиндром 8). Продолжением цилиндра 8 является цилиндр 10, выполненный из металлического полотна (улучшение охлаждения анода) и закрытый торцовой пластиной 11. В экране, образуемом сеткой, пластиной 11 и цилиндром 10, находится анод 12, выведенный на купол баллона. В любом месте расстояние между анодом и сеткой или сеточным экраном имеет одну и ту же величину. Такая конструкция позволяет увеличить допустимое прямое анодное напряжение. Для уменьшения времени зажигания и восстановления баллон наполняется водородом (при давлении 0,5 мм рт. ст.). Водородный генератор 13 состоит из помещённого в металлическую ампулу гидрида титана, разогреваемого специальным подогревателем (подключённым параллельно катоду тиратрона). |
Источники:
1. Автоматизация производства и промышленная электроника. В 4 тт. Гл. ред. А.И. Берг и В.А. Трапезников
т. 4. М., "Советская энциклопедия", 1966 (Энциклопедия современной техники. Энциклопедии.
Словари. Справочники). т. 4. Телекомандование - Ячейки стандартные.
2. Хлебников Н.Н. Электронные приборы. М.: "Связь", 1966.
3. Гурлев Д.С. Справочник по ионным приборам. - Киев, Издательство "Технiка", 1970
4. Справочник по электронным приборам. Гурлев Д.С. Изд. 5-е, исправленное и
дополненное. "Технiка", 1974
5. Фогельсон Т.Б., Бреусова Л.Н., Вагин Л.Н. Импульсные водородные тиратроны. М., "Сов. радио", 1974.
6. Электровакуумные приборы. Газоразрядные
приборы. Сборник справочных листов. Том IX.
ВНИИ "Электронстандарт", 1984.
7. Кацнельсон Б.В. и др. Электровакуумные электронные и газоразрядные приборы:
Справочник / Б.В. Кацнельсон, А.М. Калугин, А.С. Ларионов; Под общ. ред. А.С. Ларионова. - 2-е
изд., перераб. и доп. - М.: Радио и связь, 1985
