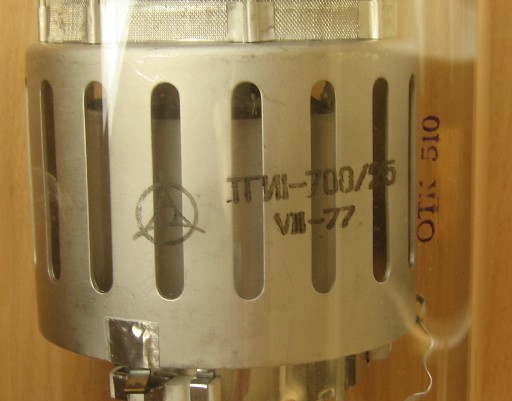

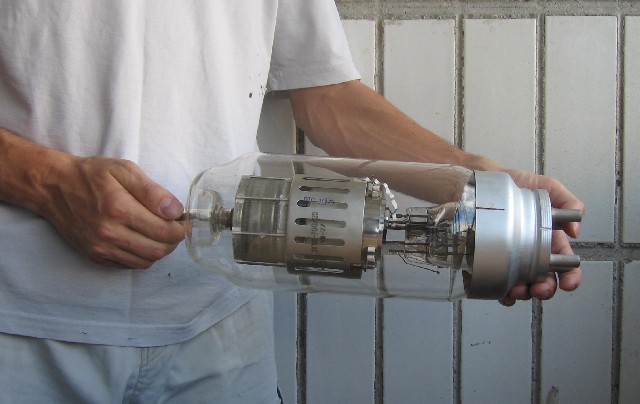

Пока что самый мощный прибор в моей коллекции. О-очень впечатляющая вещь!

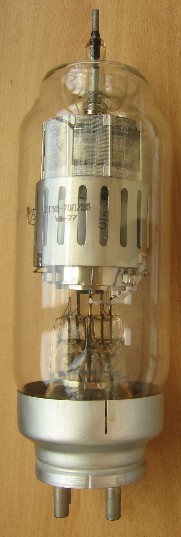

| Импульсный модуляторный тиратрон с водородным наполнением. Катод оксидный,
косвенного накала. Макс. импульсный ток 700 А, макс. напряжение 25 кВ. Заводские паспорта на него в версиях 1977 и 1992 года, справочный лист и данные из отраслевого справочника на него. Разработчик и производитель - "Полярон", г.Львов (Украина) Интересная особенность. Согласно "Санитарным правилам работы с источниками неиспользуемого рентгеновского излучения N 1960-79 от 19 января 1979 г." этот тиратрон при работе довольно прилично излучает ренгтен. Мощность экспозиционной дозы 30...300 мкР/с, узкий пучок с максимумом чуть ниже анода, излучение направлено перпендикулярно к оси лампы.
|
 |
| Анодный ввод | |

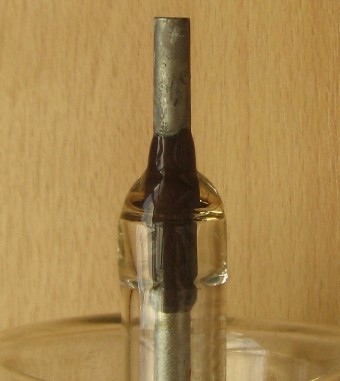

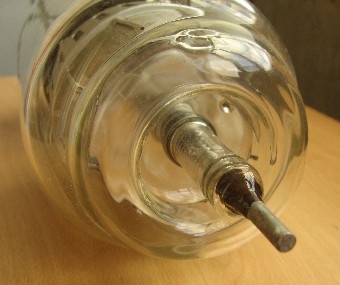

| Ввод перед впаем в баллон обматывается стеклом и помещается в
узкую стеклянную трубку, здесь это хорошо видно. Делается это для
облегчения техники спая; также стекло играет роль экрана для защиты от разряда.
|
Он выполнен в виде развернутой тарелочки, во-первых для повышения прочности
соединения с баллоном (анодный ввод подвергается значительным термическим перегрузкам), во-вторых для
уменьшения вероятности электрического пробоя по поверхности баллона.
|
Анодная камера |
|

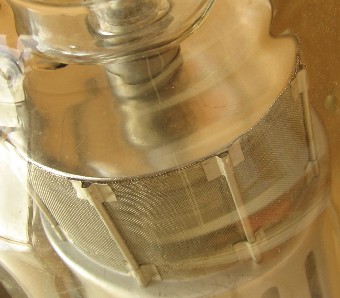

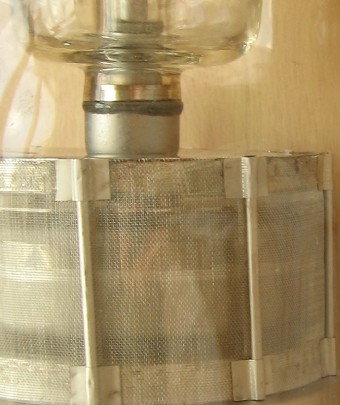

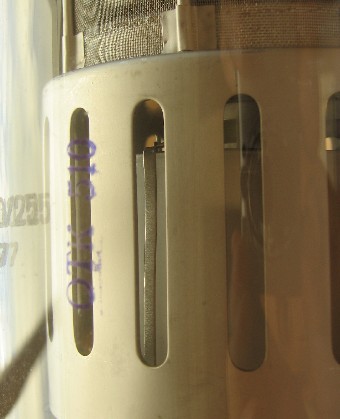

| Сам анод почти не виден, он закрыт сверху и с боков

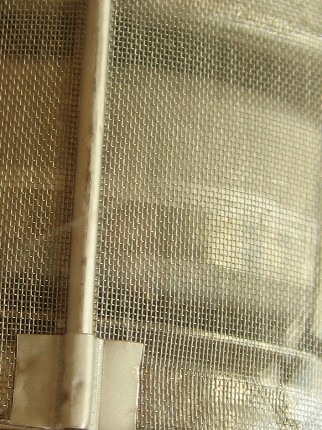

экранами. Боковой экран выполнен в виде сетки, для улучшений условий охлаждения.
|

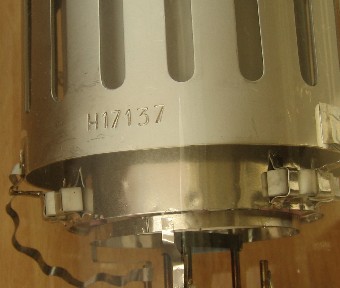

интересный момент - в экране проделано треугольное отверстие...
лампа в работе не была, так что это явно заводские дела:
|
 |
 |

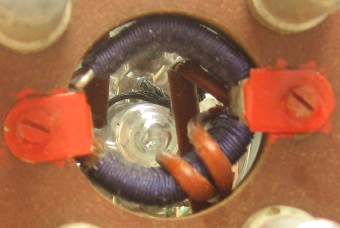

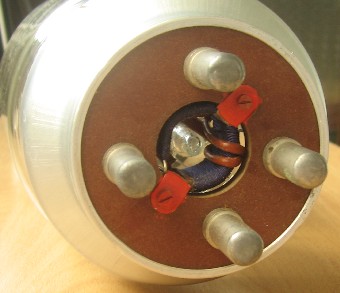

Катодный узел |
|
 |
 |

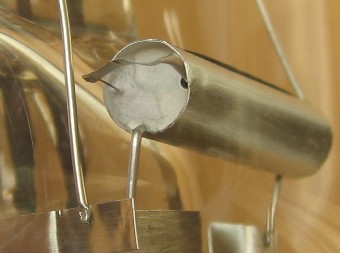

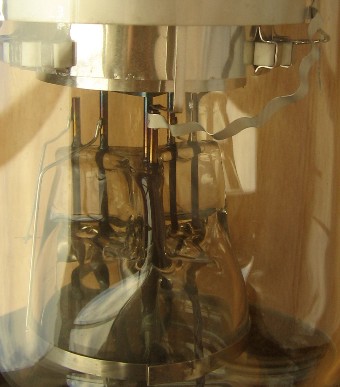

| Очень хорошо виден генератор водорода. Белая масса на торцах - вакуумный цемент:
|
 |
 |
на этой фотографии хорошо видно, что стеклянная "пипка" расположена несимметрично:
|
