ТХ12Г

Релейный тиратрон с электростатическим управлением. Предназначен для управления выходными электромеханическими устройствами и для работы в различных схемах дискретного действия (в схемах с большим токовым потреблением, способен пропускать токи до 100 мА). Разработан специально для мощных выходных узлов.

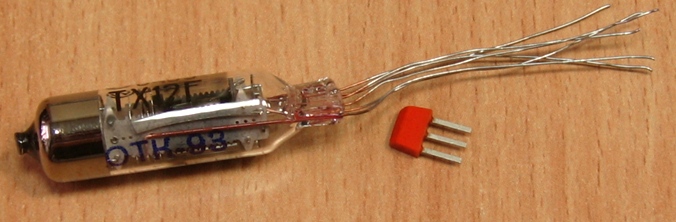

Катод молибденовый. Баллон стеклянный сверхминиатюрный. Длина 50 мм, диаметр 13 мм.

Баллон наполнен неоном, свечение сбоку.

Для создания подготовительного разряда используется первая сетка. В ее цепи протекает ток, определяемый последовательно включенным резистором и облегчающий возникновение разряда в анодном цепи.

На вторую сетку подаются положительное напряжение, недостаточное для возникновения разряда, и управляющий положительный импульс достаточной амплитуды и длительности для открывания тиратрона.

Данные из отраслевого каталога на него.

Производитель - Московский электроламповый завод.

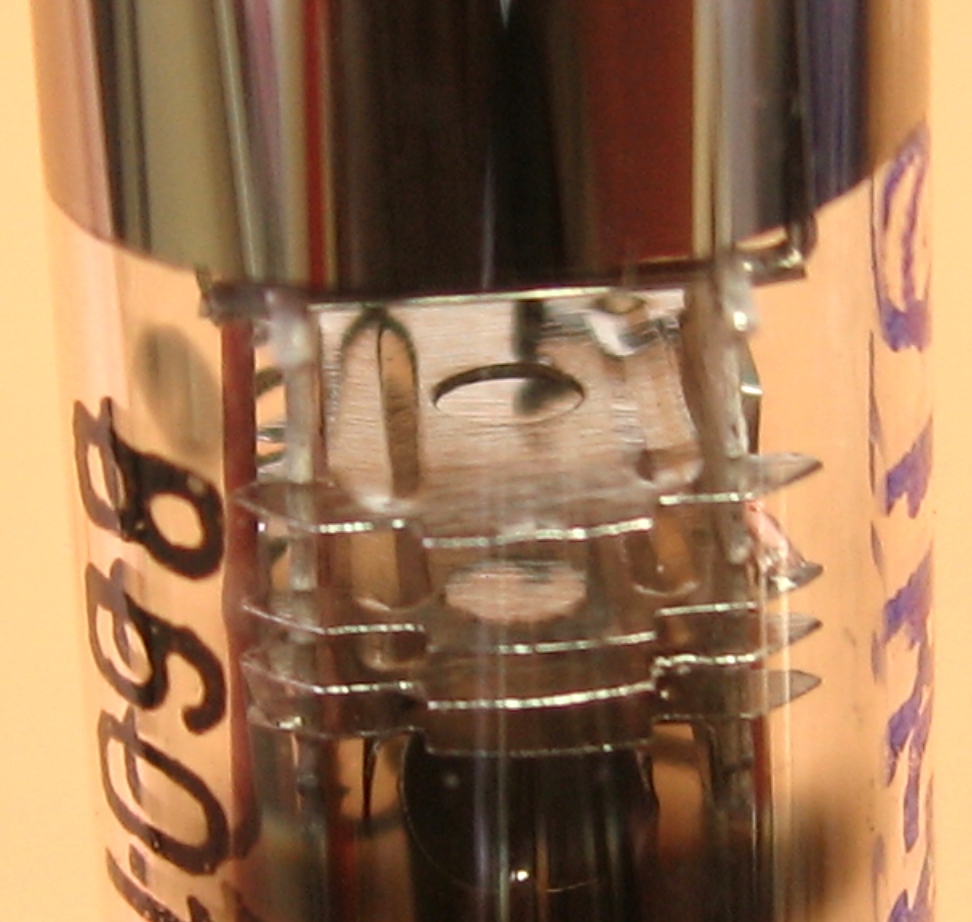

Катодный узел:

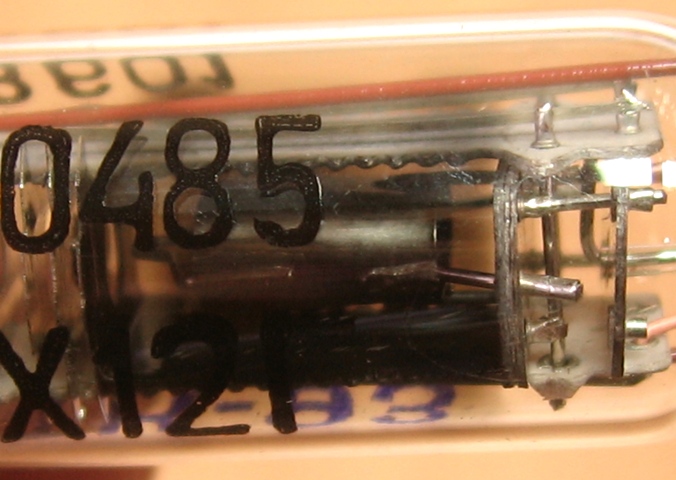

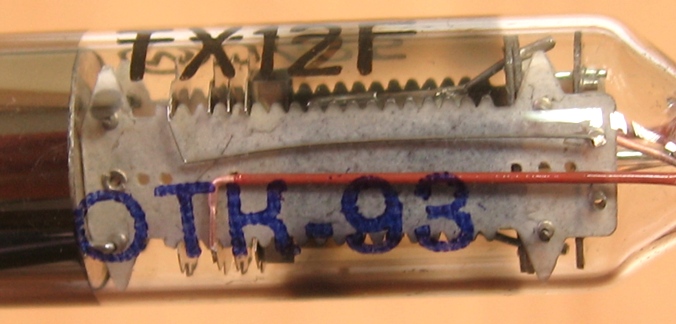

Крепление сеток выполнено при помощи фигурных слюдяных держателей:

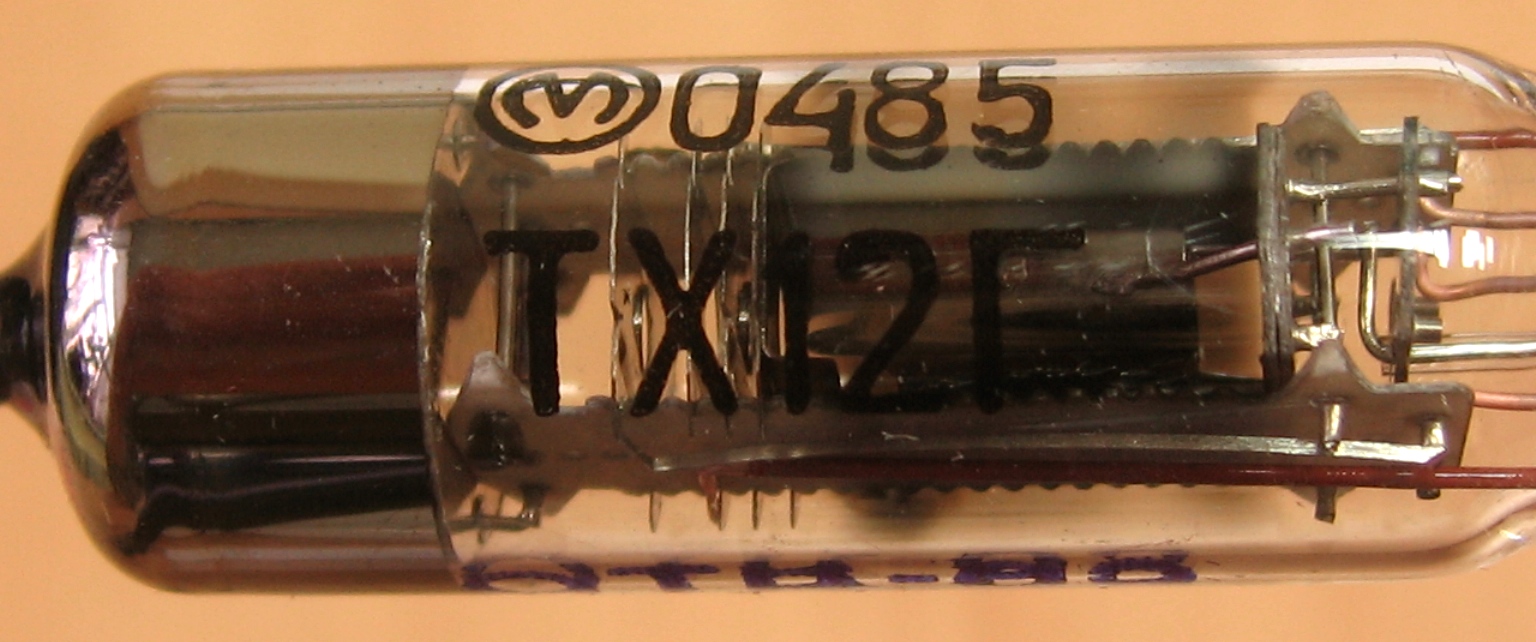

Основные данные

Запаздывание зажигания подготовительного разряда при Uа = Uс.п.р. = 250 В и Uс.упр. = 70 В – не более 10 с
Падение напряжения:
   между сеткой подготовительного разряда и катодом при Iп.р. = 50 мкА – не более 150 В
   анод — катод при Iа = 100 мА – не более 160 В
Напряжение отпирания на управляющей сетке при Uа = 250 В и Iп.р. = 50 мкА – не более 105 В
Температура окружающей среды от -60 до +85° С
Наработка не менее 1000 ч

Предельно допустимые величины

Наибольшая амплитуда прямого напряжения анода - 300 В
Наименьший ток подготовительного разряда – 50 мкА
Наибольшая амплитуда тока анода при длительности импульса не более 250 мкс – 100 мА
Наибольший средний ток анода - 10 мА
Наименьшая амплитуда входного сигнала при длительности 10 мкс и Uс.упр. = 70 В - 50 В
Наибольшее время восстановления напряжения анода при Iа = 100 мА и Uа = 250 В - 350 мкс
Наибольшее время запаздывания выходного сигнала - 30 мкс

Типовой режим

Напряжение на аноде - 250 В
Амплитуда тока анода при длительности импульса не более 250 мкс – 100 мА
Средний ток анода - 10 мА
Напряжение входного сигнала длительностью 10 мкс - 70 В

Примечание. Вспомогательная сетка соединяется с сеткой подготовительного разряда через сопротивление 3-4 МОм.

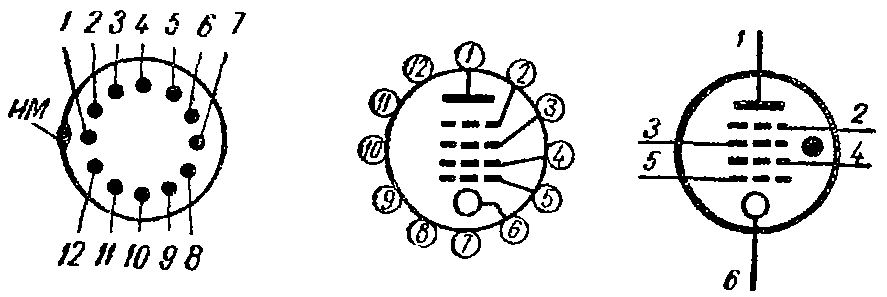

1 — анод; 2 — управляющая сетка; 3 — сетка подготовительного разряда; 4 — вспомогательная сетка; 5 — свободная сетка; 6 — катод; 7, 8, 9, 10, 11 и 12 — свободные (обрезаны или отсутствуют); ИМ — индикаторная метка возле вывода 1.

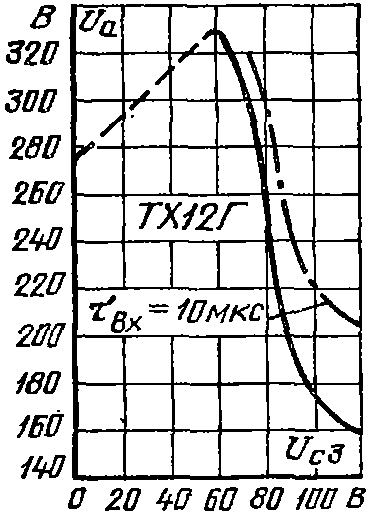

Характеристики возникновения разряда (сплошной линией изображена статическая характеристика, штрихпунктирной – импульсная)
