ТХ17А

Индикаторный тиратрон тлеющего разряда с потенциальным (электростатическим) управлением. Имеет зеленое свечение, предназначен для использования в знаковых индикаторах. Производитель - Московский электроламповый завод.

Справочный лист и данные из отраслевого справочника на него.

Также, как у ТХ-16Б, торец баллона выполнен в виде усиливающей линзы.

Для стабилизации времени запаздывания зажигания в тиратроне применяется специальный электрод (подкатод), с помощью которого создается так называемый подготовительный разряд. Этот подготовительный разряд служит источником начальных ионов и позволяет уменьшить запаздывание зажигания разряда в промежутке анод — катод.

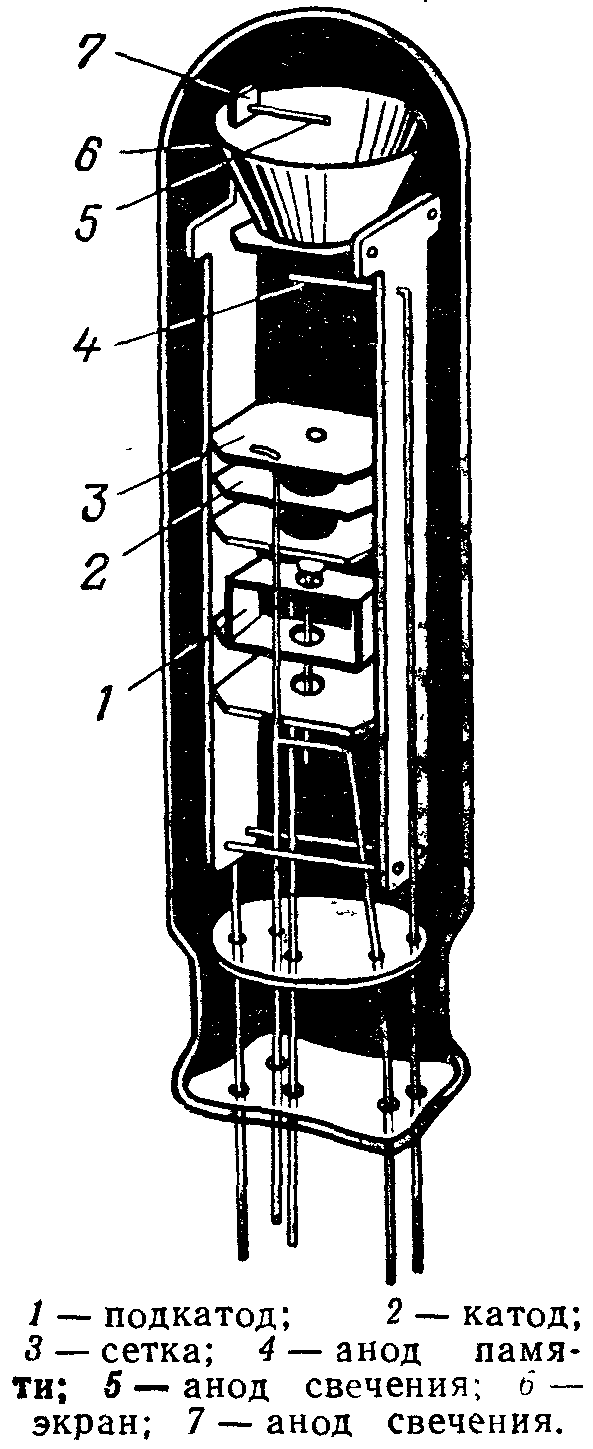

Рассмотрим принцип работы тиратрона ТХ-17А с отрицательной характеристикой зажигания. На подкатод через ограничительный резистор подается отрицательное напряжение, под действием которого между катодом и подкатодом возникает и поддерживается подготовительный разряд. Катод основного разряда служит анодом для подготовительного разряда. На сетку подается отрицательное напряжение, предельное значение которого оговорено в технических условиях. На анод памяти и анод свечения подается положительное напряжение.

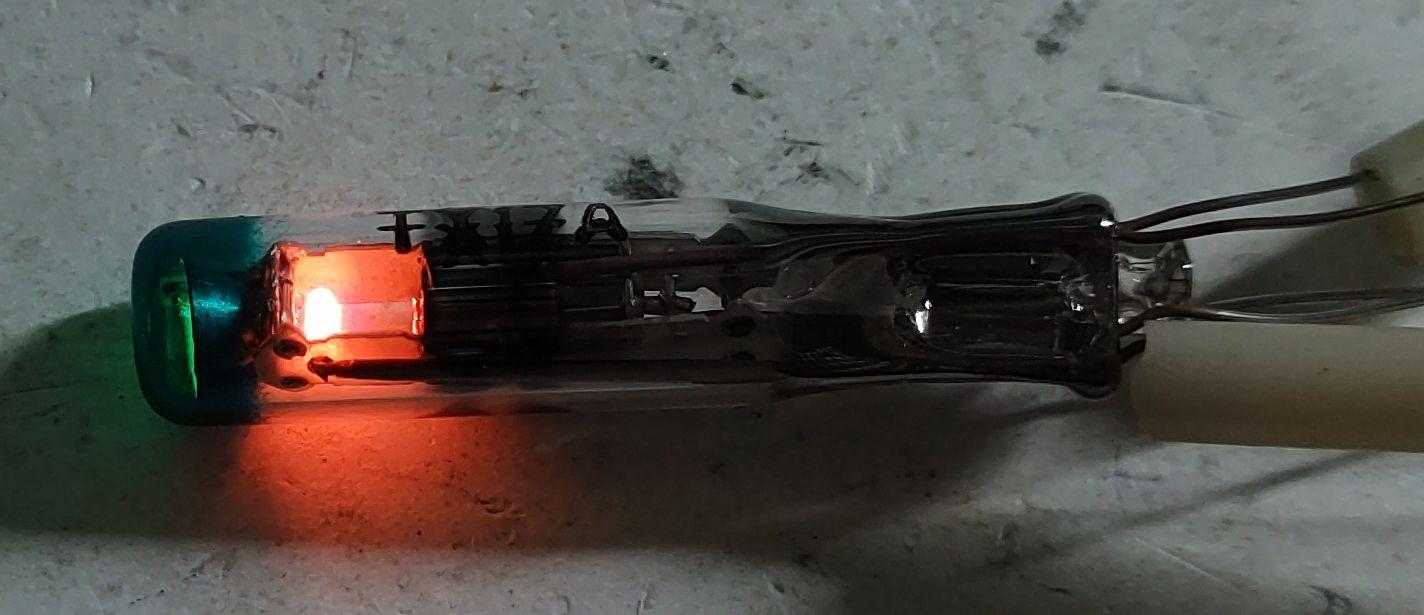

Через отверстие в катоде электроны из плазмы подготовительного разряда поступают в область отрицательного тормозящего поля сетки. При уменьшении отрицательного напряжения сетки электроны проникают сквозь отверстие управляющей сетки и вызывают зажигание разряда на анод памяти. Возникший там разряд, почти не видный через купол баллона, приводит к появлению разряда на аноде свечения. При этом через линзу в стеклянном куполе хорошо видно свечение красного цвета. Яркость свечения при горении анодного разряда во много раз превышает яркость свечения подготовительного разряда.

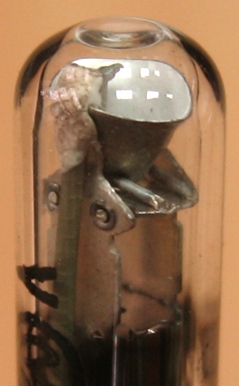

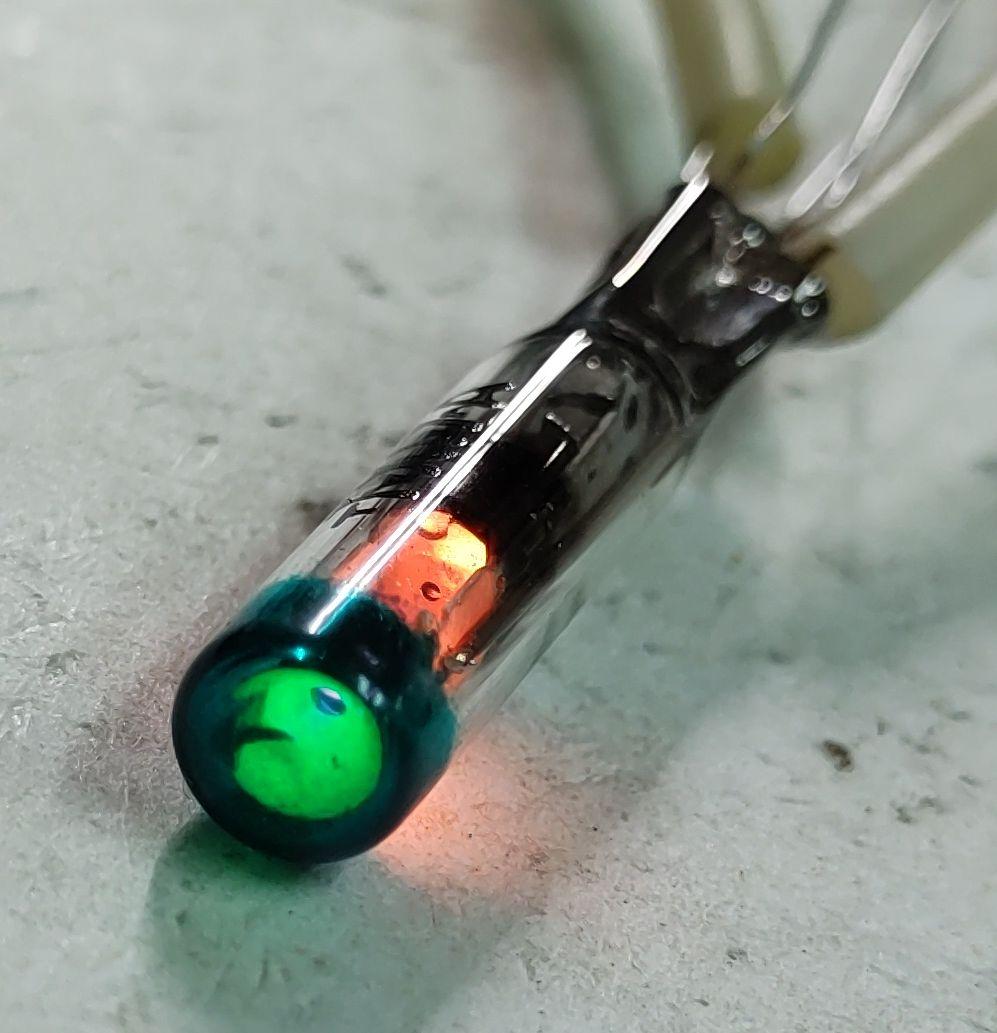

Спектр излучения разряда находится в ультрафиолетовой части за счет состава газа (смесь неона с аргоном). Видимое излучение в ТХ-17А возникает из конусной поверхности экрана, покрытого люминофором, создающим зеленый цвет свечения.

Основные данные

Яркость свечения не менее 80 кд/м2
Угол обзора не менее 60°
Напряжение поддержания разряда между подкатодом и катодом 85...115 В
Напряжение поддержания разряда между анодом и катодом 125...160 В
Напряжение 1-й сетки отпирающее
    при Ua = Uc2 = 180 В    < -0,6 В
    при Ua = Uс2 = 200 В    -1,6...-5,5 В
    при Uп = Uc2 = 220 В    > -6 В
Наработка не менее 5000 ч

Предельные эксплуатационные данные

Напряжение анода 180 В (мин) ... 260 В (макс)
Напряжение 2-й сетки в импульсе (при t > 20 мкс) 180 В (мин) ... 220 В (макс)
Максимальный ток анода 5 мА (амплитудное значение), 1 мА (среднее значение)
Ток подготовительного разряда 300 мкА (мин.) ... 600 мкА (макс.)
Время восстановления электрической прочности (при Iа = 1 мА) 200 мкс
Амплитуда входного сигнала 6 В

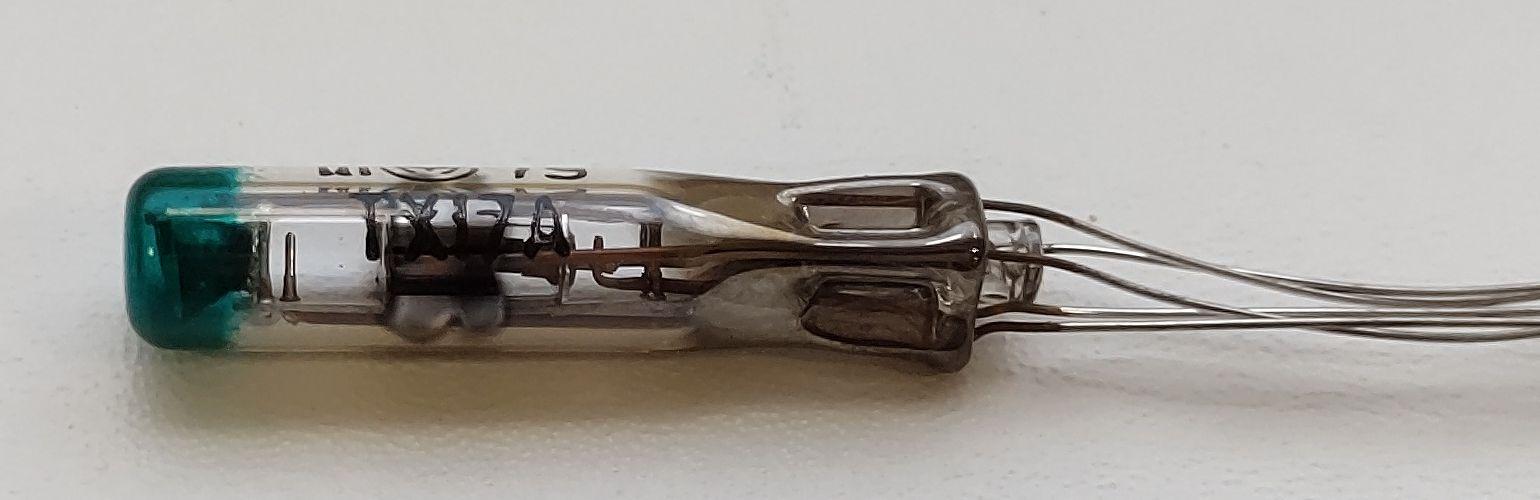

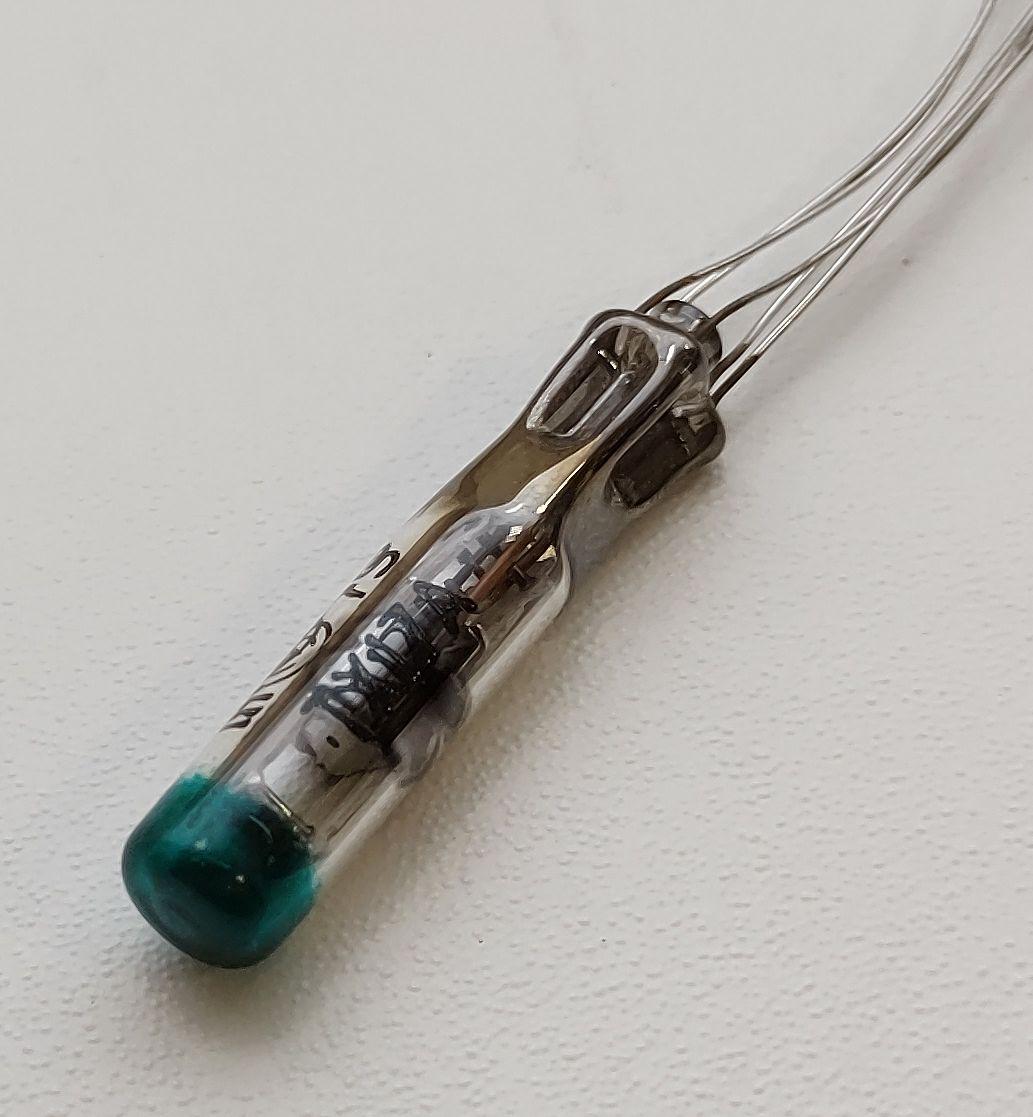

Были и экземпляры со светофильтром (фото Александра Назаренко) :

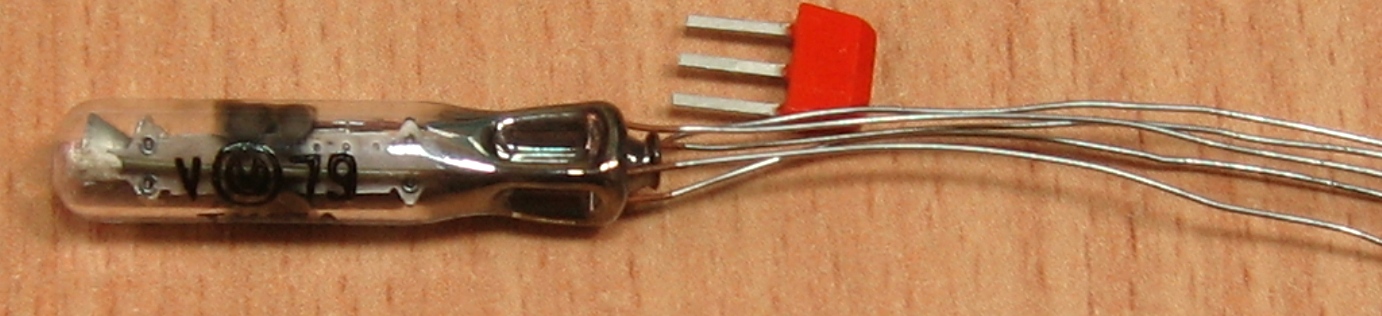

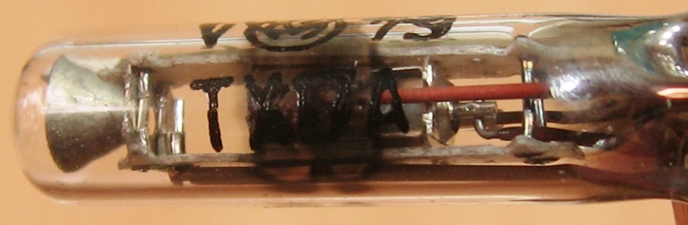

Тиратрон ТХ-17А

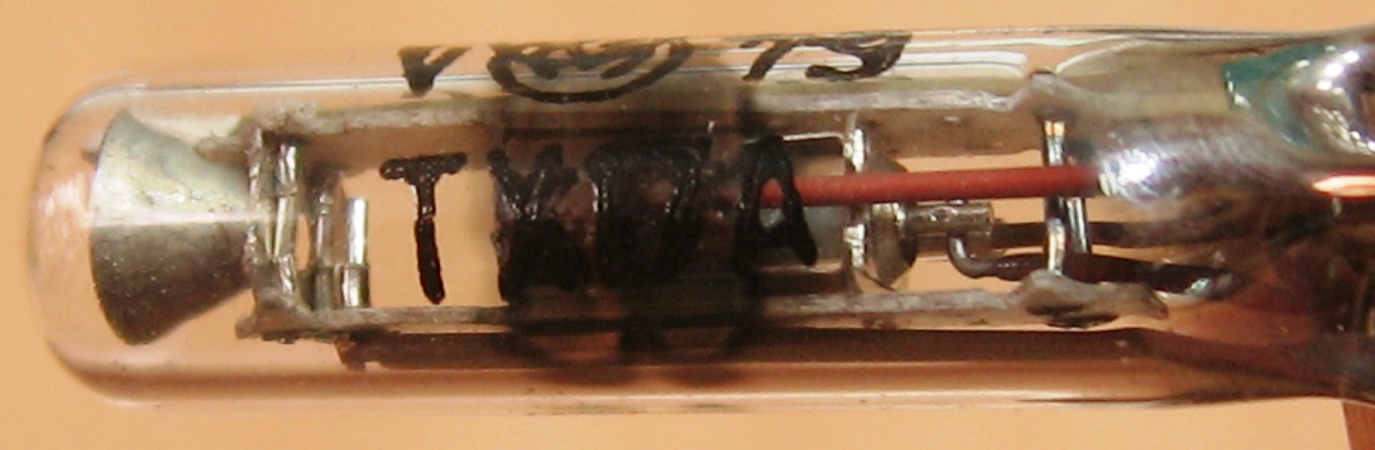

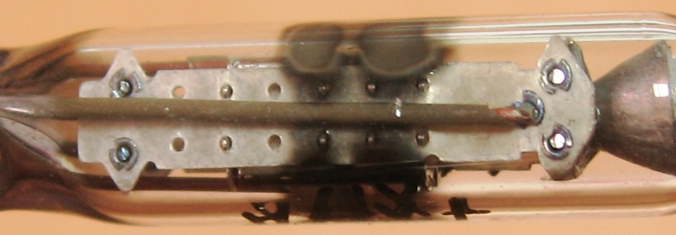

Тиратрон ТХ-17А Тиратрон ТХ-17А

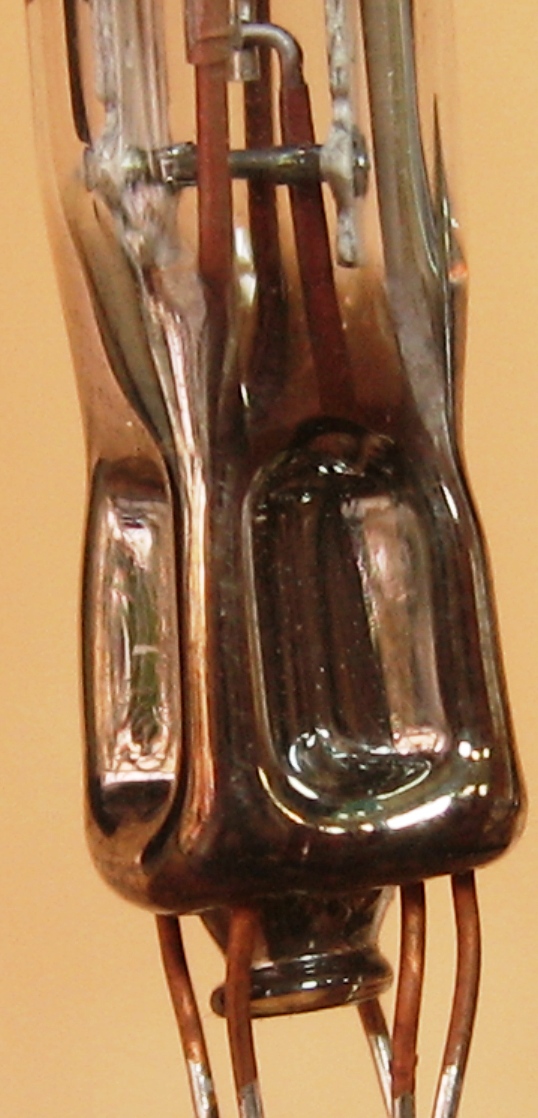

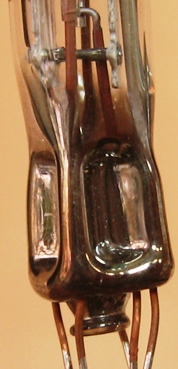

Тиратрон ТХ-17А

Источники:

1. Перспективы создания дискретного видеотелефонного экрана на ионных индикаторах с сеточным управлением. Г. Е. Макар-Лиманов. - "Электронная промышленность" №1, 1975.
2. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
3. НП0.005.040с. Перечень электровакуумных, полупроводниковых, пьезоэлектрических приборов и электромеханических фильтров, разрешенных для применения при разработке и модернизации военной аппаратуры. Редакция 13-81. ВНИИ "Электронстандарт", 1982.
4. Справочник радиолюбителя-конструктора - 3-е изд., перераб. и доп. - М.: Радио и связь, 1983 (Массовая радиобиблиотека, Вып. 1043).
5. Кацнельсон Б.В. и др. Электровакуумные электронные и газоразрядные приборы: Справочник / Б.В. Кацнельсон, А.М. Калугин, А.С. Ларионов; Под общ. ред. А.С. Ларионова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1985.
6. Индикаторы знакосинтезирующие. Группа 6349. Сборник справочных листов РМ 11 073.071.1-82. Издание официальное. ВНИИ "Электронстандарт", 1991.
