Очередной индикаторный тиратрон тлеющего разряда с двумя управляющими сетками, работающими по схеме совпадения, для световой индикации малых статических или импульсных сигналов; последняя разработка таких приборов в СССР.
Наполнение — неоновое с примесью аргона. Наработка не менее 5000 ч. Данные из отраслевого справочника на него.

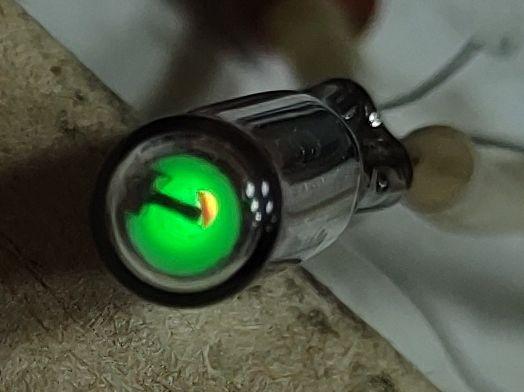

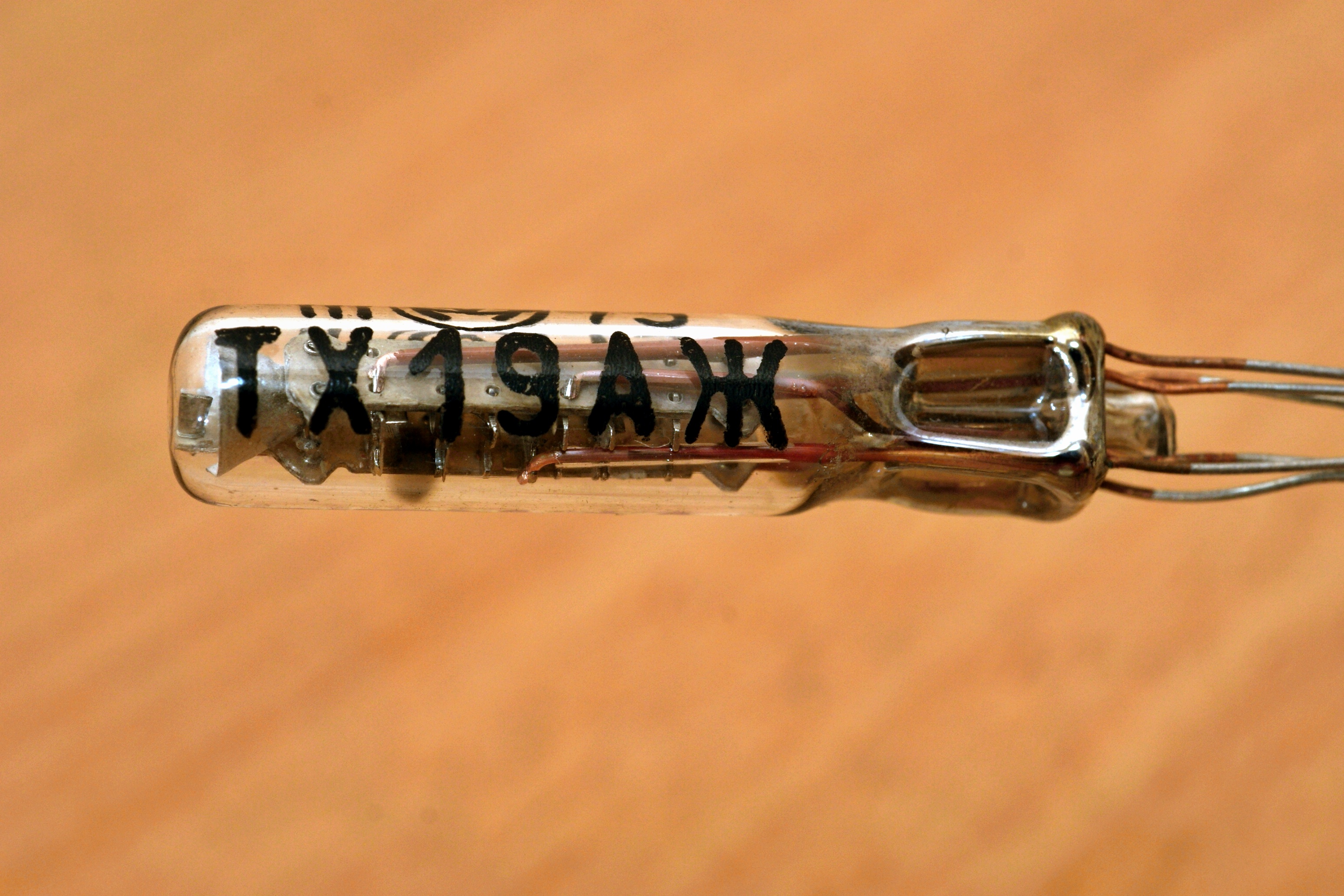

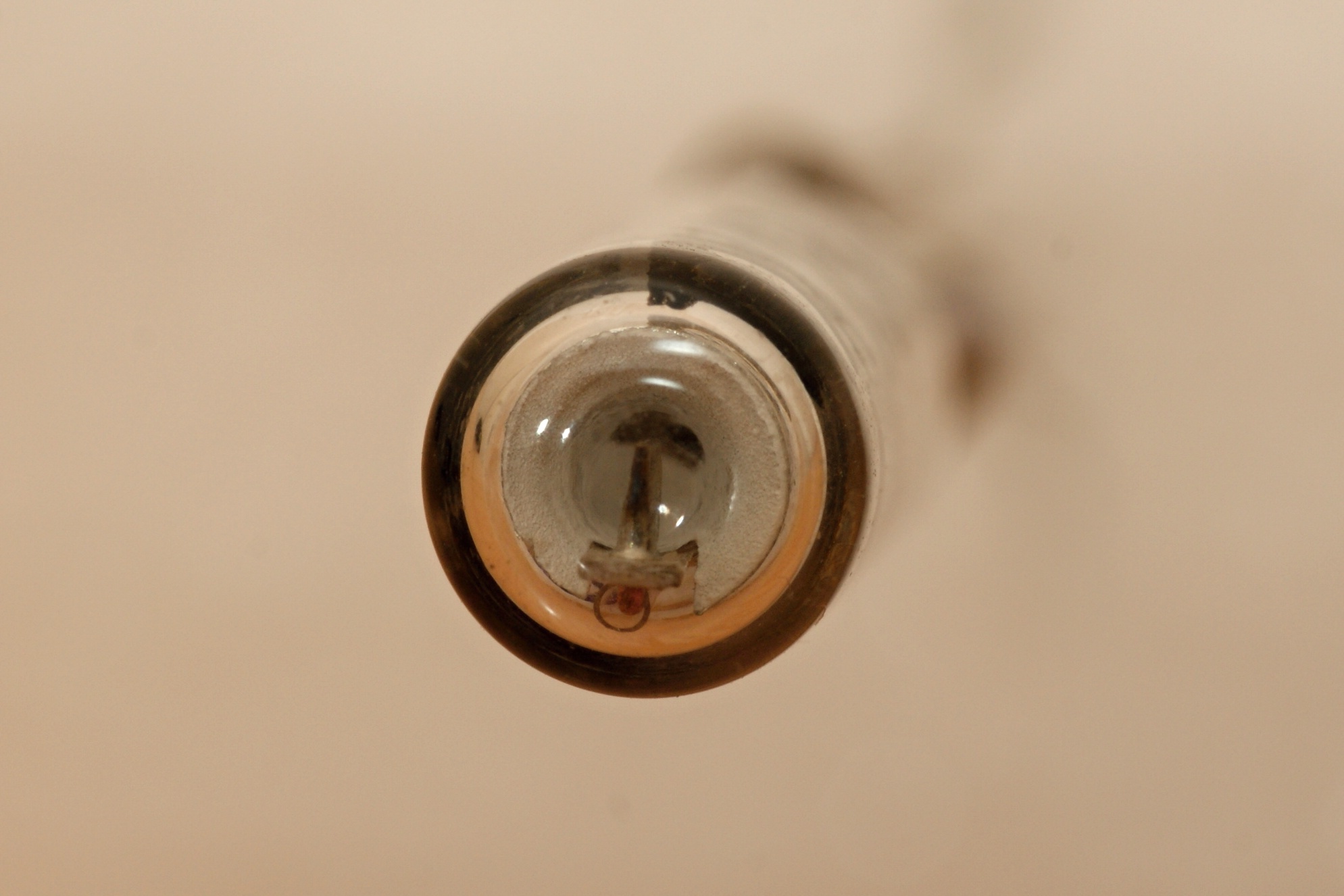

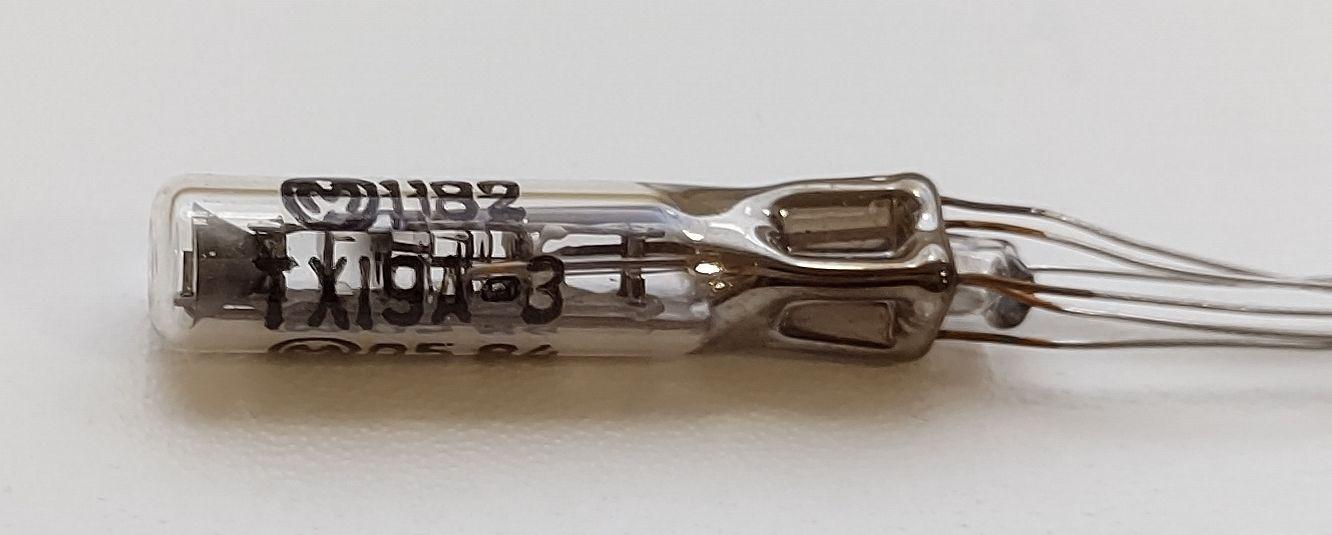

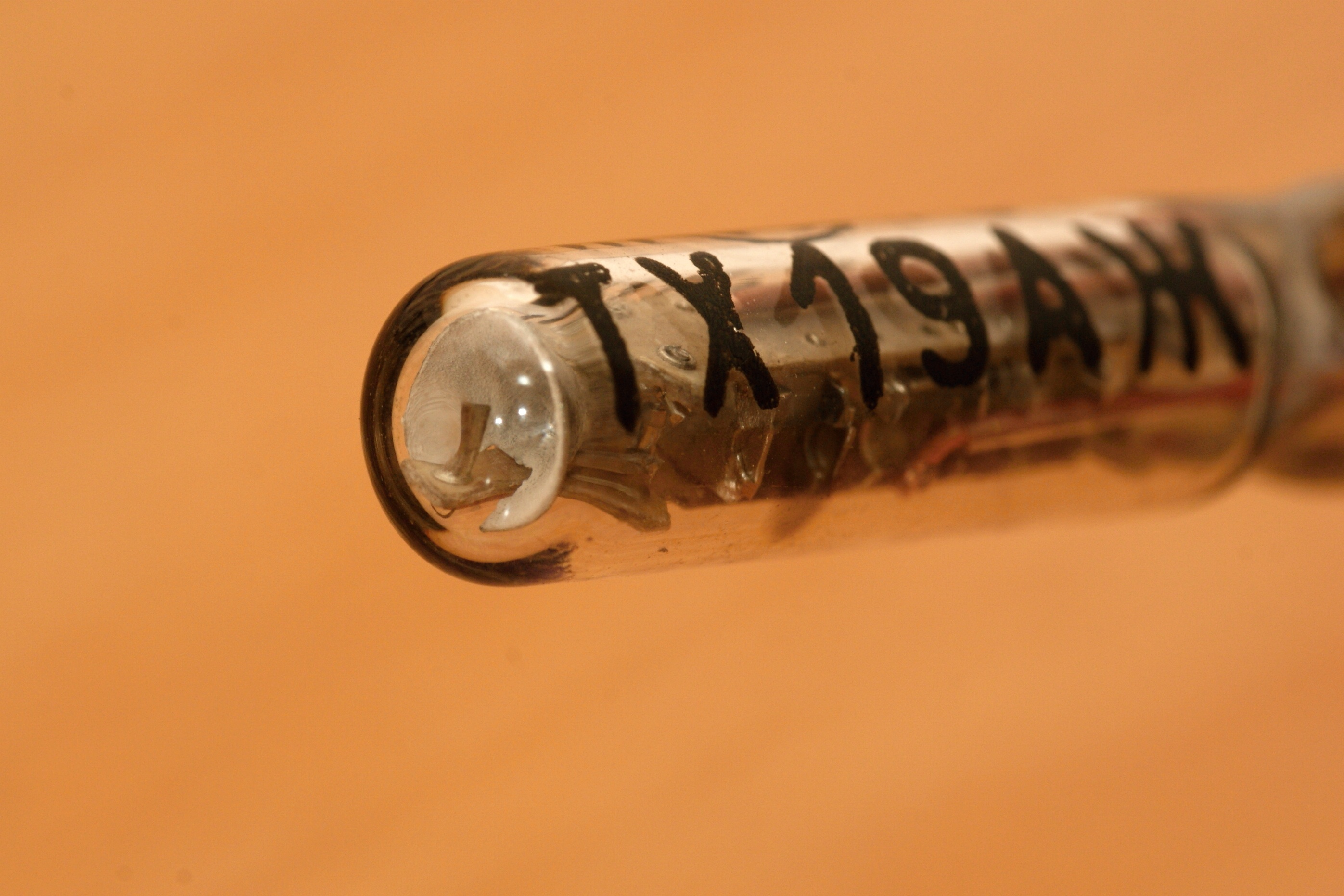

Эти тиратроны образуют полную триаду основных цветов: красный (ТХ19А-К), желтый (ТХ19А-Ж), зеленый (ТХ19А-3). Они применялись в различных табло и панелях отображения информации, в стилизованных знаковых индикаторах. Индикация производится через купол баллона, в который впаяна усиливающая линза. Яркость свечения: зеленый 50кд/м2, красный 40кд/м2, желтый 70кд/м2.

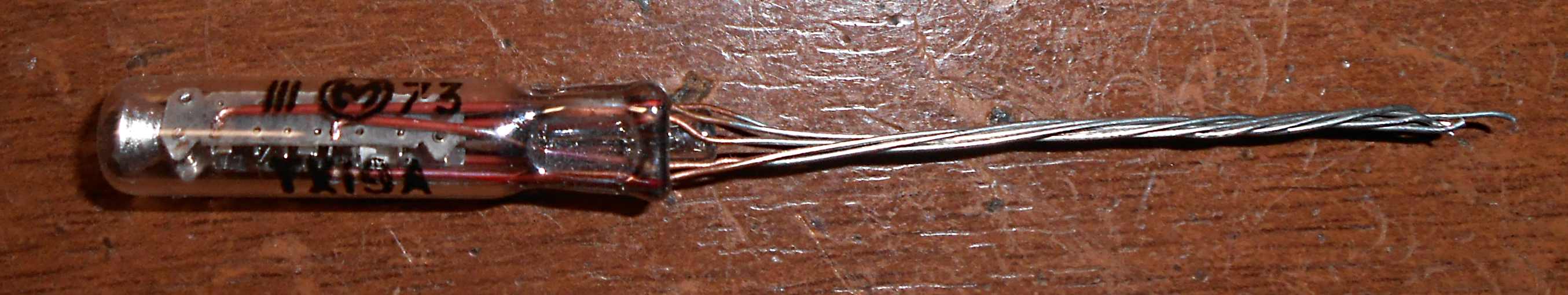

При этом ранние экземпляры маркированы просто ТХ19А, без обозначения цвета. Возможно, исходно был только один вариант (какой?).
Производитель -
Московский электроламповый завод.
Тиратрон ТХ-19А имеет электростатическое управление и включается подачей определенного положительного импульсного или постоянного напряжения на вторую управляющую сетку. По входу он допускает непосредственное согласование с выходом интегральных схем.

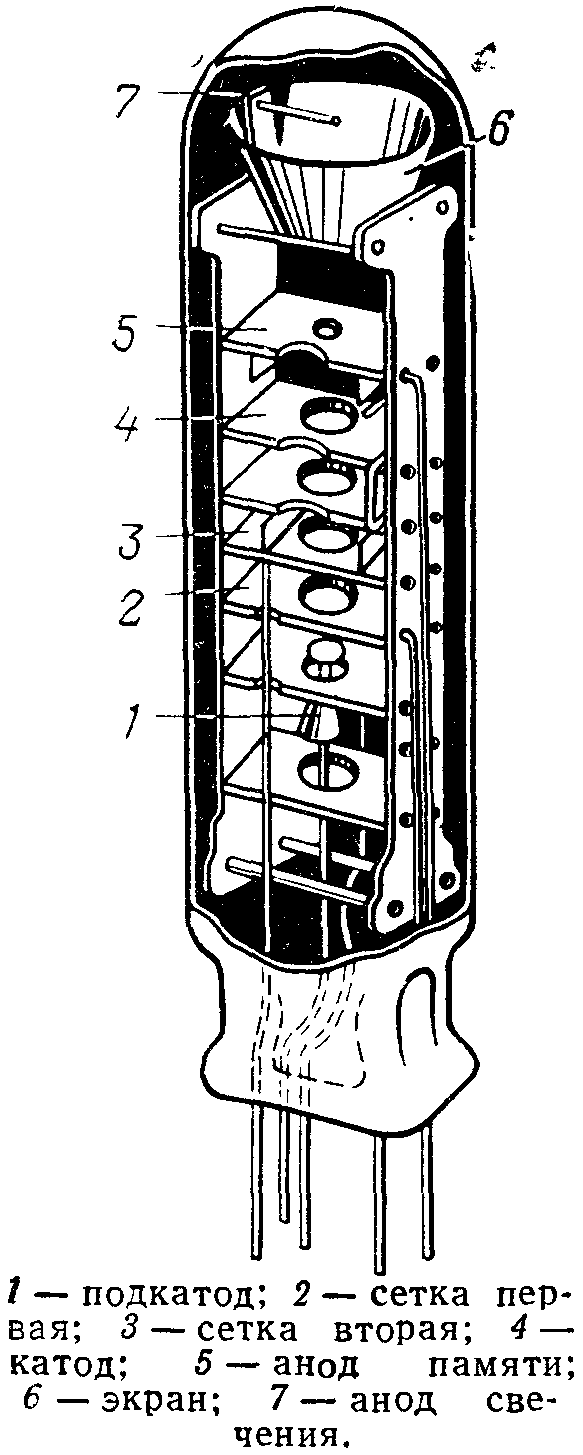

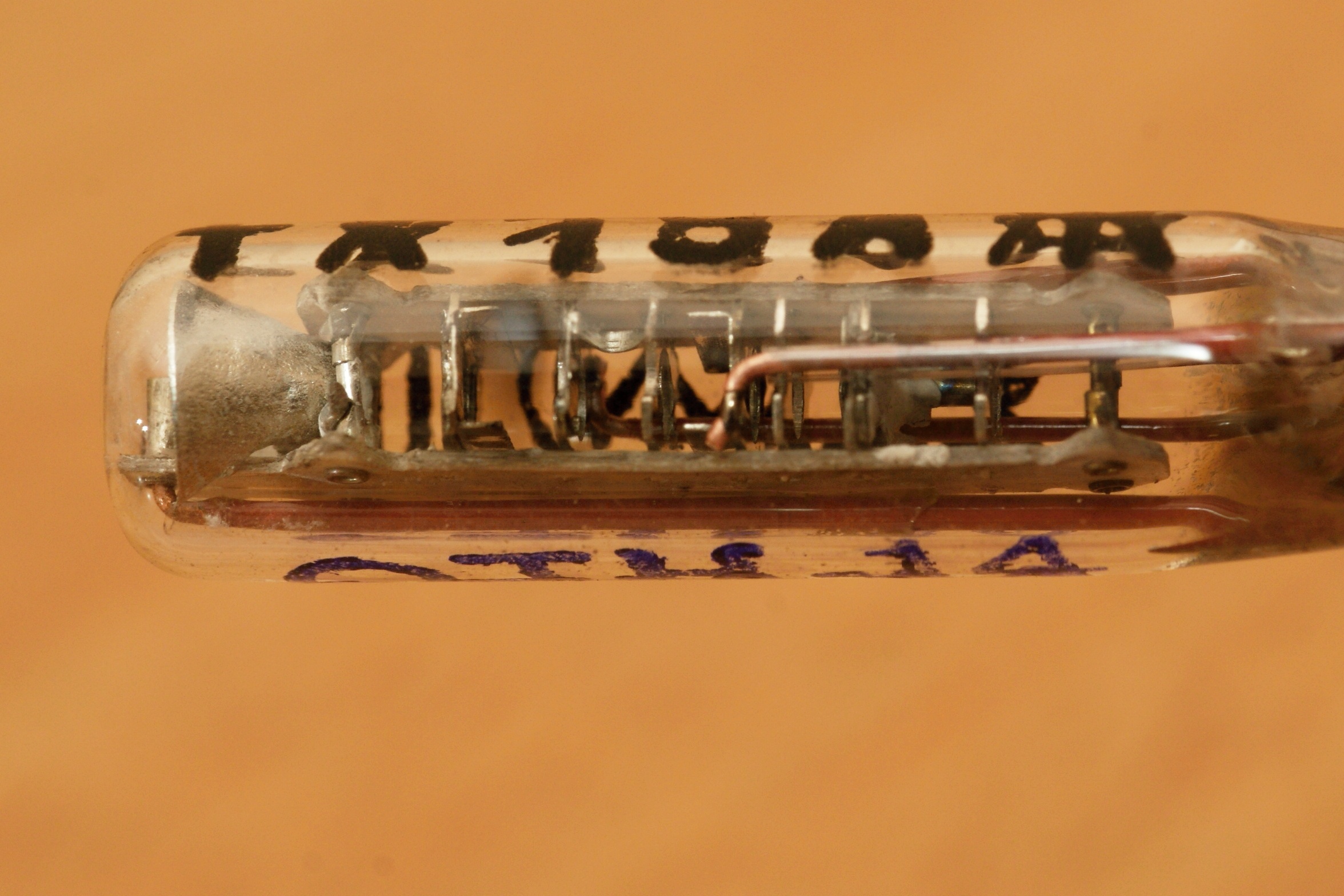

Для стабилизации времени запаздывания зажигания в тиратроне применяется специальный электрод (подкатод), с помощью которого создается так называемый подготовительный разряд. Этот подготовительный разряд служит источником начальных ионов и позволяет уменьшить запаздывание зажигания разряда в промежутке анод — катод.
На подкатод через ограничительный резистор подается отрицательное напряжение источника питания цепи подготовительного разряда. Катод заземляется, а на анод памяти и анод свечения поступают положительные напряжения. При положительном напряжении на одной или двух управляющих сетках тиратрон закрыт. Подготовительный разряд горит между управляющими сетками и подкатодом.
Сетка, имеющая наибольший потенциал, служит анодом подготовительного разряда. Ее потенциалом определяется потенциал источника начальных электронов. Катод находится под более низким потенциалом и тормозит движение электронов к аноду памяти. При уменьшении положительного напряжения на обеих сетках тормозящее поле катода ослабевает и все большее количество электронов проникает в область анода памяти.
Разряд, образующийся на аноде памяти, приводит к зажиганию разряда на аноде свечения. Возникающее при этом ультрафиолетовое излучение вызывает свечение люминофора, нанесенного на конический экран, помещенный между анодом памяти и анодом свечения и находящийся под свободным потенциалом. Уменьшение положительного напряжения только на одной сетке не вызывает зажигания тиратрона.
После хранения или длительного перерыва в работе рекомендуется предварительная тренировка тиратрона (при токе 2-го анода 0,7—1 мА в течение 3—5 мин).
