ТХ2

тиратрон ТХ2

Довольно редкий безнакальный высоковольтный (2800 В) тиратрон с гелиевым наполнением; имеет графитовый анод.

Он был разработан для высоковольтных управляемых выпрямителей, использовался, в частности, в осциллографах для выпрямления анодного напряжения трубки. Широкого распространения не получил вследствие большой величины сеточного напряжения зажигания.

Производители - фрязинский НИИ-160, скопировавший его с зарубежного прототипа (он же НИИ электровакуумной техники, ныне НПП "Исток"), и ПО "Газотрон", г.Ровно (Украина).

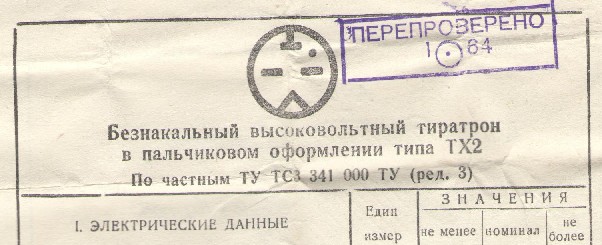

Справочный лист на него из отраслевого справочника.

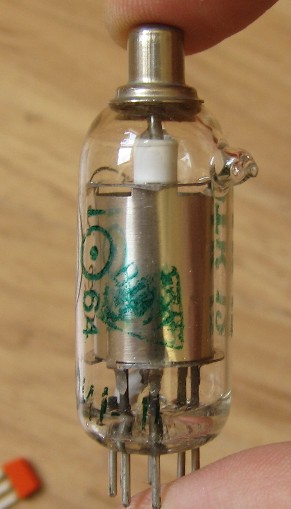

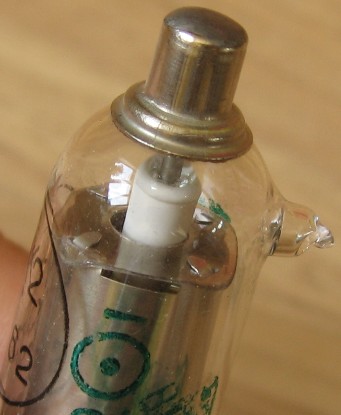

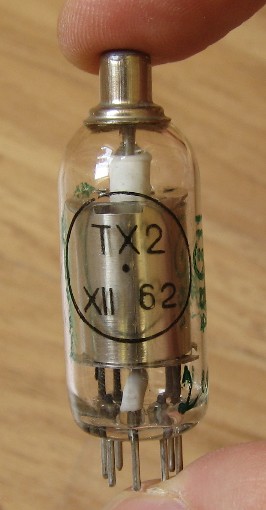

тиратрон ТХ2

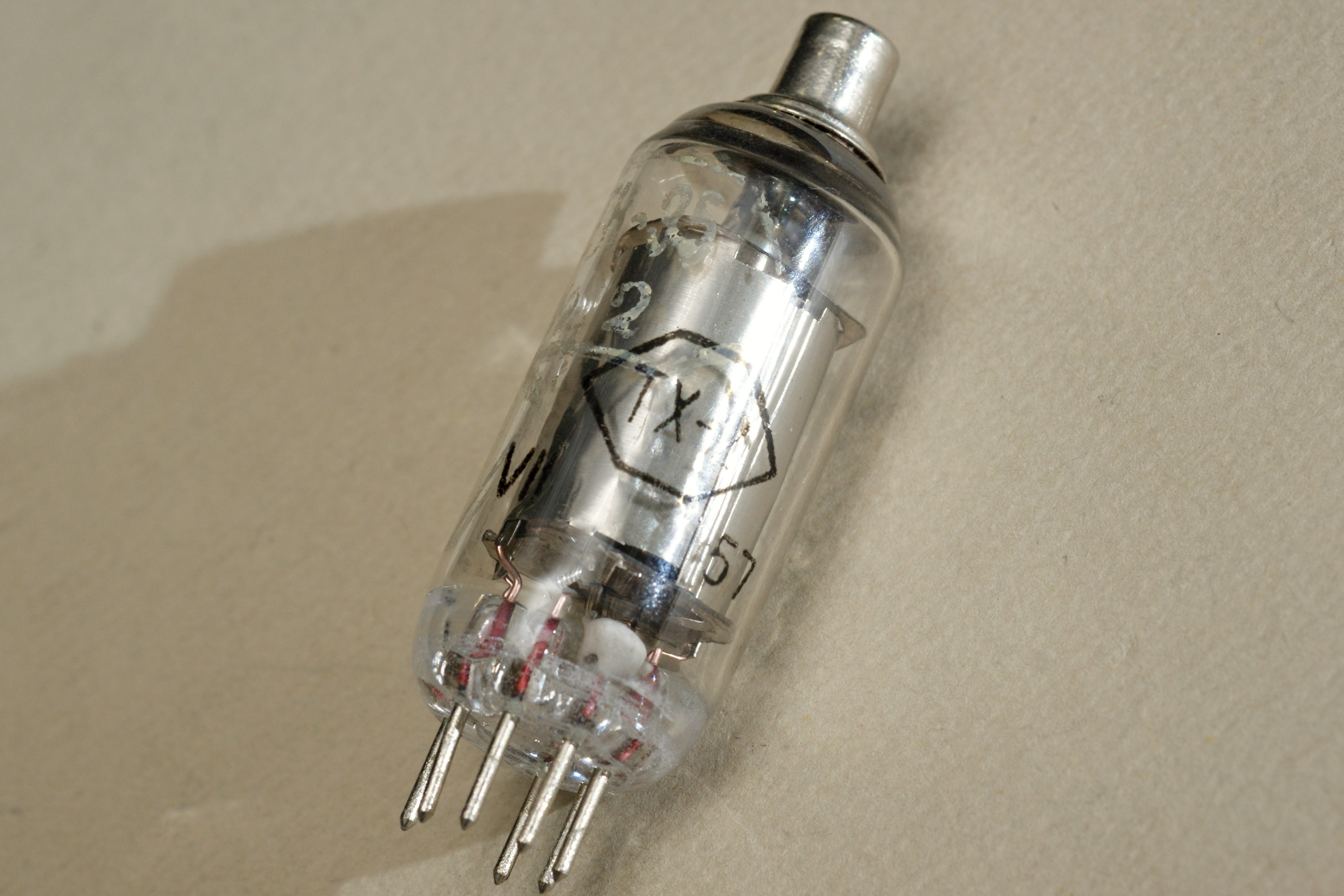

(фото Константина Смолярова)

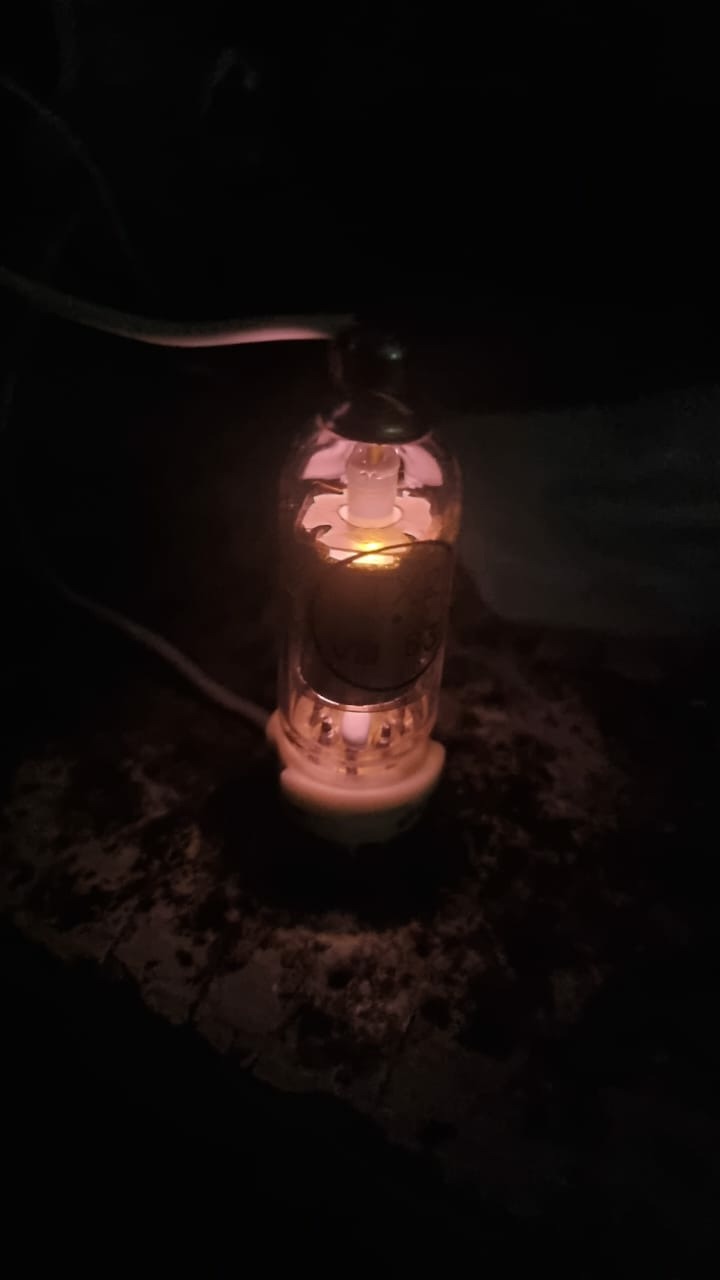

тиратрон ТХ2

тиратрон ТХ-2

тиратрон ТХ-2 тиратрон ТХ-2

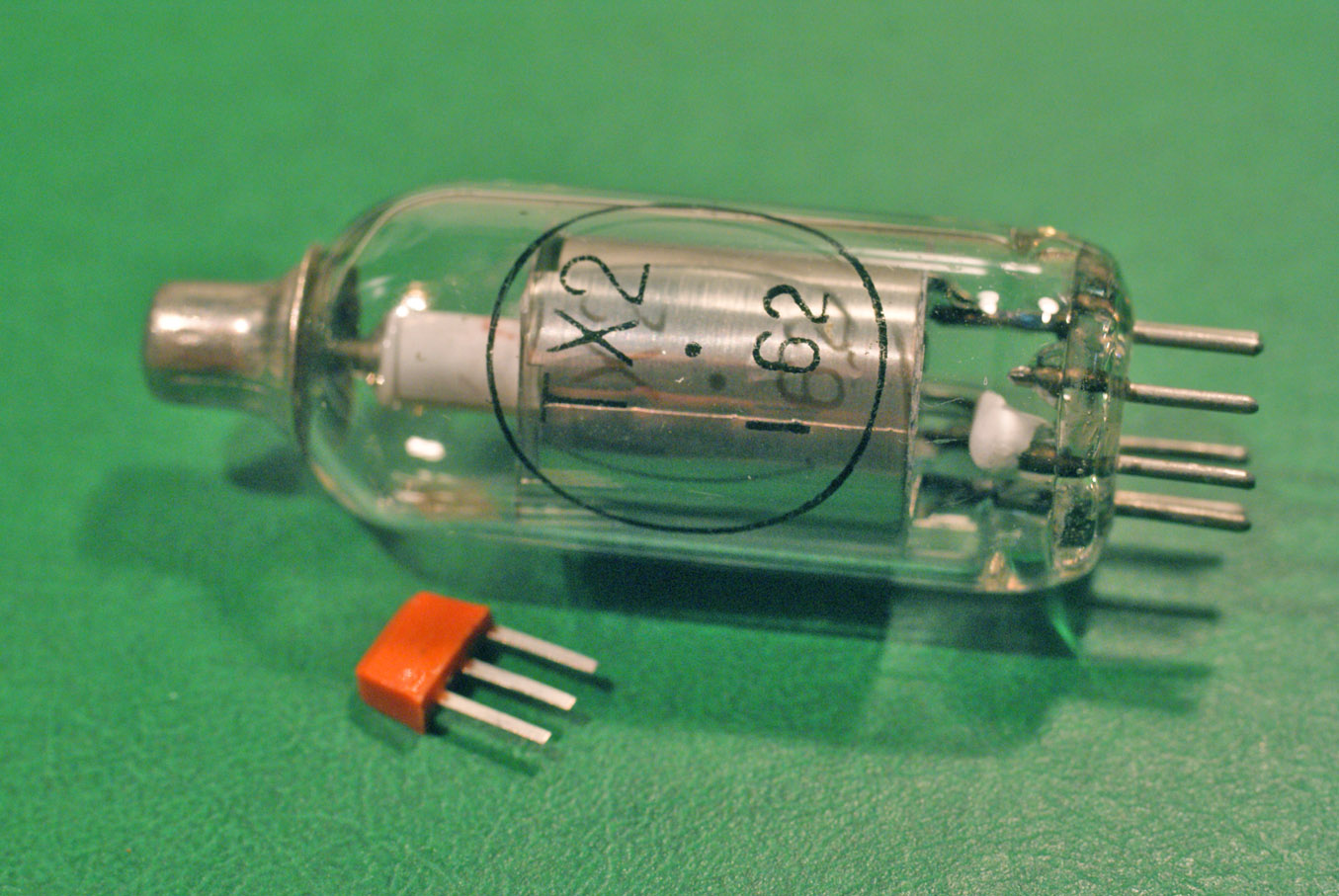

тиратрон ТХ-2

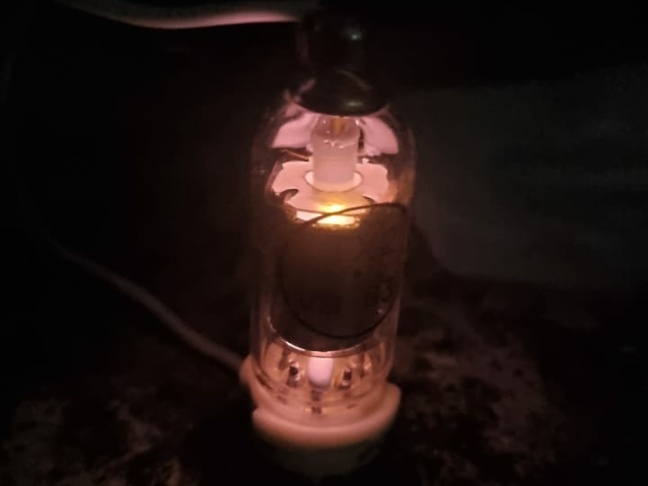

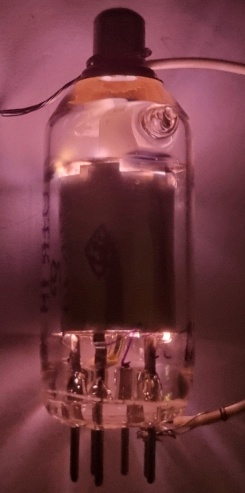

(фото Константина Смолярова)

тиратрон ТХ-2

тиратрон ТХ-2

Источники:

1. Тутевич В.Н., Наумченко В.В., Жуков В.М. и Гризодубова О.Н. Временные системы телеуправления на магнитных и ионных элементах. М.-Л., изд-во "Энергия", 1966 (Библиотека по автоматике, вып. 205).
2. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
3. Шибаев Н. А. Электровакуумные и полупроводниковые приборы. - М. Воениздат, 1967.
4. Ёркин А. М. Лампы с холодным катодом. М., «Энергия», 1967. (Массовая радиобиблиотека. Вып. 645)
5. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
6. Гурлев Д.С. Справочник по ионным приборам. - Киев, Издательство "Технiка", 1970.
7. Справочник по электронным приборам. Гурлев Д.С. Изд. 5-е, исправленное и дополненное. "Технiка", 1974.
