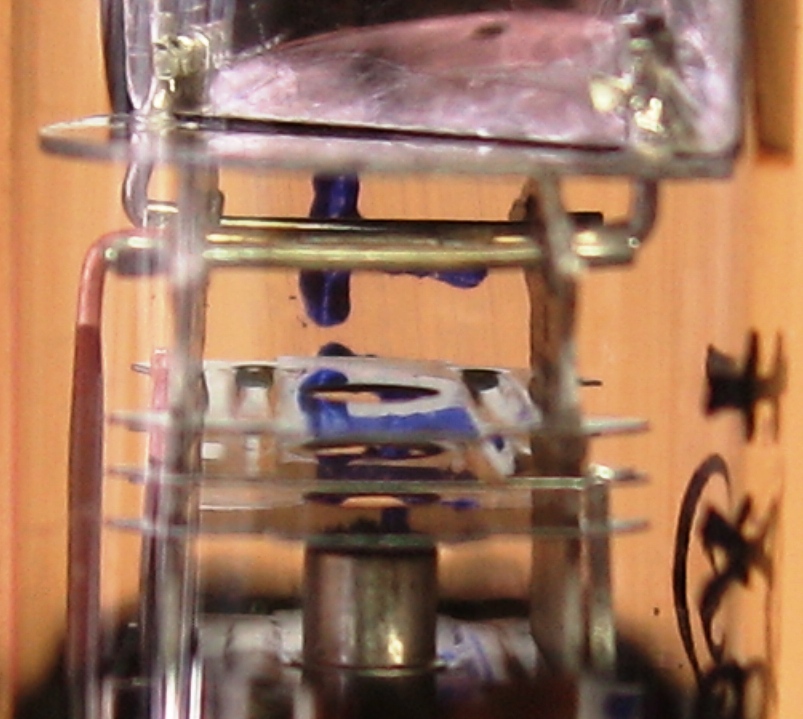

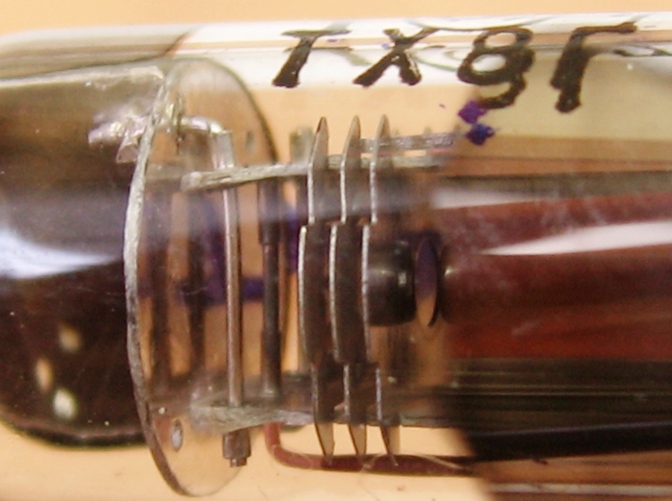

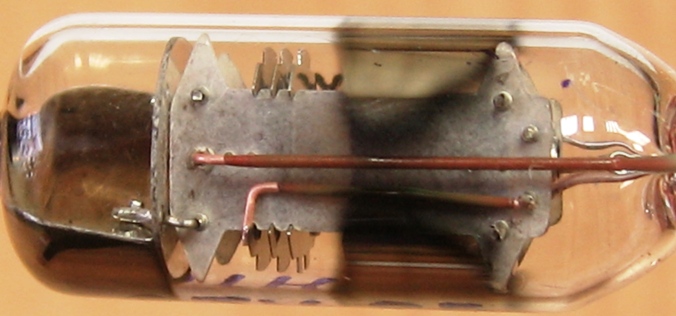

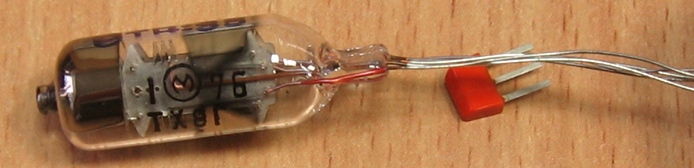

Многосеточный тиратрон тлеющего разряда с электростатическим (потенциальным) управлением.
Это самый простой из пятиэлектродных тиратронов; он предназначен для выполнения
логической операции "И" на два входа (зажигание происходит только в том случае,
если на оба управляющих электрода поданы сигналы, амплитуды которых превышают
порог зажигания прибора).
Катод молибденовый; наполнение неоновое.
Для создания подготовительного разряда используется первая сетка. В ее цепи
протекает ток, определяемый последовательно включенным резистором и облегчающий
возникновение разряда в анодной цепи. На вторую сетку подаются положительное
напряжение, недостаточное для возникновения разряда, и управляющий положительный
импульс достаточной амплитуды и длительности для открывания тиратрона.
Запаздывание импульса тока анода относительно сигналов на управляющих сетках
имеет сравнительно малую величину (10-5 сек) из-за большой концентрации
начальных зарядов, создаваемых подготовительным разрядом. Вместо величины
запаздывания могут указываться минимальные длительности входных сигналов.
Тиратрон ТХ8Г получил наибольшее распространение среди логических тиратронов,
так как большинство схем обеспечивает способ управления, основанный на
совпадении двух положительных сигналов. Тиратрон обладал ярким свечением красного цвета
со стороны купола лампы и с боковой стороны и также мог применяться
для целей индикации в матричных системах. Интересно, что он входил в
группу "изделий, разрешенных для
применения в бортовой аппаратуре ракет и
космических объектов". Далеко не все
тиратроны могли похвастаться этим...
Справочный лист и
данные 1969 года из отраслевого каталога на него.

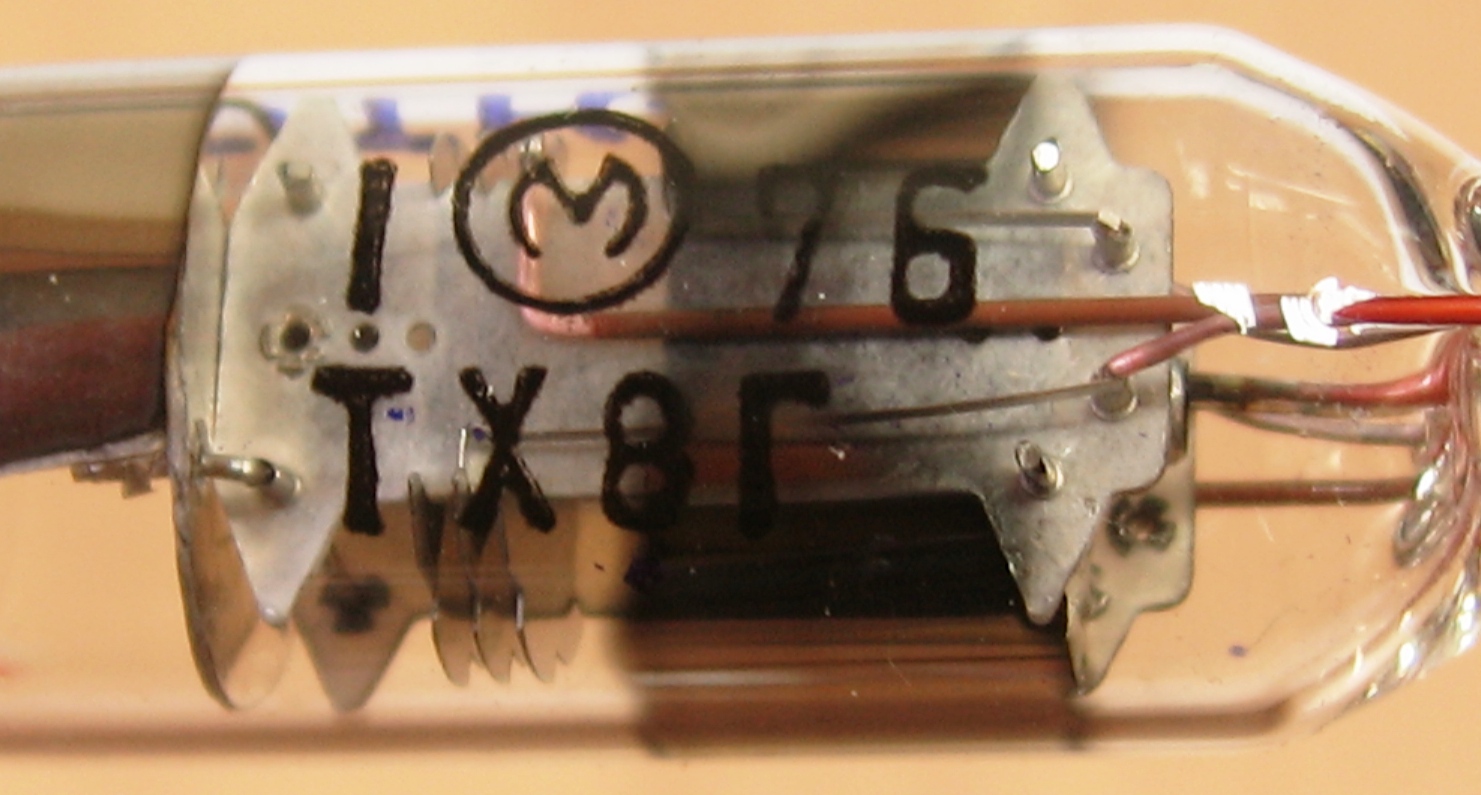

Производитель - Московский электроламповый завод.

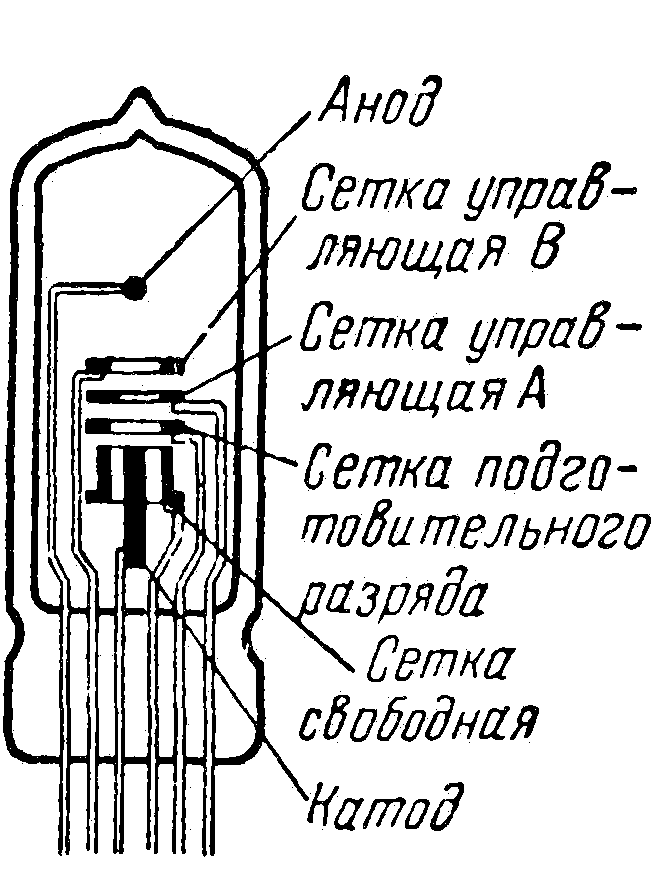

Интересно, что в справочниках приводятся две разные цоколевки для этого тиратрона:
1 — анод; 2 — катодная сетка; 3 — вторая разрешающая сетка; 4 — первая разрешающая сетка;
5 — катод; ИМ — индикаторная метка возле вывода 1
1 — анод; 2 — сетка 3-я (управляющая В); 3 — катод; 4 — обрезан (к схеме не подключать);
6 — сетка 1-я (подготовительного разряда); 6 — сетка 2-я (управляющая А).
При этом правильный вариант - второй.
Источники:
1. Черевычник Ю.К. Приборы тлеющего разряда в вычислительной технике. М.—Л., Издательство «Энергия», 1964. (Библиотека по автоматике, вып. 99)
2. Автоматизация производства и промышленная электроника.
В 4 тт. Гл. ред. А.И. Берг и В.А. Трапезников т. 4. М., "Советская энциклопедия", 1966
(Энциклопедия современной техники. Энциклопедии. Словари. Справочники). т. 4.
Телекомандование - Ячейки стандартные.
3. Тутевич В.Н., Наумченко В.В., Жуков В.М. и Гризодубова О.Н. Временные системы телеуправления
на магнитных и ионных элементах. М.-Л., изд-во "Энергия", 1966 (Библиотека по автоматике, вып. 205).
4. Ёркин А. М. Лампы с холодным катодом. М., «Энергия», 1967.
(Массовая радиобиблиотека. Вып. 645)
5. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
6. Гурлев Д.С. Справочник по ионным приборам. - Киев, Издательство "Технiка", 1970
7. Справочник по электронным приборам. Гурлев Д.С. Изд. 5-е, исправленное и
дополненное. "Технiка", 1974
8. Пляц О.М. Справочник по электровакуумным, полупроводниковым приборам и интегральным
схемам. - Минск: Вышэйшая школа, 1976
9. НП0.005.040с. Перечень
электровакуумных, полупроводниковых,
пьезоэлектрических приборов и
электромеханических фильтров, разрешенных
для применения при разработке и
модернизации военной аппаратуры. Редакция
13-81. ВНИИ "Электронстандарт", 1982.
10. Справочник радиолюбителя-конструктора - 3-е изд., перераб. и доп. - М.: Радио и связь, 1983
(Массовая радиобиблиотека, Вып. 1043)
11. Кацнельсон Б.В. и др. Электровакуумные электронные и газоразрядные приборы:
Справочник / Б.В. Кацнельсон, А.М. Калугин, А.С. Ларионов; Под общ. ред. А.С. Ларионова. - 2-е
изд., перераб. и доп. - М.: Радио и связь, 1985.
12. Бодиловский В.Г. Полупроводниковые и электровакуумные приборы в устройствах автоматики, телемеханики и связи: Учебник для техникумов ж.-д. трансп.- 5-е изд., перераб. и доп.- М.: Транспорт, 1986.
