ТКН21ПОДГ, ТКН21ПОДГМ 2 серия

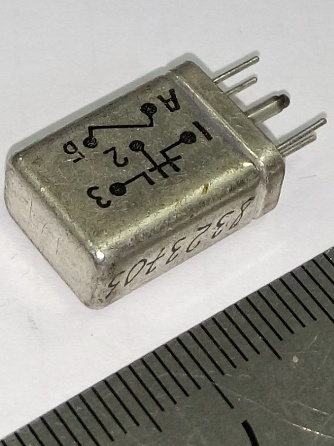

Это - самый маленький представитель длиннейшего семейства авиационных реле.

Герметичное, катушка управления на 27 В (постоянного тока), один переключающий контакт, позволяющий коммутировать нагрузку до 0,25 А, напряжение до 150 В частотой до 400 Гц; износостойкость 50000 циклов; максимальная рабочая температура +85°С; допустимая температура нагрева колпака +125°С.

Краткие справочные данные на ряд авиационных реле, в том числе и на это.

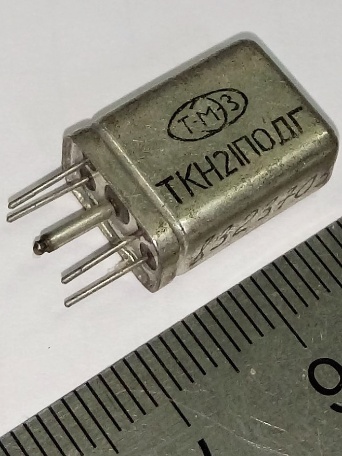

Производитель немаркирован, но первоначально их выпускал Тюменский электромеханический завод, а затем к производству подключился и филиал Кировского электромашиностроительного завода им.Лепсе (позднее Кирово-Чепецкий электромашиностроительный завод, ныне Вэлконт).

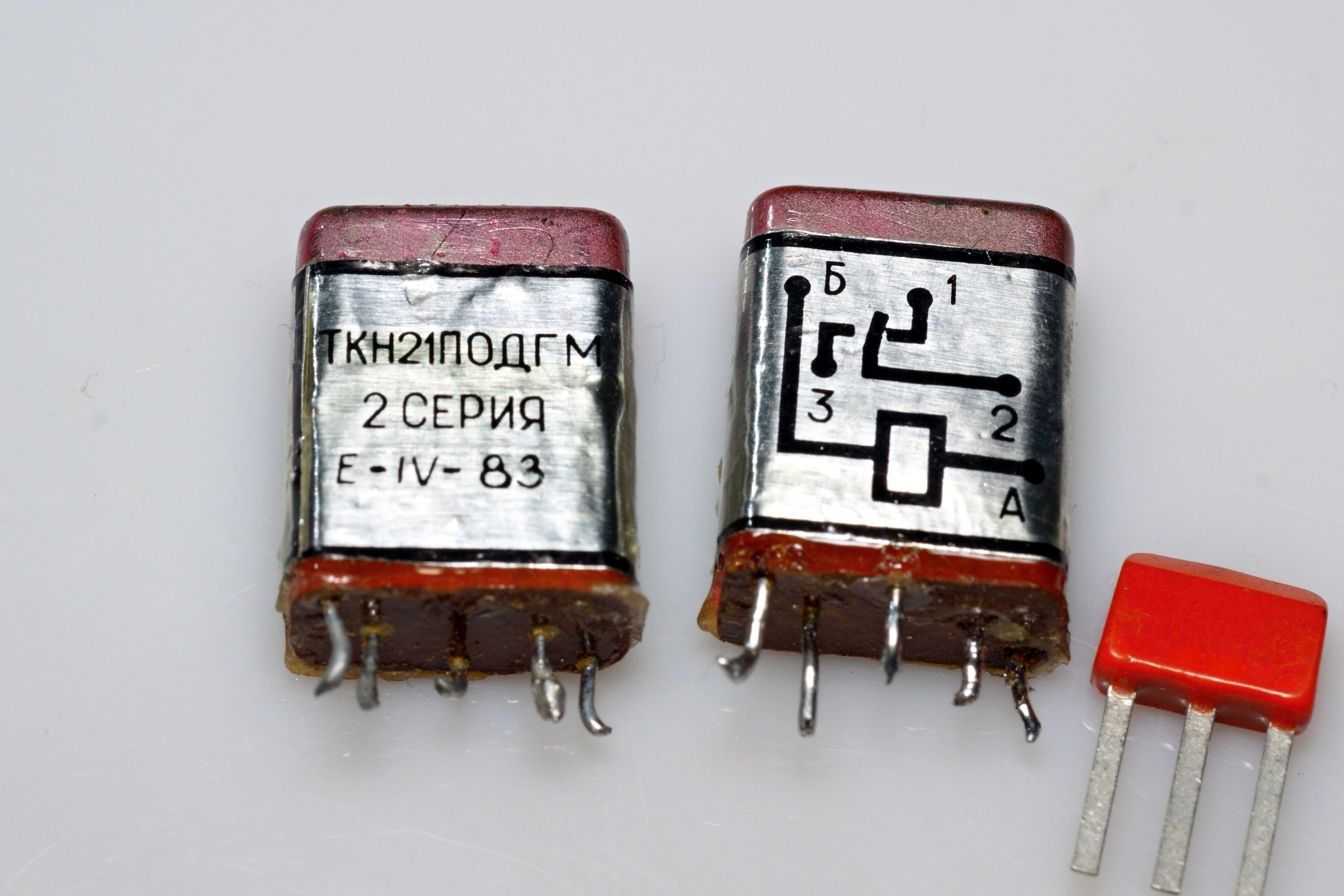

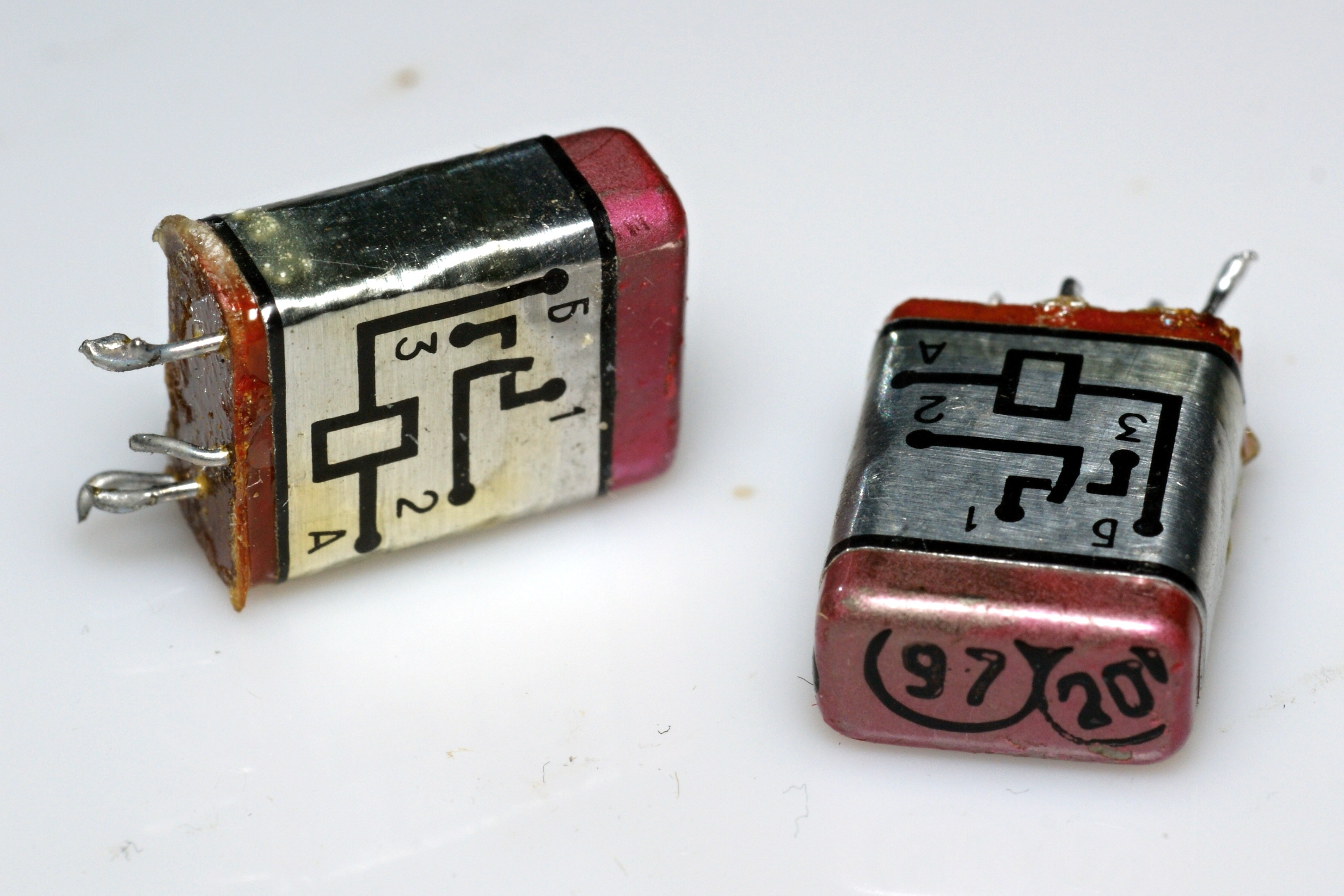

Первоначальный, немодернизированный вариант этих реле отличался конструкцией цоколя:


(фото Александра Назаренко)

(фото Александра Назаренко)

Источники:

1. ОСТ 1 00393-80. Реле электромагнитные коммутационные нейтральные. Правила выбора, установки и эксплуатации.
