ТЛ-100

(Т)иристор (Л)авинный на предельный ток до 100 ампер, из довольно ранних разработок неунифицированных типов. Такие тиристоры обладают контролируемым лавинообразованием на прямой и обратной ветвях вольт-амперной характеристики и, как следствие, повышенной термостабильностью параметров и устойчивостью к обратным перенапряжениям.

Распространение получили подобные тиристоры второй серии (ТЛ2-160 и др.), а вот первый тип выпускался недолго, видимо.

Он предназначен для применения в статических преобразователях электроэнергии, а также в цепях постоянного и переменного тока частотой до 500 Гц.

Производитель - Таллинский электротехнический завод, ныне прекративший существование.

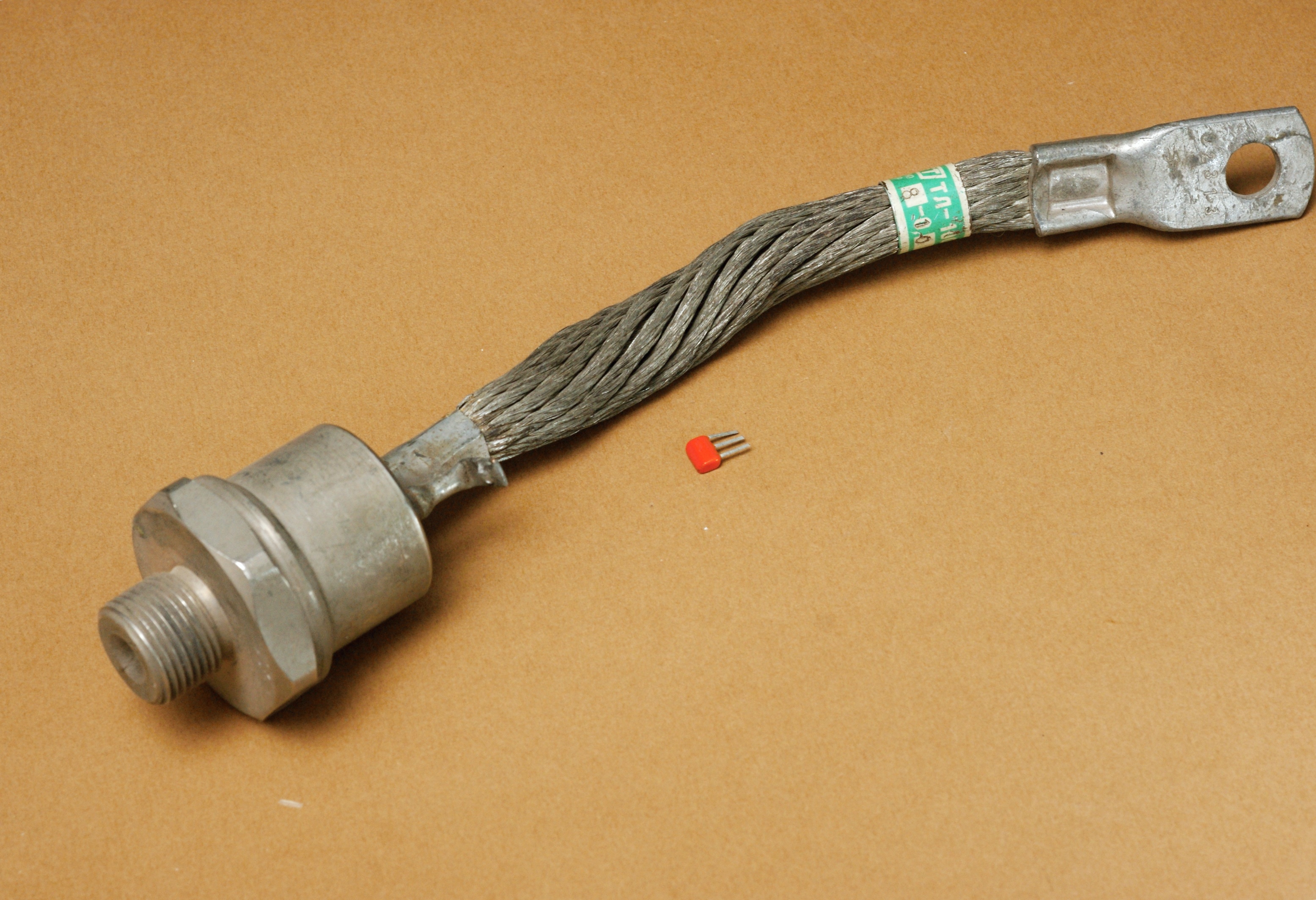

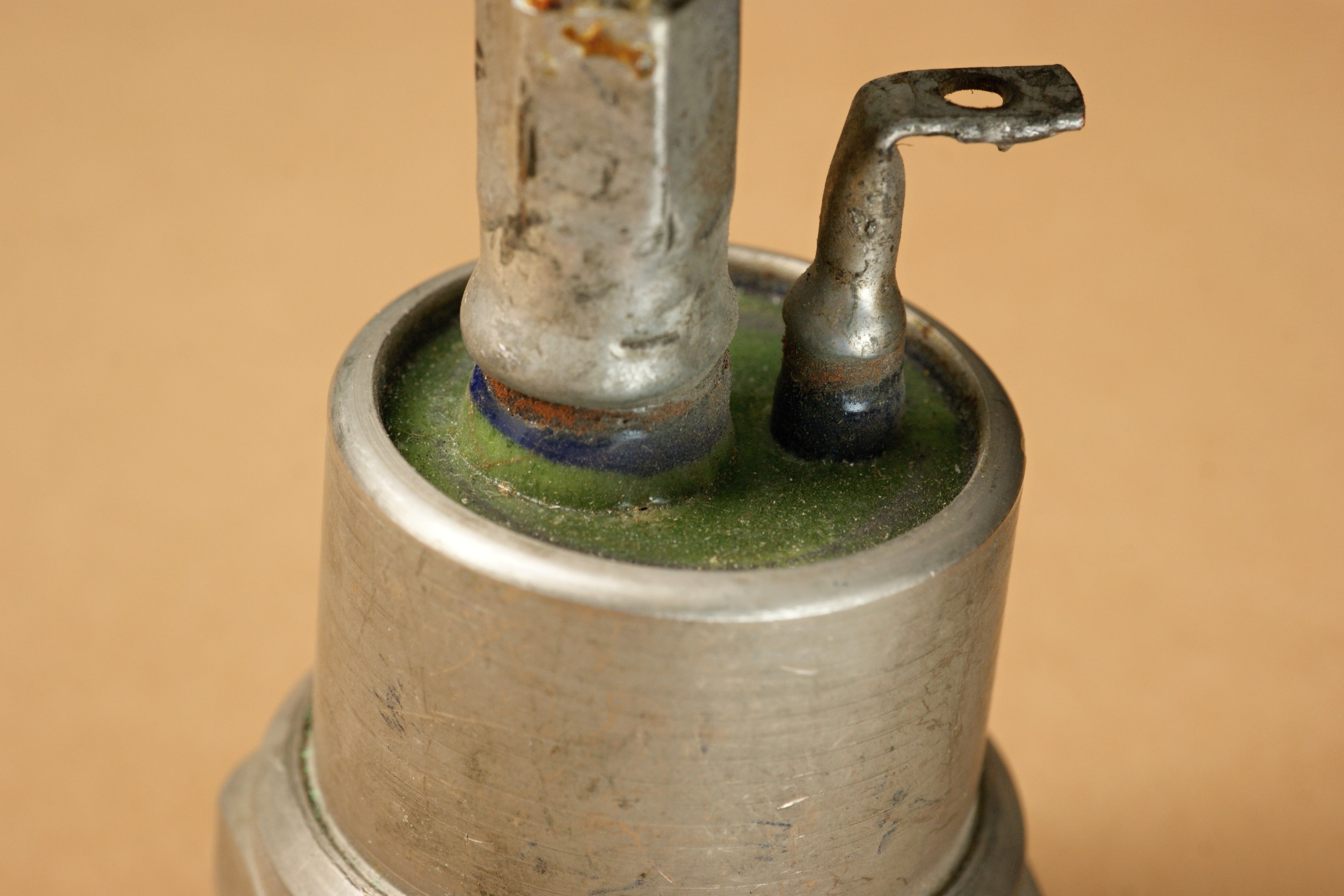

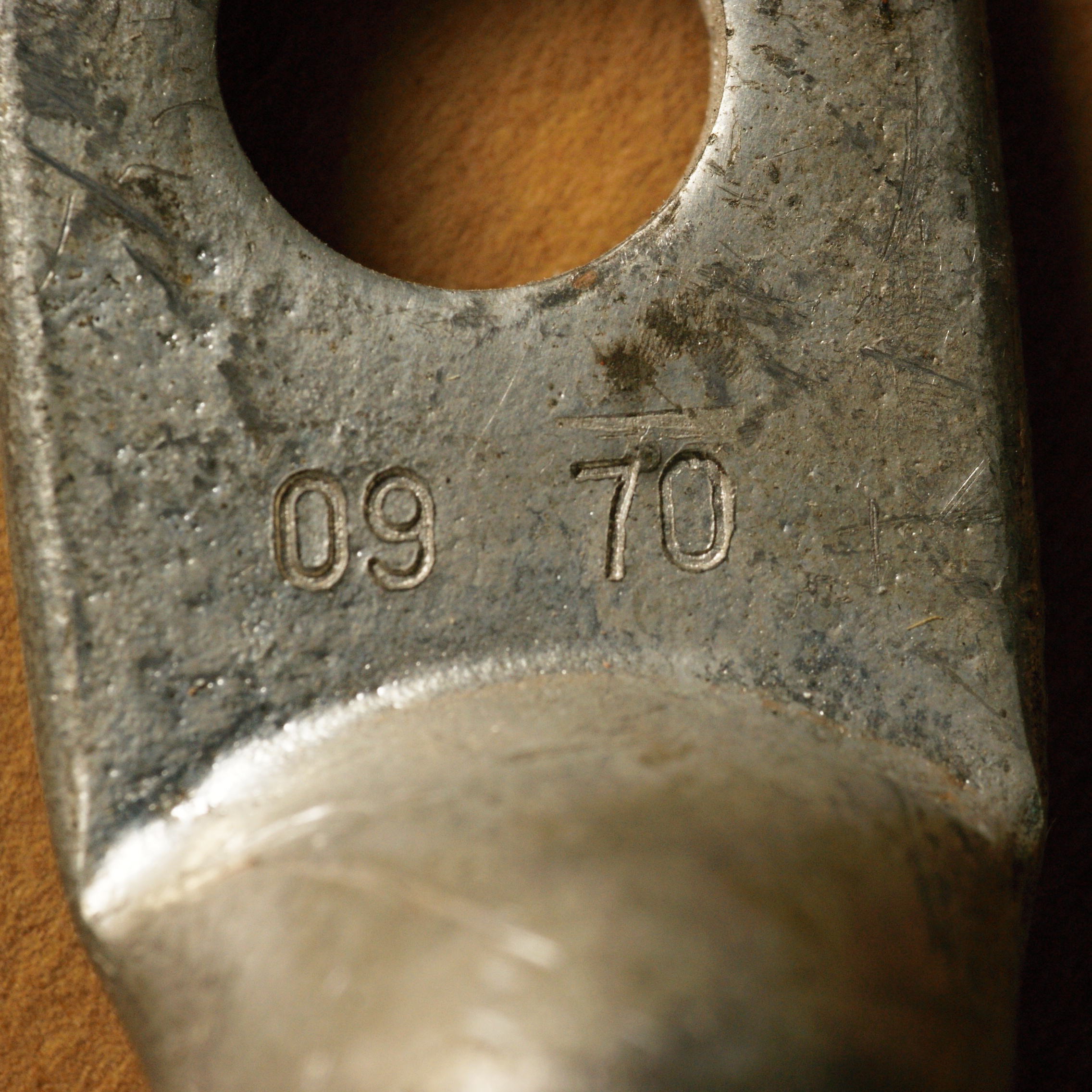

Основу тиристоров составляет кремниевая структура типа p-n-p-n, которая вмонтирована в герметичный металлический корпус, имеющий на наружных деталях антикоррозийное покрытие для защиты от воздействия окружающей среды. Анодом тиристора является медное основание корпуса, выполненное в виде шестигранника и имеющее шпильку с резьбой для ввинчивания вентиля в охладитель, катодом — гибкий медный вывод с наконечником. Управляющий электрод выведен в сторону катода.

Электрические параметры

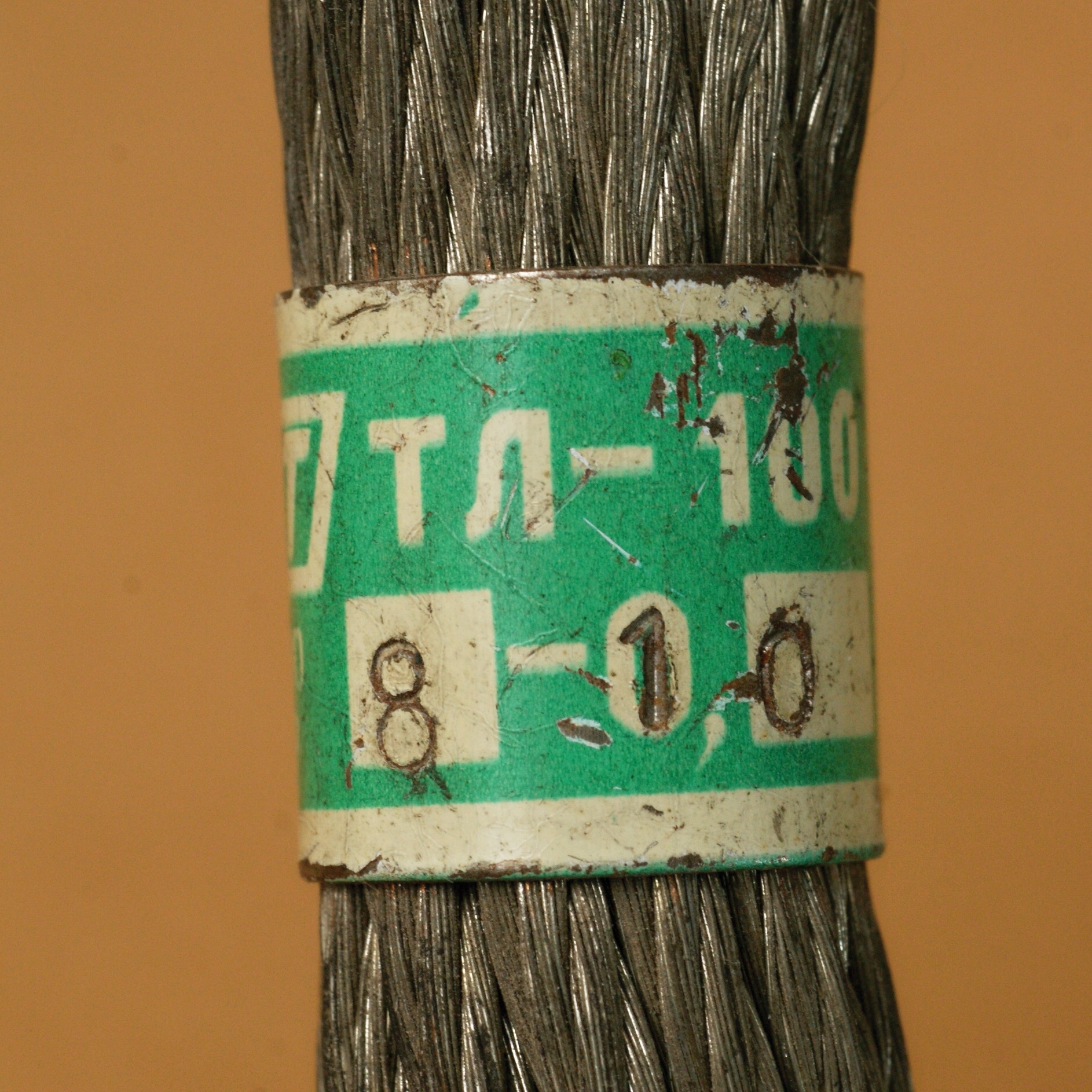

Повторяющееся обратное напряжение - от 300 до 1000 В (мой образец на 800 В)
Допустимый ударный ток - 1500 А (полусинусоида длительностью 10 мкс)
∫i2dt - 20000 А2*с
Обратный ток и ток утечки - не более 10 мА
Прямое падение напряжения - не более 1,1 В
Допустимая температура p-n структуры - +140°С
Номинальный ток управления - не более 0,60 А
Номинальное напряжение управления - не более 8 В
Допустимая скорость нарастания прямого тока 20 А/мкс
Допустимая скорость нарастания напряжения 100/мкс
Время включения при температуре +25/+140°С - 15/17 мкс
Время выключения при температуре +25/+140°С - 20/150 мкс
Допустимая энергия лавинного пробоя 4,0 Дж
Тепловое сопротивление 0,18 град/Вт

Источники:

1. Преображенский В.И., Зимин Е.Н. Силовые кремниевые вентили. М., "Энергия", 1971 (Б-ка электромонтера. Вып. 309).
2. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976
3. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
