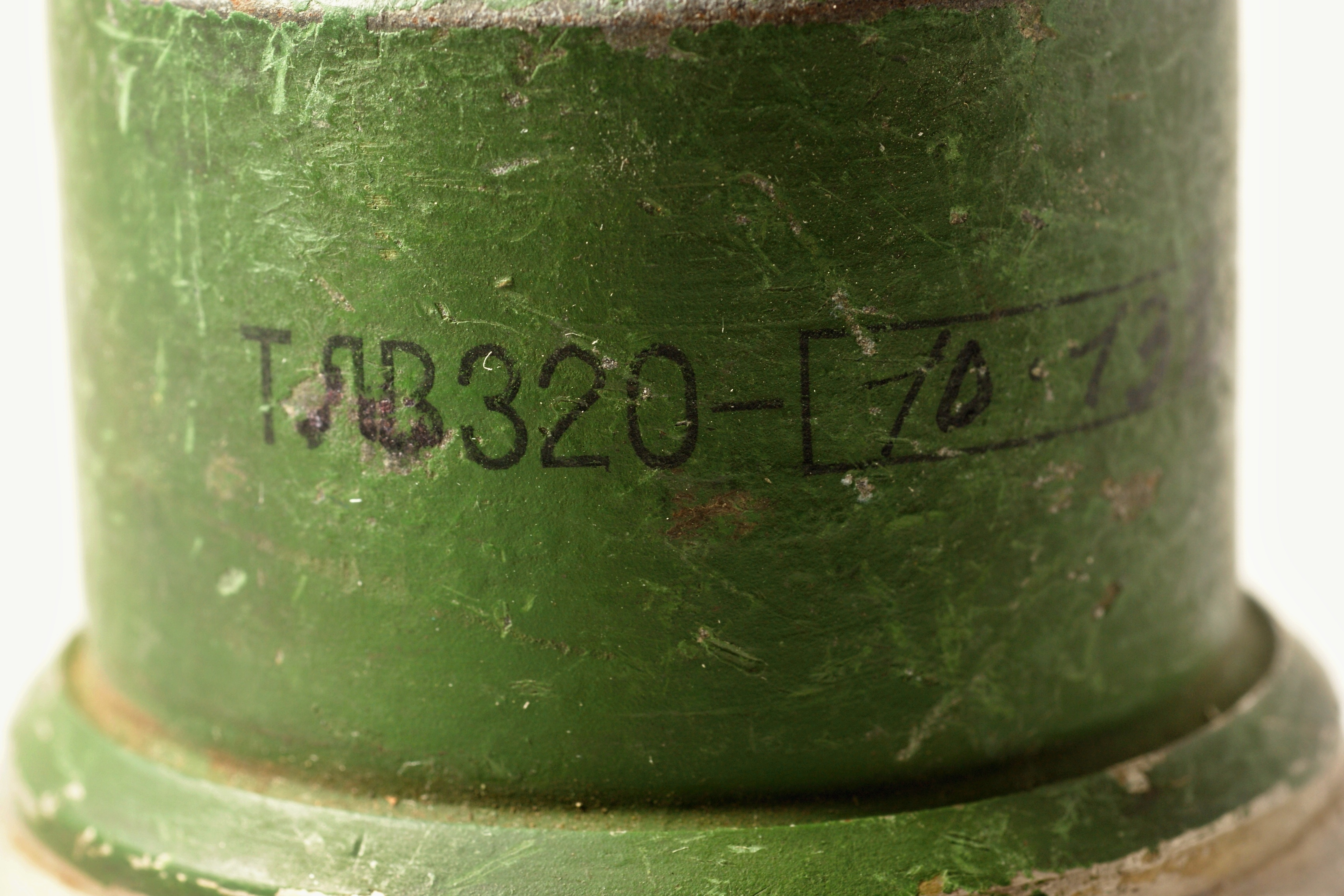

ТЛВ-320

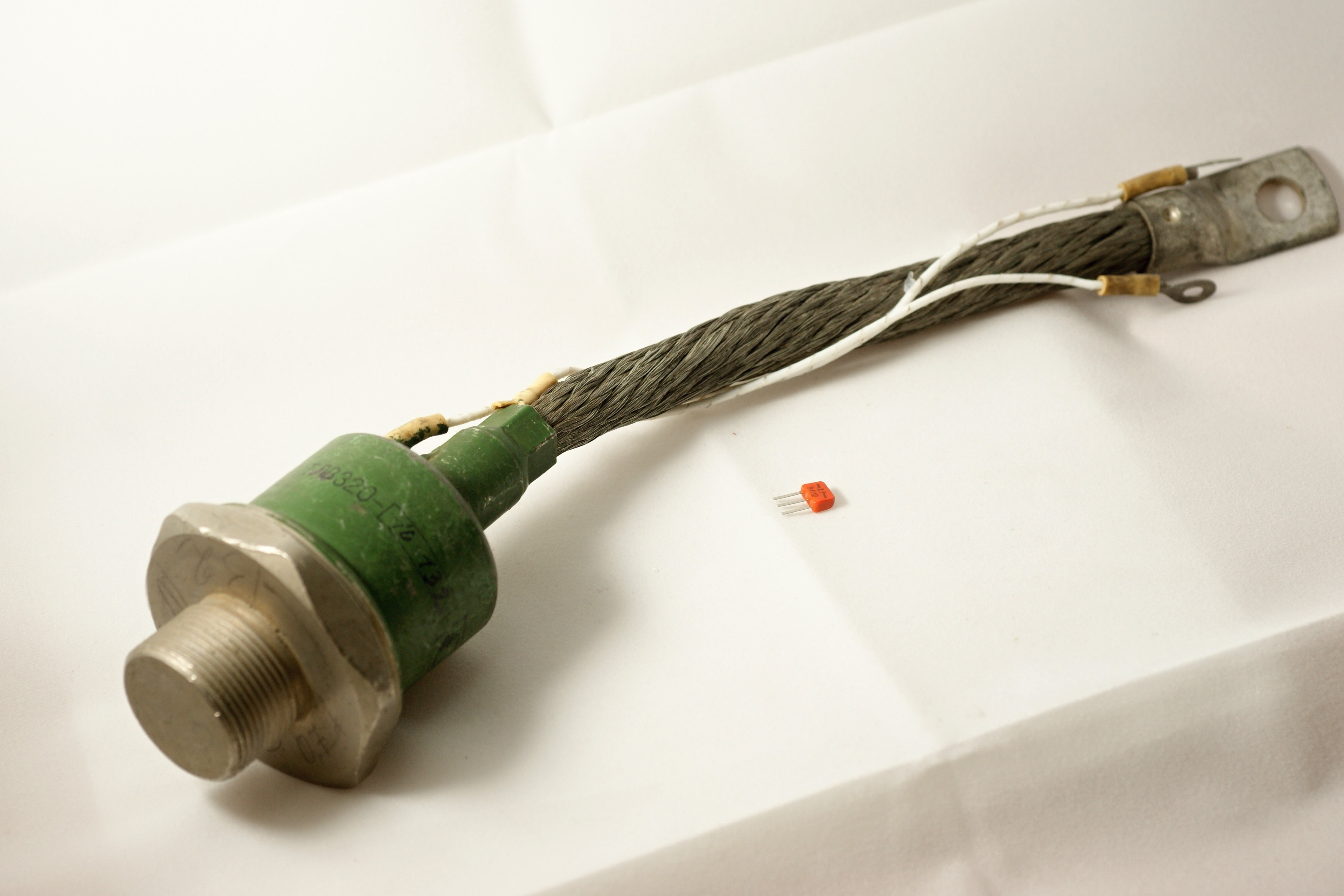

На первый взгляд - обычный силовой тиристор штыревой конструкции, таких пруд пруди. Однако, это представитель весьма редкого и малочисленного (я знаю всего о двух типах) семейства, (Т)иристор (Л)авинный с (В)одяным охлаждением на предельный ток до 320 ампер, так то! Стало быть, где-то должен лежать и съемный резервуар для охлаждающей воды к нему...

Впрочем, работать он может как с водяным охлаждением (при температуре окружающей среды +1...+30°С), так и с воздушным (-"- -50...+140°С).

Первоначально он назывался, судя по литературе, ВКДУЛВ-320. Но в жизни я такого не встречал.

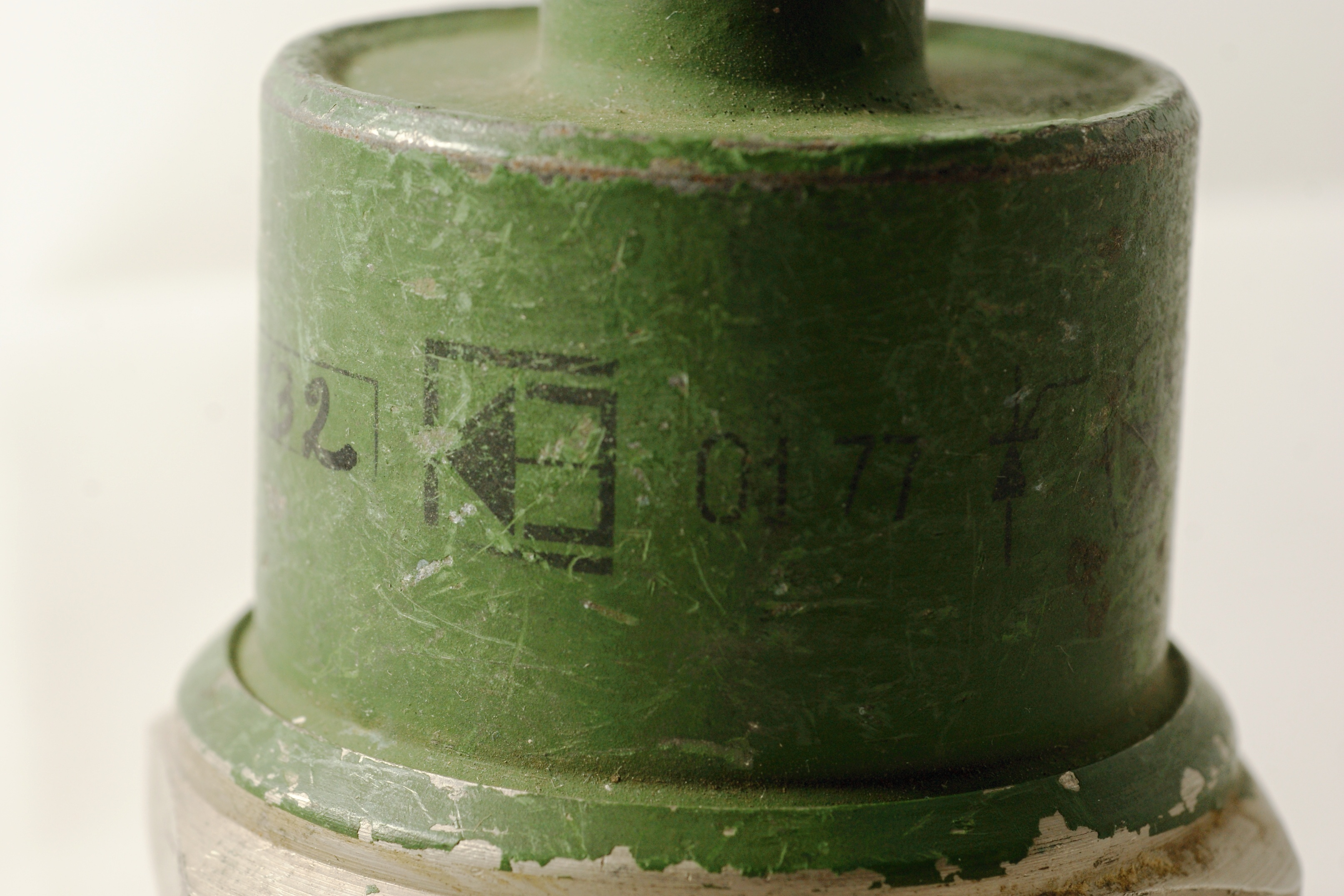

Производитель - саранский завод Электровыпрямитель.

Электрические параметры

Повторяющееся обратное напряжение - от 300 до 1500 В (мой образец на 1000 В)
Ударный ток - от 4400 А (при наихудшем сочетании параметров, tи 10 мс, температура кристалла +140°С) до 7200 А (1 мс, +25°С); при этом в некоторых источниках указывают 1500 А
∫i2dt - от 21750 А2*с (1 мс, +140°С) до 115200 А2*с (1 мс, +25°С)
Обратный ток и ток утечки - не более 40 мА
Прямое падение напряжения (среднее значение) - не более 0,87 В при токе 320 А; не более 1,85 В при перегрузке до 1000 А
Внутреннее тепловое сопротивление - 0,13°С/Вт
Отпирающий ток управления - не более 0,40 А
Отпирающее напряжение управления - не более 8 В
Неотпирающее напряжение управления - не менее 0,25 В

Источники:

1. Преображенский В.И., Зимин Е.Н. Силовые кремниевые вентили. М., "Энергия", 1971 (Б-ка электромонтера. Вып. 309).
2. Тиристорные преобразователи высокой частоты. Л., "Энергия", 1973.
3. Чебовский О.Г. и др. Силовые полупроводниковые приборы (справочник). М., "Энергия", 1975.
4. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
5. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
