ТМ2Г, ТМ-2З

Германиевые микромодульные p-n-p транзисторы. Это маломощные среднечастотные приборы, варианты "А" и "Б" имеют граничную частоту 3 МГц, "В" и "Г" 9 МГц, "Д" может работать до 20 МГц. Справочный листок на них.

В целом микромодульные транзисторы вряд ли можно отнести к каким-то особо необычным изделиям, как с технической, так и с исторической точки зрения. Но вот этот образец интересен.

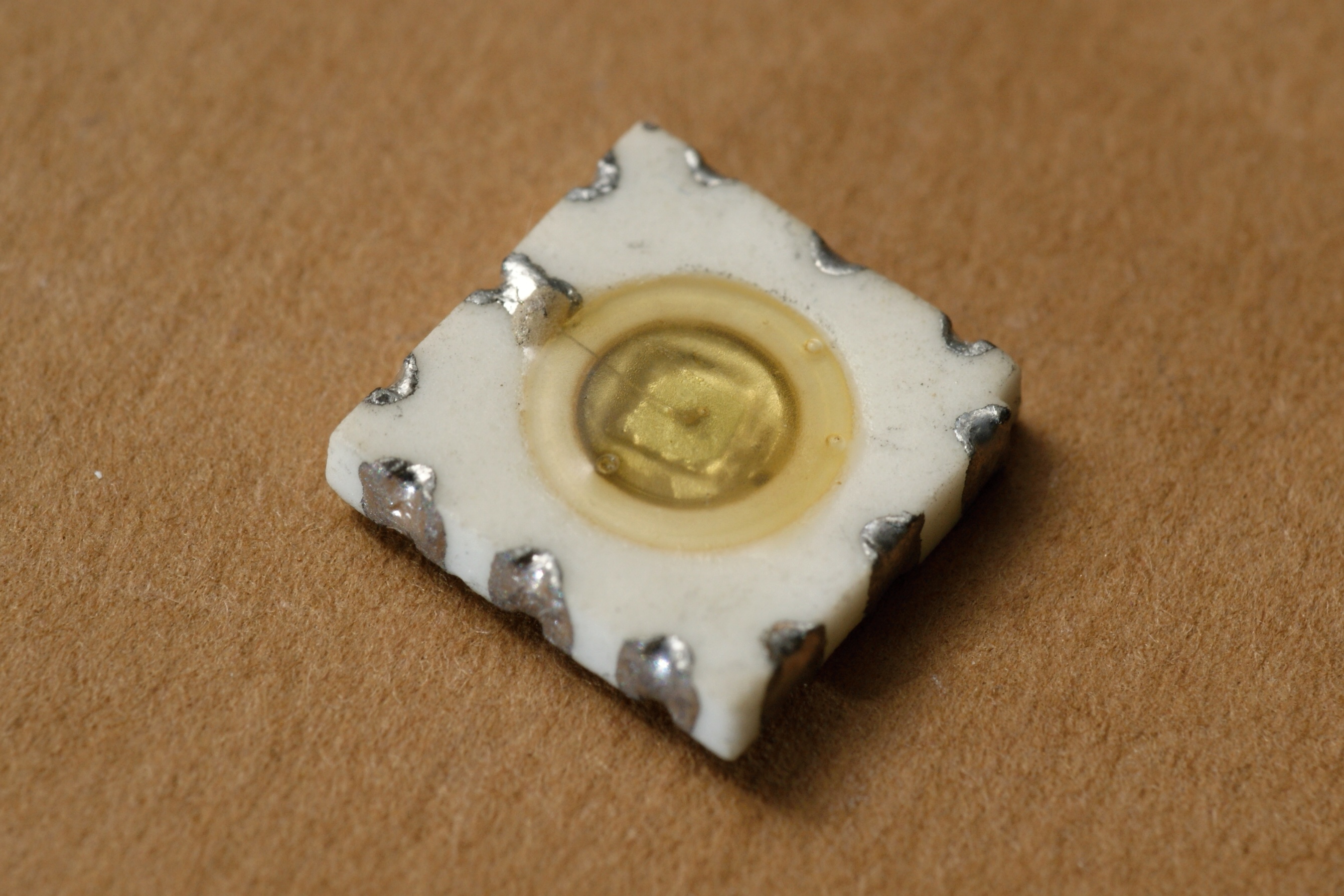

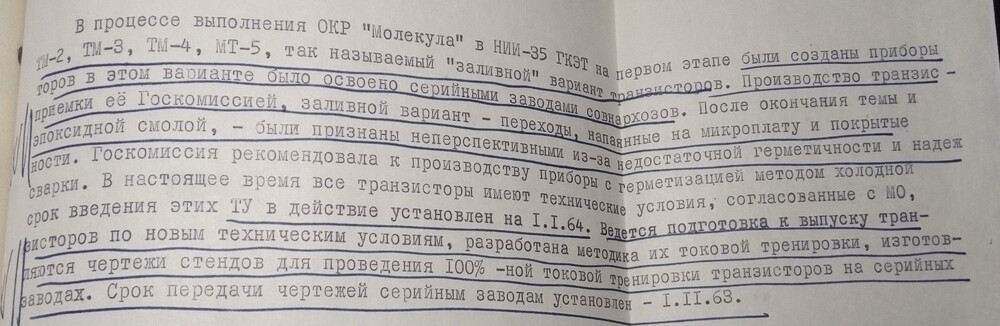

Во-первых, обычно подобные транзисторы представляют собой металлический герметизированный колпачок, устанавливаемый на микромодульной плате; в том числе и ТМ-2 более поздних выпусков. Здесь же мы видим бескорпусной кристалл, размещенный в углублении платы и залитый компаундом. Да и сама плата отличается от привычных, а именно расположение отверстий для выводов. Вероятно, это нечто из периода ранних отработок технологии.

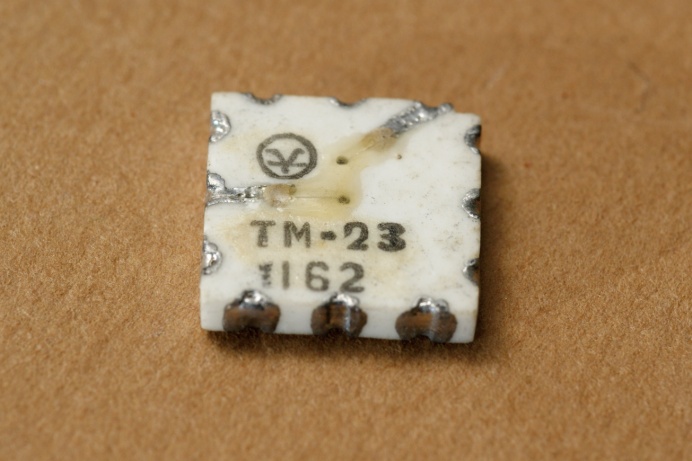

А второе - название. Точно даже не известно, буква ли "З" в нём, или цифра "3". И тот, и другой варианты выглядят странно. Букву "З", как и иные буквы, схожие по начертанию с цифрами (к примеру "О"), было запрещено использовать в наименованиях транзисторов и прочих радиодеталей, во избежание возможной путаницы. А если это тройка, то транзистор имеет двадцать третий порядковый номер, что явная нелепица, ибо нумерация ТМ остановилась гораздо раньше. Третью версию - всего лишь возможную - можно выдвинуть, если вспомнить, что такие транзисторы выпускались и с дополнительной тройкой на конце, ТМ-2А-3 и пр. Если добавить к этому, что самые ранние разработки были без буквы, то можно предположить, что перед нами некий нигде не упомянутый ТМ-2-3. Второй дефис почему-то не напечатали :))

Разработчик и производитель - московский НИИ-35 "Пульсар". В дальнейшем их выпуск передали на запорожскую "Гамму".

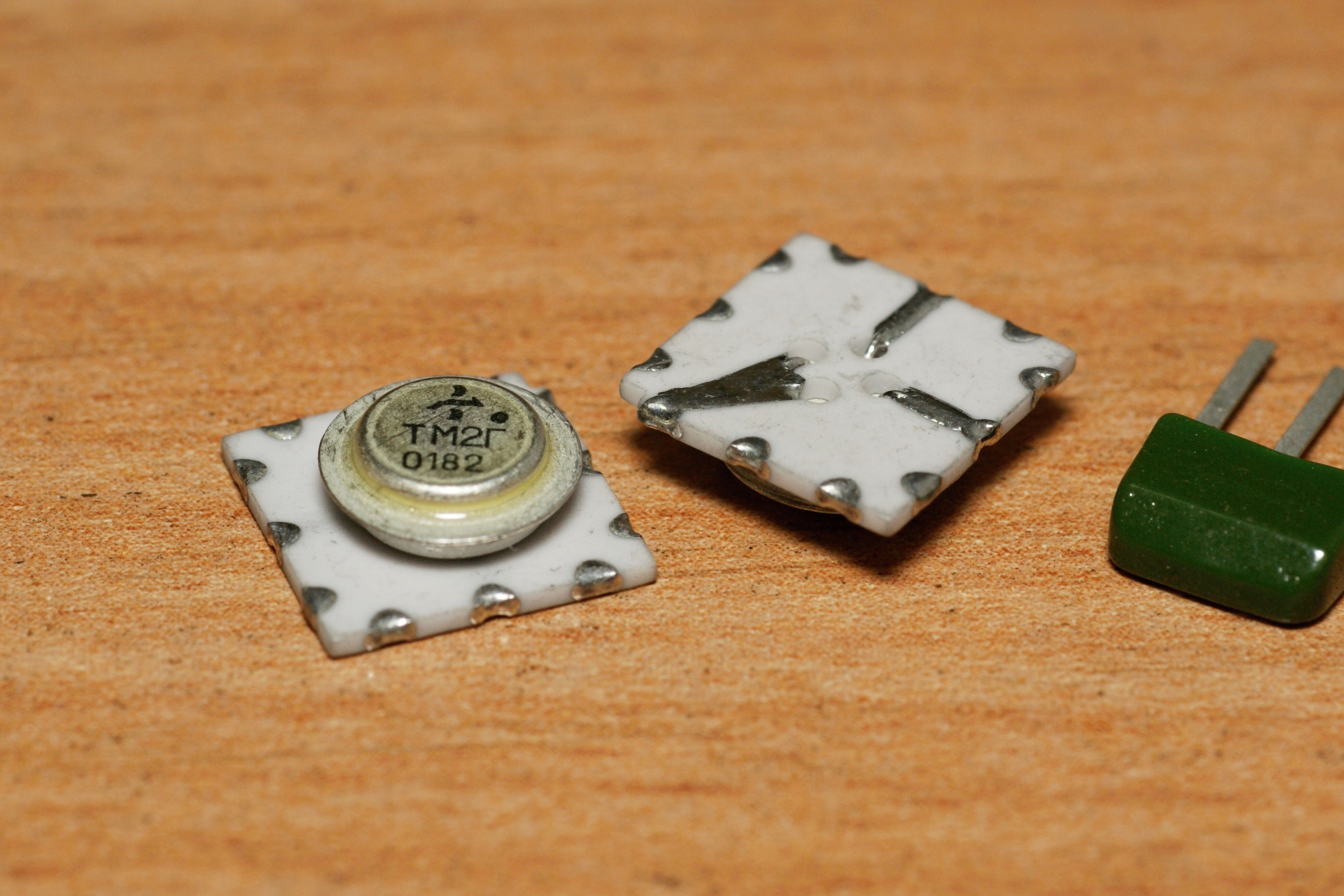

Вот поздний ТМ2Г вполне стандартен:

Источники:

1. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 5-е. "Техника", 1970.
2. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971.
3. Верхопятницкий П.Д. Конструирование судовой автоматики на микромодулях. Л., "Судостроение", 1971.
4. Полупроводниковые приборы. Справочник. Том XI. Транзисторы. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт.
5. Полупроводниковые приборы: Транзисторы. Справочник/В. А. Аронов, А. В. Баюков, А. А. Зайцев и др. Под общ. ред. Н. Н. Горюнова,— М.: Энергоиздат, 1982.
6. Полупроводниковые приборы: Транзисторы. Справочник/Под общей редакцией Н. Н. Горюнова. Издание второе, переработанное, - М.: Энергоатомиздат, 1985.
