| Трансформатор согласующий Низкой Частоты, 3-ий
тип, 5-ый типономинал.

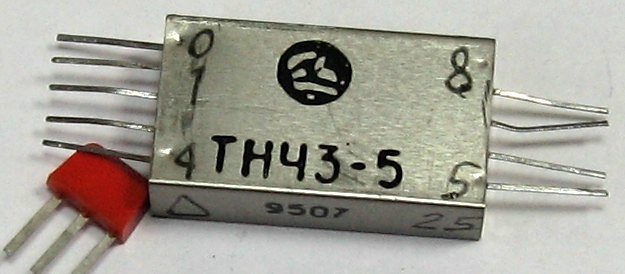

Довольно необычный трансформатор... я поначалу даже не понял что это такое. Предназначен для согласования сигнальных линий (входное сопротивление 2х3000 Ом, выходное - 2х100 Ом) в диапазоне частот 300...40000 Гц в интегральных схемах. Справочный лист на трансформаторы этой серии. Производитель - Ставропольское ПО "Изумруд".
|
 |

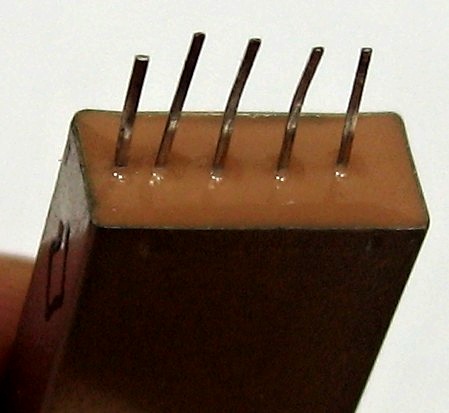

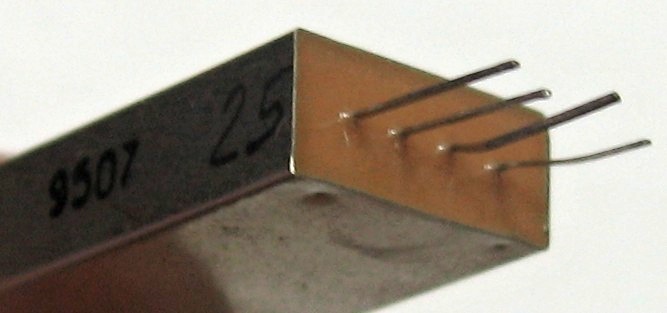

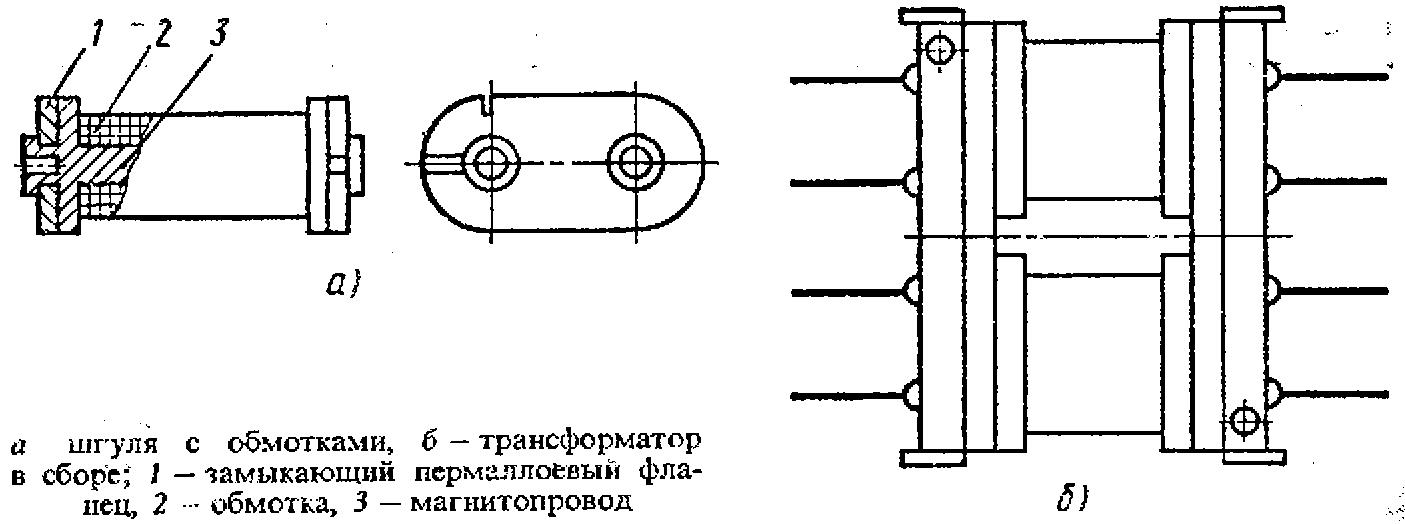

Трансформаторы ТНЧ3 имеют два магнитопровода с обмотками в виде шпули, выполненные из пермаллоя и соединенные между собой замыкающим фланцем:
Источники:
1. Горобец А.И. и др. Справочник по конструированию радиоэлектронной
аппаратуры (печатные узлы) / А.И. Горобец, А.И. Степаненко, В.М. Коронкевич. - К.: Технiка, 1985
2. Никулин Н.В., Назаров А.С. Радиоматериалы и радиокомпоненты: Учеб. пособ. для сред. ПТУ. - 3-е изд., перераб. и доп. - М.: Высш. шк. (профтехобразование), 1986.
3. Трансформаторы и дроссели. Справочник. Том II. Всесоюзный
научно-исследовательский институт "Электронстандарт". 1986.
