ТО-10

тиристор ТО-10

Производитель - опытный завод СКТБ полупроводниковой техники, ныне ОАО "Оптрон" (г.Ставрополь).

Наряду с ТО-6,3, это - один из первых отечественных оптотиристоров; в дальнейшем на замену им были разработаны ТО125-10. Коммутируемый ток 10 А, повторяющееся напряжение (у моих образцов) 400 и 700 В, время выключения 25 мкс. Остальные параметры неизвестны. Вероятнее всего, буквы в названии тиристоров поздних выпусков ("СЕТУ") тоже имеют отношение к расшифровке параметров, но точных данных нет.

Предназначены для работы в электротехнических силовых цепях постоянного и переменного тока частотой до 500 Гц. В этих оптронах в качестве излучателя используется светодиод типа АЛ107 с относительно невысоким значением допустимого прямого тока; поэтому основной режим работы этих оптопар (по входной цепи) — импульсный.

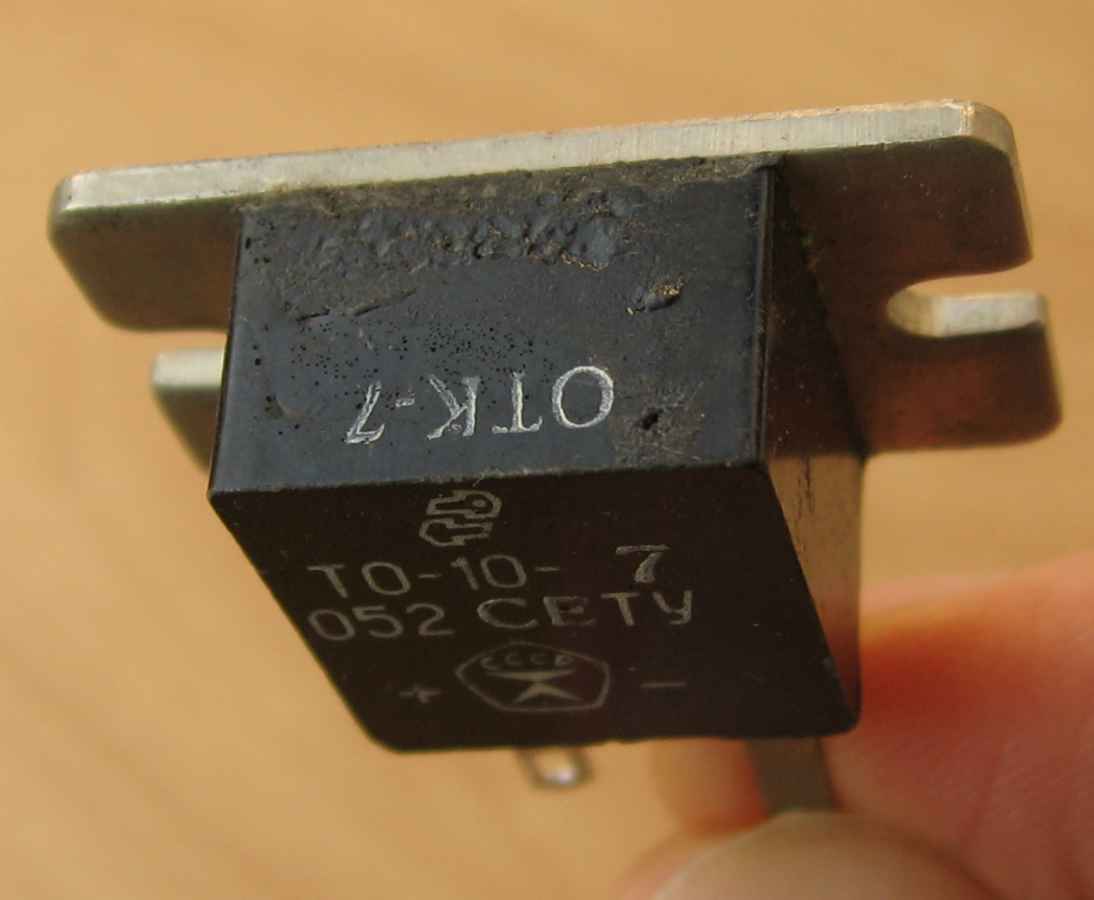

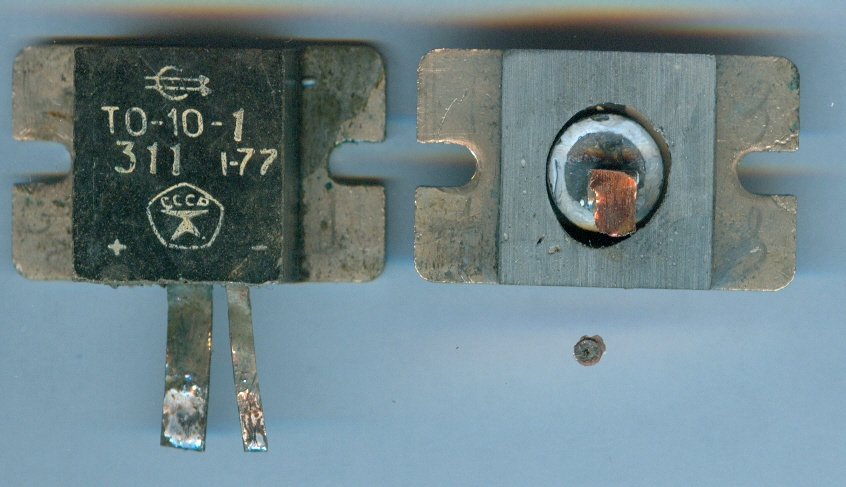

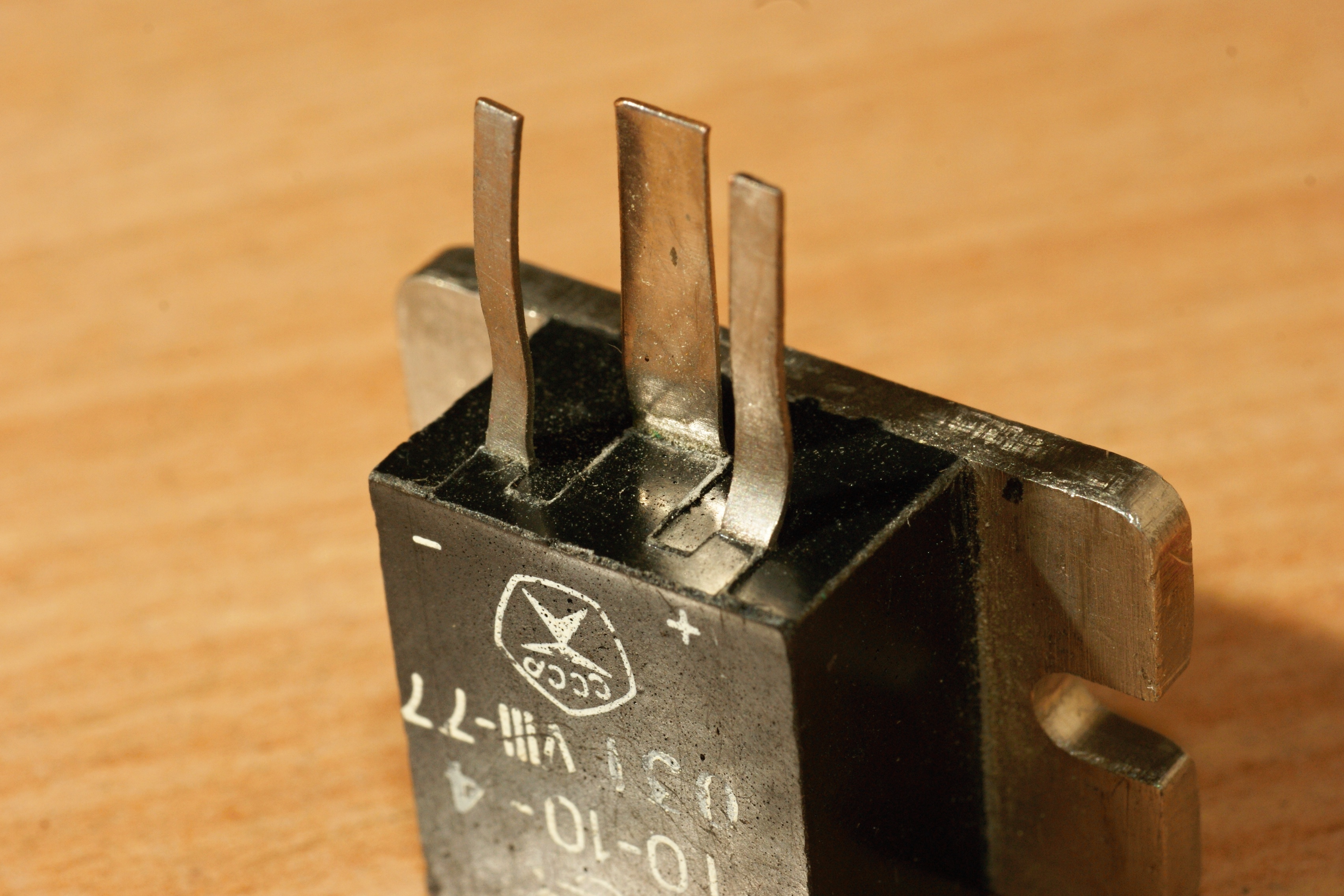

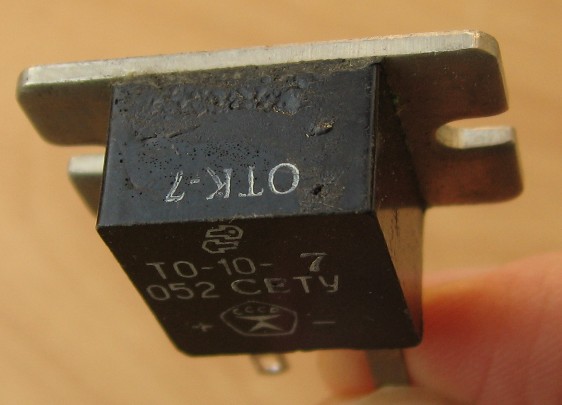

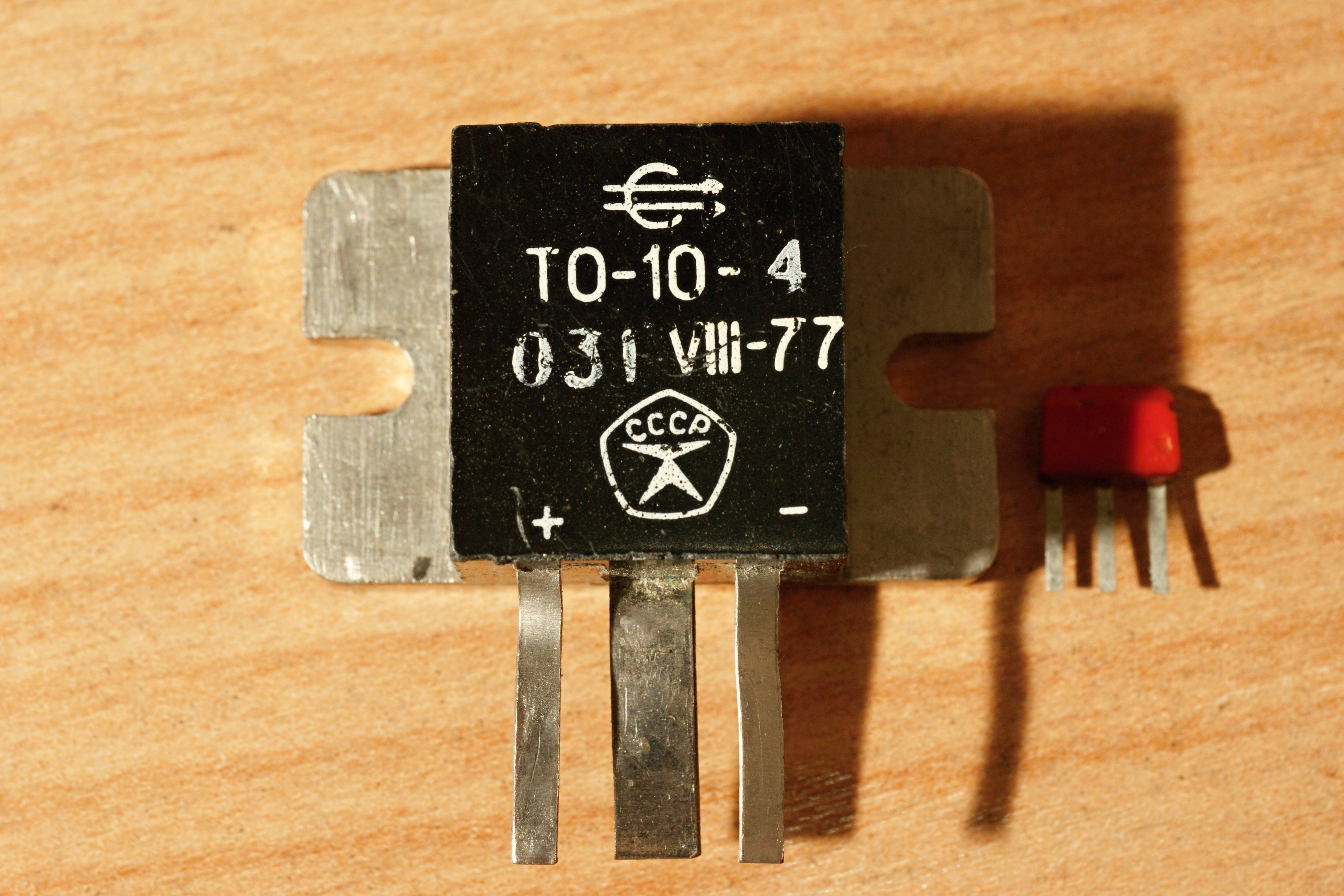

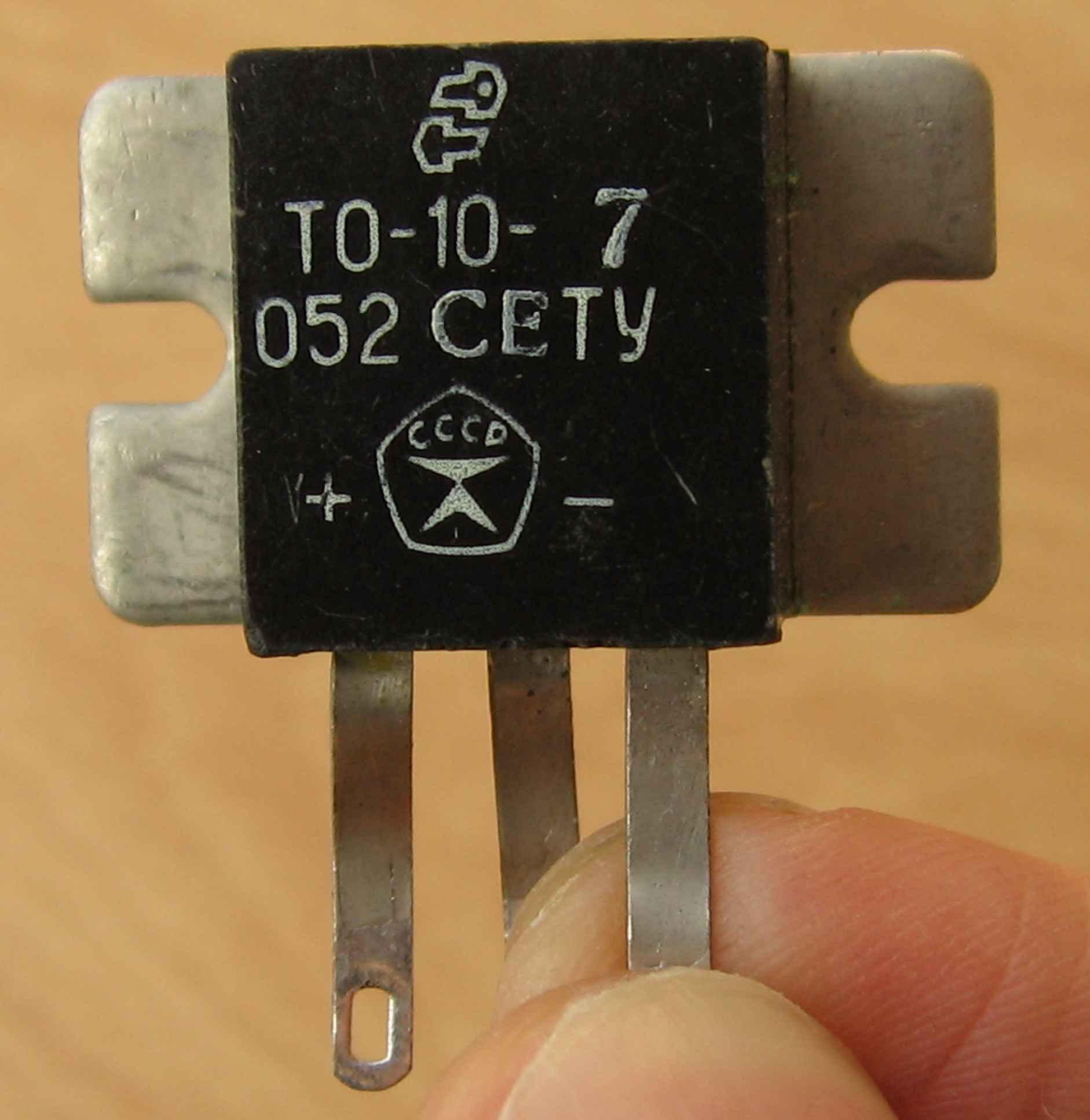

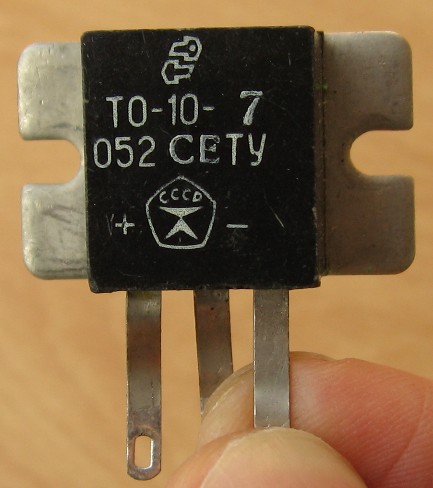

Качество исполнение, традиционно для приборов этого завода, увы, невысокое:

тиристор ТО-10

тиристор ТО-10

тиристор ТО-10

тиристор ТО-10
(фото с форума "Портативного ретрорадио")

Источники:

1. Носов Ю.Р., Сидоров А.С. Оптроны и их применение. - М.: Радио и связь, 1981.
