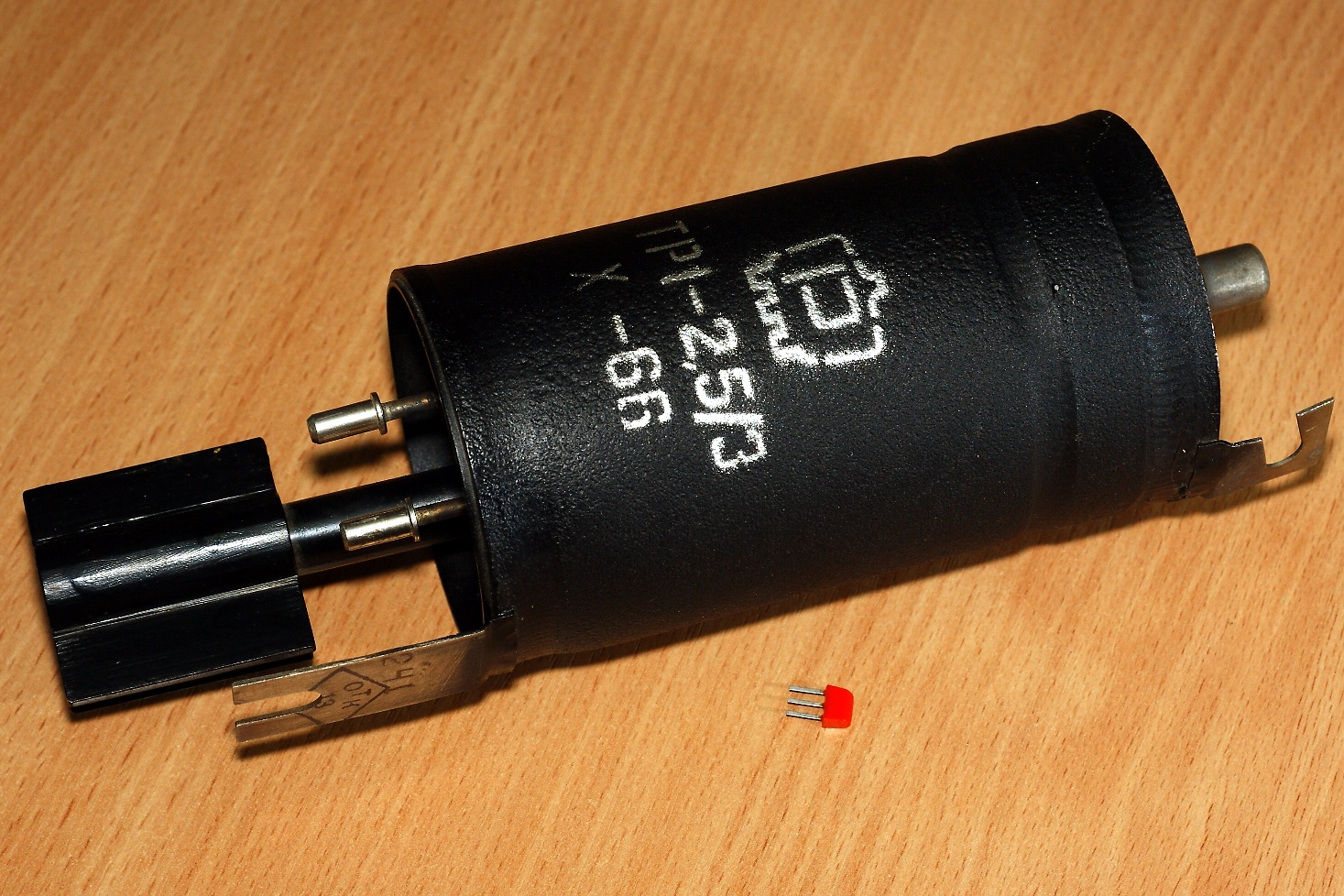

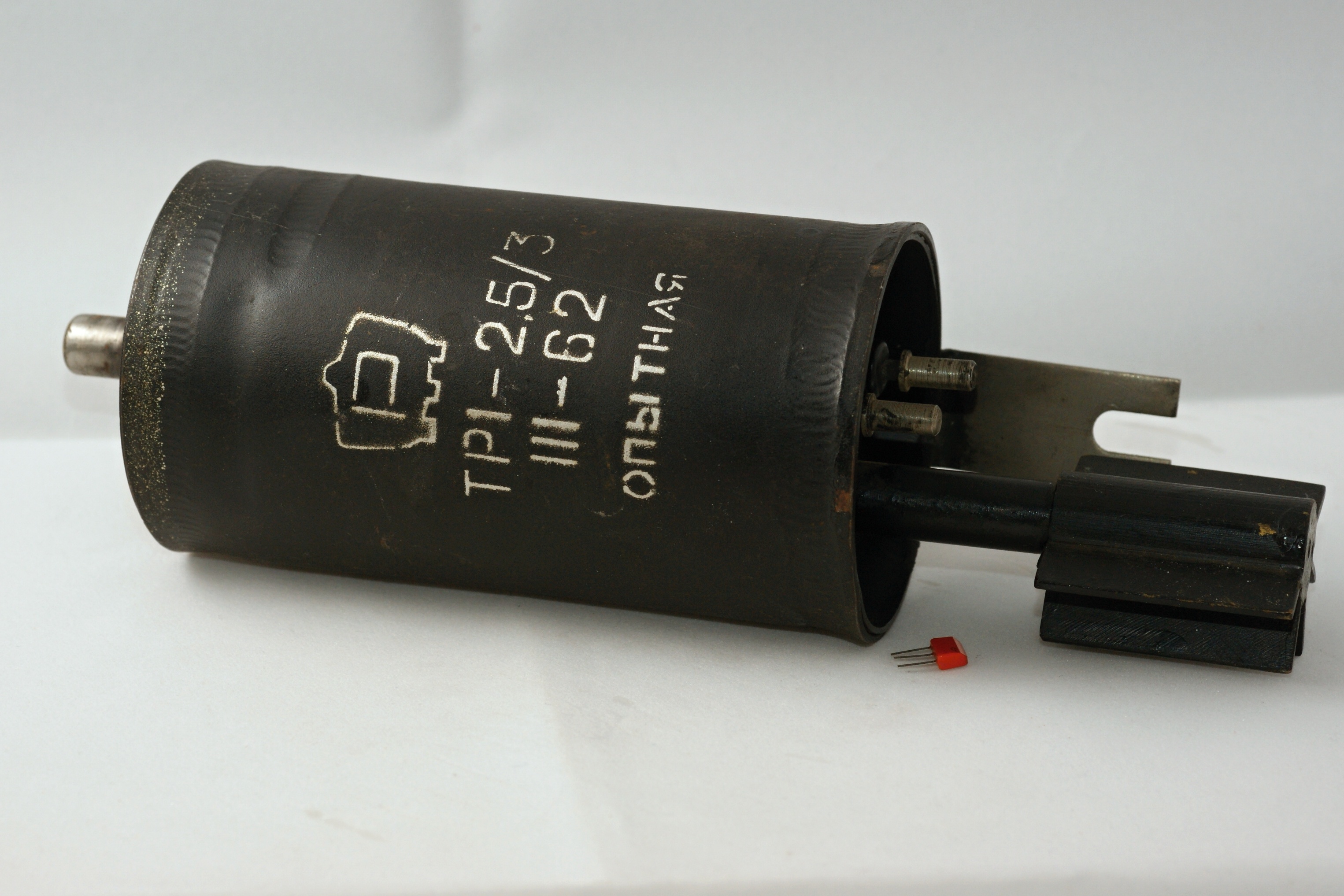

ТР1-2,5/3

Высоковольтный тиратрон с ртутным наполнением в металлическом баллоне. Максимальный ток 2,5 А, максимальное напряжение 3 кВ. Предназначен для работы в выпрямителях, инверторах и преобразователях частоты. Катод оксидный косвенного накала.

Хотя он относится к последним разработкам мощных ртутных приборов с накалённым катодом, но довольно редок в наше время.

Производитель - Рязанский завод электронных приборов.

Данные из отраслевого каталога на него.

Номинальные электрические данные

Напряжение накала - 5 В
Ток накала - 6,5 А
Сопротивление в цепи сетки - 100 кОм
Время прогрева - 5 сек
Напряжение отпирания -7+5 В
Напряжение разбежки - 6 В
Диапазон рабочих температур +15...+45°С
Долговечность не менее 500 ч
Охлаждение естественное

Источники:

1. Справочник по электронным приборам. Гурлев Д.С. Изд. 5-е, исправленное и дополненное. "Технiка", 1974.
23. Электровакуумные приборы. Газоразрядные приборы. Сборник справочных листов. Том IX. ВНИИ "Электронстандарт", 1984.
