Ртутные тиратроны в нынешнее время весьма редки. То, что они давно сняты с производства, это понятно. Но и оставшиеся мало кто хранит, ртуть - штука, вызывающая опасения. Так что любое пополнение коллекции из этого раздела - событие.

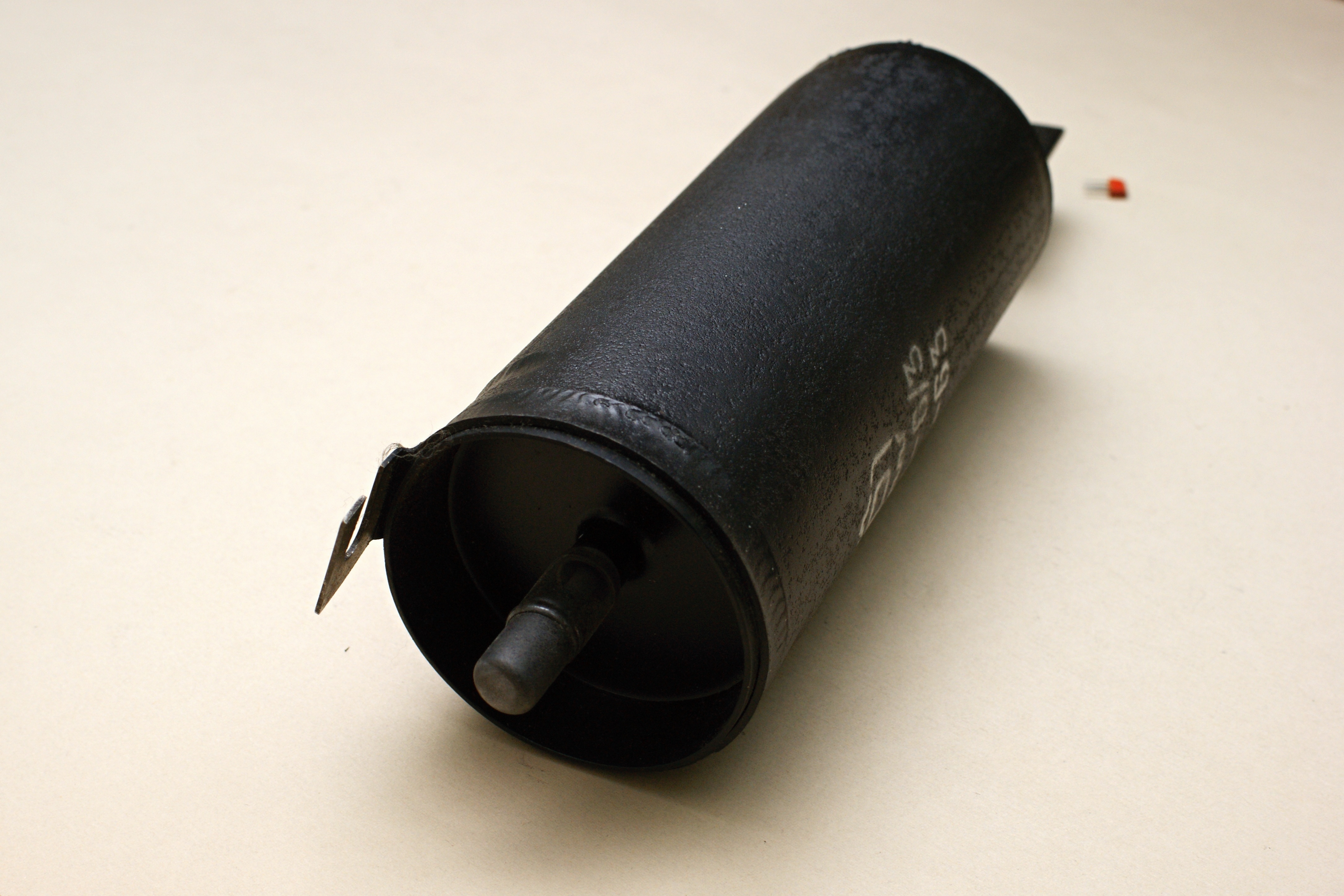

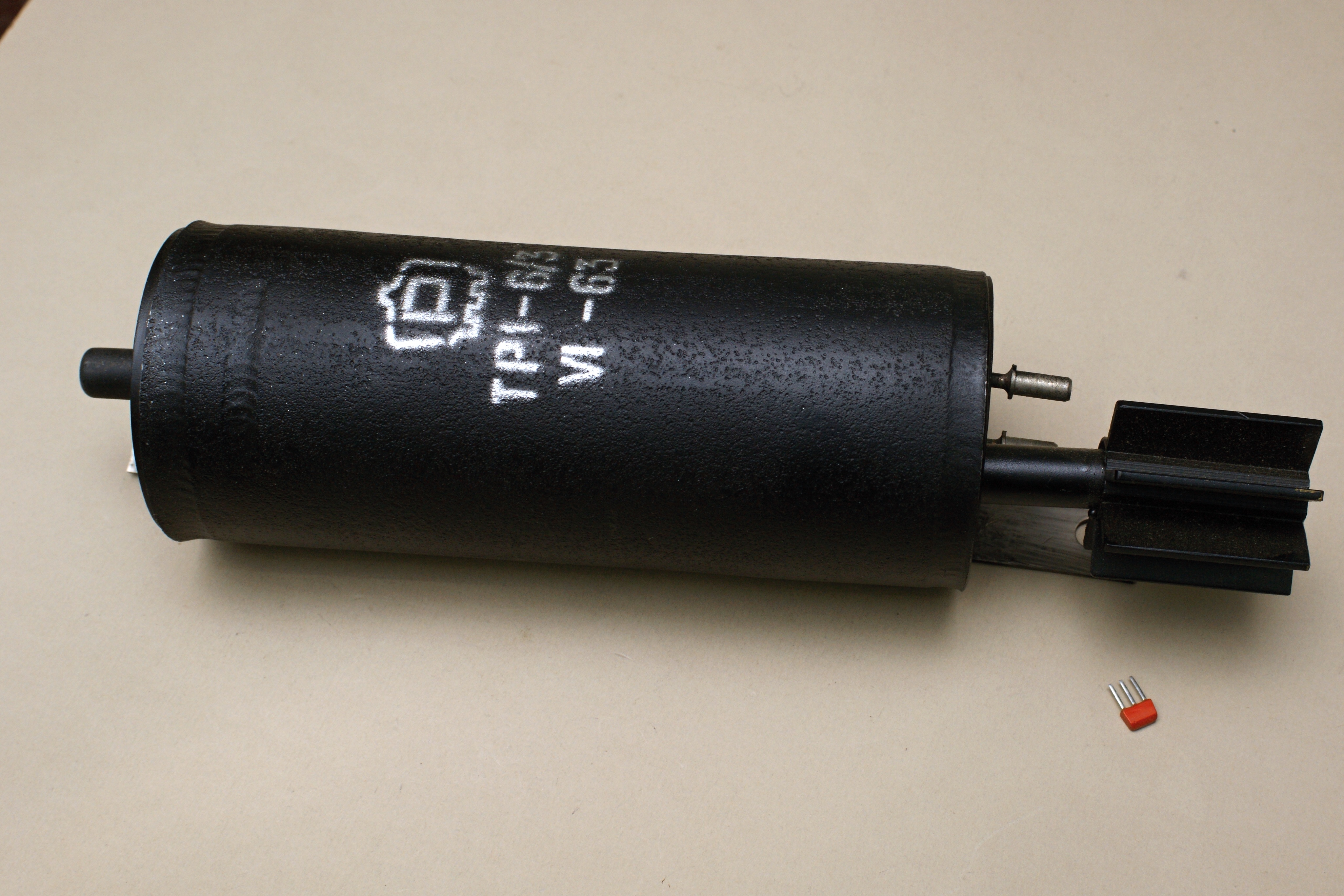

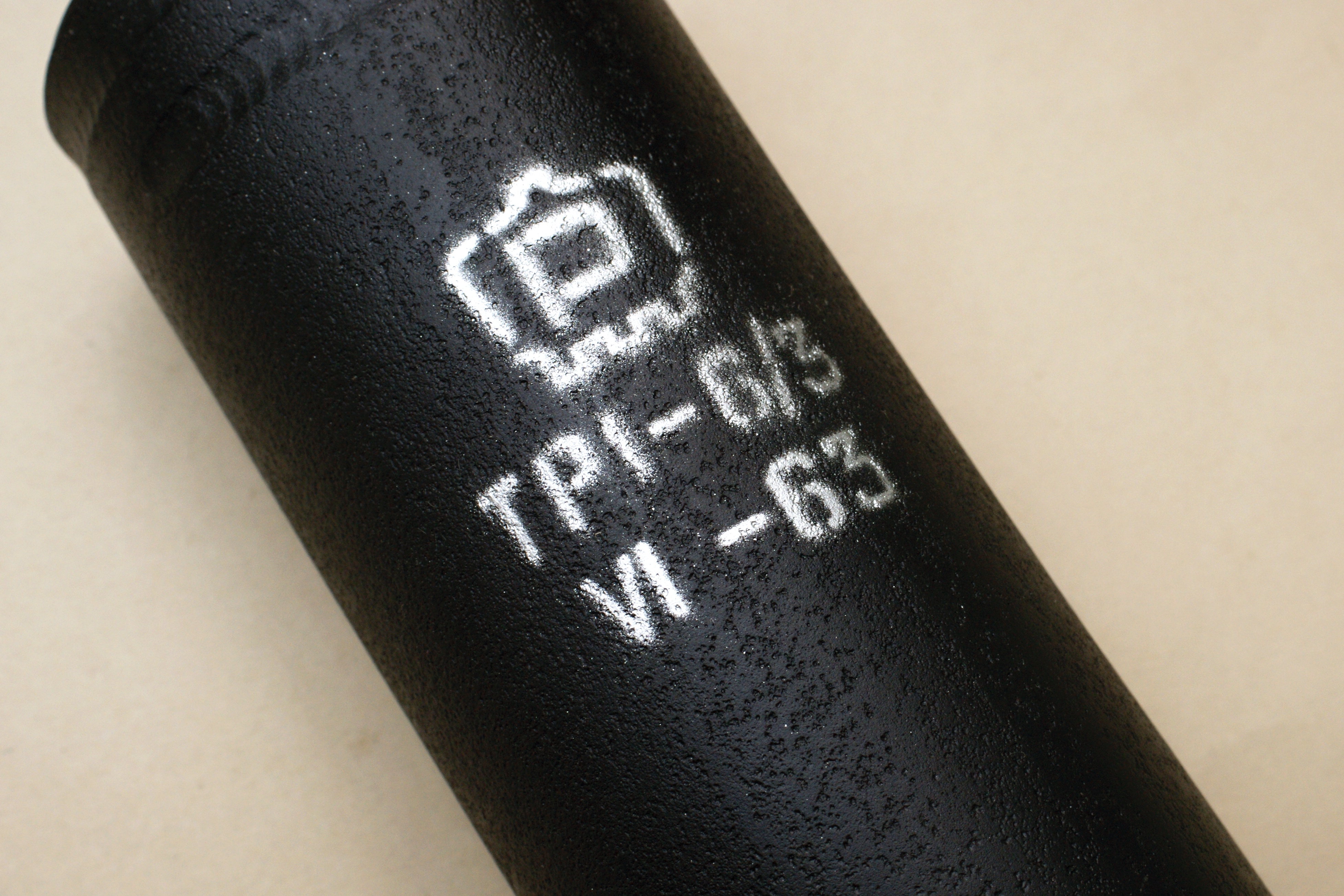

Так и этот ТР1-6/3, я ему рад. Хотя технически он вполне обычен, высоковольтный тиратрон в металлическом баллоне, конструкция довольно типовая. Максимальный ток 6 А, максимальное напряжение 3 кВ. Предназначен для работы в выпрямителях и преобразователях тока сетевой частоты.
Разработан тиратрон был, скорее всего, в ОКБ-211 (ОКБ ленинградского завода "Светлана"), а затем передан на завод №688 (Рязанский завод электронных приборов).
Данные из отраслевого каталога на него, очень краткие, и технический формуляр (то, что потом стало заводским паспортом).
 | |
| |
| Амплитуда тока анода до 40 А |
| |
| |
| |
| |
| |
| Гарантийный срок хранения 4 года |

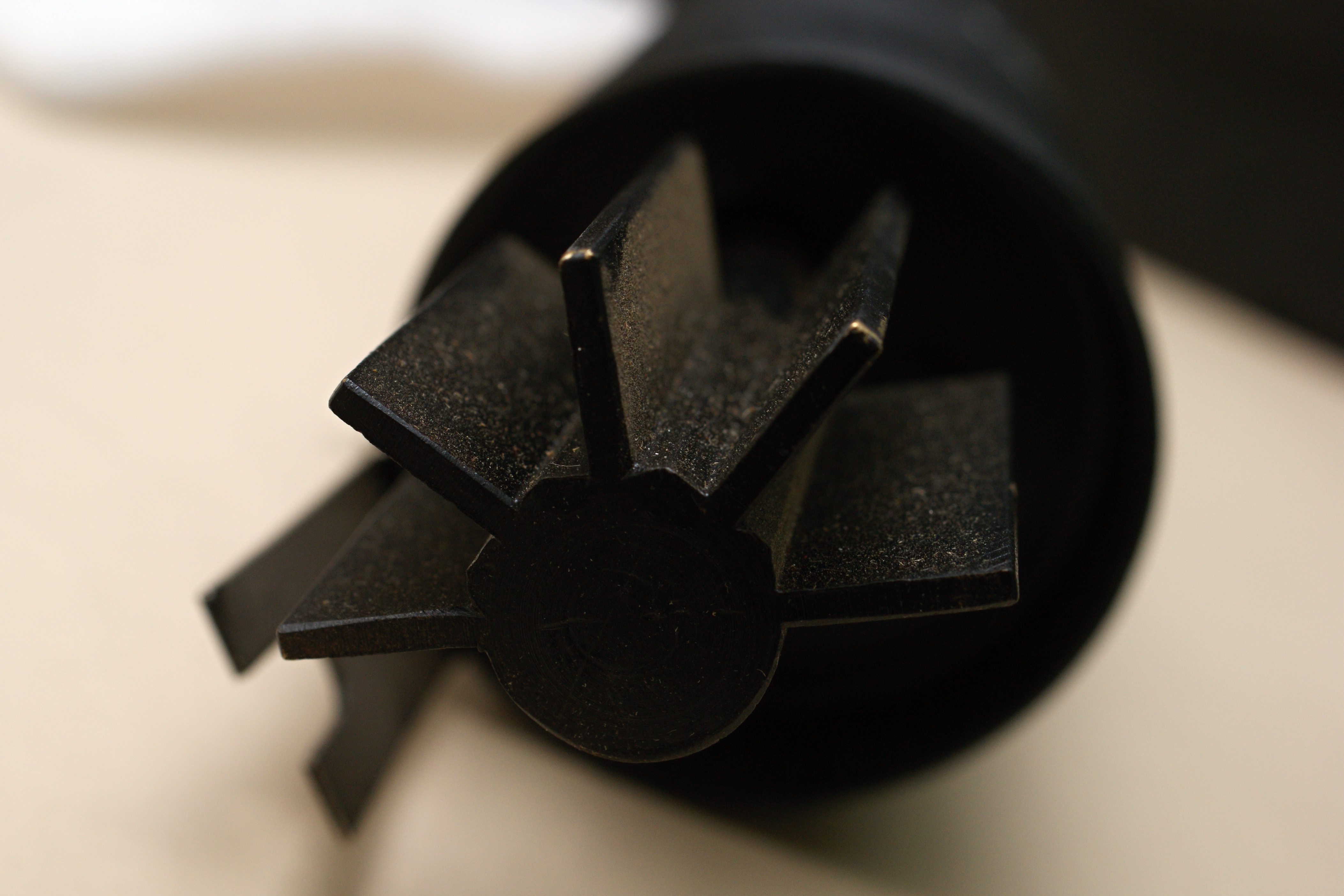

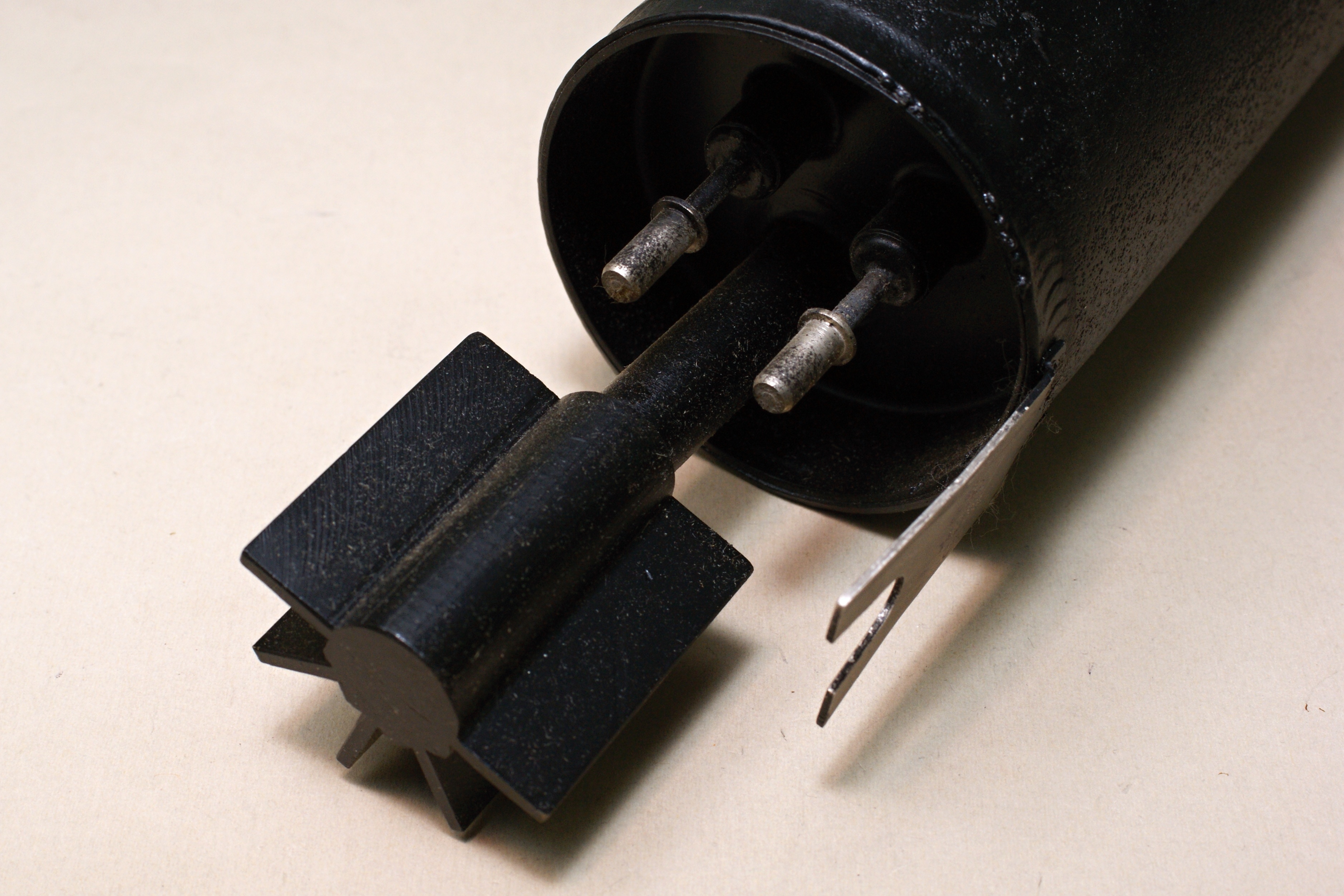

Самая приметная штука в нём, это, конечно, небольшой вынесенный радиатор. С ним вид прибора вызывает не очень приятные для 2025 года ассоциации...
Источники:
1. Электровакуумные приборы. Газоразрядные приборы. Сборник справочных листов. Том IX. ВНИИ "Электронстандарт", 1984.
