Измерители мощности (термосопротивления) ТШ-1, ТШ-2

Измерительные термосопротивления в основном предназначены для использования в радиотехнической индикаторной или измерительной аппаратуре с целью измерения мощности от долей микроватта до нескольких милливатт на сверхвысоких частотах.

Серия широкополосных термосопротивлений в составе ТШ-1 и ТШ-2 была разработана в конце 50-х годов, дополняя уже существующие измерители серии Т8. Разработчик и производитель - Московский приборный завод.

Эти элементы относятся к группе термисторов прямого подогрева. Разогрев полупроводника производится за счёт токов, протекающих через рабочее тело термистора.

Полупроводниковый элемент термосопротивления представляет собой цилиндр из смеси двуокиси титана с окислами магния, кобальта и ванадия. Элемент снабжен проволочными платиновыми электродами диаметром 0,02мм, приваренными к значительно более массивным металлическим выводам. Проводники для жесткости оплавлены в местах выхода из стеклянного баллончика.

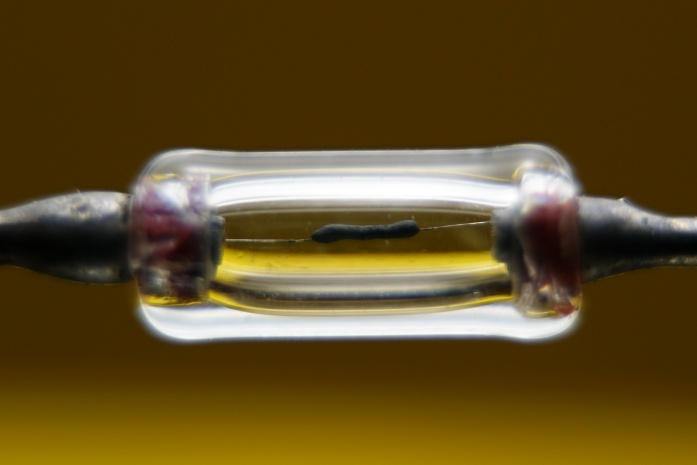

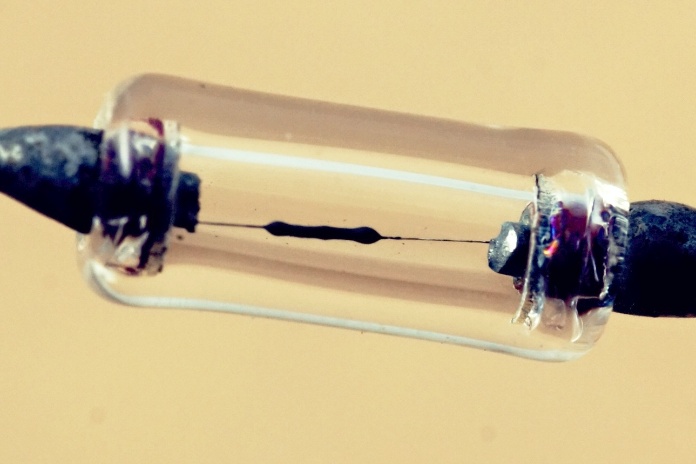

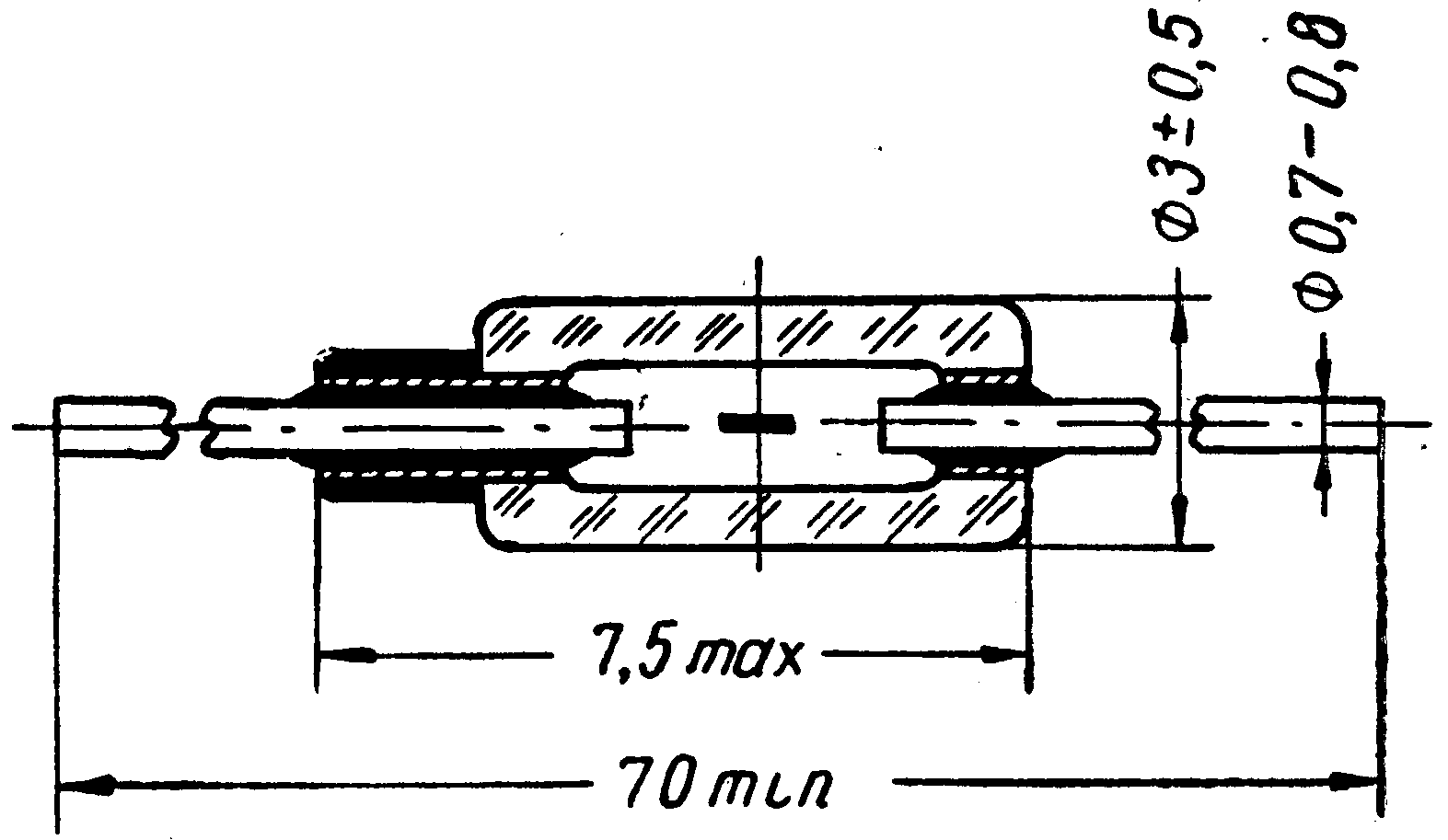

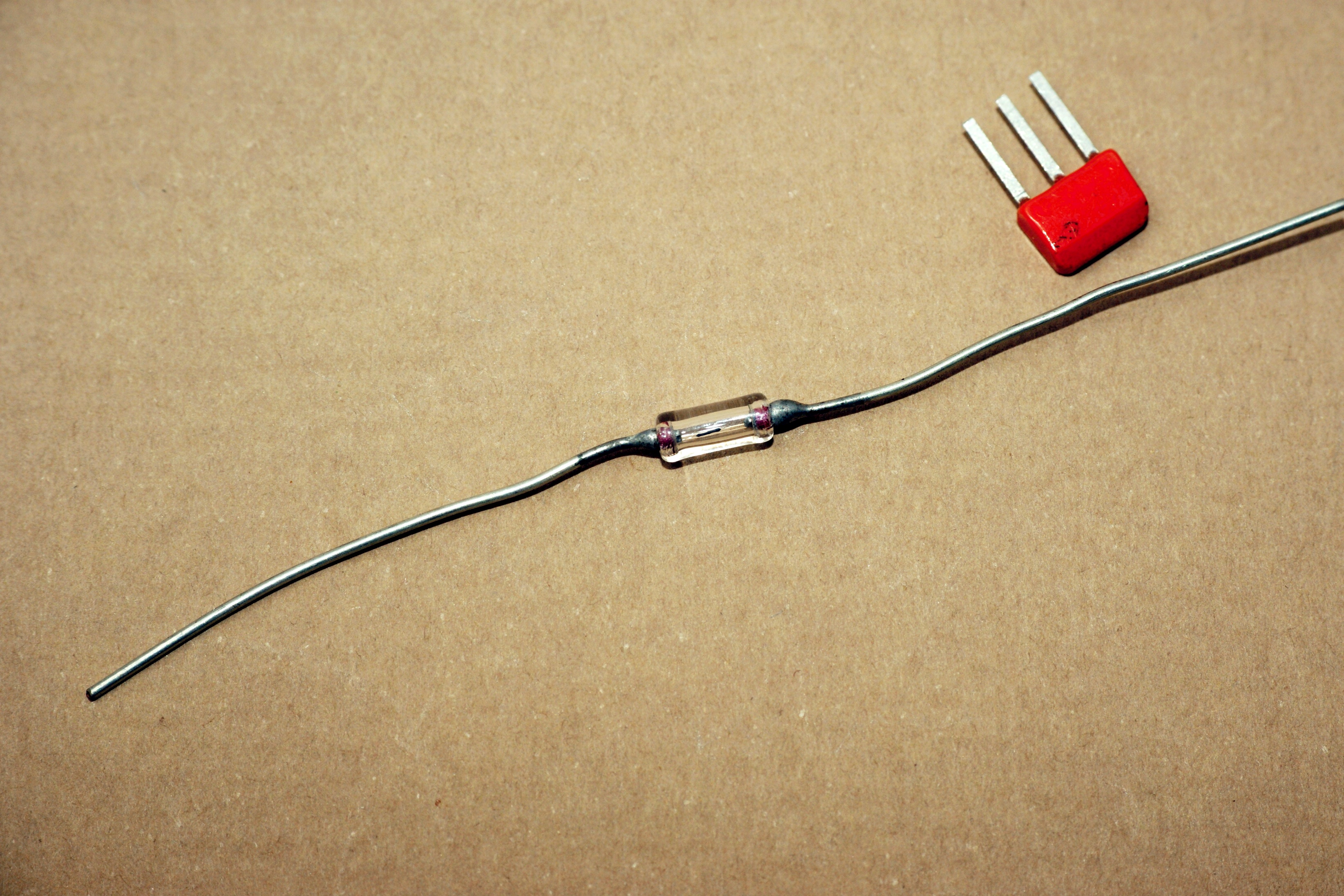

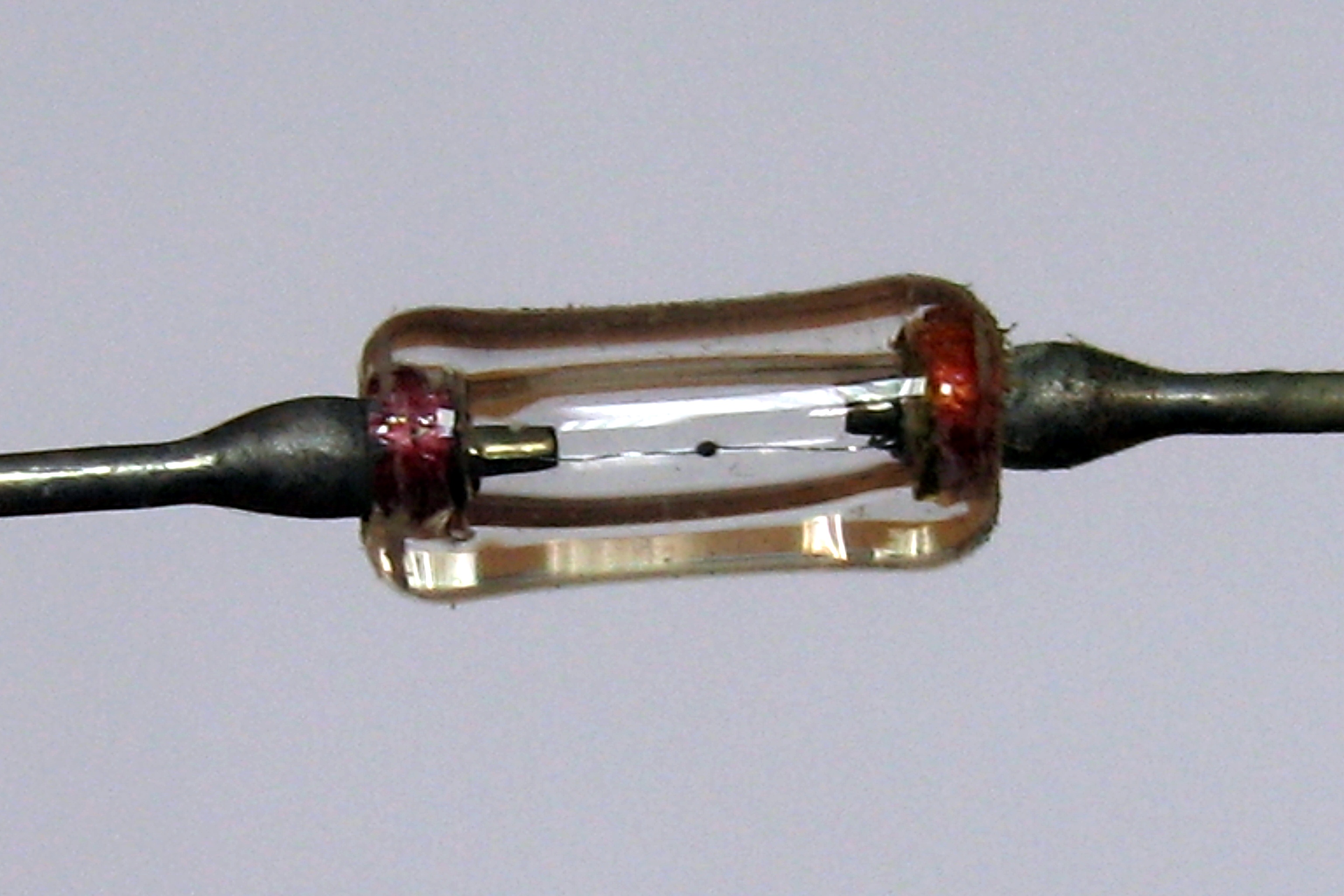

Термисторы типа ТШ-1 и ТШ-2 имеют конструктивное оформление в виде стеклянного баллончика диаметром 3 мм и длиной 7 мм, в котором расположен чувствительный элемент.

Необходимо помнить, что термисторы ТШ обладают фотоэффектом, поэтому располагать их рядом с сильными источниками света нельзя.

ТШ-1

Электрические параметры

максимально допустимая температура +180°С
отношение сопротивлений при температурах 20/100 °С - 2,5...3,5
диапазон значений номинального сопротивления - 2050...2910 Ом*
сопротивление в рабочей точке - 125 Ом*
рабочая мощность при комнатной температуре - от 7 до 11 мВт
температурный коэффициент -1,0...-5,8 %/°С
температурная постоянная 1500...5000 К
постоянная времени 0,5...2,5 сек
динамическое сопротивление -80...-28 Ом
ЭДС третьей гармоники не превышает 2 мВ
* не знаю, как это согласуется друг с другом...

Более подробно можно прочитать в справочном листке. И да, они грибоустойчивы :))


ТШ-2

Электрические параметры

максимально допустимая температура +180°С
отношение сопротивлений при температурах 20/100 °С - 2,5...3,5
рабочая мощность при комнатной температуре - от 13,5 до 17,5 мВт
сопротивление в рабочей точке - 150 Ом
динамическое сопротивление -70...-26 Ом
температурный коэффициент -1,0...-5,8 %/°С
температурная постоянная 1500...5000 К
постоянная времени 0,5...2,5 сек
ЭДС третьей гармоники не превышает 2 мВ

Подробный справочный лист на них.

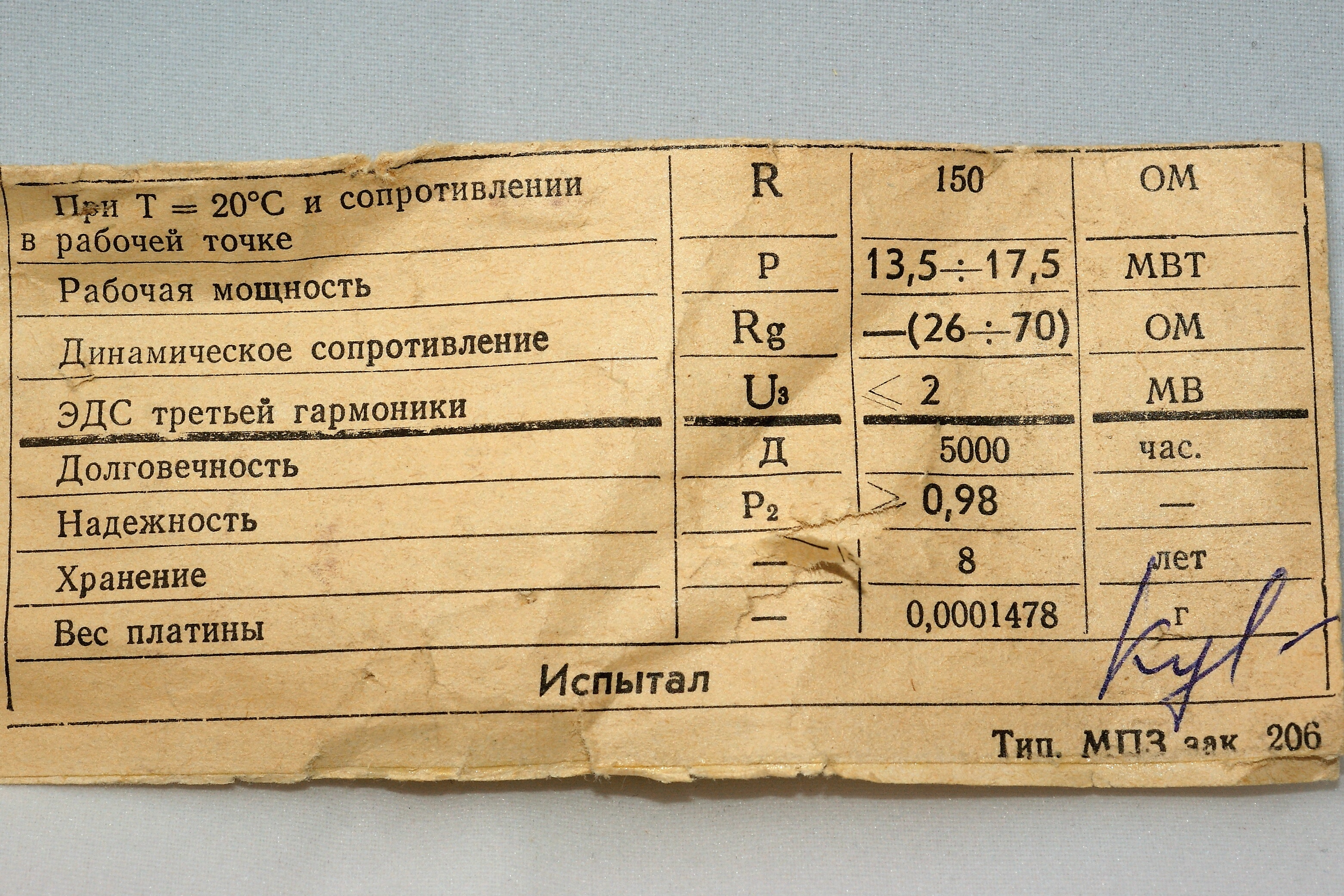

Все данные приведены прямо на упаковке-конверте:

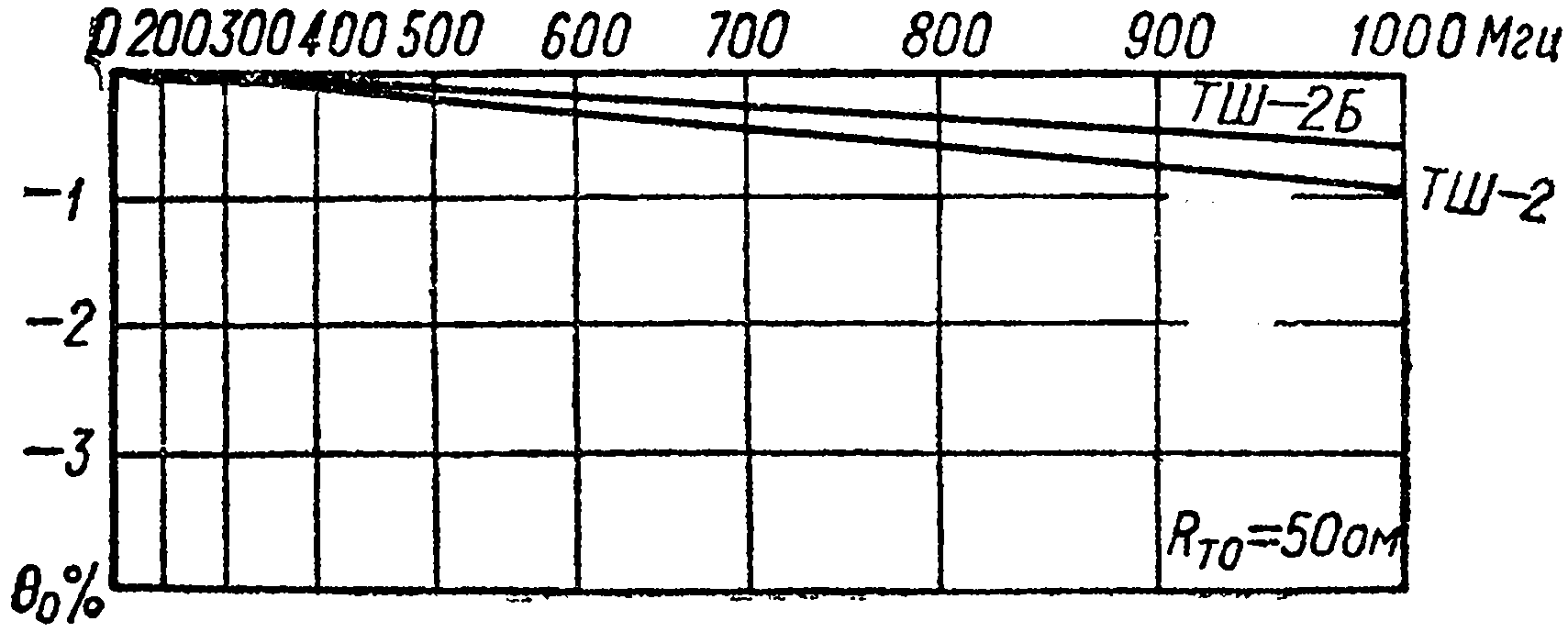

Систематическая погрешность измерения тока с помощью термистора ТШ-2

Источники:

1. Г.К. Нечаев, Н.П. Удалов. Реле и датчики с полупроводниковыми термосопротивлениями. М.-Л., Госэнергоиздат, 1961 (Библиотека по автоматике, вып.29).
2. Стрижков Г.М. Измерение малых и сверхмалых переменных напряжений. М.-Л., издательство "Энергия", 1966 (Библиотека по автоматике, вып. 203).
3. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
4. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
5. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971.
6. Сопротивления. Справочник. Том 1. ВНИИ "Электронстандарт", 1977.
7. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
8. Резисторы. Справочник. Том III. ВНИИ "Электронстандарт", 1980.
9. Резисторы. Терморезисторы, термисторы, фоторезисторы, варисторы. РМ 11 074.022.3-85. Сборник справочных листов. Издание официальное. ВНИИ "Электронстандарт", 1986.
10. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп. - К.: Технiка, 1984.
