Измерители мощности (термосопротивления)
ТК-2-50 ... ТВ-2-250А

Измерительные термосопротивления предназначены для использования их в радиолокаторах с целью измерения мощности на сверхвысоких частотах в диапазоне до 40 ГГц.

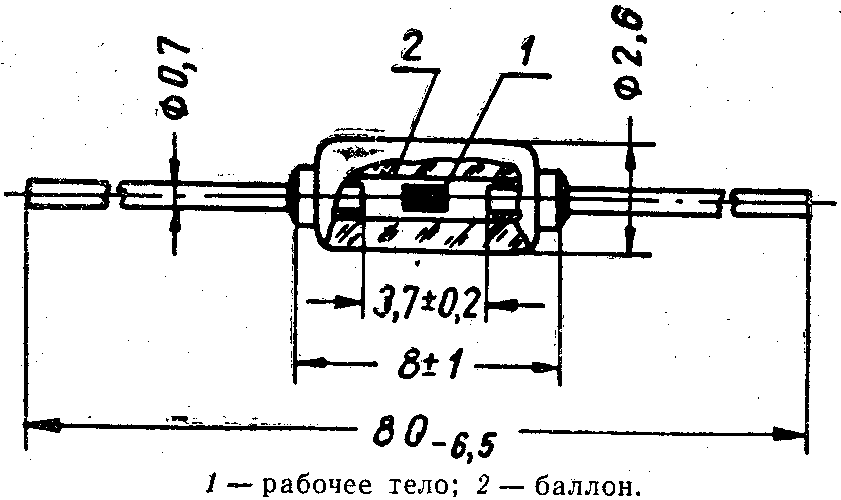

Конструктивное исполнение измерительных термосопротивлений

термистор ТВ-2-250А

Они весьма схожи с термисторами серии Т8 и, вероятно, представляют собой дальнейшее развитие тех. Но встречаются они значительно реже, в том числе и в справочной литературе.

Разработка этих, по тогдашней терминологии "микро-термисторов" шла в 1958-59 годах по ОКР "Вьюн" в лаборатории НИР ЦЗЛ Государственного союзного завода № 399 (ныне Московский завод "Сапфир") под руководством Л.К. Воробьева.

ТК-2-50

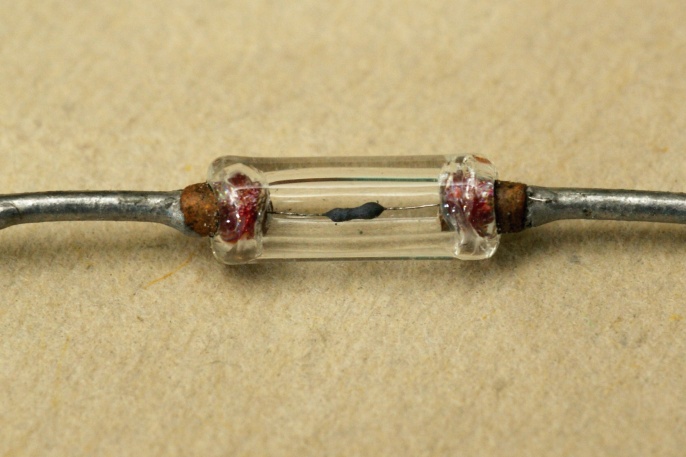

термистор ТК-2-50

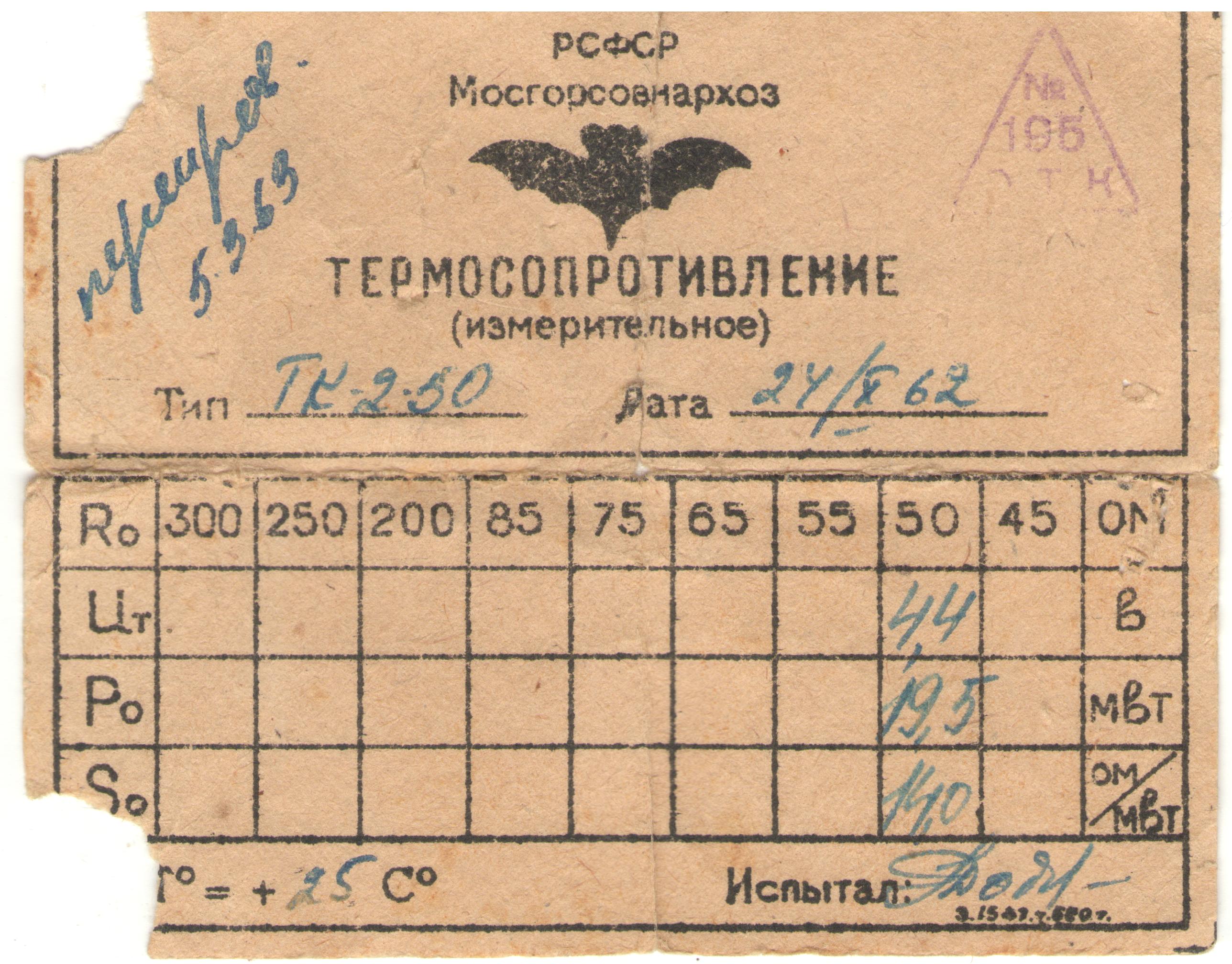

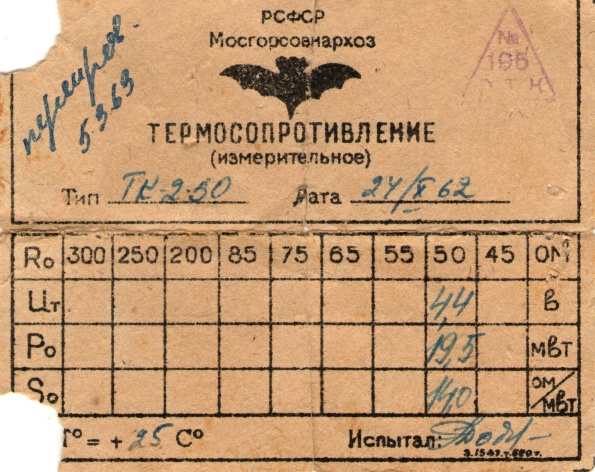

Термистор с сопротивлением в рабочей точке 50 Ом, что отражено в названии. Более подробно можно прочитать в справочном листке

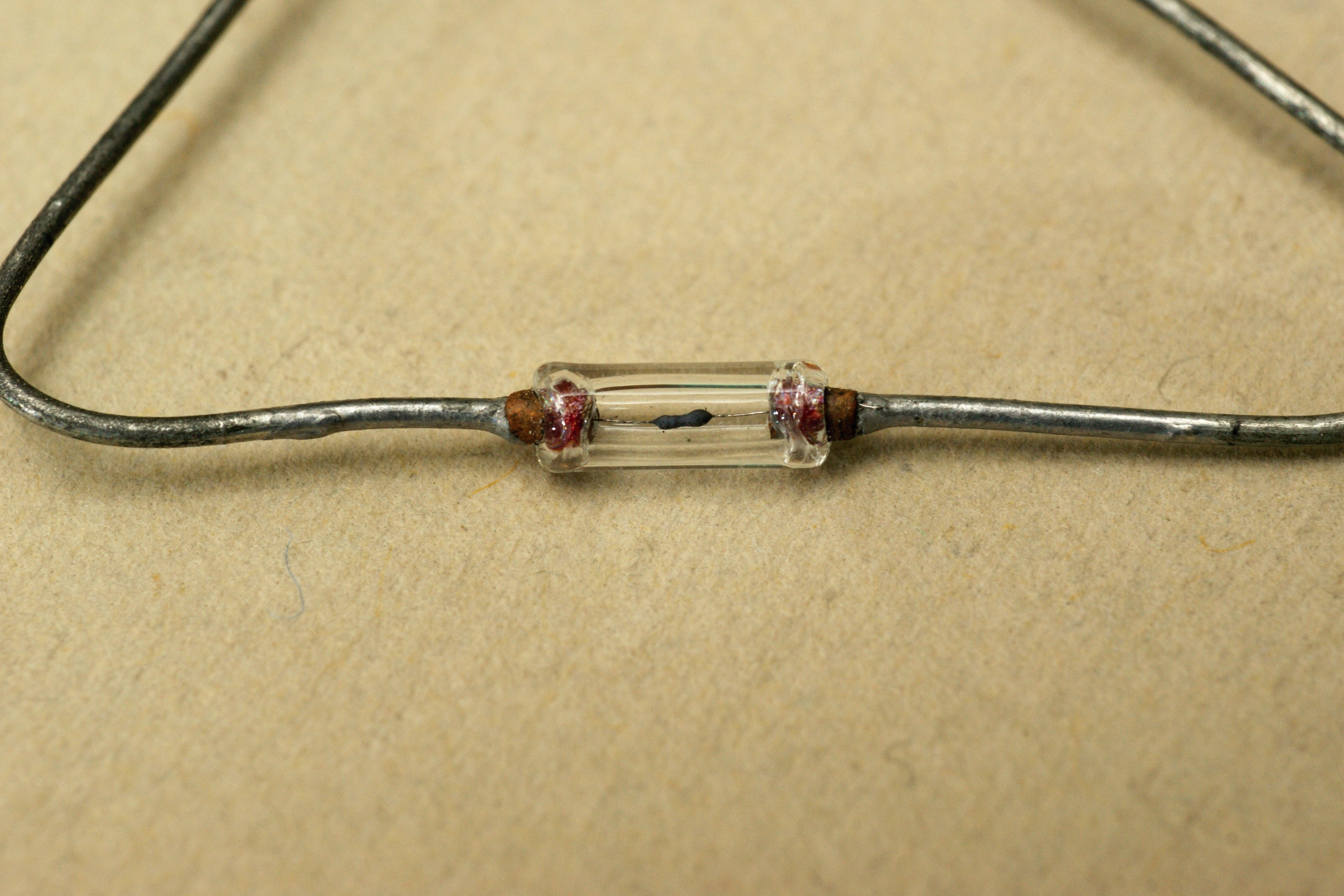

термистор ТК-2-50

ТВ-2-250А

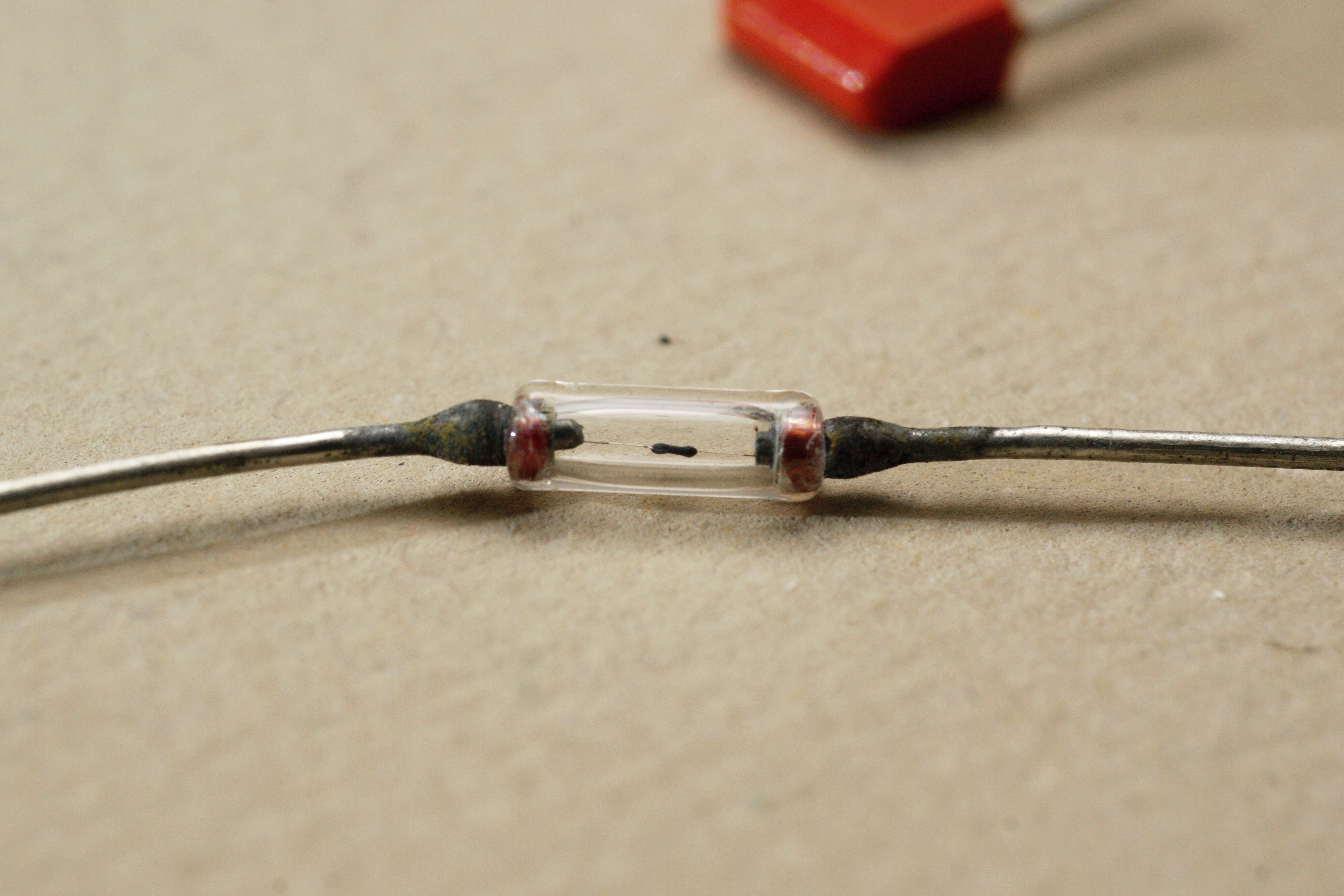

термистор ТВ-2-250А

Термистор с сопротивлением в рабочей точке 250 Ом. Термисторы ТВ отличаются от ТК меньшей измеряемой мощностью, но более высокой чувствительностью.

У группы "А" нормируется ЭДС третьей гармоники (т.е. линейность); максимум вольт-амперной характеристики при этом на 3,5 В. Более подробно можно прочитать в справочном листке

Производитель - московский завод "Автоэлектропровод" (Московский приборный завод).

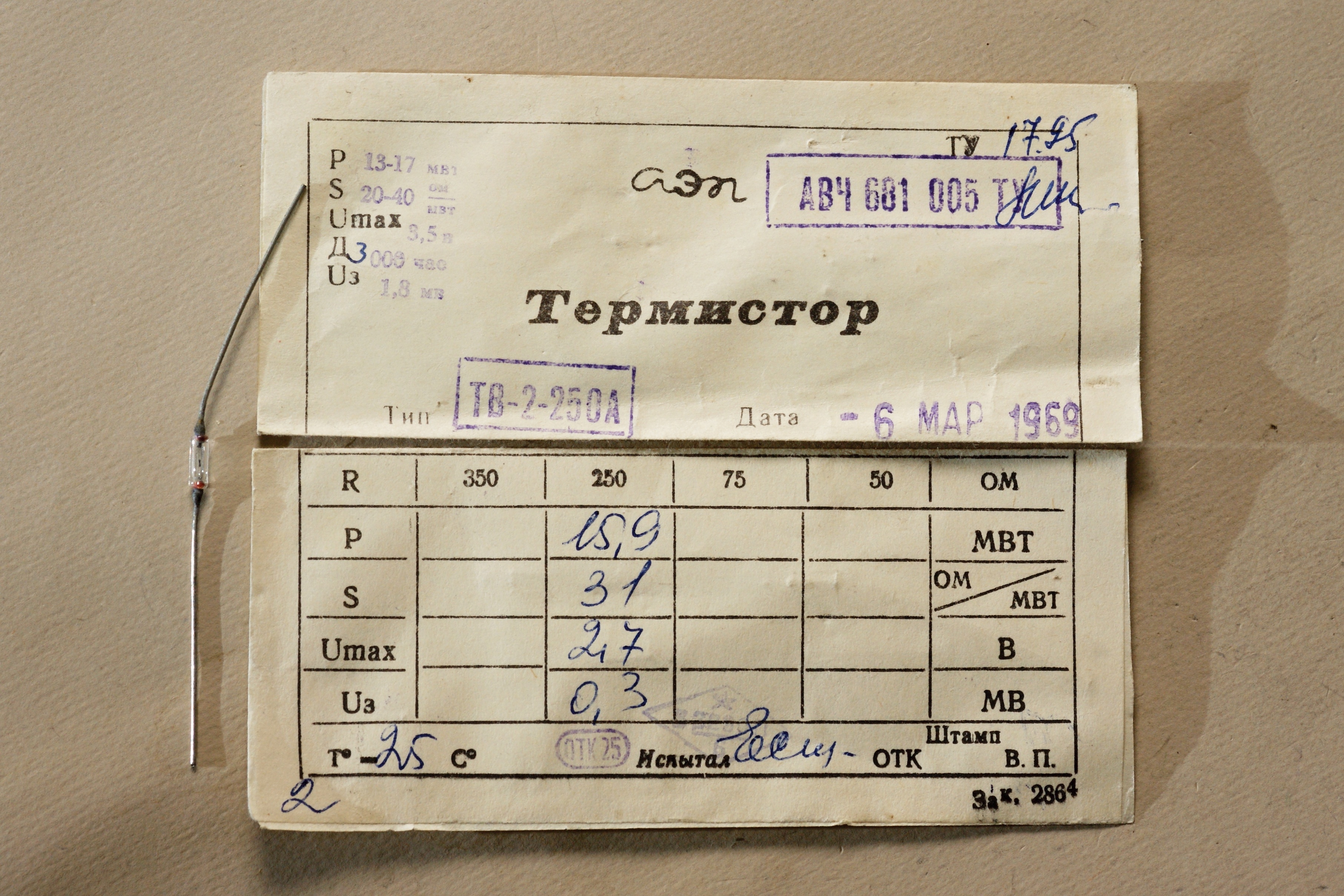

термистор ТВ-2-250А

Источники:

1. Сопротивления. Справочник. Том 1. ВНИИ "Электронстандарт", 1977.
2. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
3. Резисторы. Справочник. Том III. ВНИИ "Электронстандарт", 1980.
4. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп. - К.: Технiка, 1984.
5. Резисторы: Справочник/В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991.
