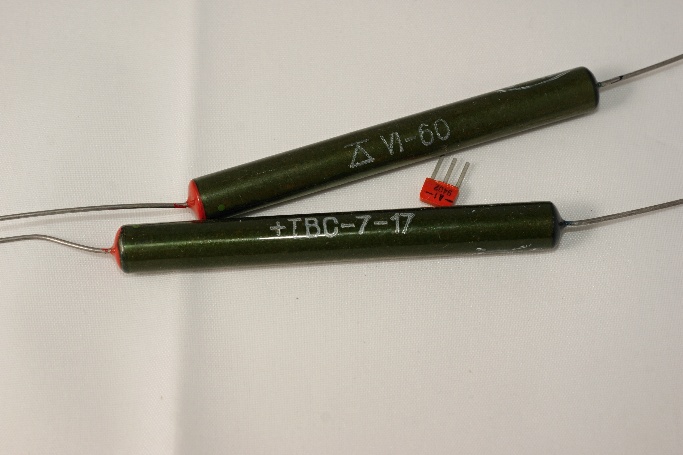

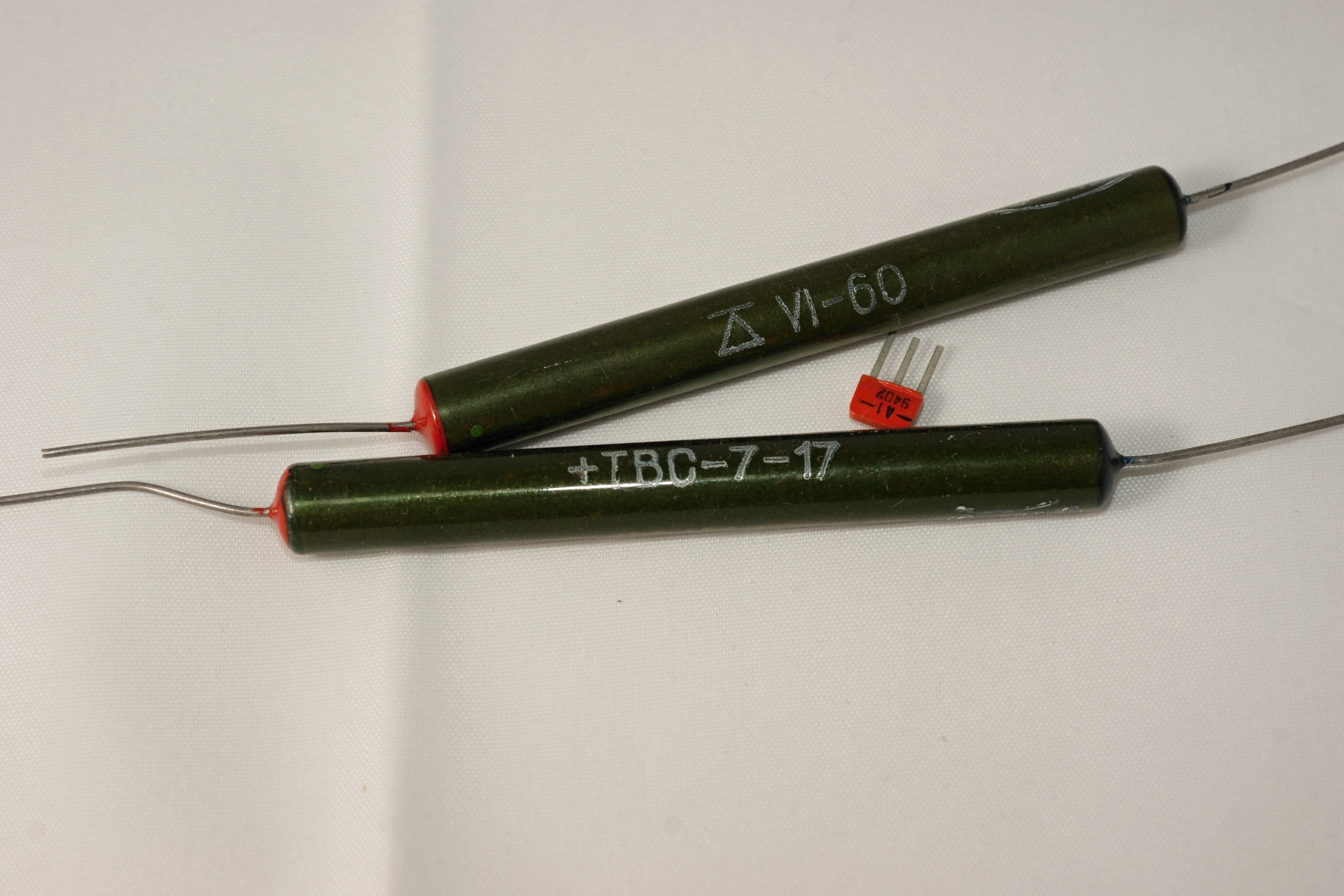

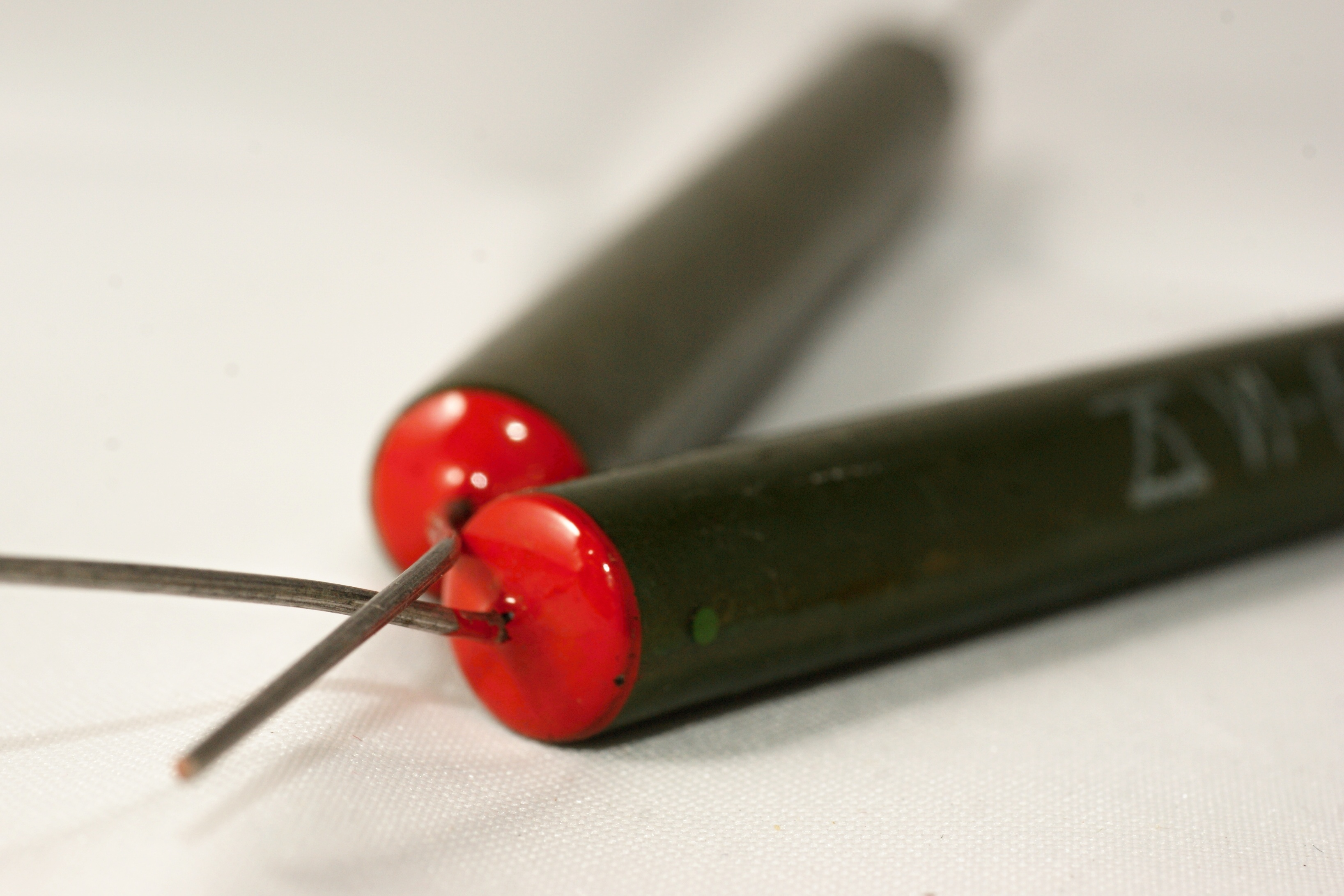

ТВС-7-17

Самый старый образец этой серии у меня в коллекции.
Слаботочный селеновый выпрямитель серии "Г", подводимое напряжение 1500 В, выпрямленное напряжение не менее 560 В, выпрямленный ток 7,5 мА.

Производитель здесь необычен для выпрямителей ТВС - это, предположительно, московский завод "Старт". Вероятно, он и был разработчиком, а уже в дальнейшем вся серия была передана в Йошкар-Олу.

Общие данные на селеновые выпрямители - здесь. Справочный листок на серию ТВС - здесь.

Старые выпуски ТВС-7 обозначались ОСВТ-7.

Источники:

1. А.А. Журавлев и К.Б. Мазель. Преобразователи постоянного напряжения. М.-Л., Госэнергоиздат, 1960. (Массовая радиобиблиотека. Вып. 357).
2. В. Ю. Рогинский. Выпрямители. - М.-Л.: Госэнергоиздат, 1961 (Массовая радиобиблиотека, вып. 418).
3. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
4. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
5. Полупроводниковые приборы. Справочник. Том IV. Полупроводниковые диоды. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт, 1971.
6. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971.
7. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
8. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
