ТЗ142-80

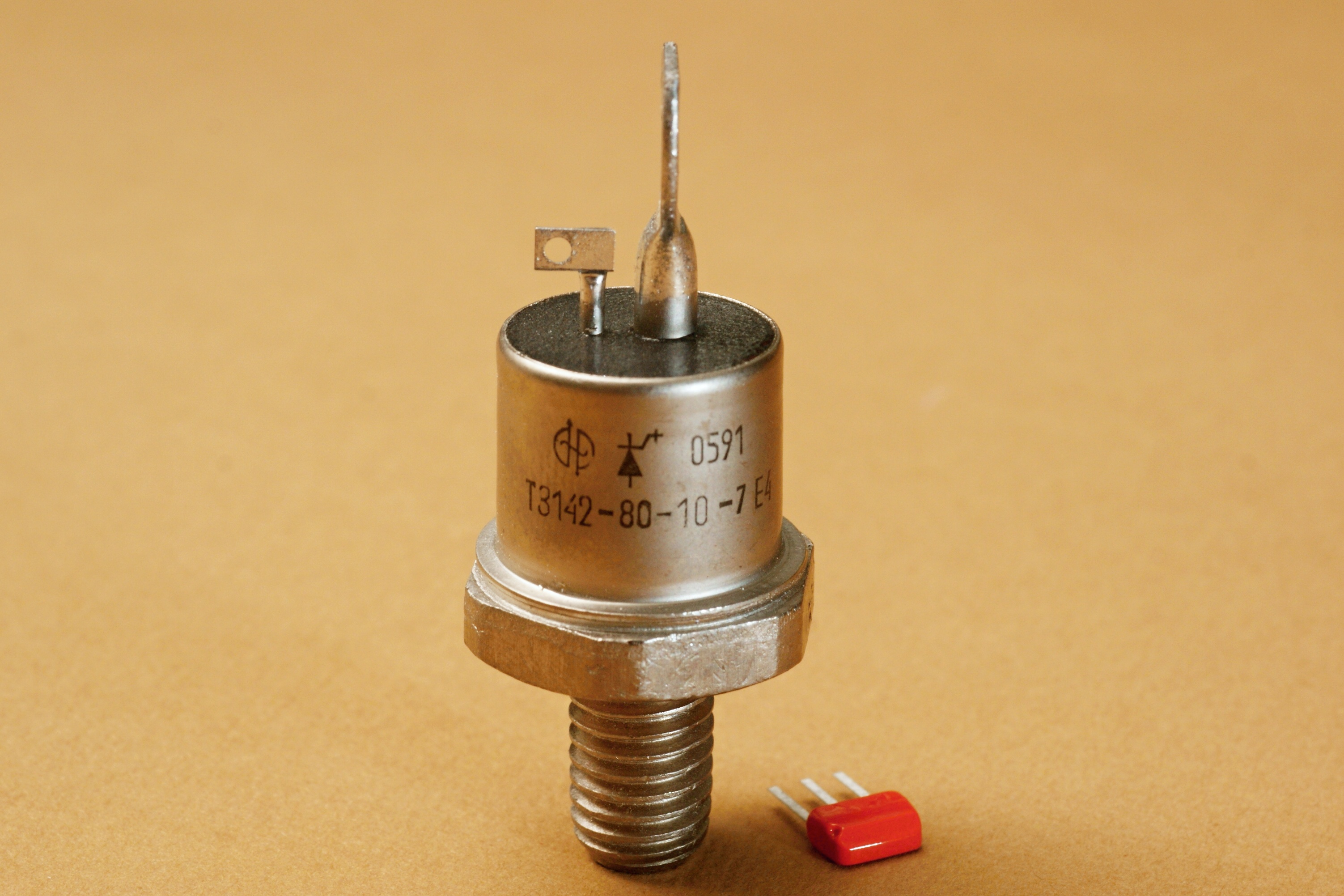

тиристор ТЗ142-80

На вид - вполне обычный тиристор с коммутируемым током до 80 А. Но он относится к довольно редкой разновидности триодных тиристоров - запираемым. До этого момента мне были известна лишь пара маломощных типов таких приборов - КУ102 и КУ204. А о наличии подобных среди отечественных силовых я не встречал даже упоминаний. Есть паспорт от них и краткий заводской листок.

Запираемые тиристоры предназначены для коммутации в цепях однополярного тока. В отличие от традиционных они способны переключаться из отпертого состояния в запертое при помощи сигнала положительной (для отпирания) или отрицательной (для запирания) полярности на управляющем электроде. Различия в структурах приборов заключается в ином расположении горизонтальных и вертикальных слоёв с n- и р-проводимостями.

Для запирания тиристора необходимо с помощью отрицательного тока управления предварительно избавиться от носителей заряда, накопившихся в базах составляющих транзисторов.

У тиристоров большой мощности, структура которых имеет большую площадь, эффект рассасывания наблюдается только в узкой зоне вблизи управляющего электрода. Поэтому структуру запираемого тиристора выполняют так, чтобы регулировать эффективность инжекции с катодного перехода по всей площади структуры. Это достигается выполнением управляющего электрода, распределенным по всей площади структуры.

Производитель - Элемент-Преобразователь (г.Запорожье, Украина), который в 90-ые годы наплодил множество экзотических приборов.
