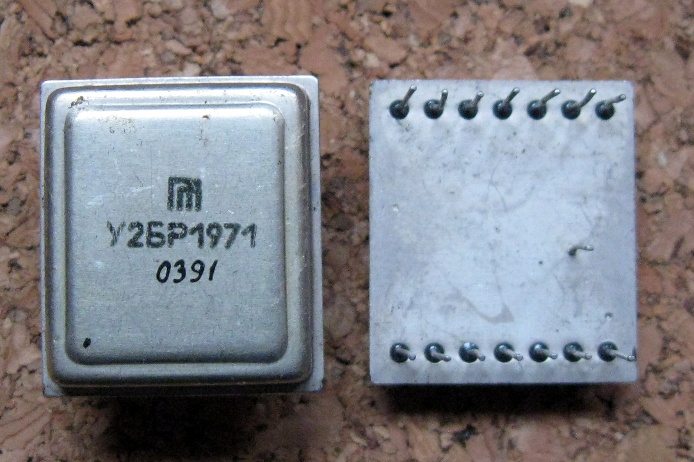

(фото с форума "Портативное ретрорадио")

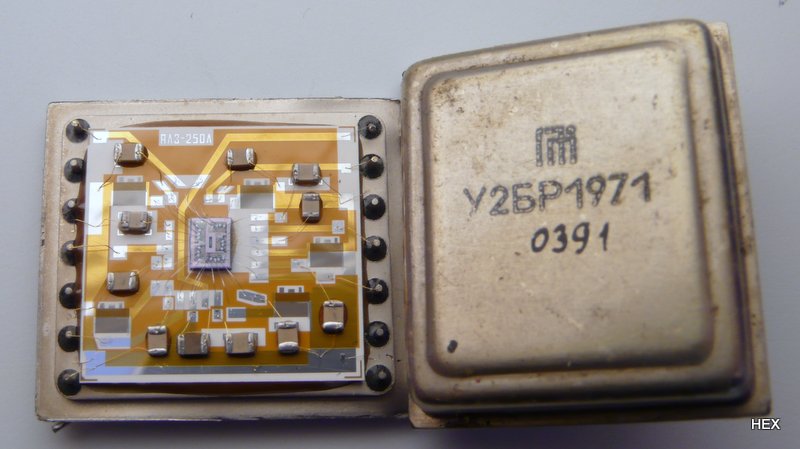

(фото с форума "Портативное ретрорадио")
Активная линия задержки, выполненная по гибридной технологии, для задержки сигналов частотой до 20 МГц с ТТЛ уровнями.
Рекламный
листок на неё из журнала "Электронная
промышленность". Из него понятно, что она
обеспечивает дискретную задержку сигнала
при выключении - 50, 100, 150, 200, 250 нс.
Разработка была выполнена в Особом
конструкторском бюро "Элмис" (г.
Запорожье, Украина) и Запорожском
индустриальном институте. Производитель - опытный завод Ярославского Проектно-технологического и
научно-исследовательского института.

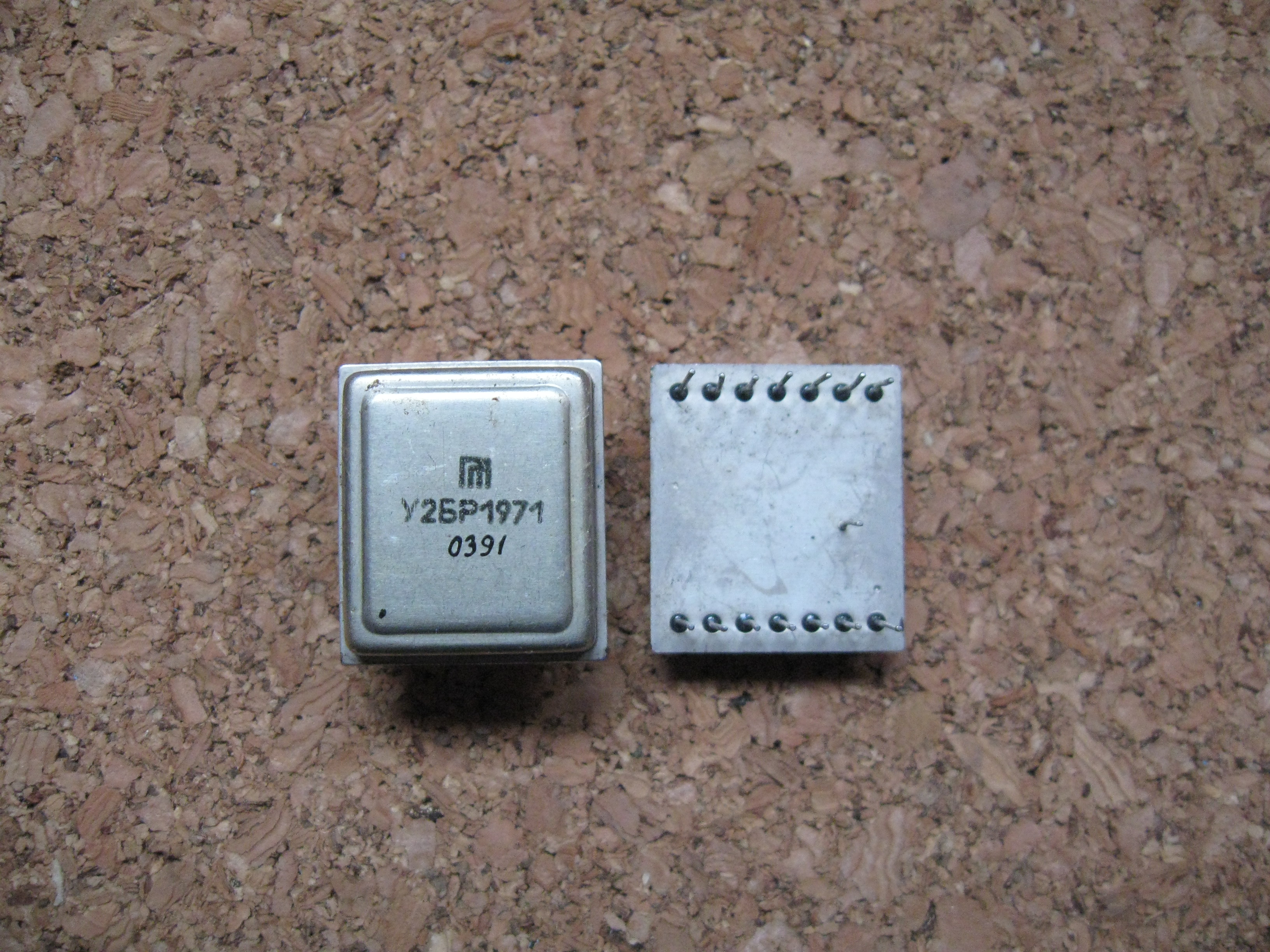

(фото с форума "Портативное ретрорадио")

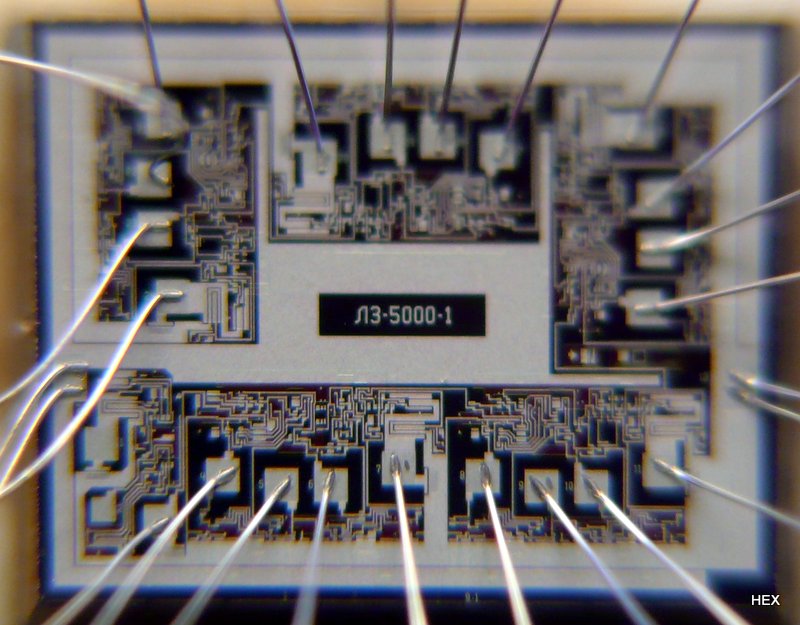

Внутри - пять каскадов, включенных последовательно. Задержка производилась изменением сопротивления поликремниевых резисторов, достигаемого инжекцией тока.
(фото с форума "Портативное ретрорадио")
Источники
1. Мелентьев, Николай Геннадьевич. Твердотельные интегральные схемы линий задержки с использованием явления изменения сопротивления поликремниевых резисторов под действием тока : автореферат диссертации на соискание ученой степени кандидата технических наук : 01.04.10. - Запорожье, 1994.
