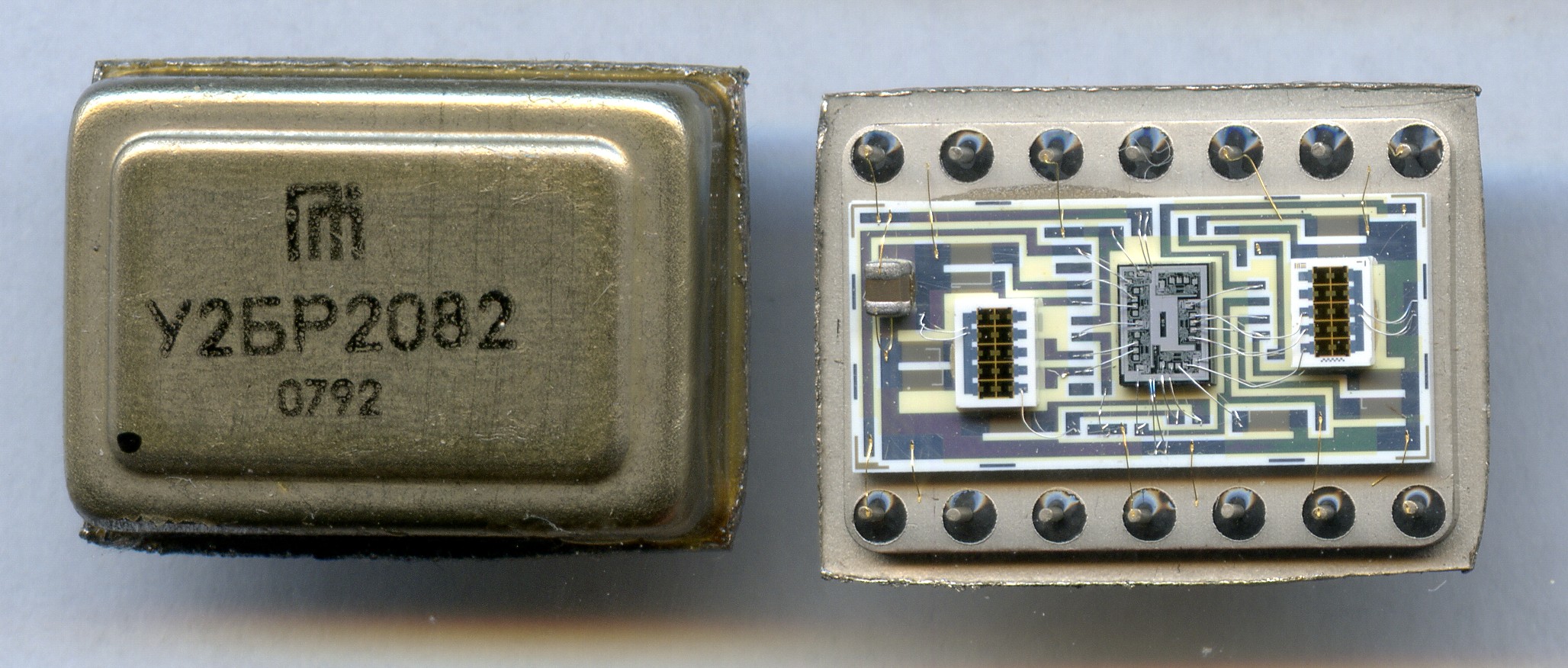

Активные линии задержки, выполненные по гибридной технологии, для задержки сигналов частотой до 20 МГц с ТТЛ уровнями.

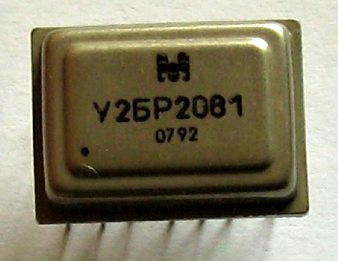

Есть рекламный листок на У2БР2081. Из него понятно, что она обеспечивает дискретную задержку сигнала при выключении - 20, 30, 40, 50, 60 нс. Разницу между ней и 2082, 2083 я, увы, не знаю...
Производители - опытный завод Ярославского Проектно-технологического и научно-исследовательского института и завод "Техноприбор", г.Могилев (Беларусь).

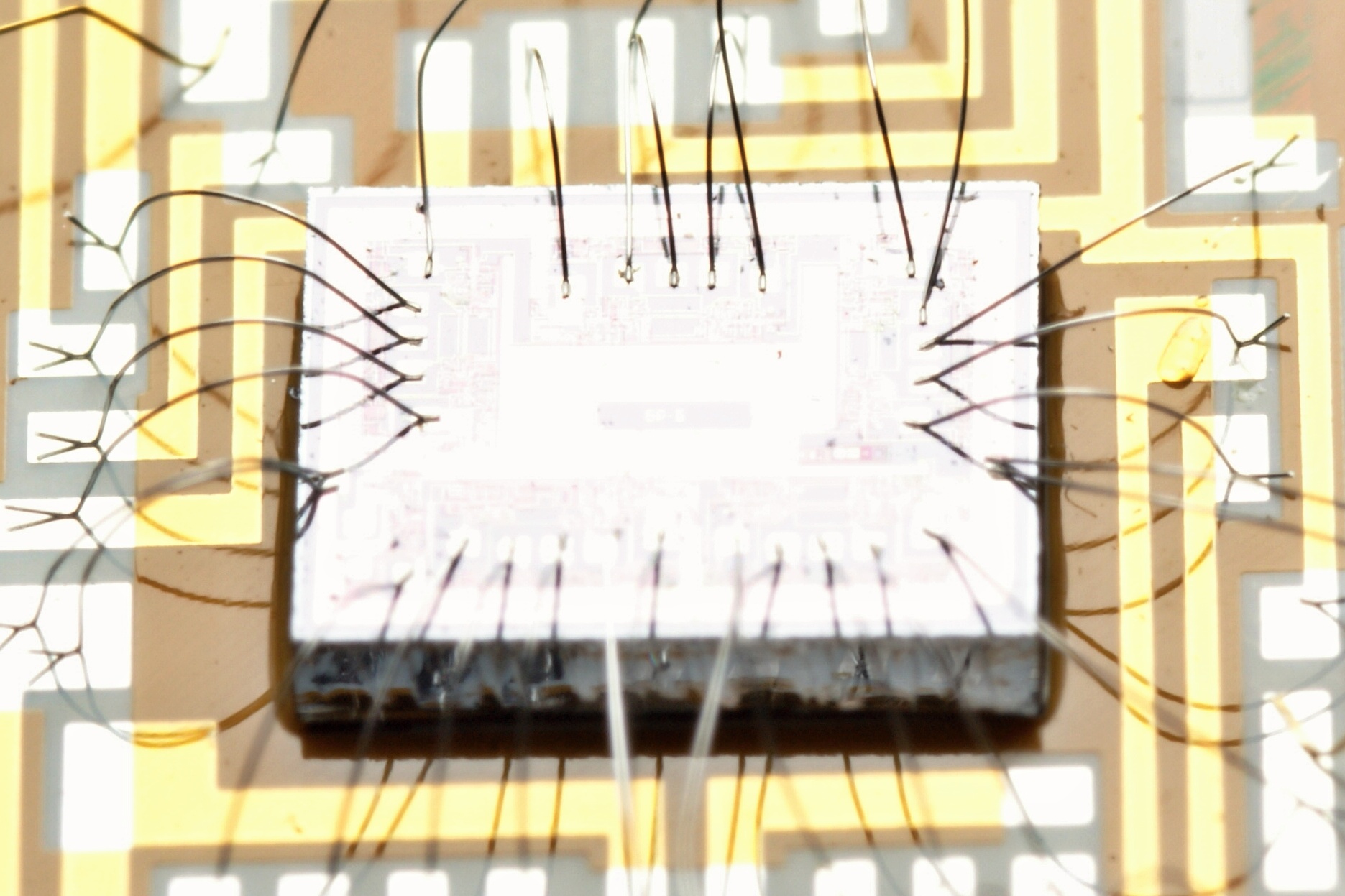

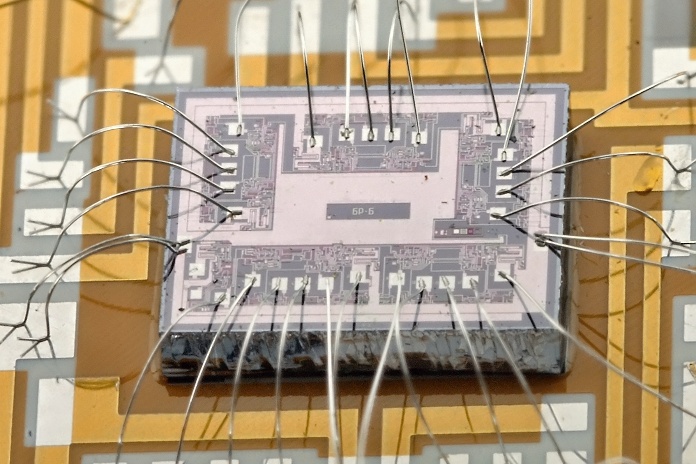

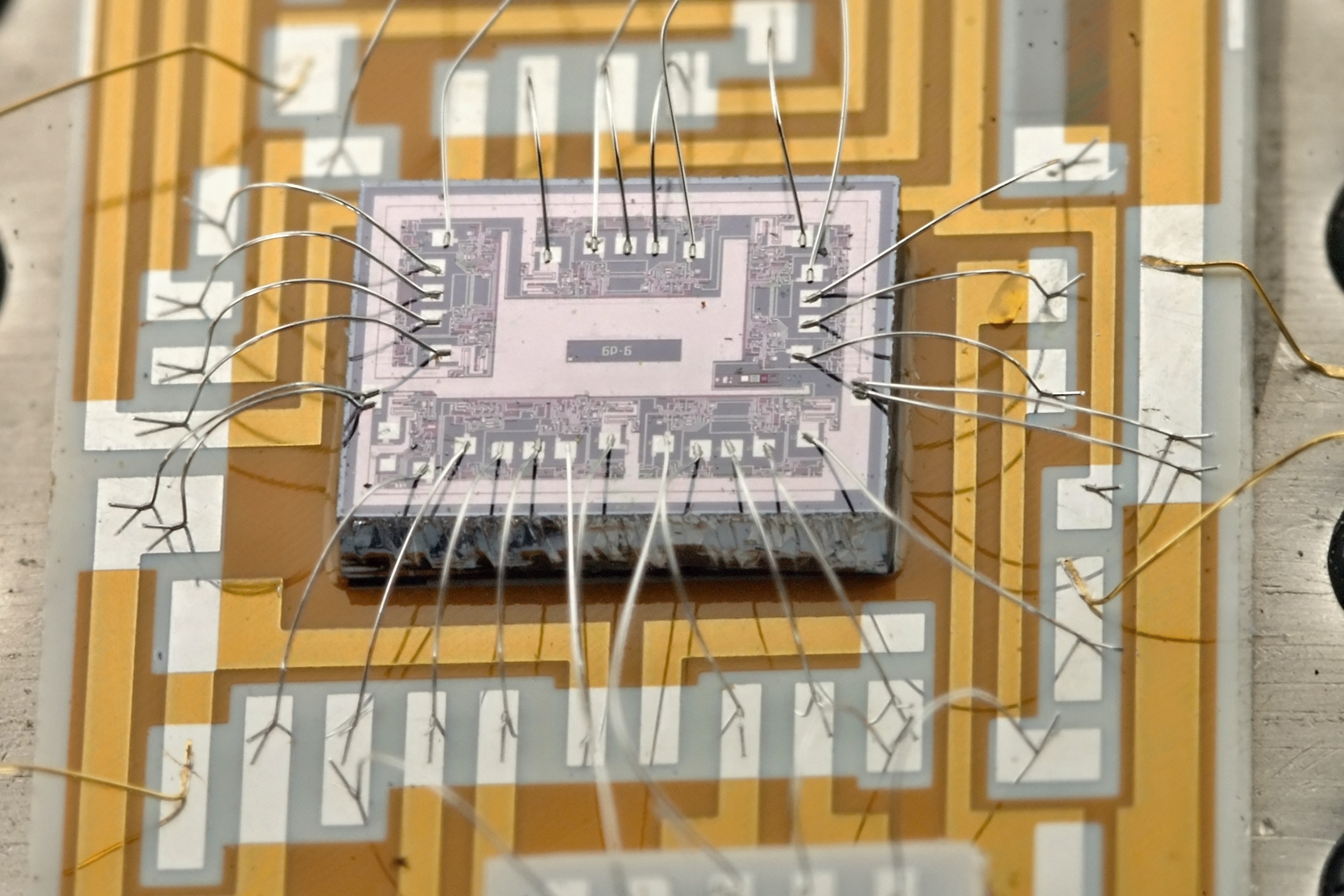

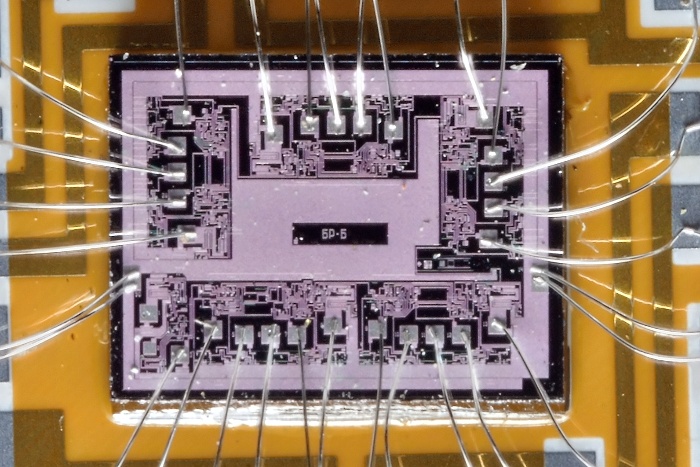

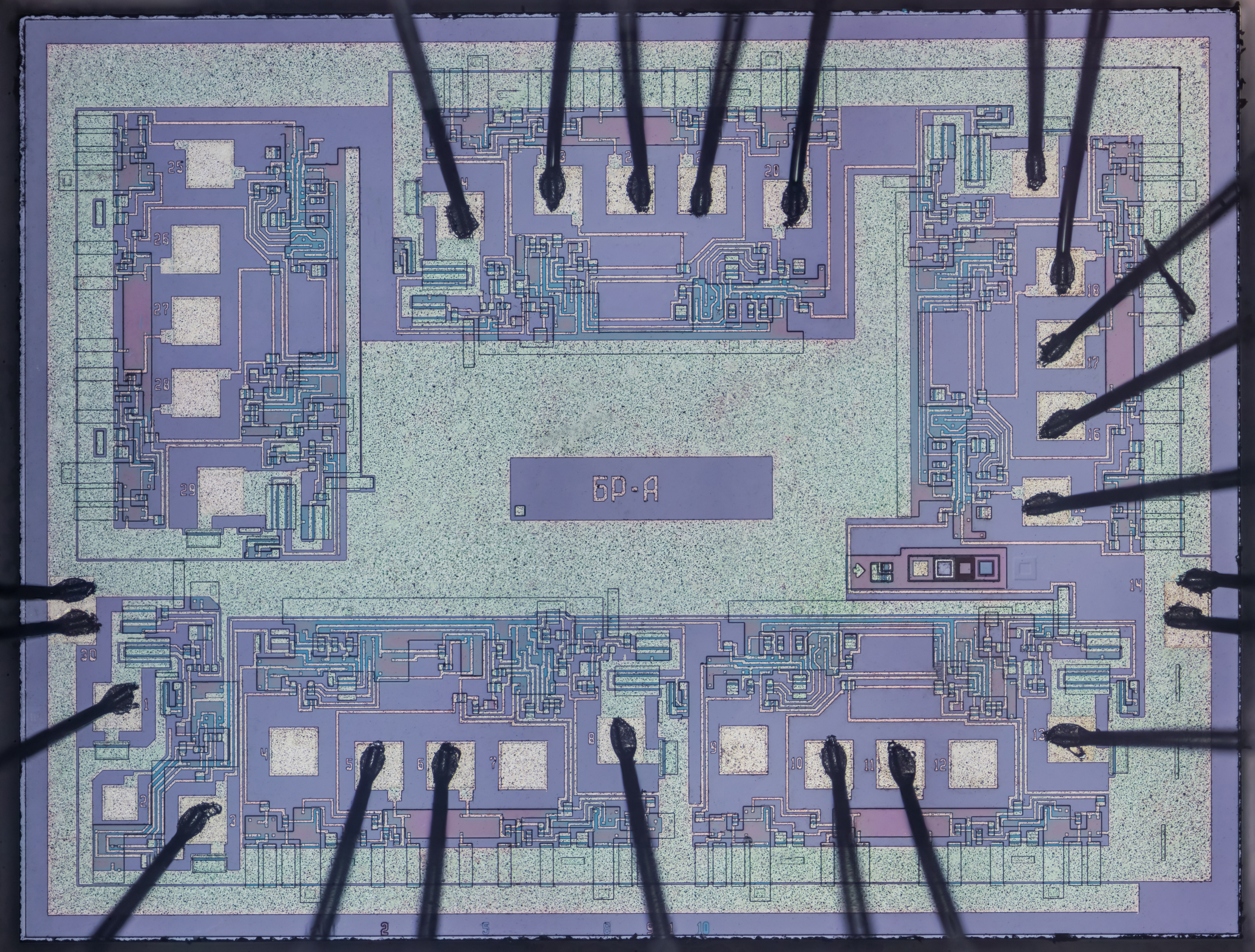

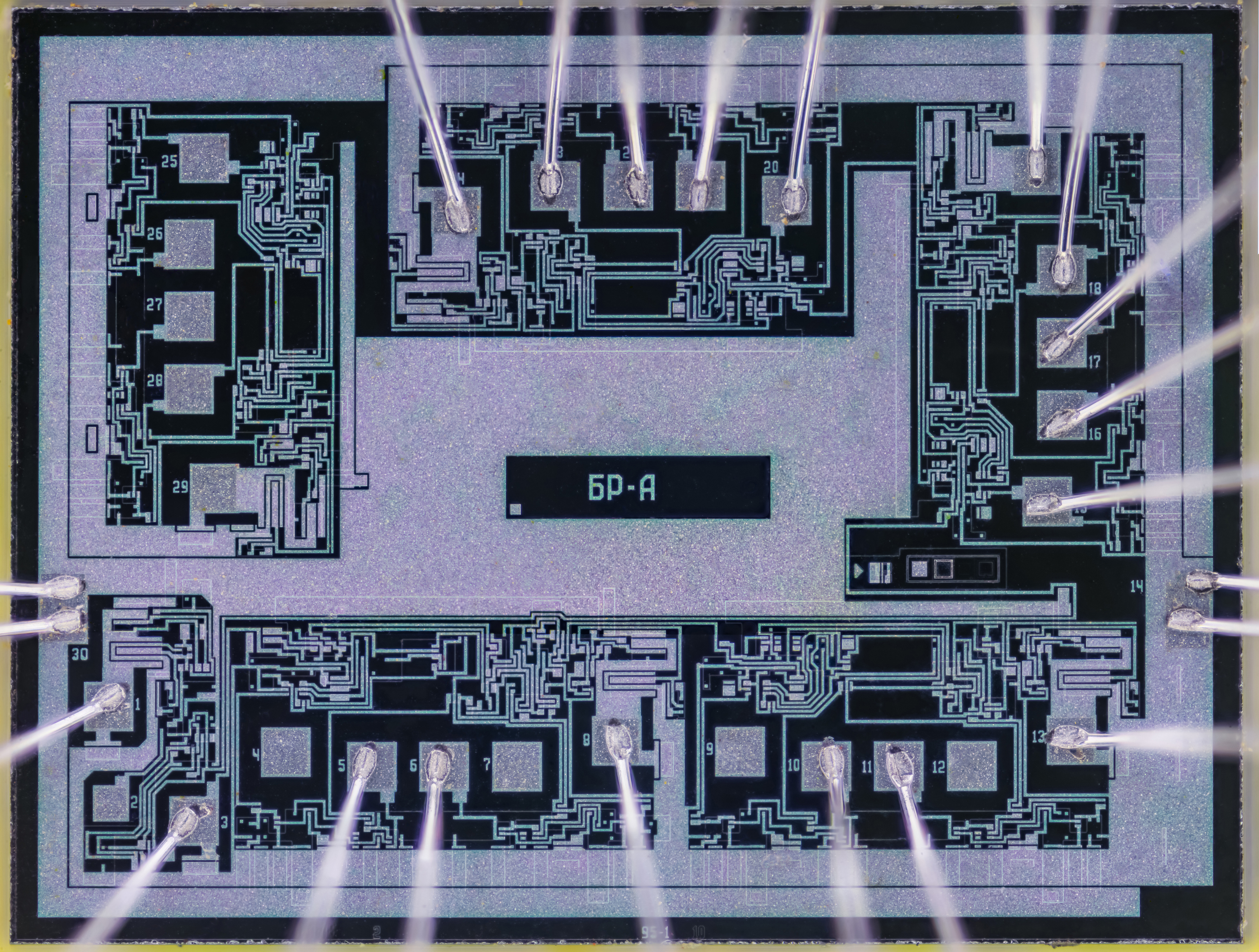

Линии реализованы на каких-то кристаллах "БР-А" (У2БР2082) и "БР-Б" (У2БР2083), мне пока неведомых. Но, полагаю, это про них:
1. На основе предложенных
схемотехнических подходов при проектировании ЛЗ разработана и освоена серия бескорпусных ИС КБ1563 для гибридных активных ЛЗ,
обеспечивающая времена задержки от 5нс до
1000нс с точностью +0,3нс или +0,5%.
2. Разработаны и освоены гибридные
активные ЛЗ У2БР1971, У2БР2081, У2БР2083
...
Серия бескорпусных ИС КБ1563 для гибридных
активных ЛЗ освоена Производственным
объединением "Гамма" г. Запорожье. ...
Гибридные активные ЛЗ У2БР2081, У2БР2083, У2БР1971 (в
настоящее время ряд расширяется) серийно
изготавливаются НПО "Электронприбор"
г. Ярославль
Эта работа была выполнена в Особом конструкторском бюро "Элмис" (г. Запорожье, Украина) и Запорожском индустриальном институте.

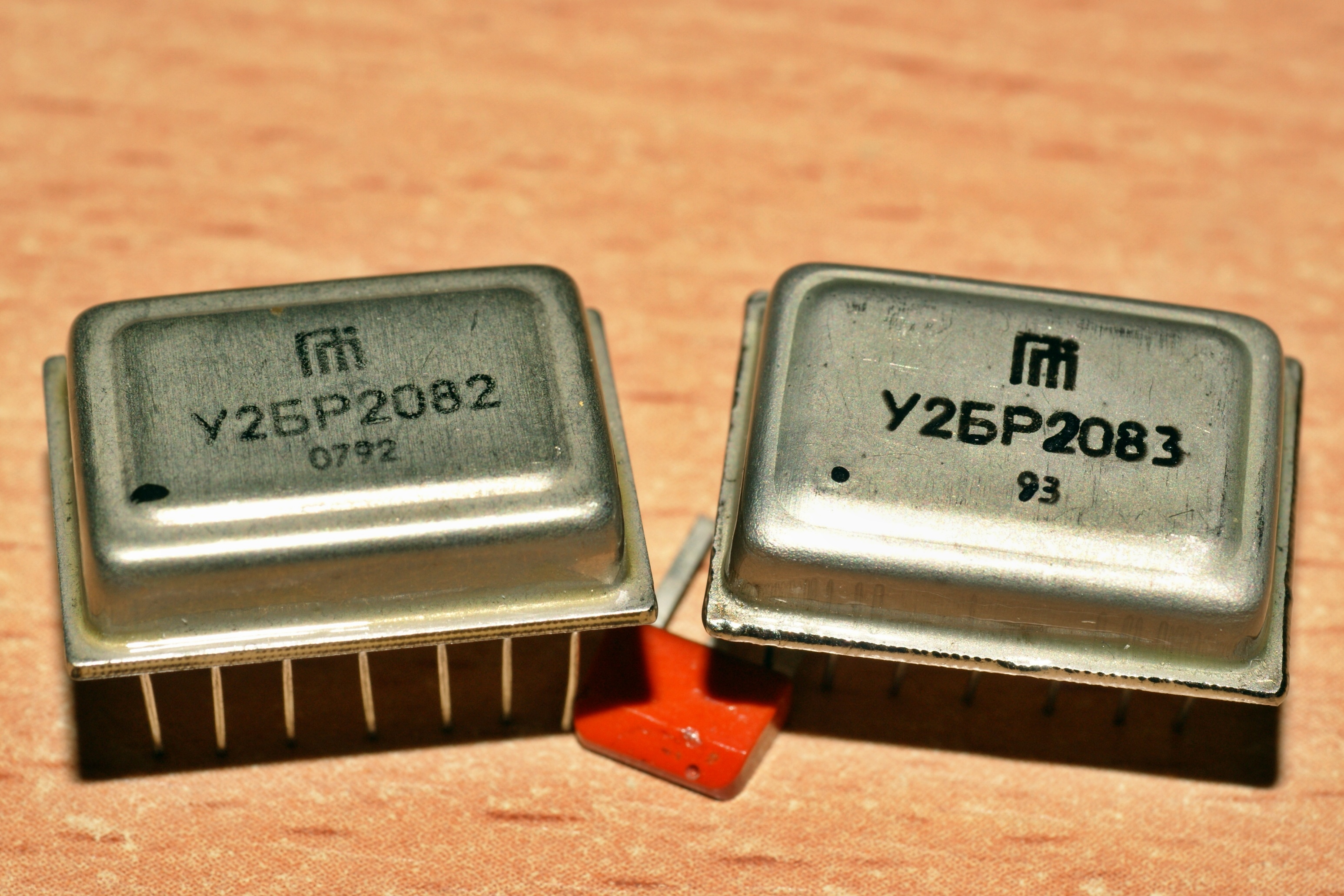

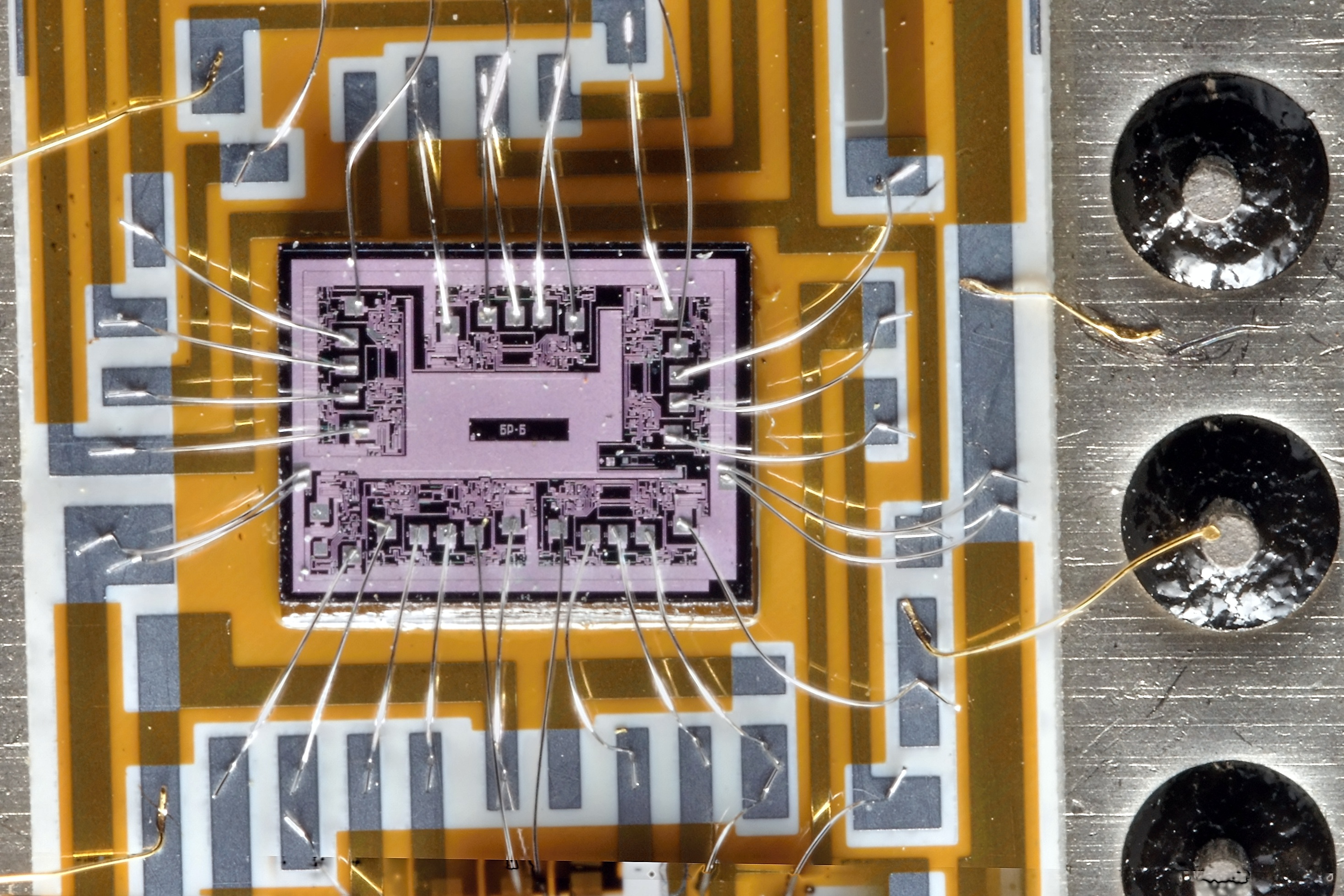

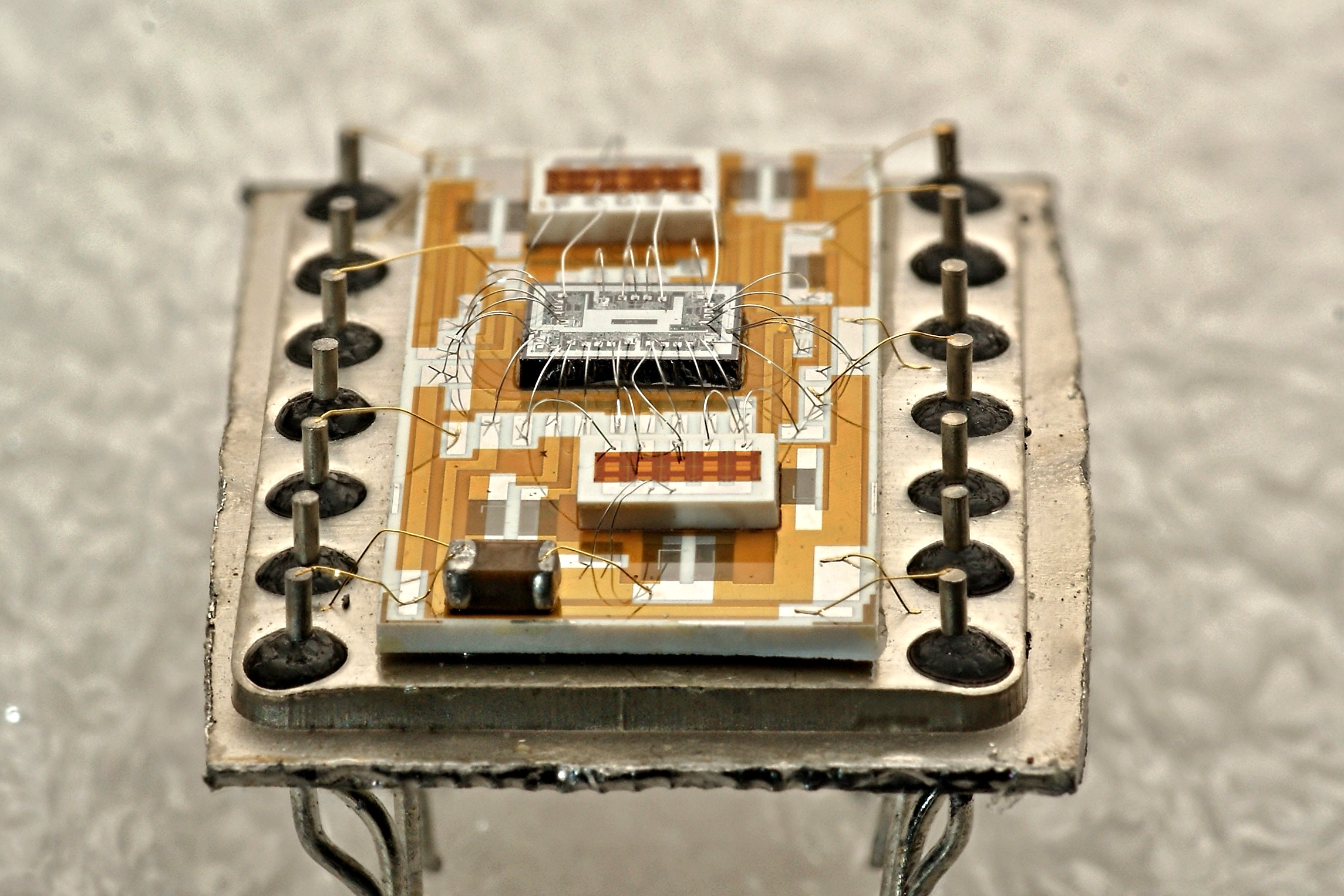

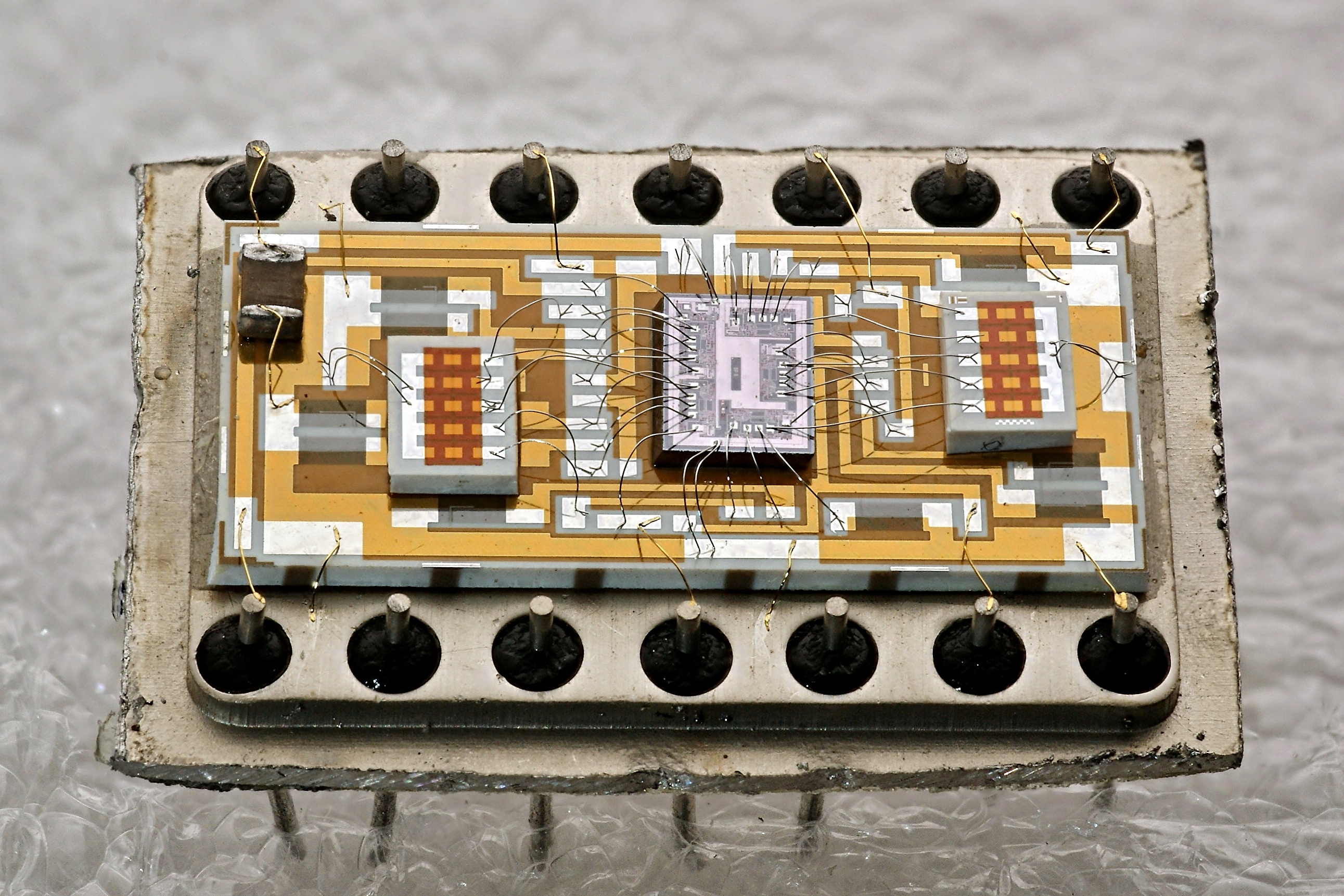

(фото с форума Радиокартинки)

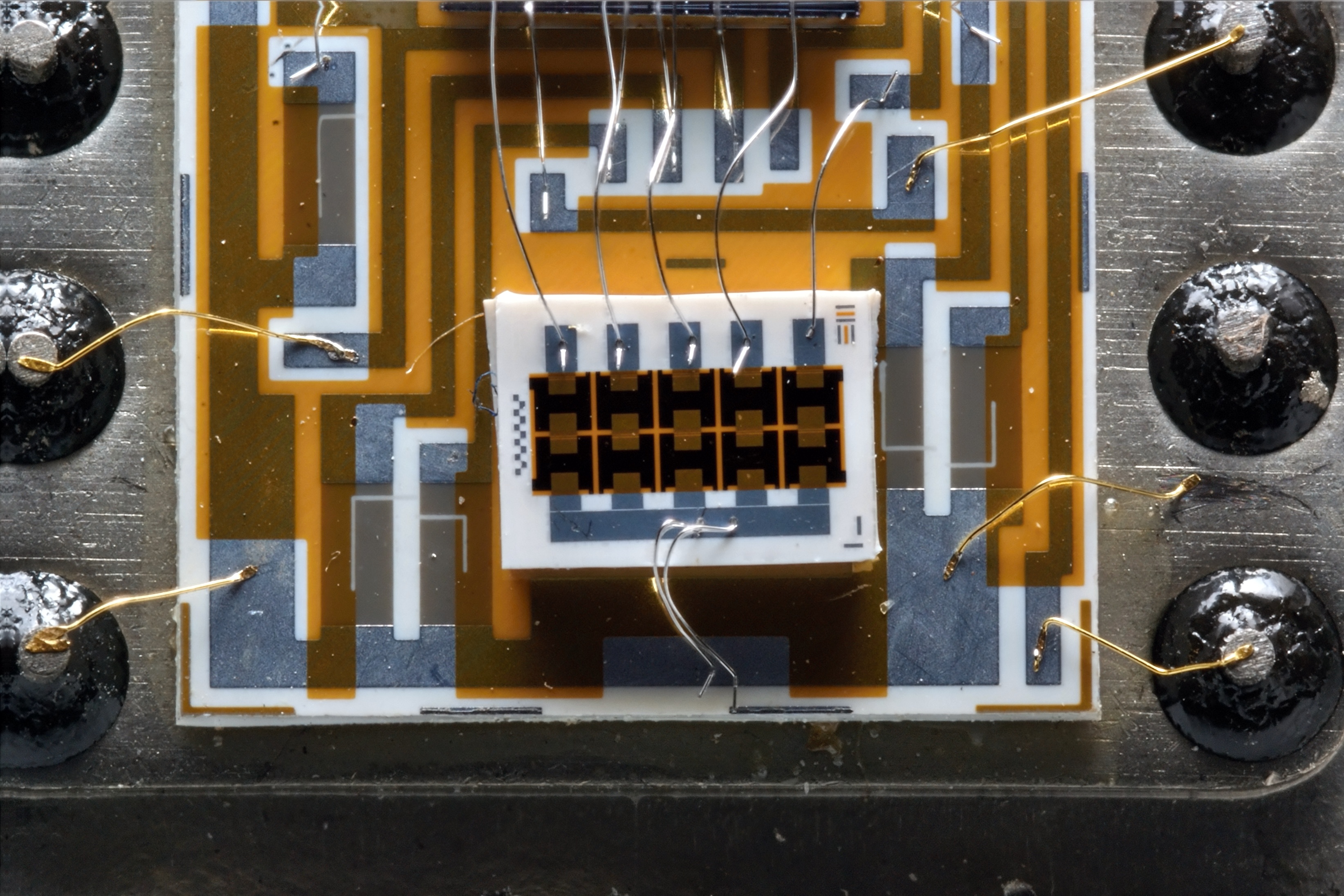

(фото с форума Радиокартинки)

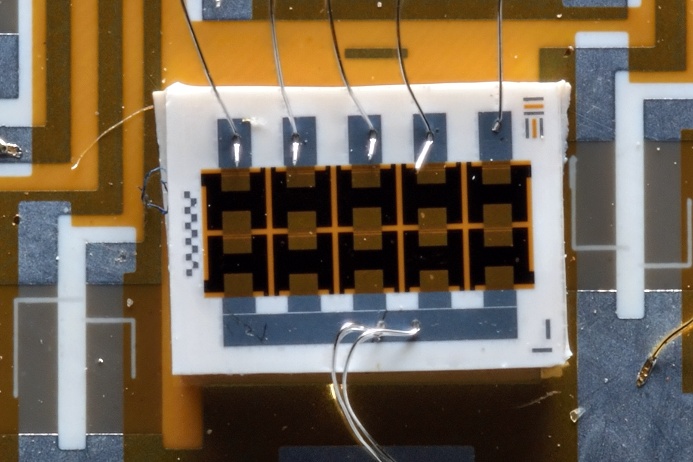

(фото с форума Радиокартинки)
(фото с форума Радиокартинки)
Источники
1. Мелентьев, Николай Геннадьевич. Твердотельные интегральные схемы линий задержки с использованием явления изменения сопротивления поликремниевых резисторов под действием тока : автореферат диссертации на соискание ученой степени кандидата технических наук : 01.04.10. - Запорожье, 1994.
