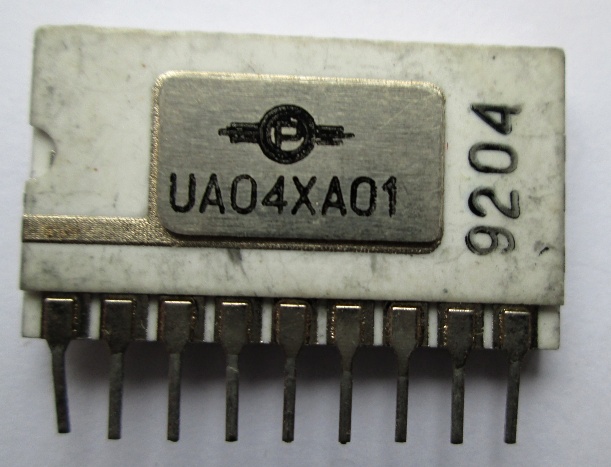

Микросхема UA04XA01 представляет собой гибридную интегральную схему
супергетеродинного УКВ приемника с низкой промежуточной частотой,

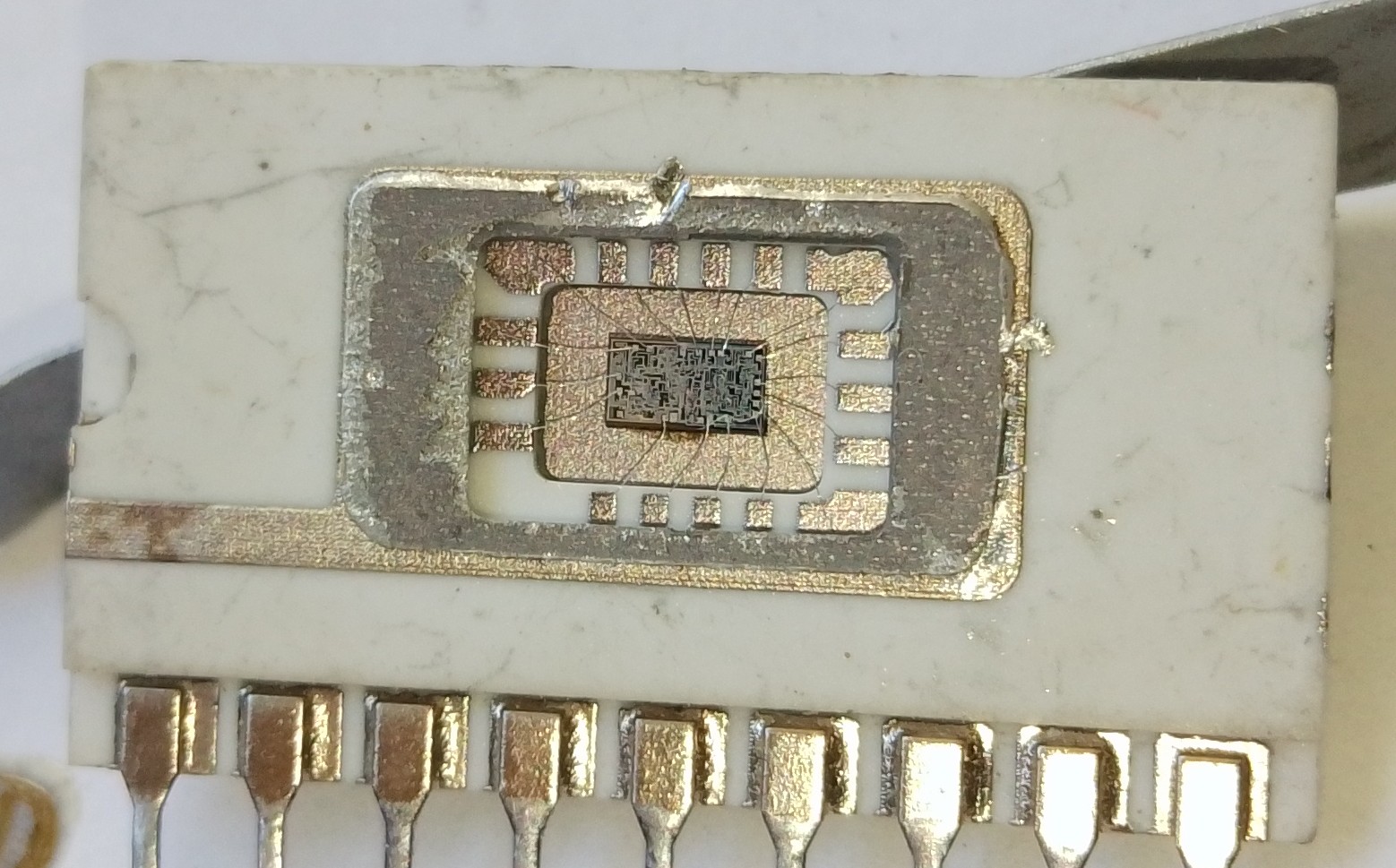

на основе кристалла КХА060. Требуемая
селективность достигается посредством активных RC фильтров,
входящих в состав микросхемы.
Диапазон частот входного сигнала - 1,5...110 МГц. Ток потребления при
напряжении питания от 3,1 до 13,5 В составляет 6...12 мА.
Производитель - КПО им. Королева, г. Киев, ныне ОАО "Меридиан".

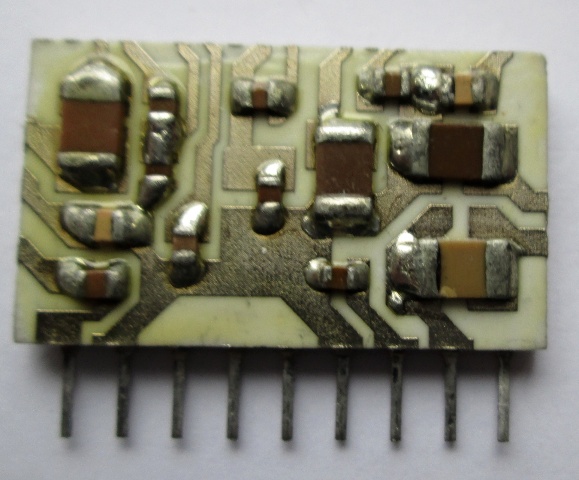

(фото Андрея Чечнева)

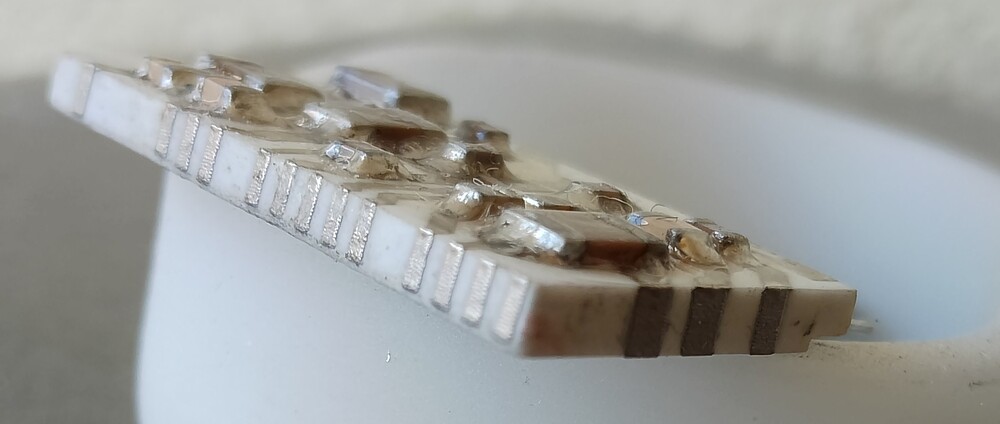

(фото Андрея Чечнева)

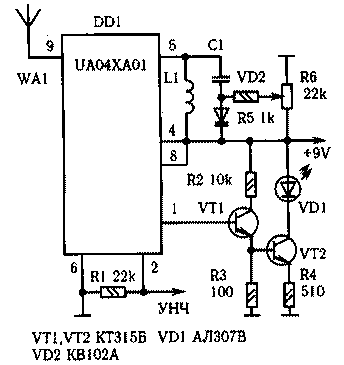

Резистором R6 осуществляется перестройка частоты в пределах диапазона 88...108 МГц. Катушка L1 имеет 12...14 витков, намотанных проводом ПЭВ-0,5 на оправке диаметром 3 мм.
