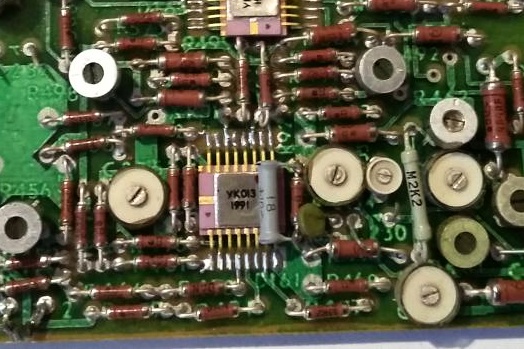

(фото с форума Портативное ретрорадио)
(фото с форума Портативное
ретрорадио)

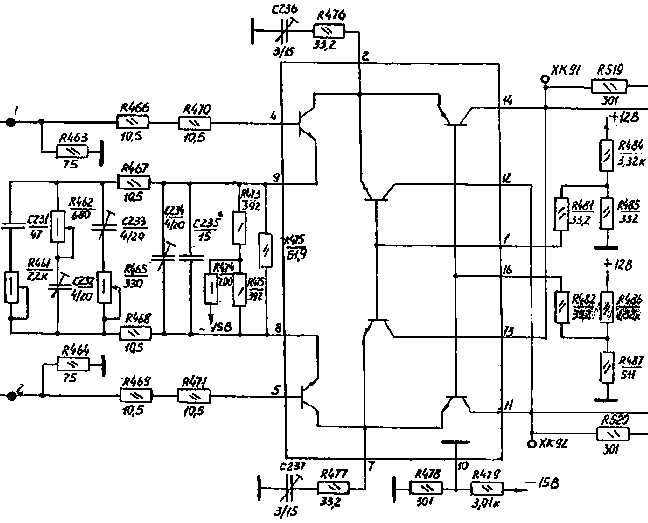

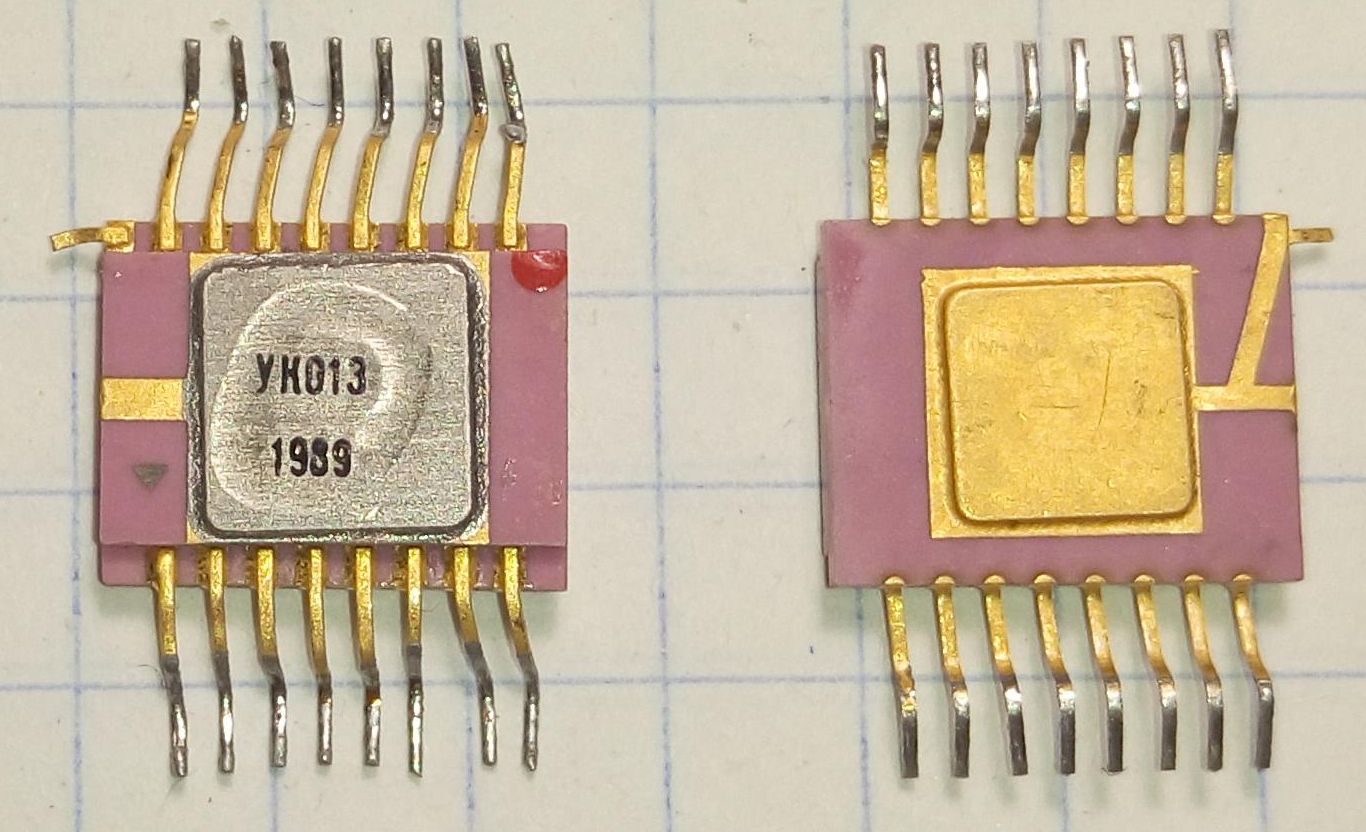

Микросборка усилителя-перемножителя с эмиттерной противосвязью,
из каскадов вертикального отклонения осциллографов С1-115, С1-122,
С8-21.
Производитель не маркирован и остался неизвестным; но ТУ на микросборку
(ГВ5.030.056) отсылает к Вильнюсскому НИИ
радиоизмерительных приборов, так что как минимум с разработчиком ясно.
И действительно, в 80-х годах, впервые во ВНИИРИП, в секторе проектирования
полупроводниковых микросхем НИС-82 (нач. Кульков Ю.М, Залогин
Н., Шемраев А.И., и другие) были разработаны и изготовлены
полупроводниковые микросхемы частного
применения по теме "Танец-В", для усилителей вертикального
отклонения на полосу 150-700 МГц.
В начале внедрения эти микросхемы, для серийного выпуска приборов, полностью изготавливались в 8 отделе ВНИИРИП, а затем изготавливались только кристаллы, а их упаковка в корпус производилась уже на заводе.
Источники:
1. Альма-матер Вильнюсской радиоэлектроники (Вильнюсский НИИ радиоизмерительных приборов). - Вильнюс, 2021.
