УНУ

(У)глеродистые (Н)езащищенные (У)льтравысокочастотные. Эти сопротивления используются в цепях формирования импульсов, в поглотителях и аттенюаторах измерительных устройств (в качестве безреактивных нагрузок).

   Справочные листы на них из отраслевых каталогов 1968 и 1983 года.

   Они подобны резисторам МОУ, но в отличие от них имеют углеродное покрытие.

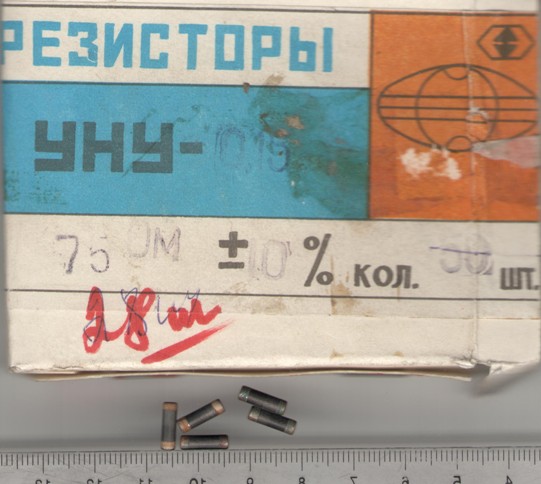

   Сопротивления УНУ-0,25, УНУ-0,5, УНУ-1 и УНУ-2 представляют собой керамический стержень, на поверхность которого нанесен слой углерода. Нарезка спирали не делается. Концы стержня покрыты слоем серебра. Для уменьшения диэлектрических потерь и распределенной емкости сопротивления защитного покрытия не имеют. Подключается сопротивление в схему с помощью специальной металлической арматуры, охватывающей посеребренные концы.

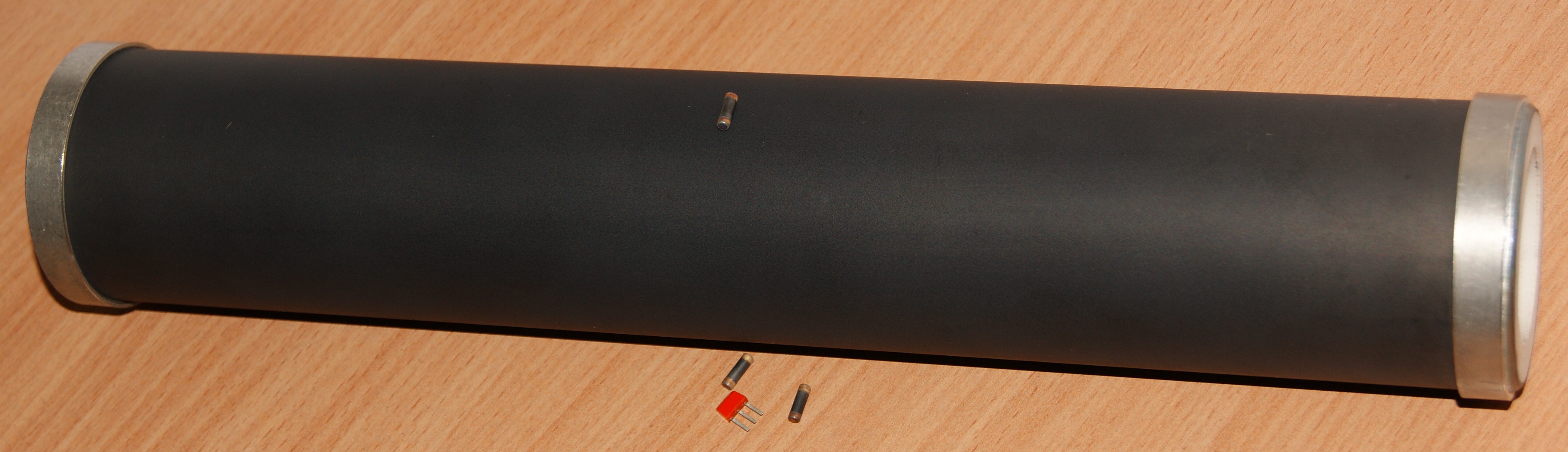

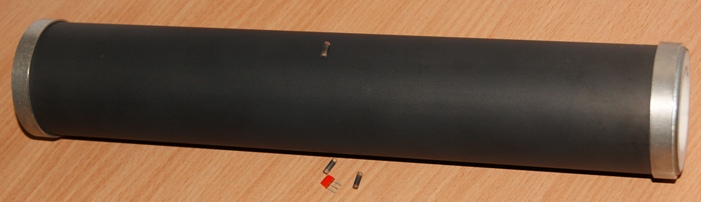

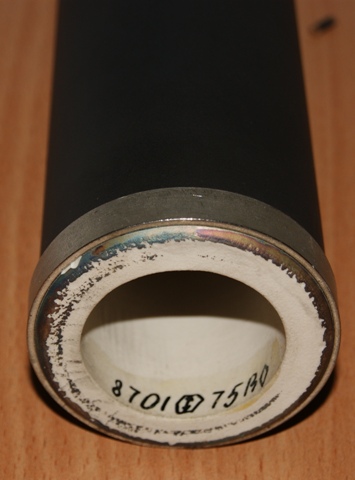

   Сопротивления УНУ-5, УНУ-10, УНУ-25, УНУ-50 и УНУ-100 сделаны в виде керамических трубок. В остальном они аналогичны сопротивлениям УНУ с меньшей номинальной мощностью.

   При наличии искусственного охлаждения средняя мощность, рассеиваемая трубчатыми сопротивлениями УНУ, может быть в 10 раз больше номинальной.

   Разработаны они были в 50-х годах ленинградским НИИ-34 (ГосНИИ резисторов и конденсаторов, позднее ставший НИИ "Гириконд"); в 1957-58 годах внедрены в производство на заводе № 29 (Первый московский завод радиодеталей). Но основное время их производил завод "Ресурс" (г.Богородицк, Тульская обл.).

   Технология изготовления сопротивлений УНУ отличается от ВС лишь длительным процессом подгонки номинала и применением повторного науглероживания, которое необходимо для корректировки величины сопротивления в сторону уменьшения. В целях получения однородного проводящего слоя керамические основания перед науглероживанием тщательно шлифуются и для снятия оставшихся после шлифования шероховатостей подвергаются обработке раствором плавиковой кислоты. Контроль качества науглероженных оснований по равномерности слоя производится путем измерения величины сопротивления отдельных участков равной величины.

Электрические параметры

Диапазон выпускаемых номиналов - 7,5 Ом ... 100 Ом; при этом резисторы мощностью до 0,5 Вт могут иметь любые промежуточные номиналы, резисторы большей мощности выпускаются с фиксированной сеткой номиналов (50, 55, 75 и т.п.)
Допускаемое отклонение от номинального сопротивления- до 0,25 В +110% резисторы большей мощности -5%
Максимально допустимая рассеиваемая мощность - от 0,1 до 100 Вт
Импульсное испытательное напряжение - от 70 до 12500 В (в зависимости от мощности)
Рабочая температура -60 ... +125°С
Температурный коэффициент сопротивления -0,04%
Минимальная наработка - у ранних выпусков резисторов мощностью до 2 Вт - 7500 ч; у резисторов большей мощности 5000 ч; в дальнейшем была увеличена до 15000 ч, а у последних до 20000 ч



Источники:

1. Малинин Р.М. Конденсаторы и сопротивления. М. Воениздат, 1959
2. В.А. Жуков. Технология производства радиоаппаратуры. - М.-Л.: Госэнергоиздат, 1959.
3. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1963 (Массовая радиобиблиотека, вып. 394)
4. Автоматизация производства и промышленная электроника. В 4 тт. Гл. ред. А.И. Берг и В.А. Трапезников. т. 3. М., "Современная энциклопедия", 1964 (Энциклопедия современной техники. Энциклопедии. Словари. Справочники). т. 3. Погрешность измерений-Телеизмерительная система частотная. 1964.
5. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
6. Справочник. Часть III. Выпуск 3. Сопротивления (резисторы). Редакция 2-67. 1967.
7. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. М., изд-во «Энергия», 1967.
8. Месяц Г.А. И др. Формирование наносекундных импульсов высокого напряжения, М., "Энергия", 1970
9. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970
10. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972
11. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975
12. Справочник по элементам радиоэлектронных устройств. Под ред. В.Н. Дулина, М.С. Жука. М., "Энергия", 1977
13. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977
14. Сопротивления. Справочник. Том 1. ВНИИ "Электронстандарт", 1977.
15. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
16. Резисторы. Группы 6010, 6020. Сборник справочных листов. РМ 11 074.022.1-83. Издание официальное. ВНИИ "Электронстандарт", 1984.
17. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
18. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991
19. Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник.— М.: Радио и связь, 1995 — (Массовая радиобиблиотека; Вып. 1203)
20. Перечень электрорадиоизделий, разрешенных к применению при разработке (модернизации), производстве аппаратуры, приборов, устройств и оборудования военного назначения. Часть 11. Резисторы и конденсаторы. МОП 44 001.11-2006. Министерство обороны Российской Федерации. ФГУП "22 ЦНИИИ Минобороны России".
