УПВК-50

тиристор УПВК-50

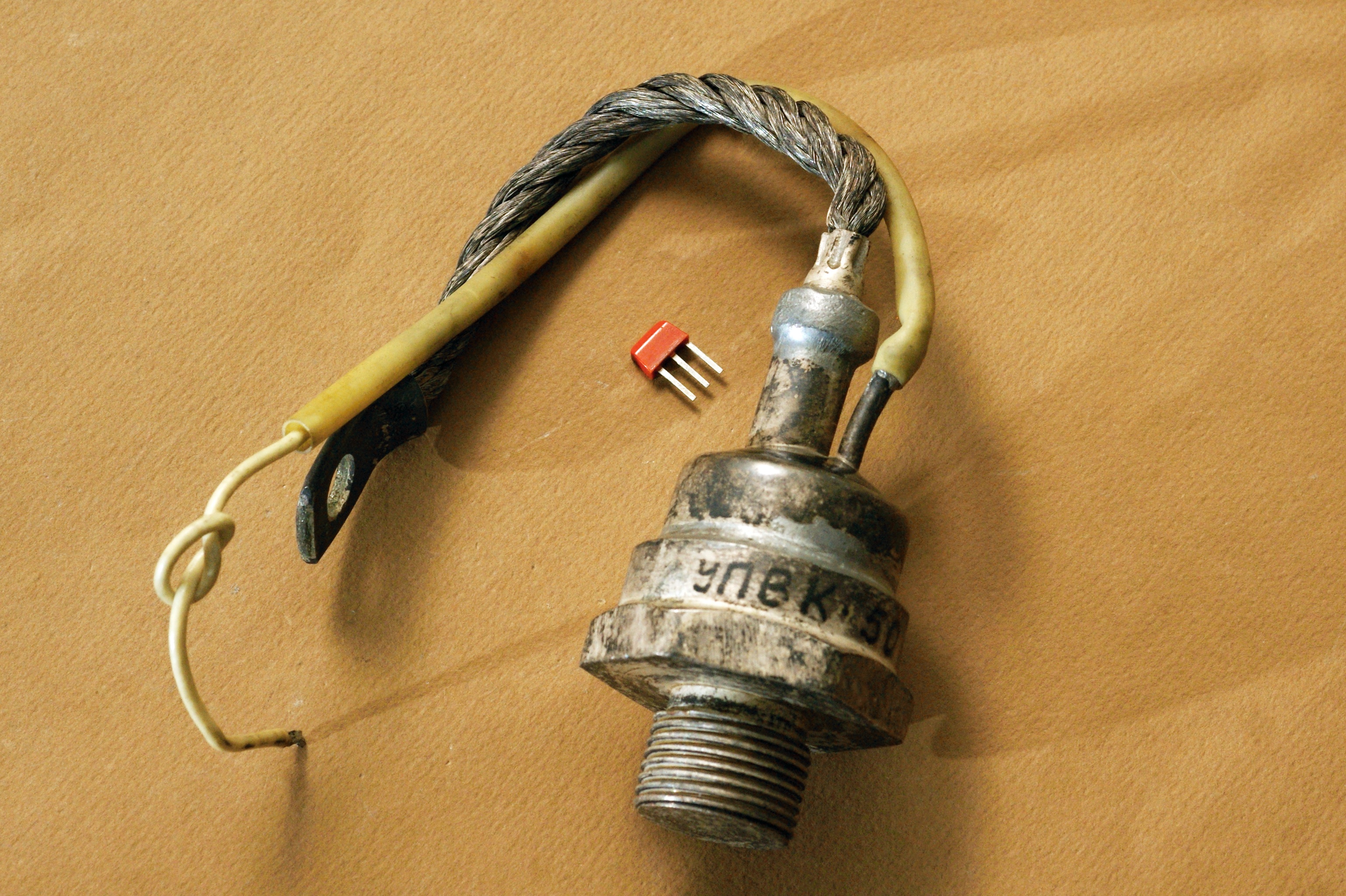

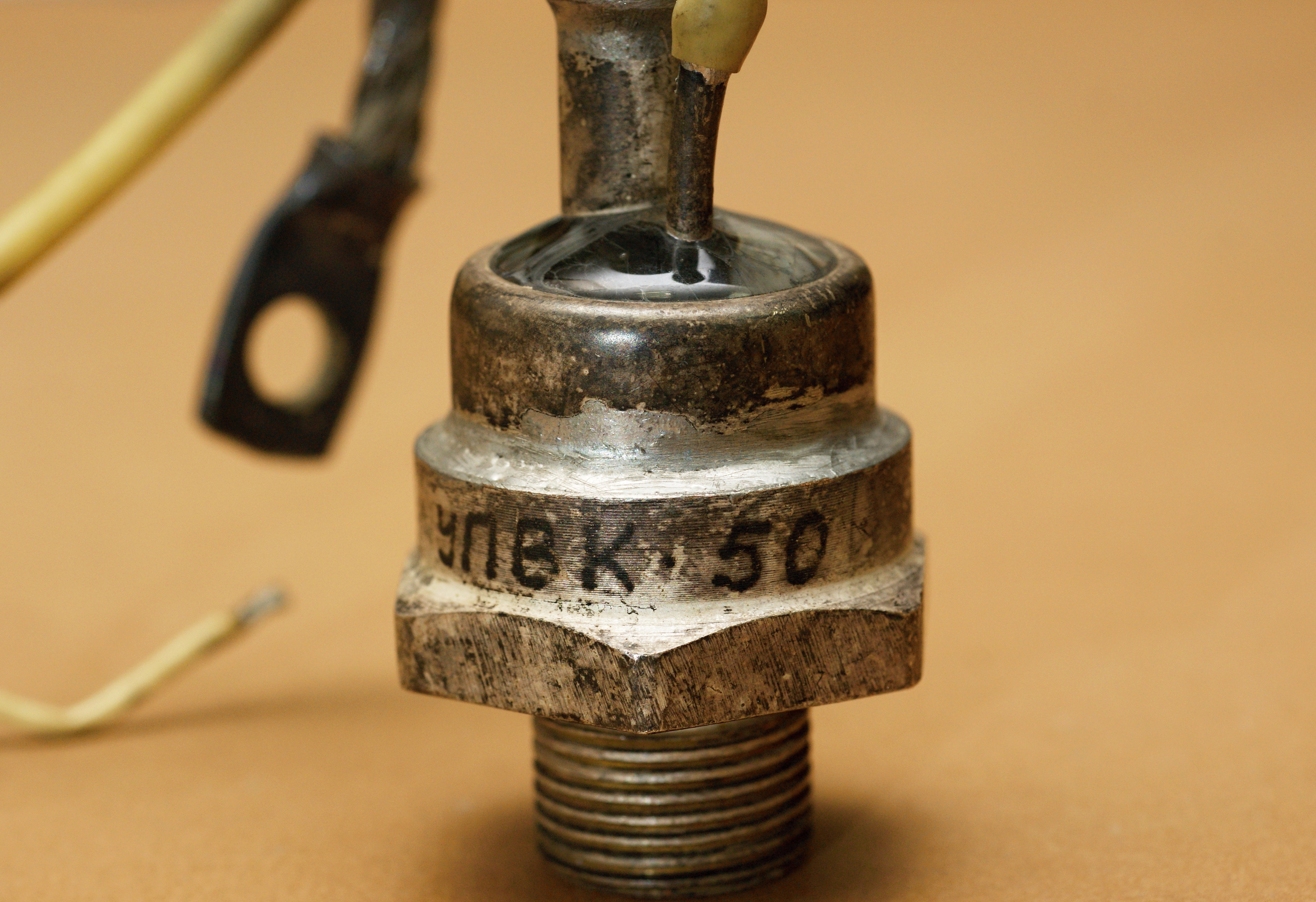

(У)правляемый (П)одольский* (В)ентиль (К)ремниевый, максимальный ток 50 А. То есть тиристор.

* от названия завода - Подольский химико-металлургический завод.

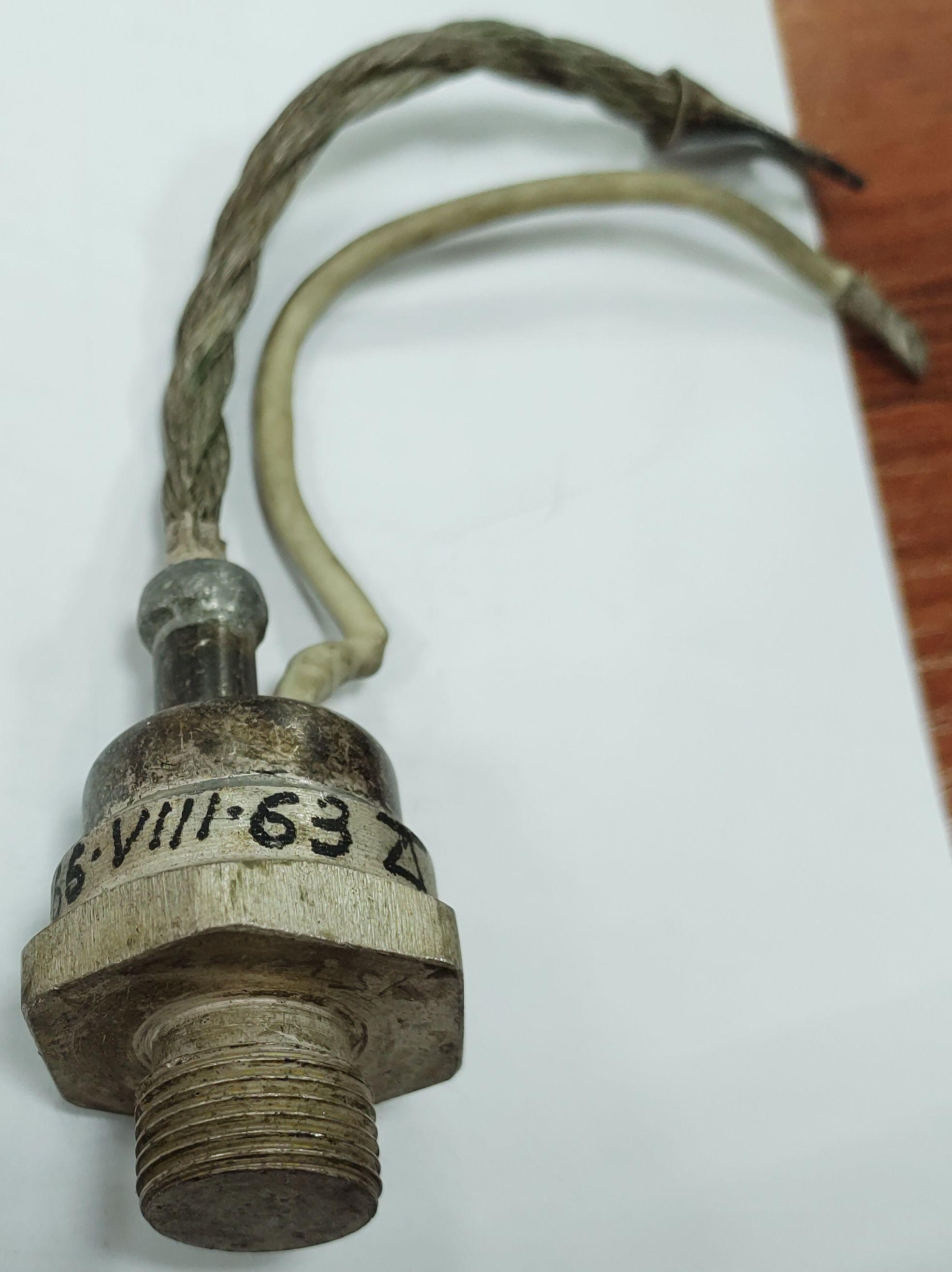

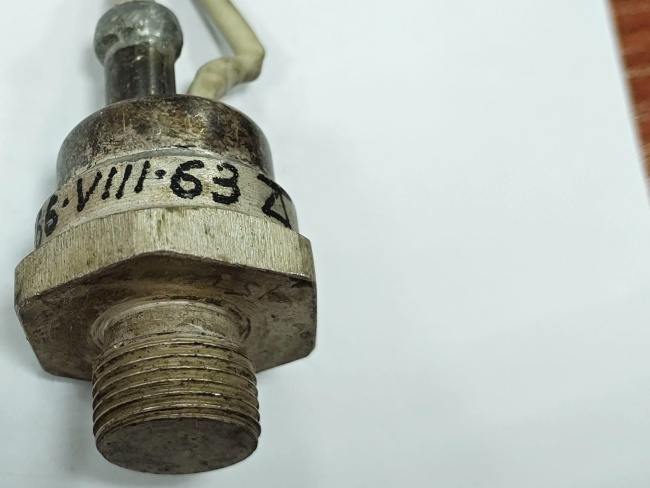

Интересно, что более никакой маркировки, кроме серийного номера, на корпусе нет. Так что ни класс по обратному напряжению, ни падение напряжения в открытом состоянии, ни хотя бы дата выпуска неизвестны.

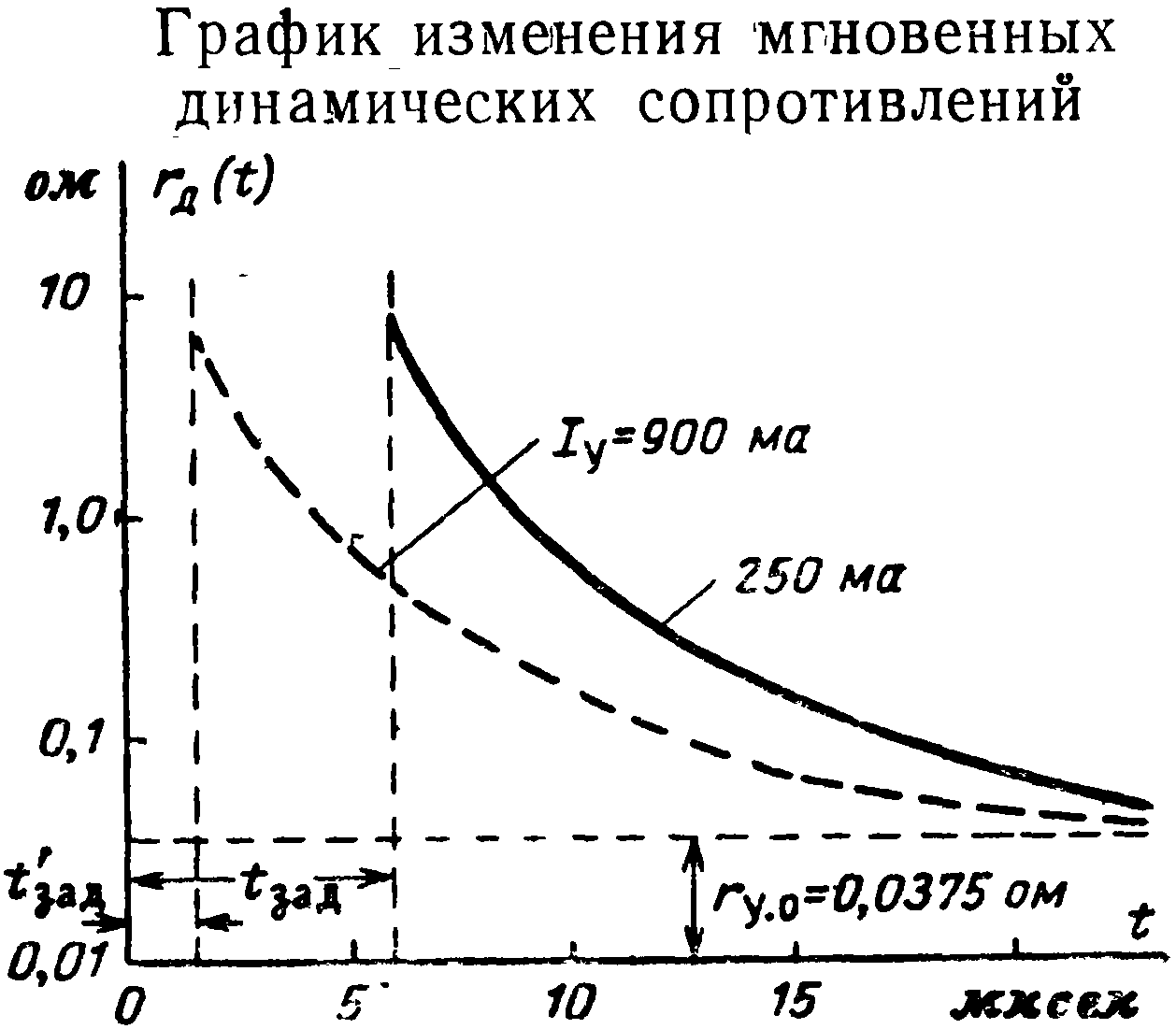

тиристор УПВК-50

тиристор УПВК-50

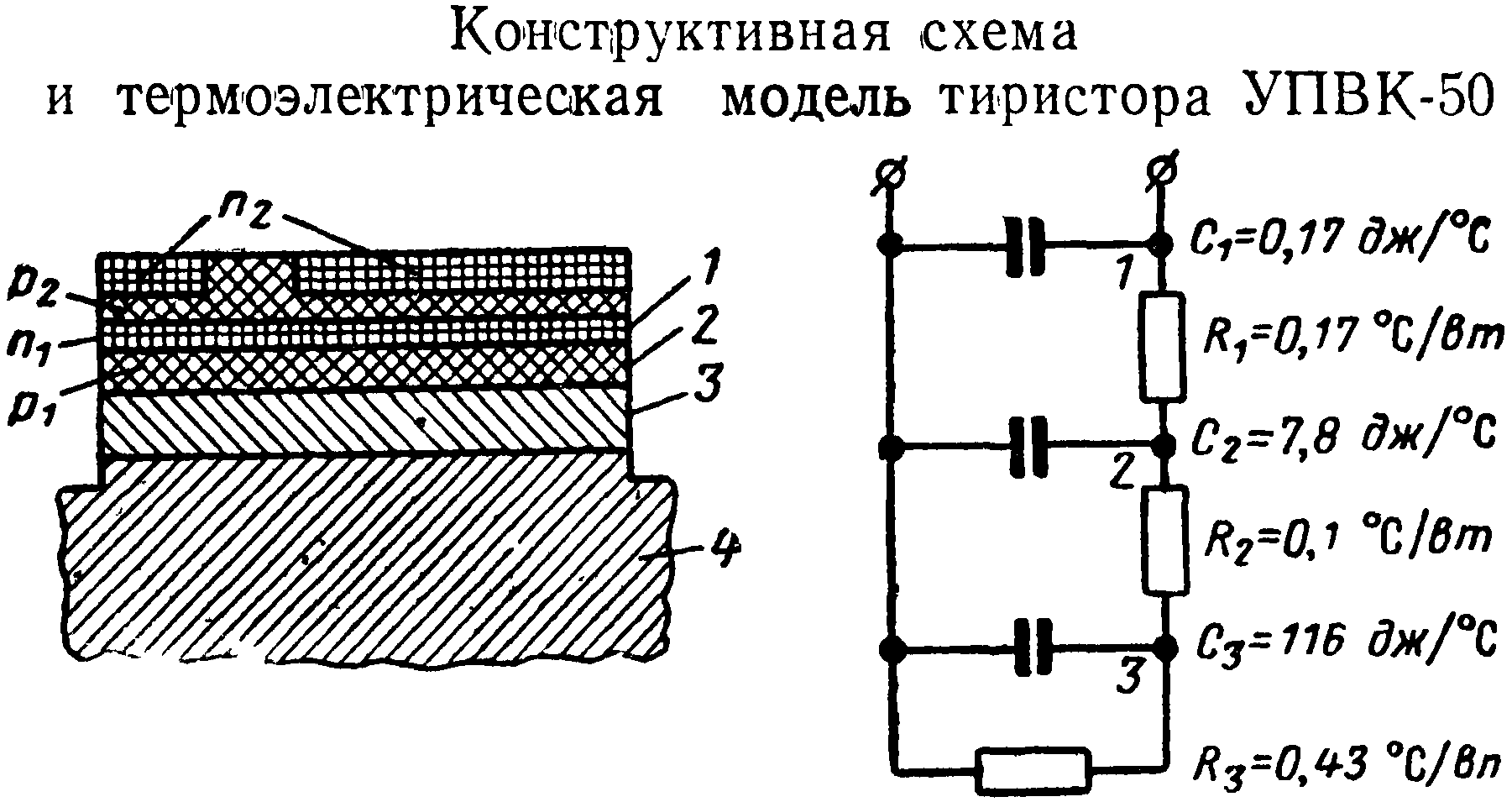

Теплоемкость С1 соответствует зоне рабочего p-n-перехода 1; С2—кристаллу 2; С3 — основанию корпуса 4 с термокомпенсационным диском 3. R1 — тепловое сопротивление между зоной рабочего p-n-перехода и кристаллом, R2, R3 — соответственно сопротивления участков «кристалл — диск» и «диск — окружающая среда».

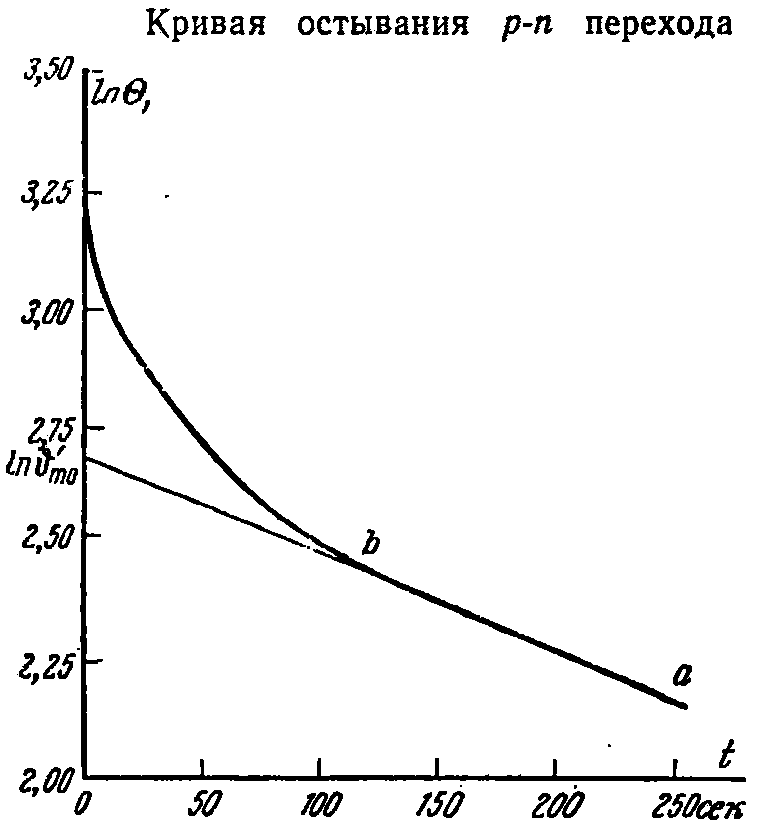

тиристор УПВК-50

тиристор УПВК-50 тиристор УПВК-50

Источники:

1. П.Д. Давидов. К теории инженерного расчета нестационарных тепловых процессов в мощных полупроводниковых приборах. - "Электричество", №4, 1966.
2. Давидов П.Д. Анализ и расчет тепловых режимов полупроводниковых приборов. М., "Энергия", 1967 (Библиотека по автоматике, вып. 264).
