УПВКЛ-100-7-68

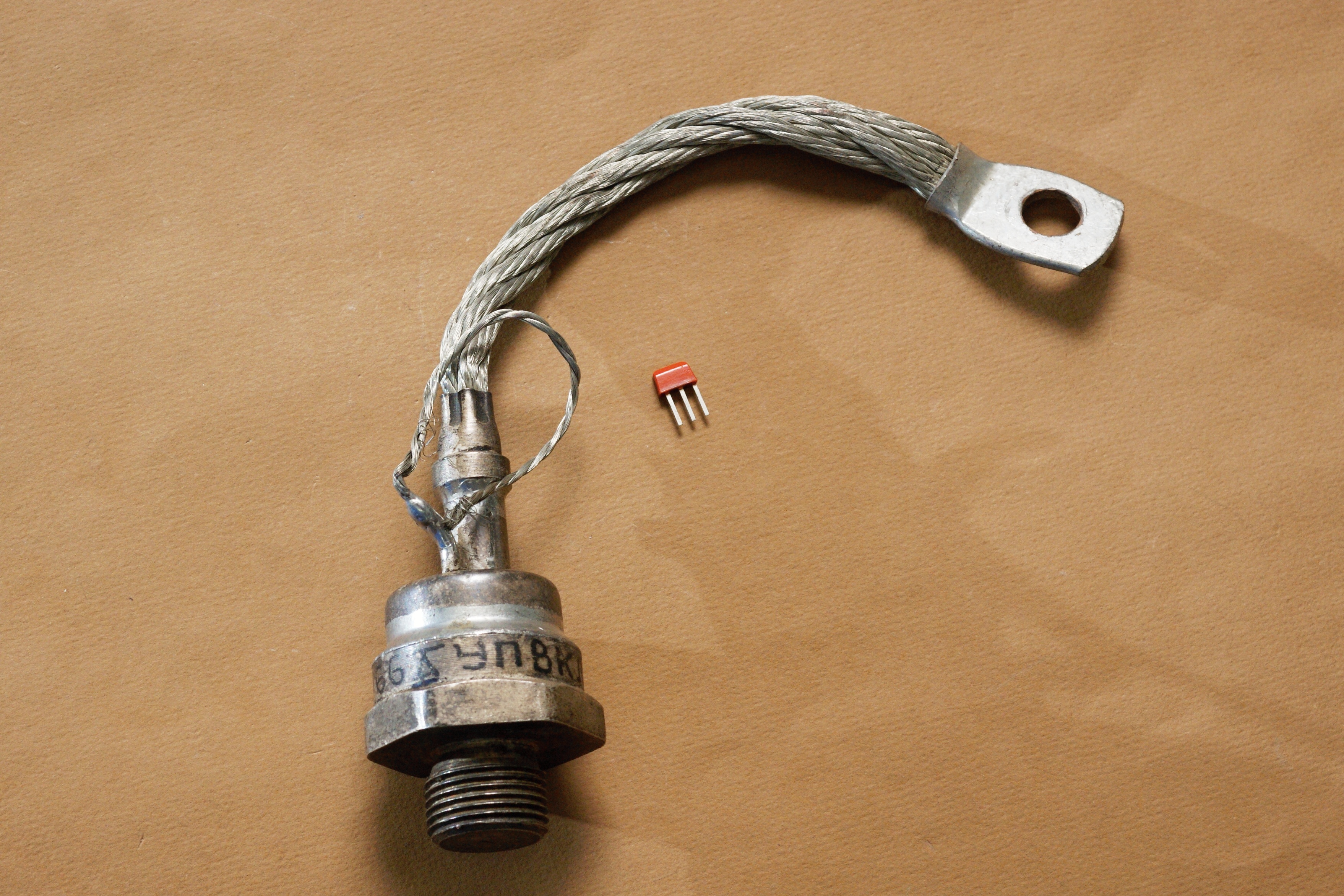

тиристор УПВКЛ-100

(У)правляемый (П)одольский* (В)ентиль (К)ремниевый (Л)авинный, максимальный ток 100 А (при скорости обдува 11 м/сек), амплитудное рабочее напряжение 700 Вольт, падение напряжения в открытом состоянии 0,68 Вольт. То есть тиристор. Позднее он был переименован в ПТЛ-100.

* от названия завода - Подольский химико-металлургический завод.

   Основной профиль этого завода - производство монокристаллических полупроводниковых (в первую очередь кремниевых) слитков для электронной промышленности. Тем не менее "...В истории завода имеется беспрецедентный случай. Когда в СССР создавался первый электровоз, ПХМЗ освоил производство диодов и тиристоров для них."
   Это приблизительно 1966 год. Как раз год выпуска этого тиристора...
   Помимо железнодорожной техники, вентили УПВКЛ применялись и в электроприводах серии ПКВ, для шлифовальных и кузнечно-прессовых станков.

Основу тиристоров составляет кремниевая четырехслойная p-n-p-n структура, вмонтированная в герметичный металлический корпус, предохраняющий ее от влияния внешних воздействий и обеспечивающий необходимый теплоотвод при работе тиристора.

Анодом тиристора является медное основание, катодом — гибкий медный вывод с наконечником. Управляющий электрод выведен в сторону катода. Для обеспечения высокой коррозионной стойкости корпус вентиля и гибкий вывод никелируются или покрываются серебром.

Электрические параметры

Отношение амплитудного испытательного напряжения к максимальному амплитудному рабочему напряжению 1,5
Перегрузочная способность по току 1,25 в течение 5 мин / 2 в течение 5 сек
Среднее значение обратного тока при +120°С 0,01 мА
Максимальный ток управления:
при t < 20°C 400 мА
при 20°C < t < 120°C 200 мА
Напряжение управления, не более:
при t < 20°C 12 В
при 20°C < t < 120°C 8 В

В переходных процессах тиристоры УПВКЛ должны выдерживать единичные кратковременные импульсы с длительностью не более 2 мсек с частотой не более 1 имп/сек. Тиристоры должны выдерживать без повреждения скорость нарастания прямого тока до 5х106 а/сек.
При управлении для надежности включения желательно подавать импульсы управляющего тока с двух- или трехкратным превышением значения тока управления; при этом допустимая мощность рассеяния управляющего электрода 2 вт не должна быть превышена. Подача на управляющий электрод отрицательного напряжения относительно катода не рекомендуется.

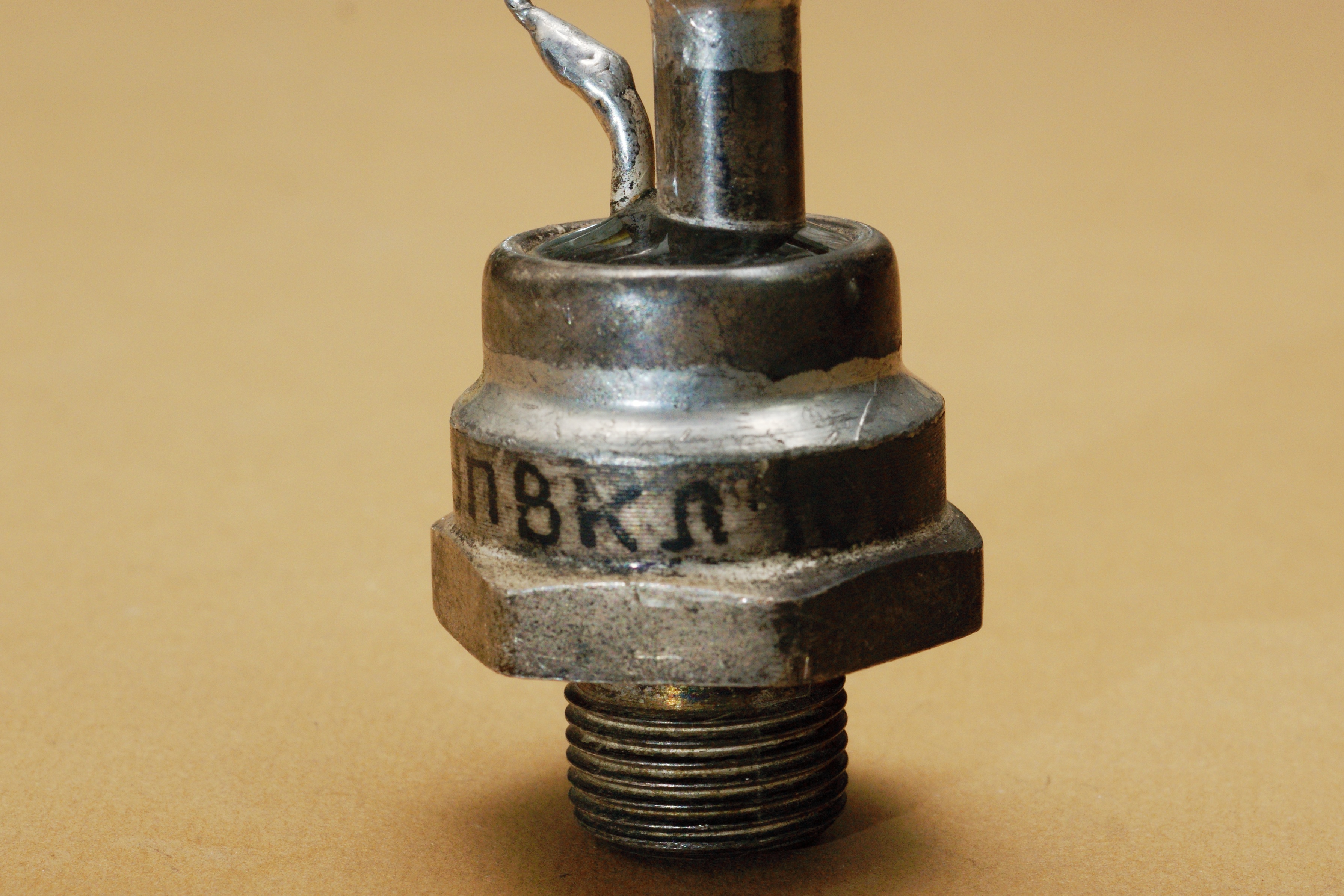

тиристор УПВКЛ-100

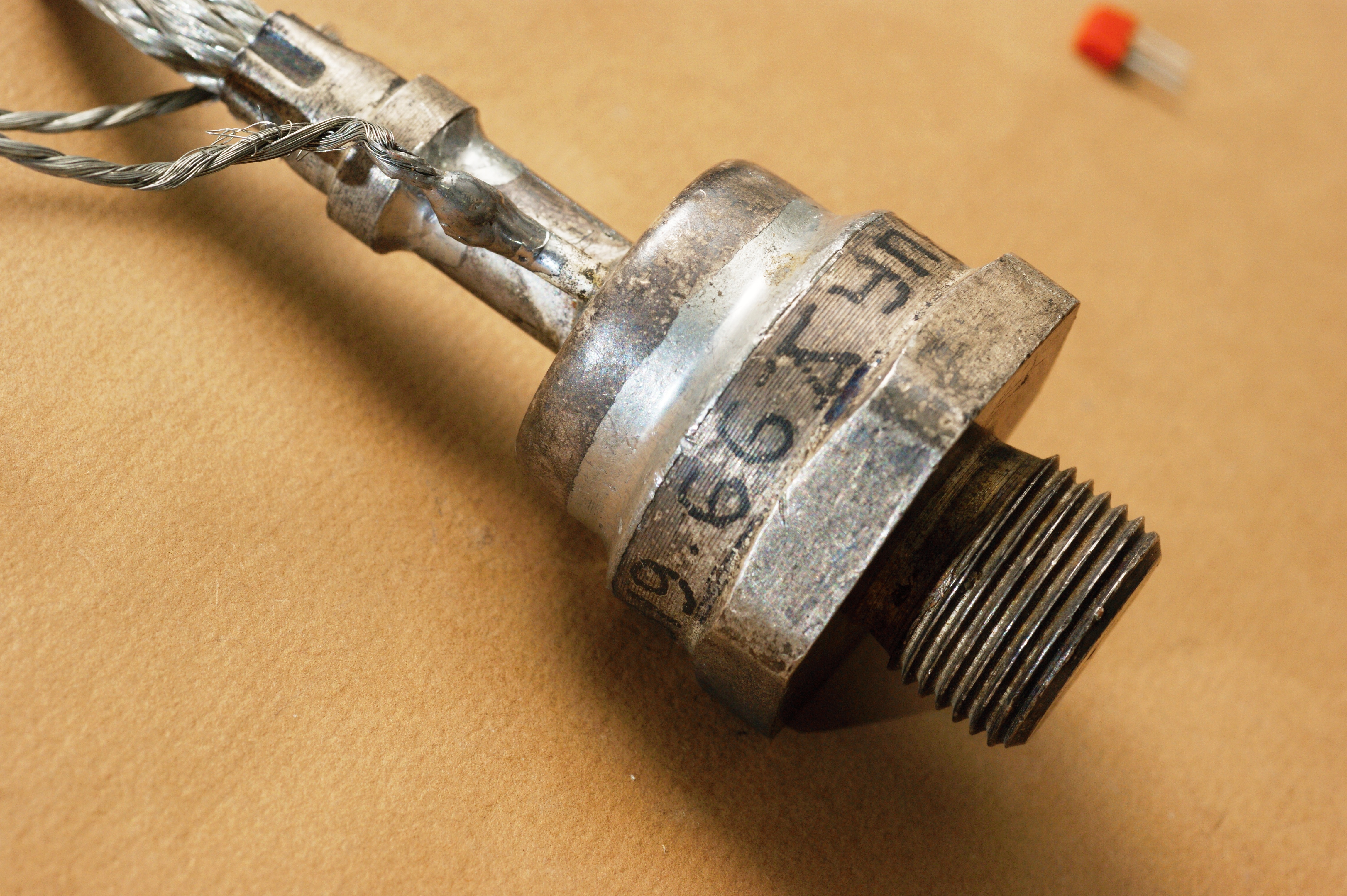

тиристор УПВКЛ-100

Источники:

1. Андреев Г.И., Найдис В.А. Электроприводы с полупроводниковым управлением. Системы постоянного тока с кремниевыми выпрямителями. Под редакцией М.Г. Чилинкина. М., "Энергия", 1967 (Библиотека по автоматике, вып. 231).
2. Преображенский В.И., Зимин Е.Н. Силовые кремниевые вентили. М., "Энергия", 1971 (Б-ка электромонтера. Вып. 309).
