УС006

(фото с форума "Портативное ретрорадио")

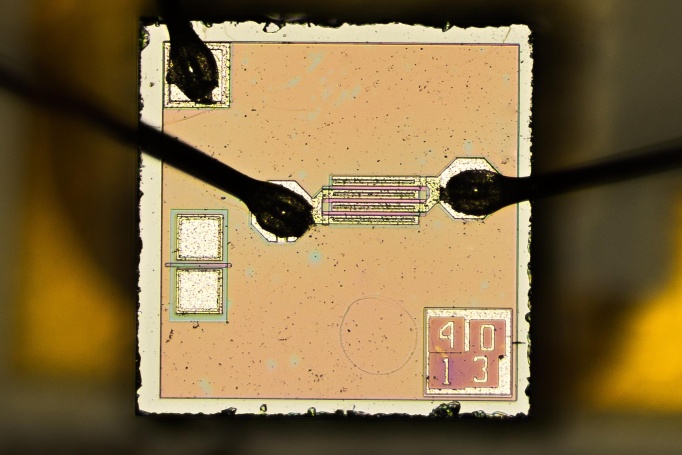

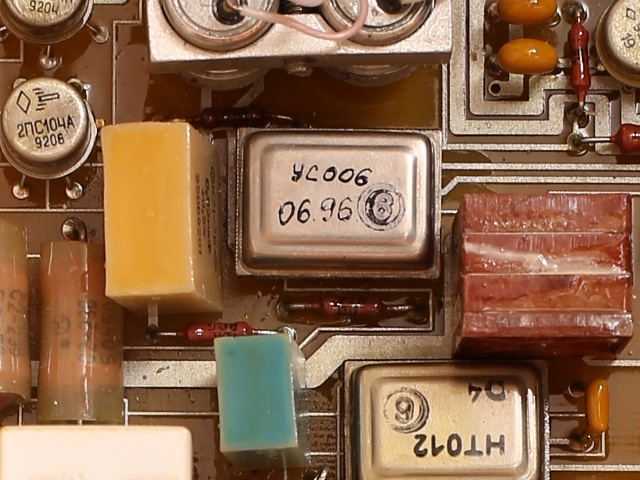

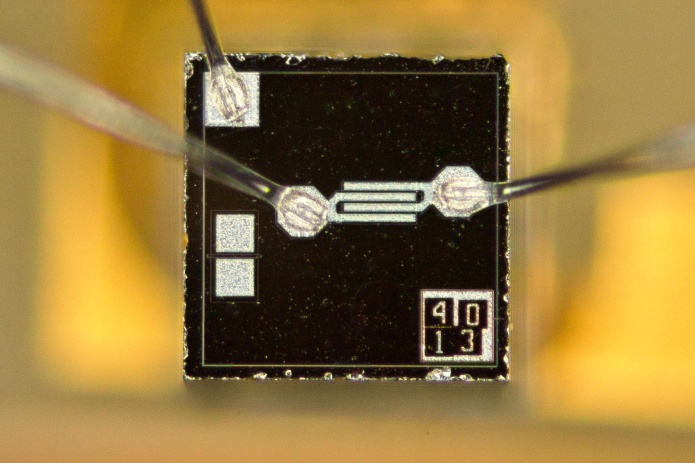

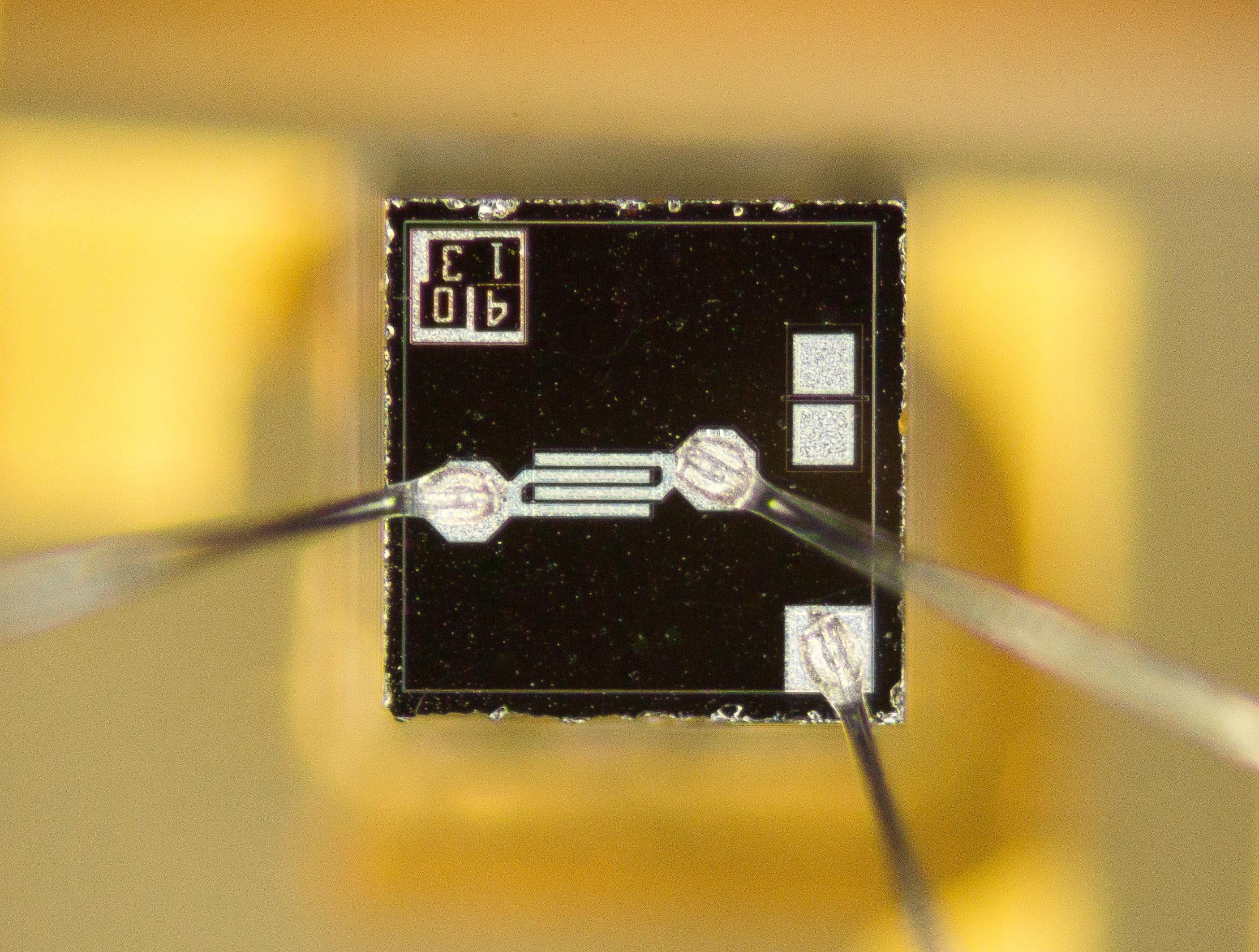

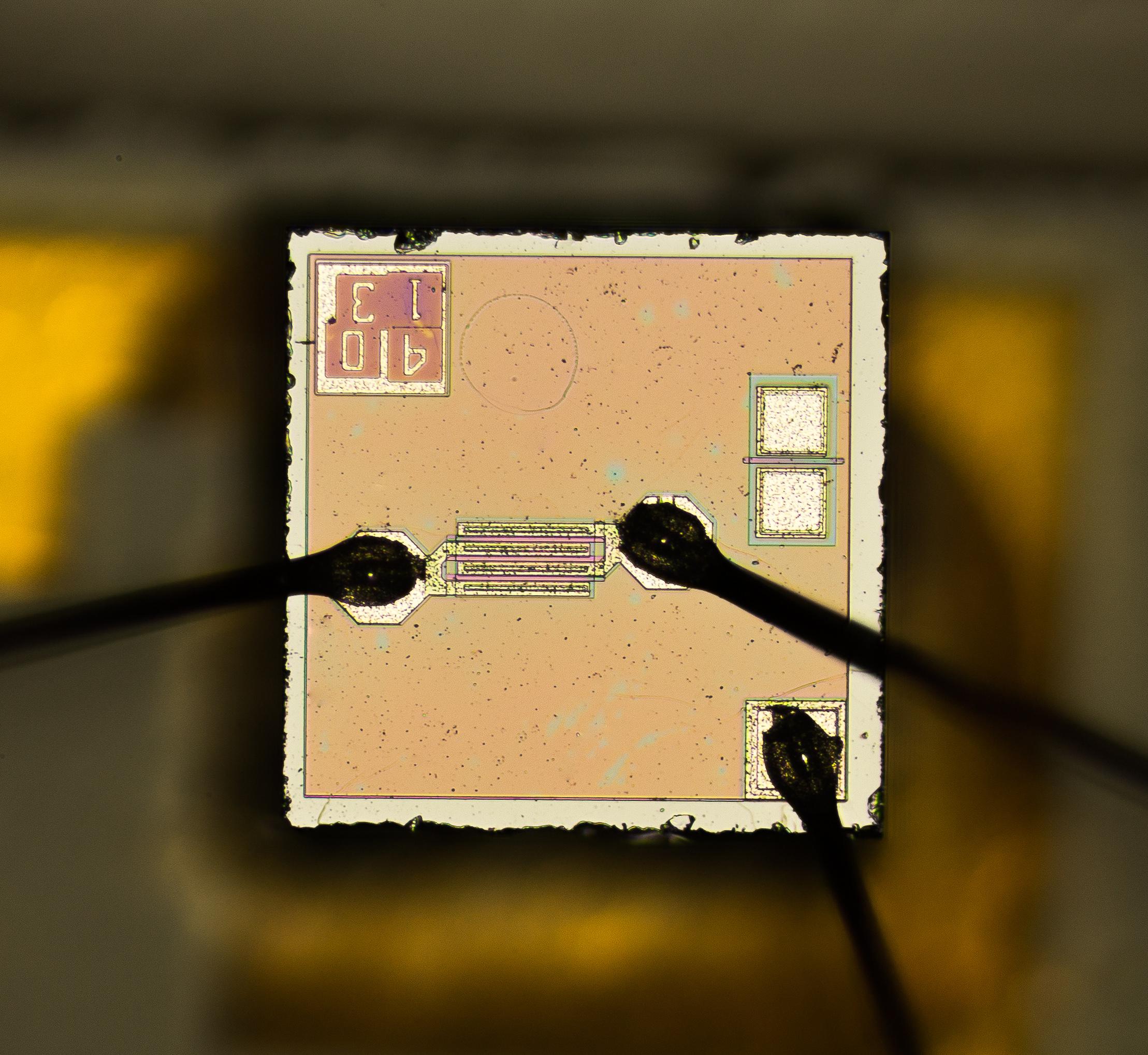

Дифференциальный малошумящий усилитель на согласованных парах полевых канальных транзисторов, из платы АЦП вольтметра В7-54/2. Подробностей по ней мало, но кое-что есть. Разработка минского МНИПИ.

Сборка имеет сверхмалый ток утечки затвора (по документации не более 3пА, по измерениям меньше 100фА). Фактическое смещение усилителя на данной микросборке (без коррекции смещения) составляет не более 30мкВ.

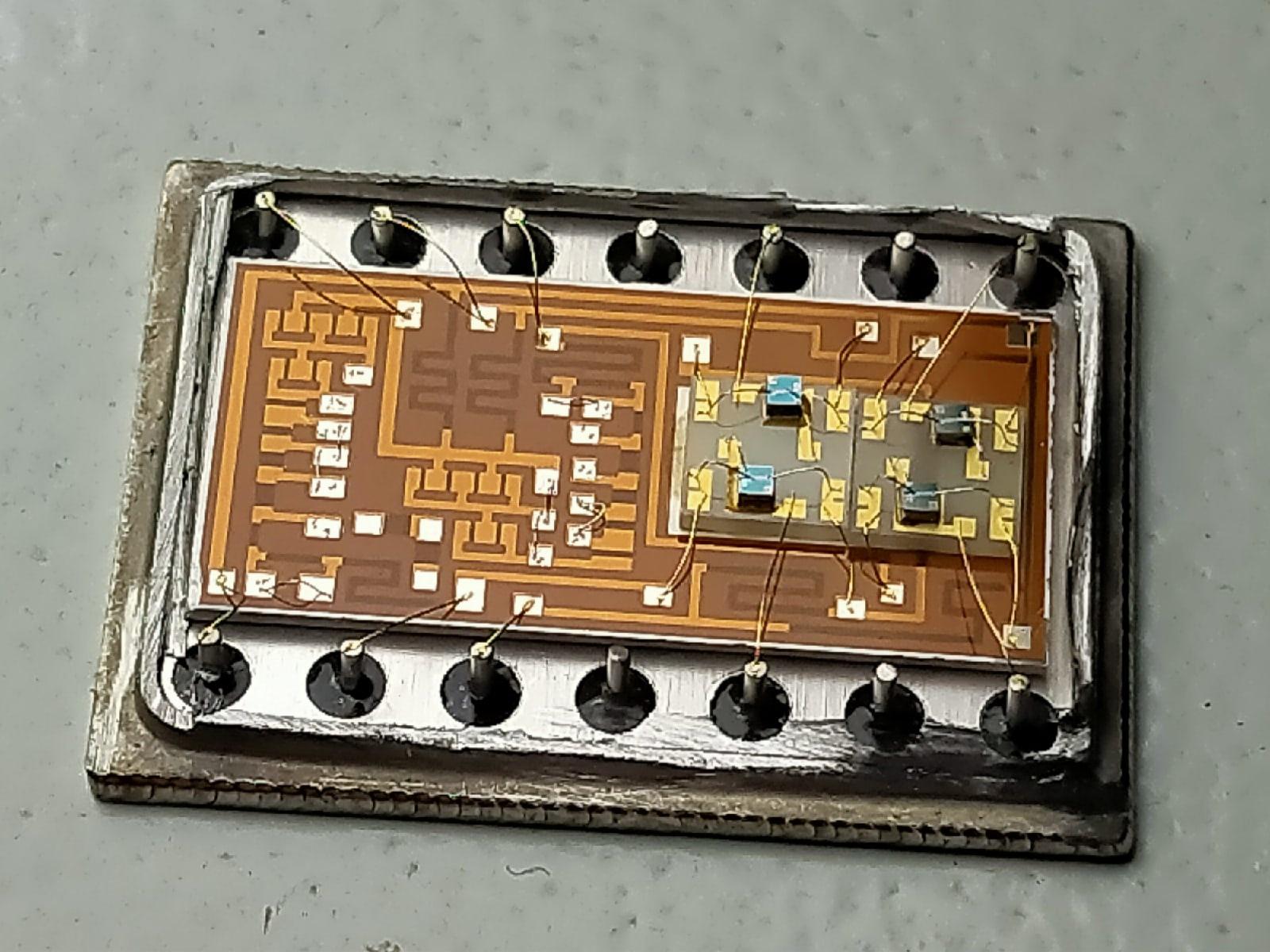

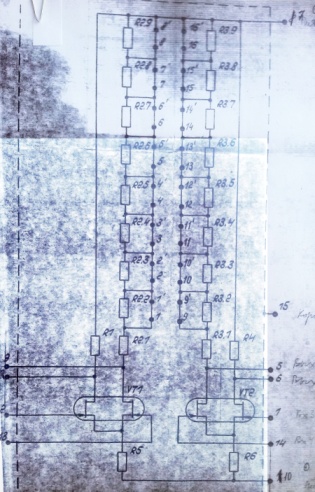

Подгонка сопротивлений судя по конструкции выполнялась либо установкой, либо удалением перемычек.

(фото с форума "Портативное ретрорадио")

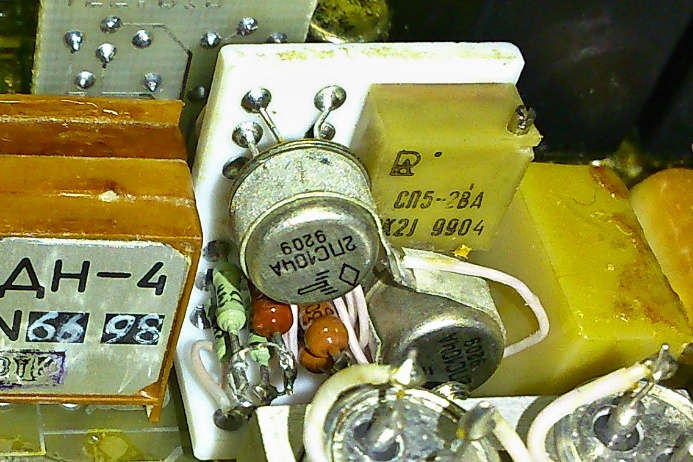

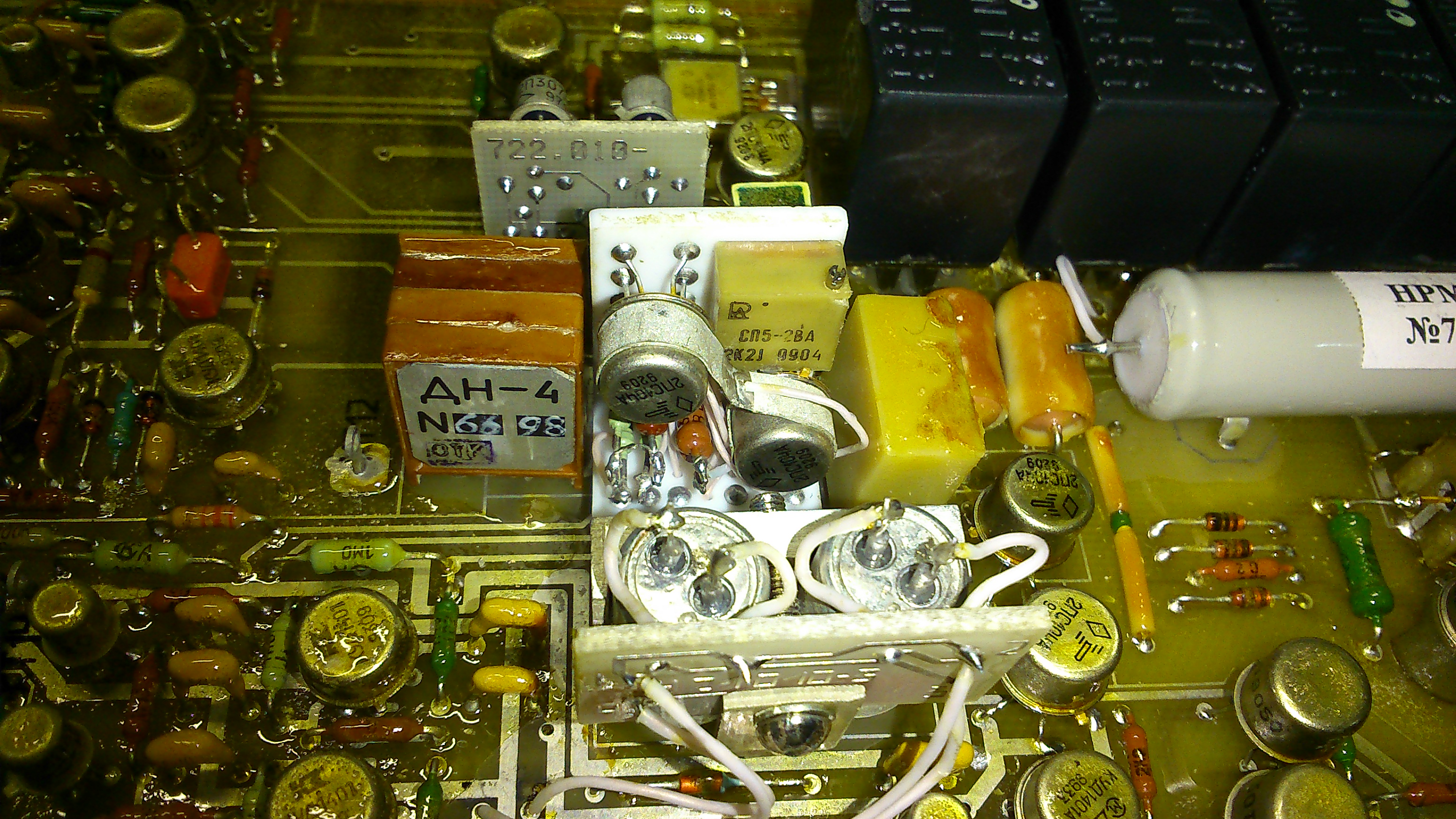

Интересно, что в некоторых исполнениях этого вольтметра на месте УС006 стоит сборка из пары 2ПС104 и нескольких резисторов, в том числе подстроечного!

(фото с форума "Портативное ретрорадио")
