ЮС

(Ю)стировочные (С)опротивления, многооборотные подстроечные резисторы, предназначены для низкочастотных (до 1000Гц) цепей.

Выпускались с номиналами 20, 50, 100, 200, 500 и 1000 Ом.

Допуск на номинал довольно большой - +20/-10%; при этом они оказались весьма точны - у четырёх замеренных резисторов этого типа разброс оказался меньше 3 Ом...

Производитель неизвестен.

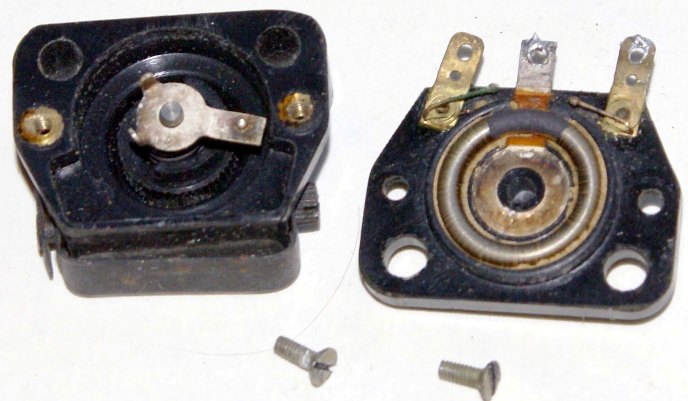

По конструкции напоминают современные СП5... , только крупнее и корпус карболитовый, собран на винтиках; для их вкручивания в другой половине корпуса залиты металлические втулки.

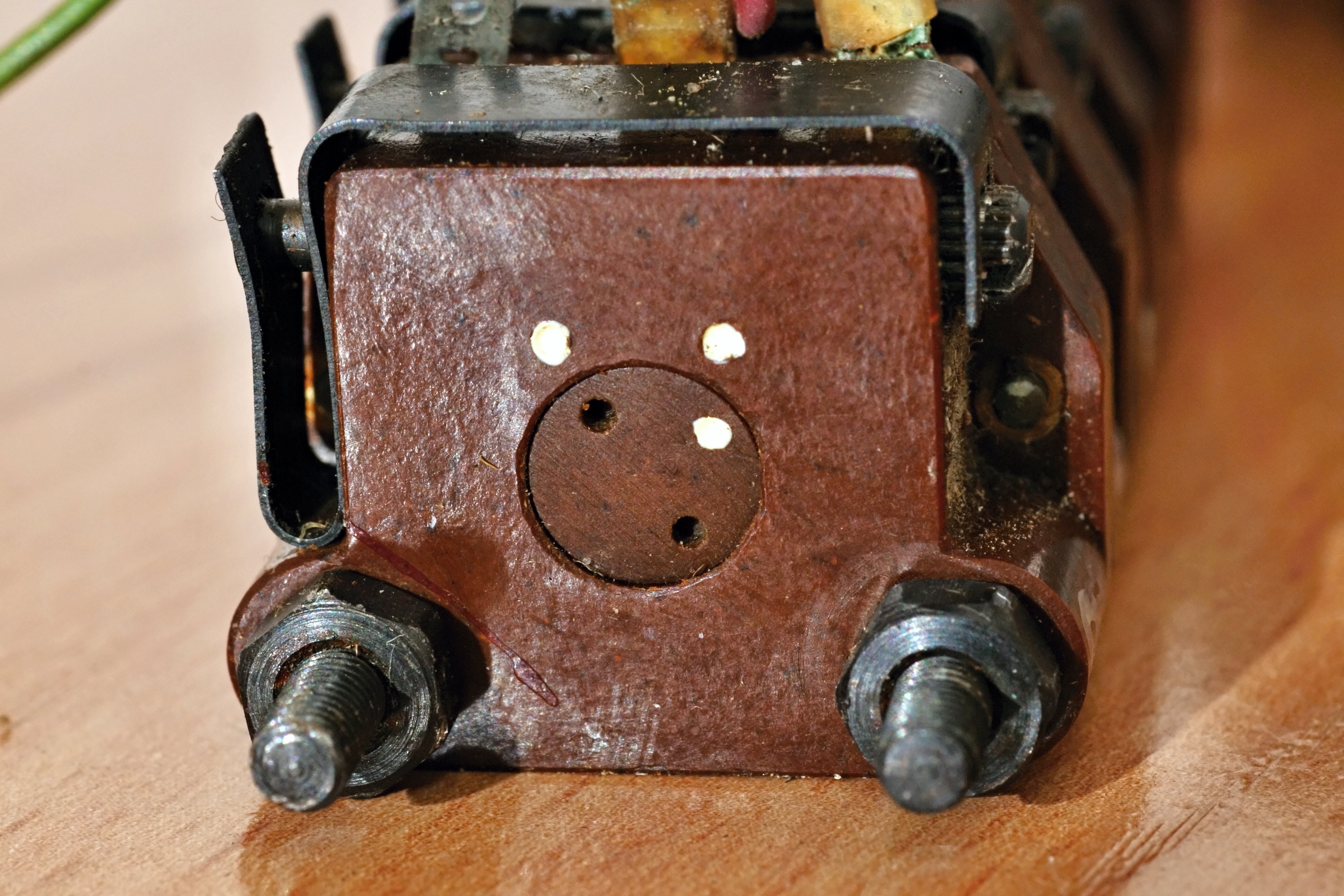

Металлическая скобка - это фиксатор вала от прокручивания. На конце вала имеется рифление, и на это место плотно надета "вилка" на конце скобки.

Резисторы номерные, надо полагать - от военной аппаратуры.

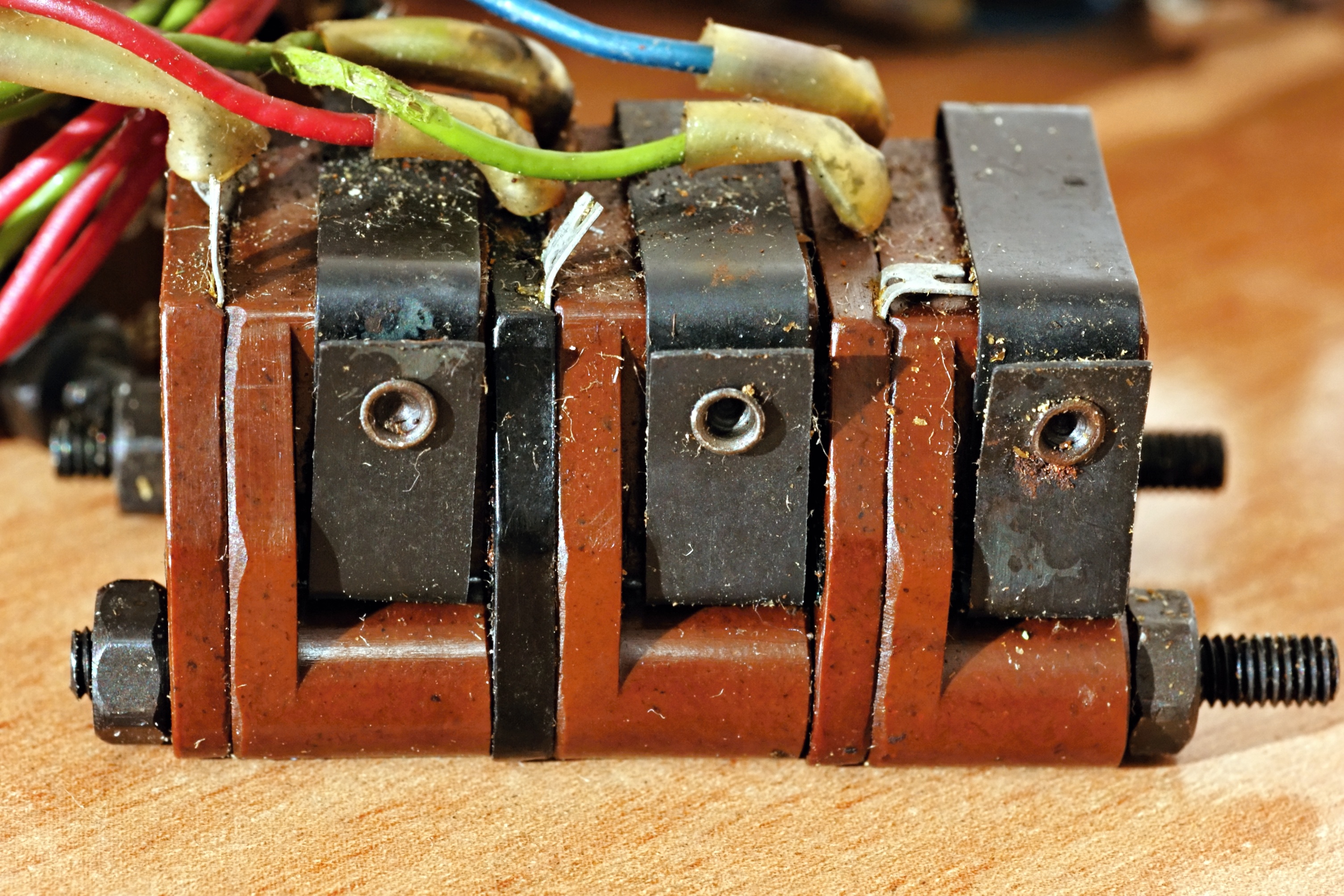

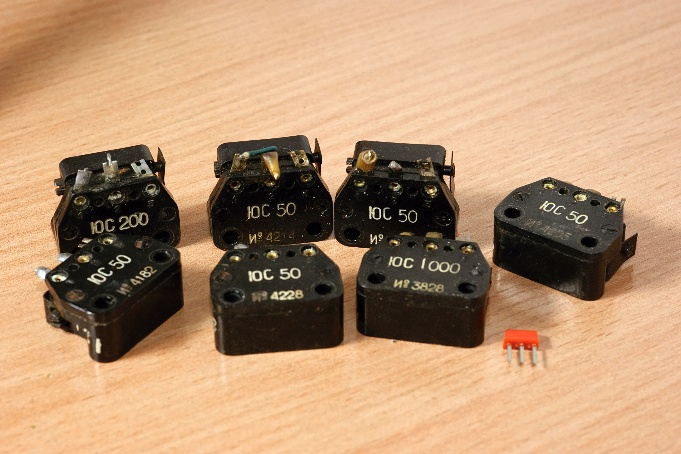

(фото Владимира, г.Пермь)

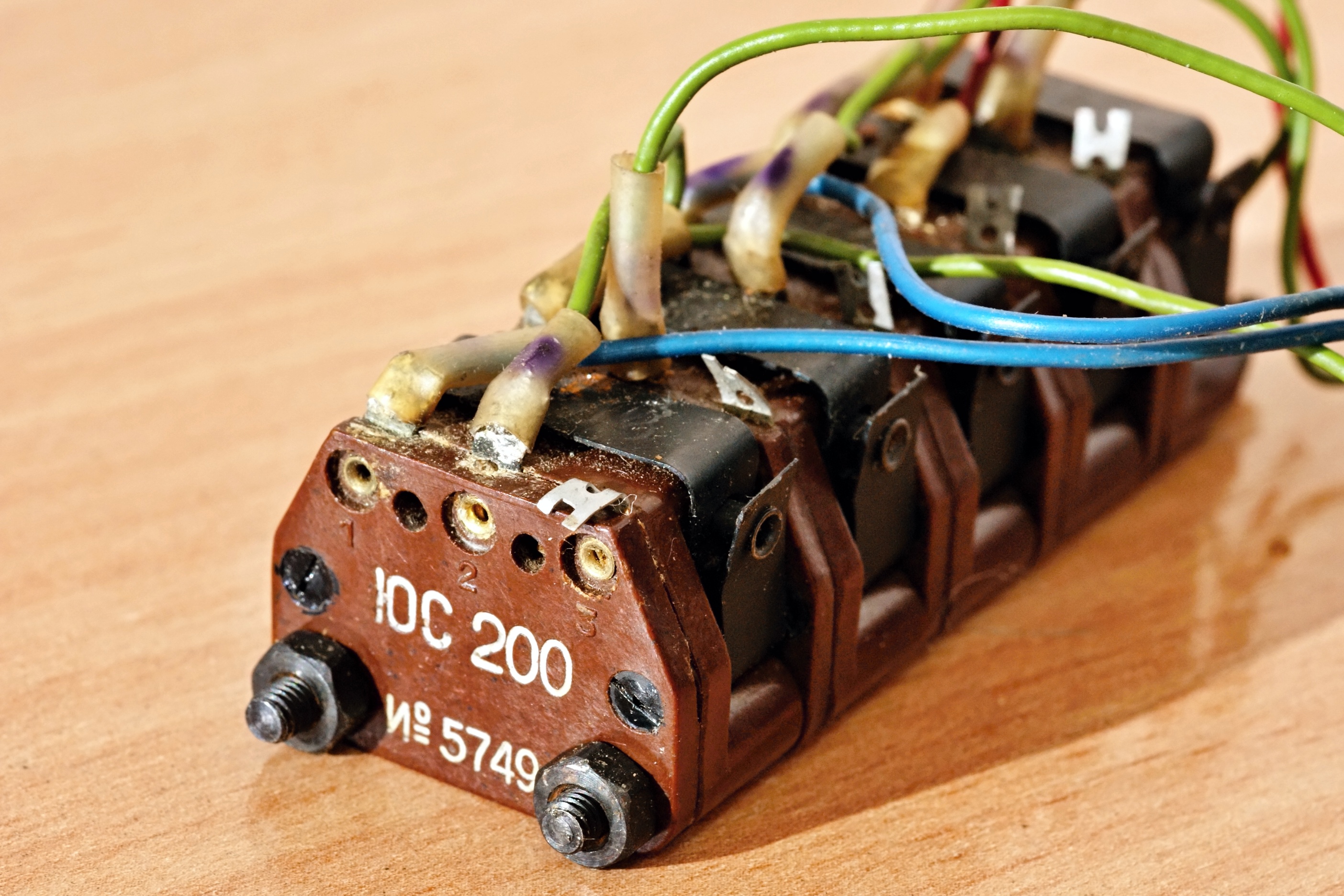

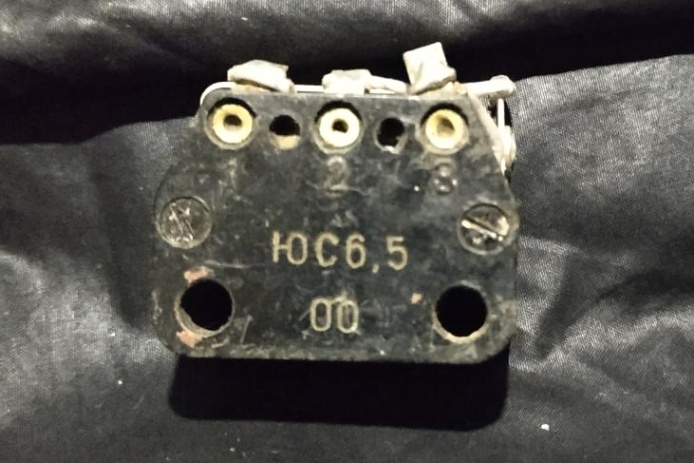

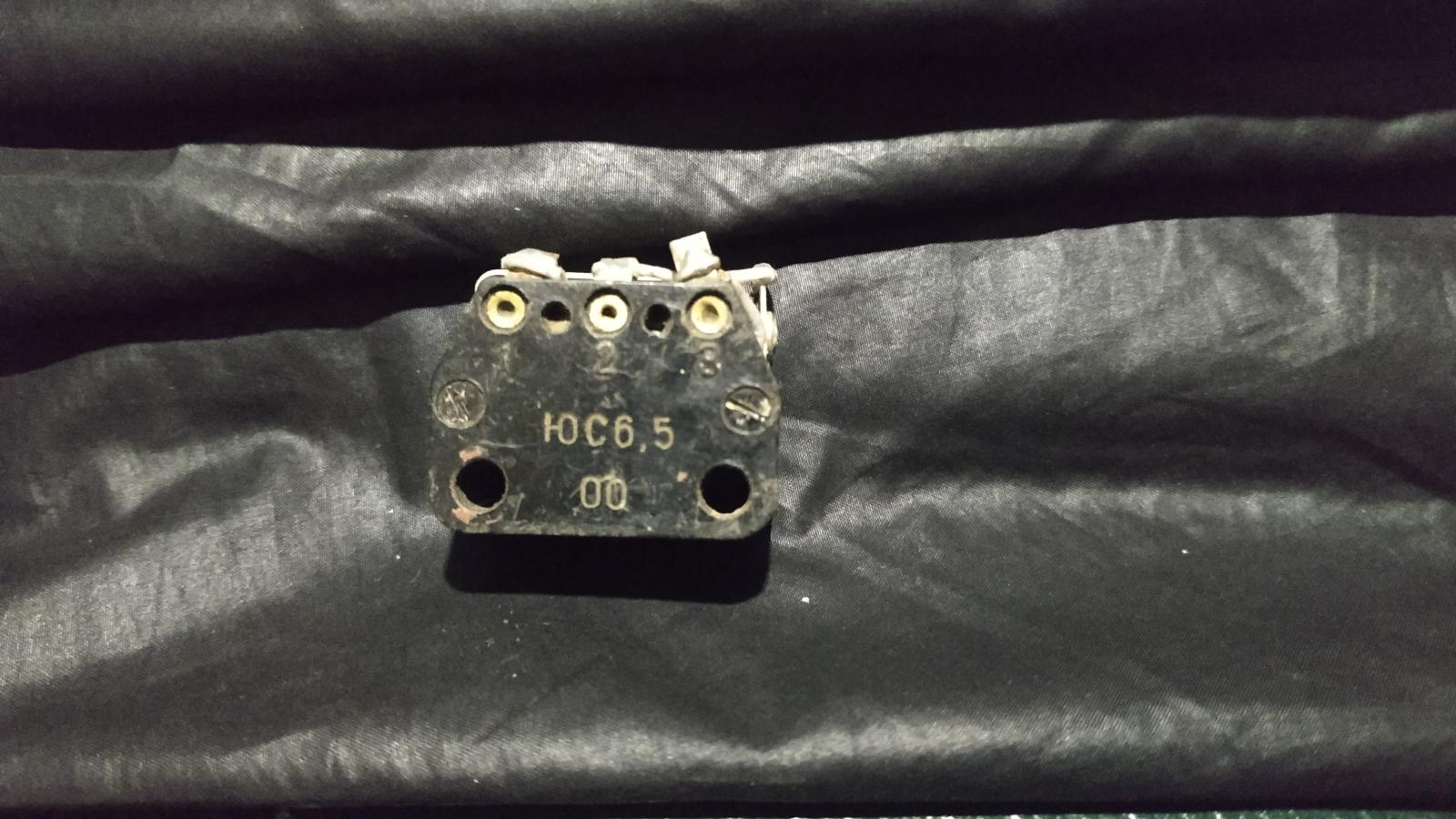

(фото Алексея Абызова)

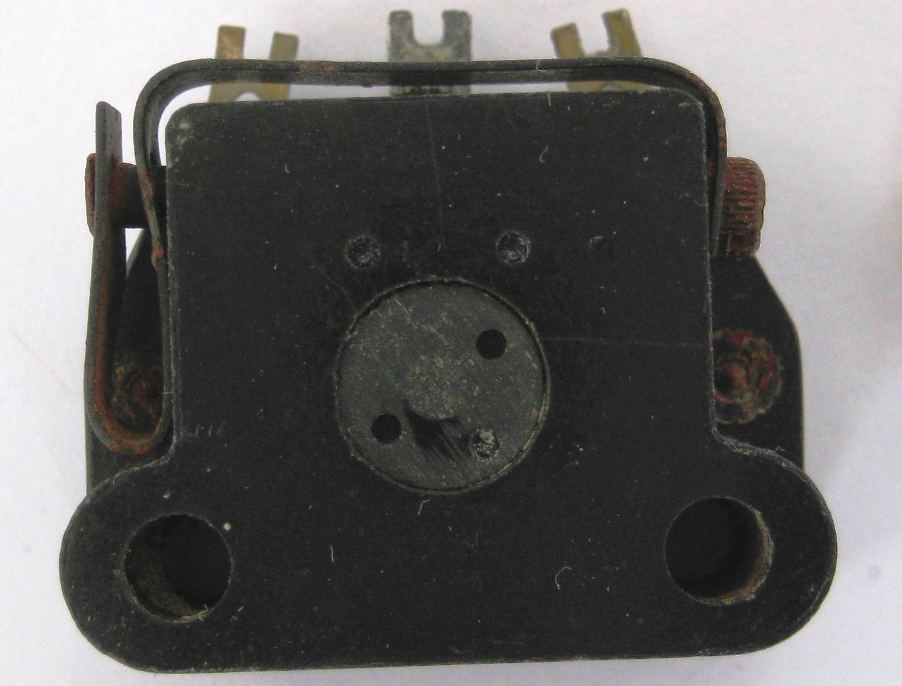

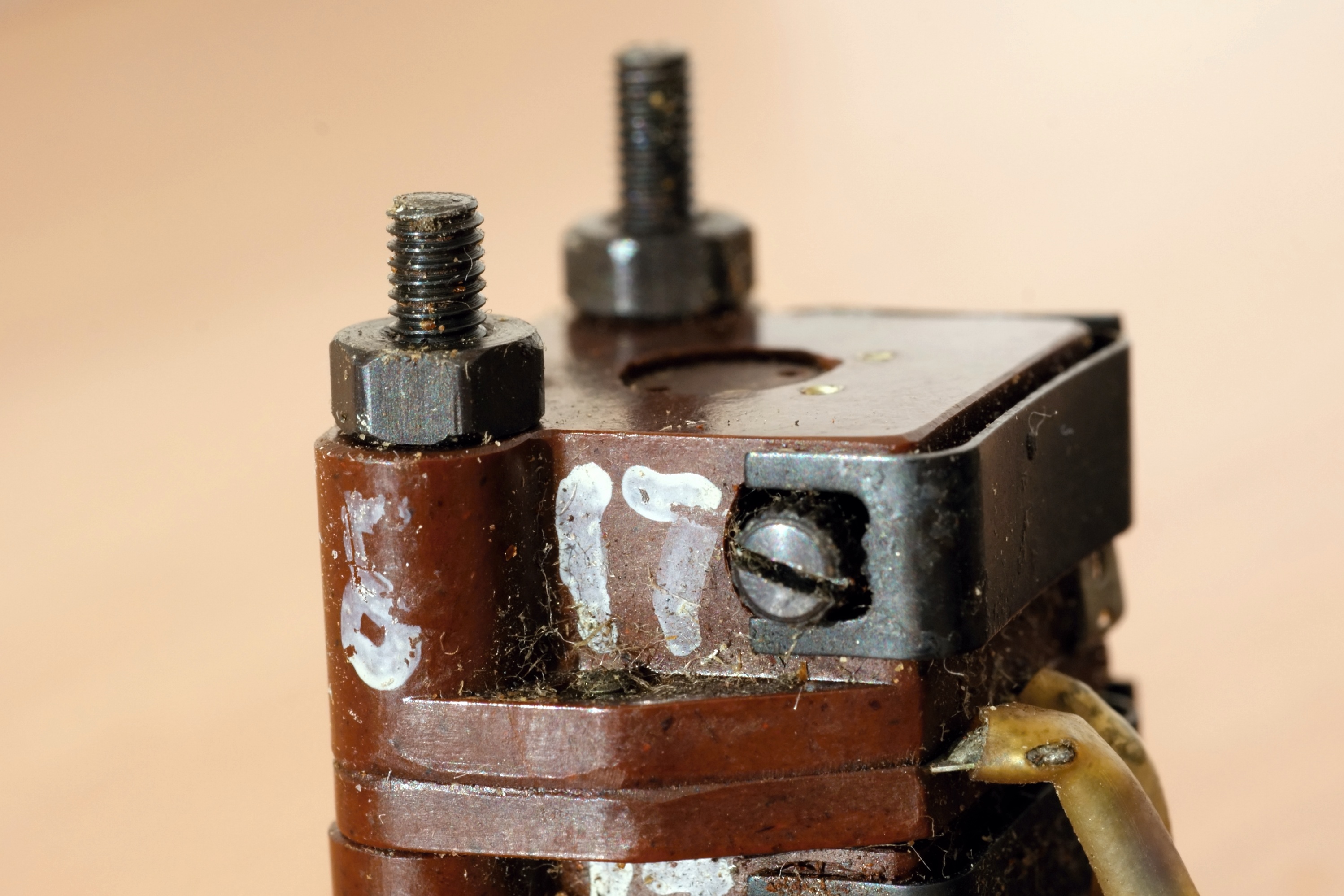

(фото Алексея Абызова)

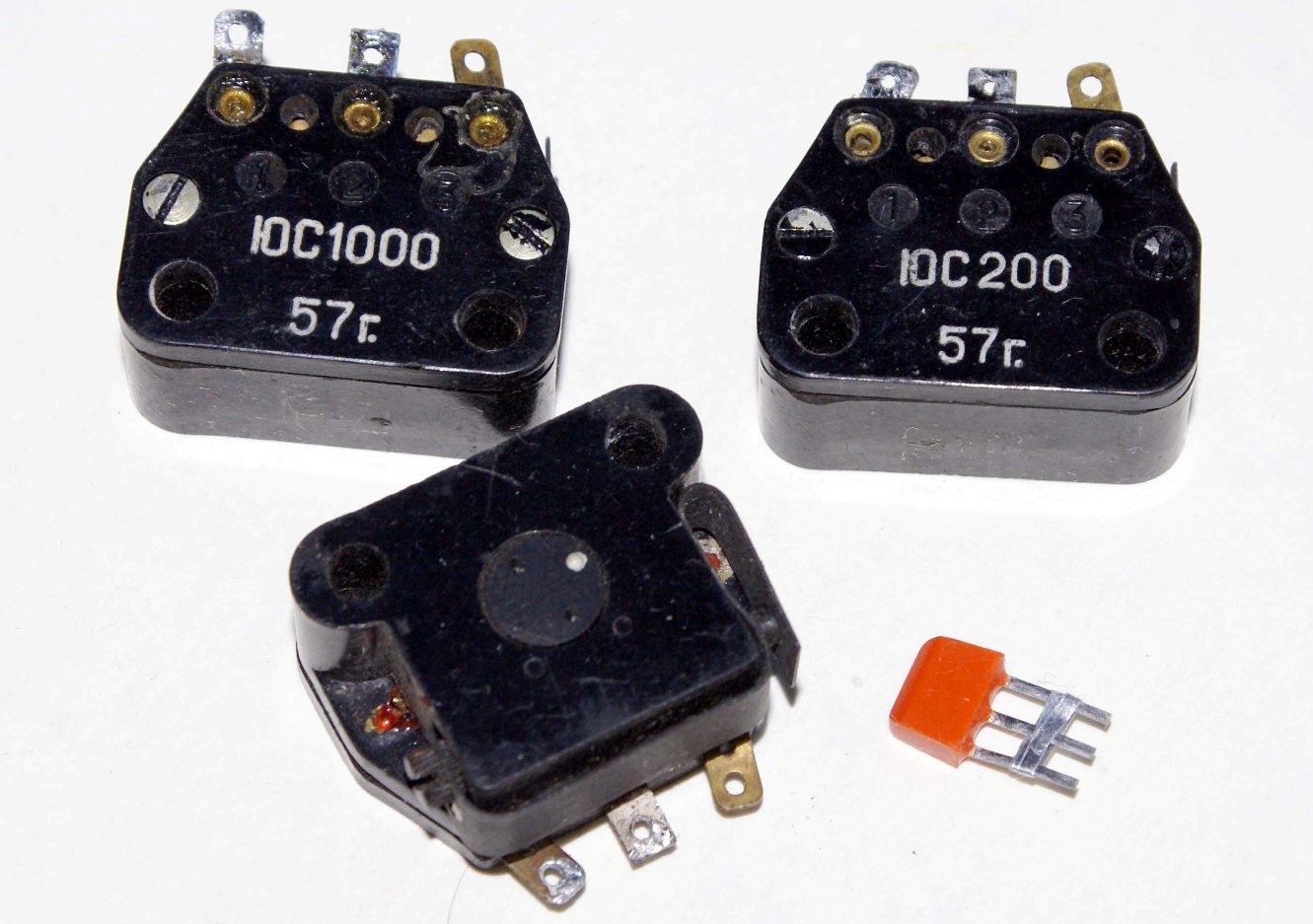

(фото с форума "Портативное ретрорадио")

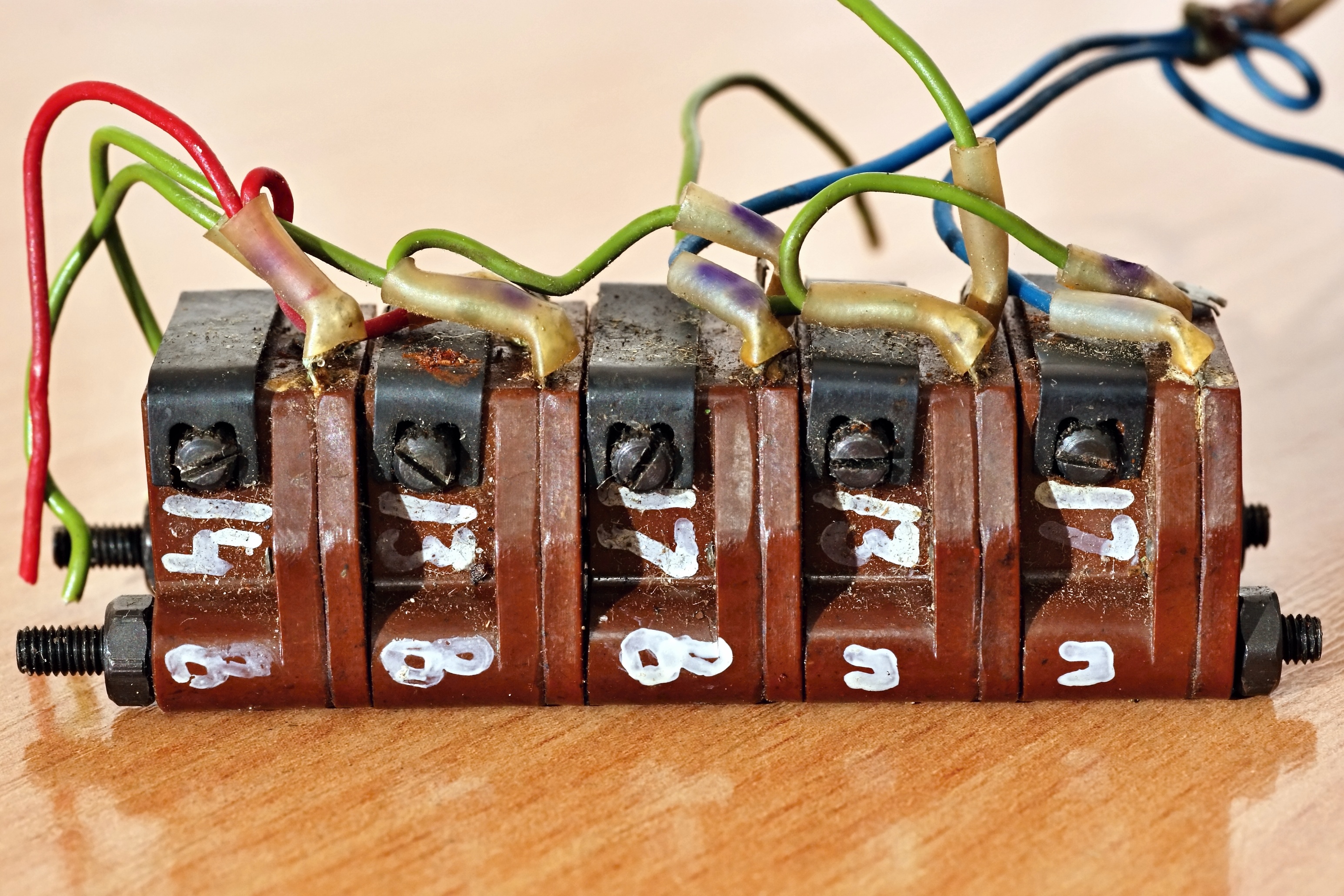

(фото Владимира, г.Пермь)

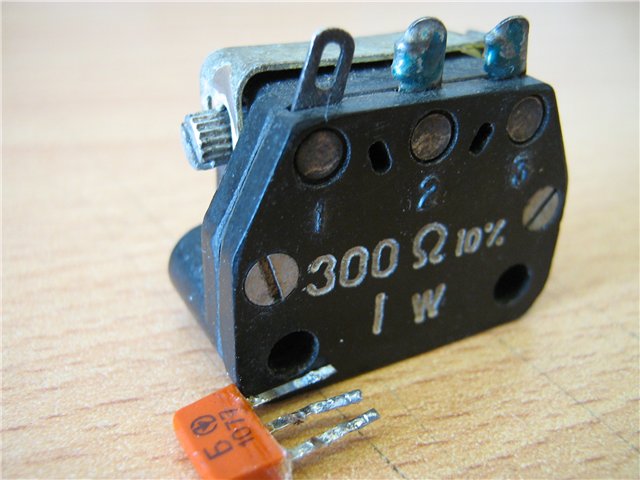

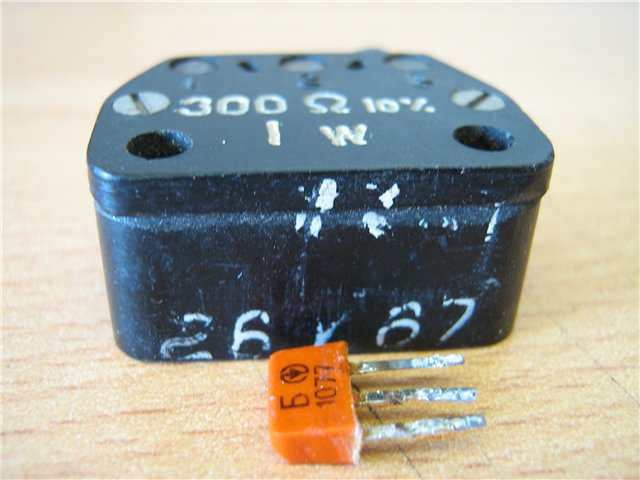

Схожий по конструкции резистор, но с номиналом 300 Ом и латинскими буквами в обозначении. Импортный аналог?

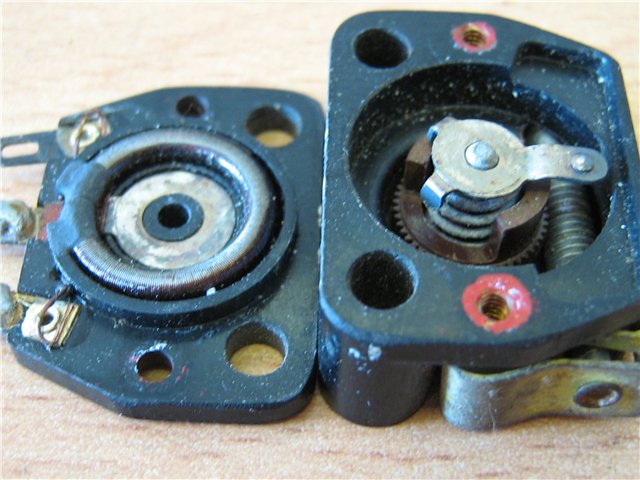

(фото с форума "Портативное ретрорадио")


(фото с форума "Портативное ретрорадио")

Источники:

1. Краткий справочник конструктора РЭА. Под ред. Р. Г. Варламова. - М., "Советское радио", 1972.
