Вариометры

Вариометры - приборы для плавного изменения индуктивности. Используются в основном в радиопередающей (или приёмной) аппаратуре, для настройки колебательного контура на нужную частоту. Применялись они в диапазонах относительно низких частот, до 200-300 МГц, где перестраивать контуры с помощью конденсаторов было проблематично.

Надо сказать, что я про них знаю крайне мало, и единственный (пока) вариометр в моей коллекции появился случайно. Вообще, в нынешнее время они используются редко, сейчас связь сильно ушла вверх по частоте.

Вариометры изготовляют из двух индуктивно связанных катушек. Меняя взаимное расположение этих катушек, можно изменять коэффициент взаимной индуктивности. Катушки вариометра можно соединять последовательно или параллельно, что позволяет плавно менять общую индуктивность вариометра в зависимости от угла поворота одной катушки относительно другой.

Варианты вариометров - с магнитным сердечником (ферровариометр), с немагнитным сердечником, а также в виде цилиндрической или плоской катушки со скользящим контактом, перемещающимся вдоль витков при вращении.

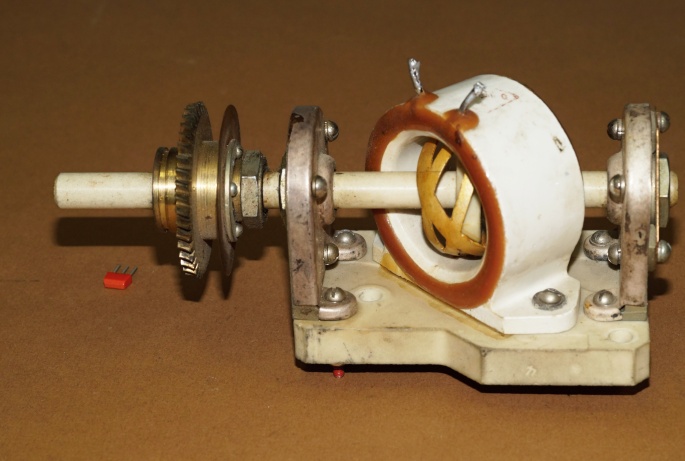

ТЦ4.773.073
Уш4.773.025
вариометр от р/станции "Урожай"

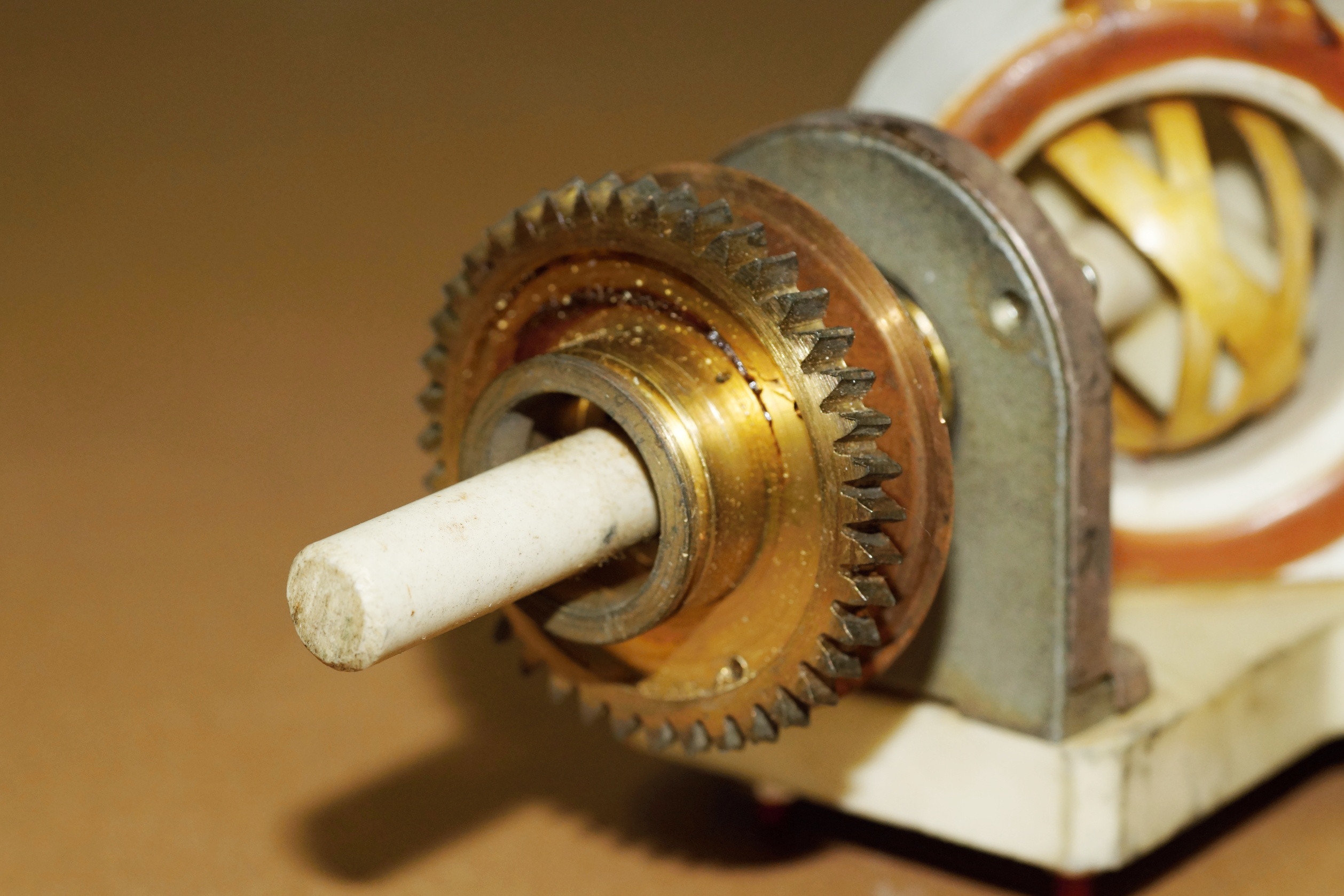

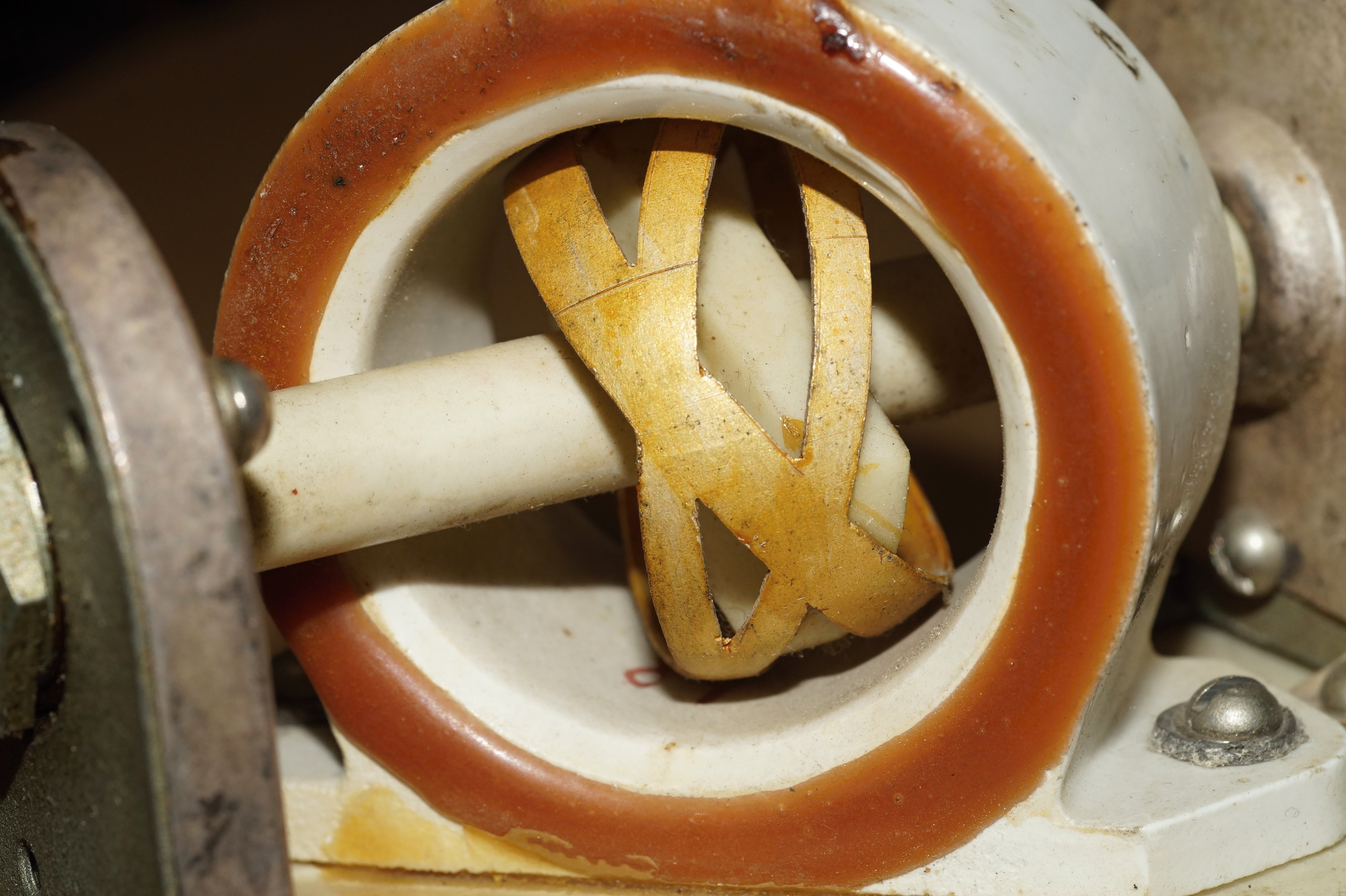

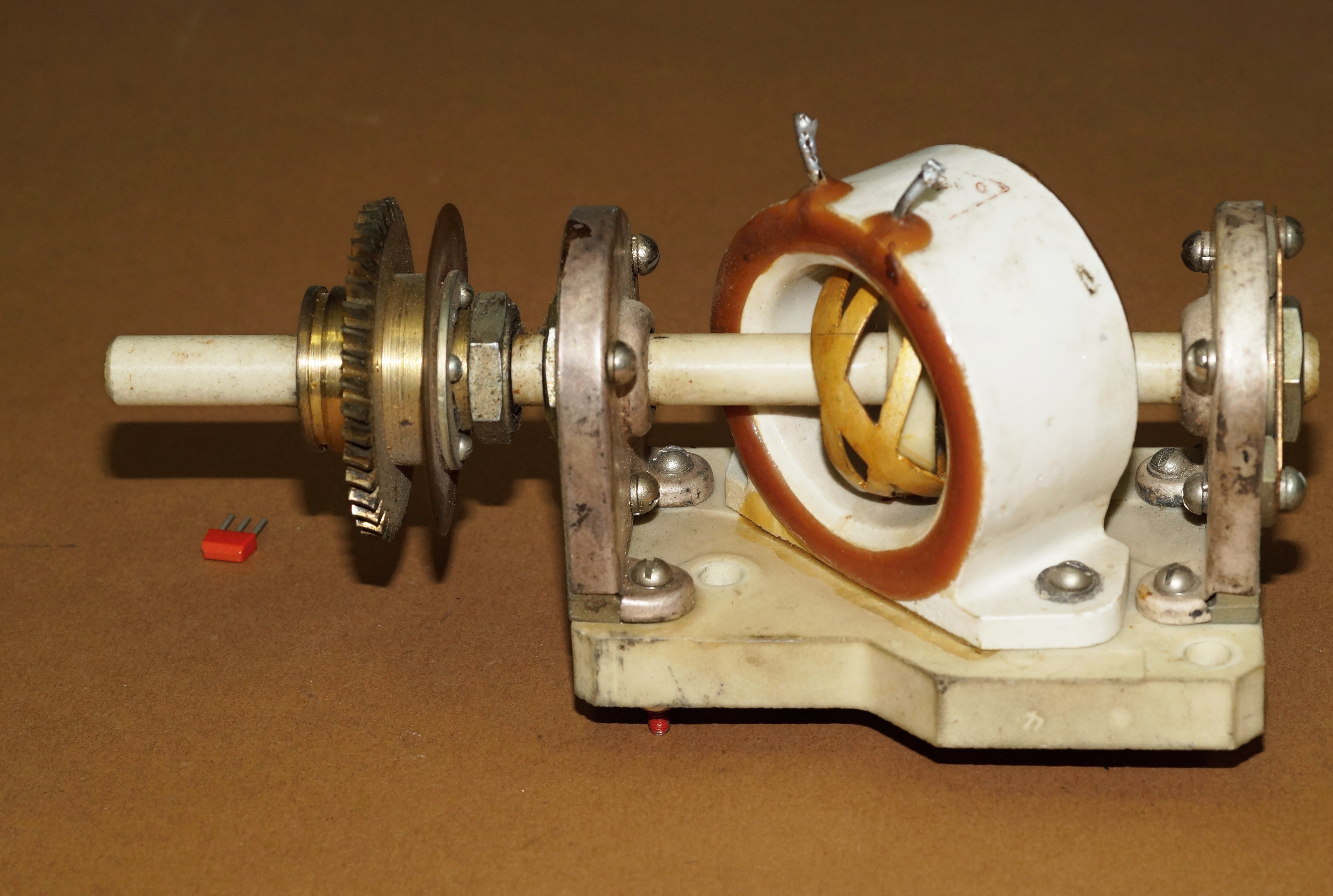

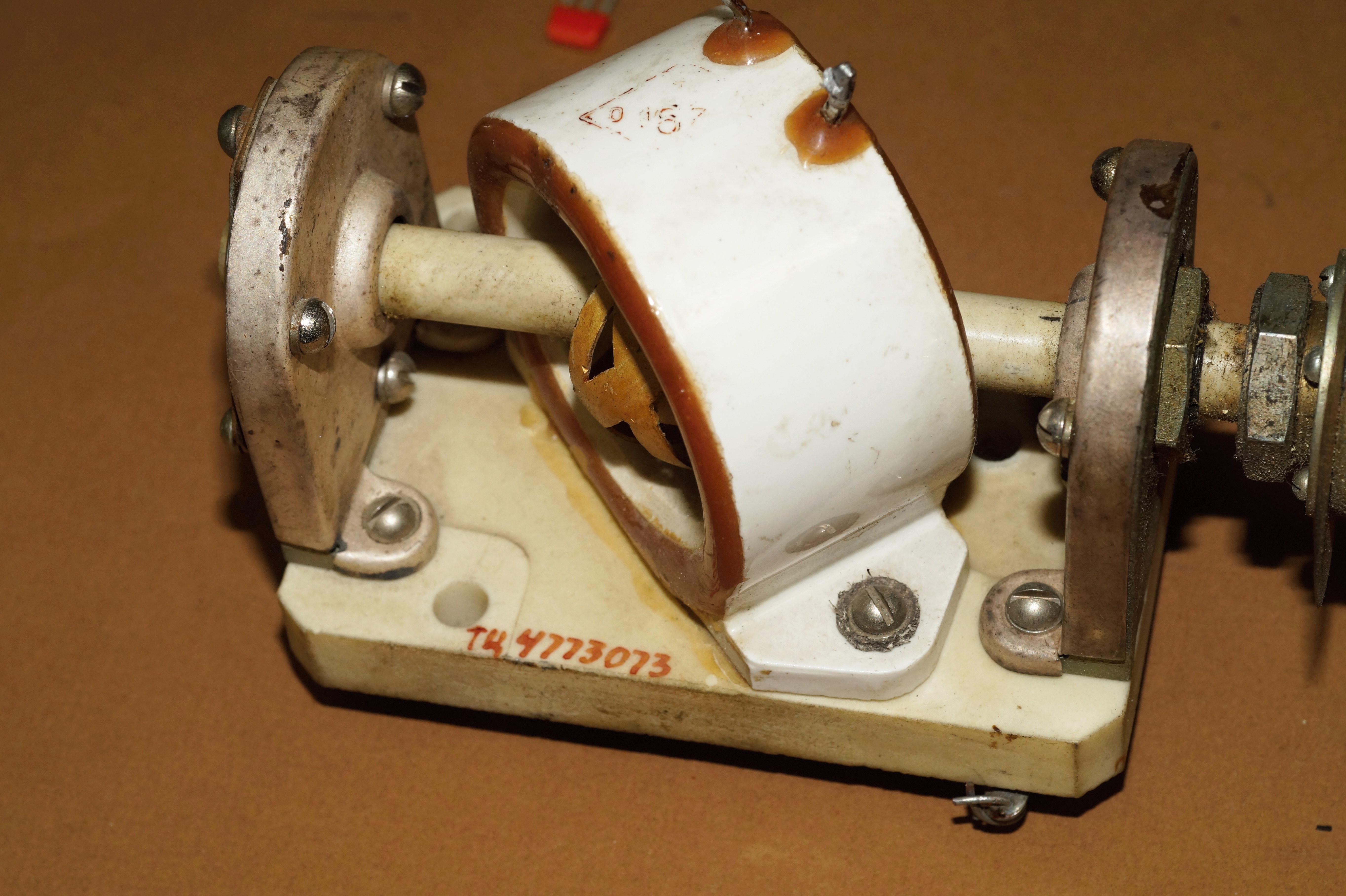

ТЦ4.773.073

Вариометр в целом классической конструкции. Но катушка мотана не проводом, а из металлической ленты, мда...

Производитель его - ленинградский НИИ "Нептун". "Одно из ведущих российских предприятий, специализирующееся на проведении научных исследований, разработке и производстве автоматизированных систем и комплексов связи для кораблей (судов), береговых объектов России."

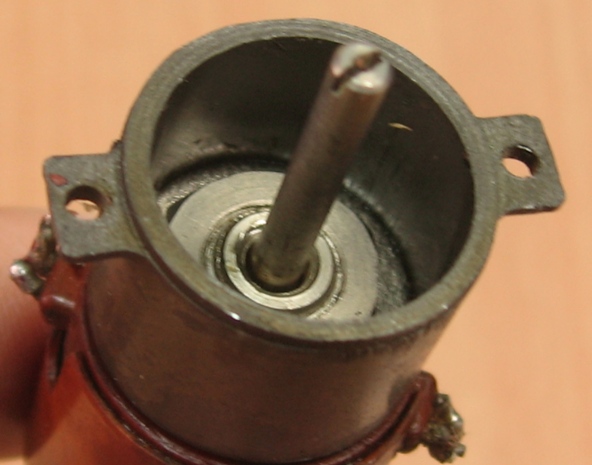

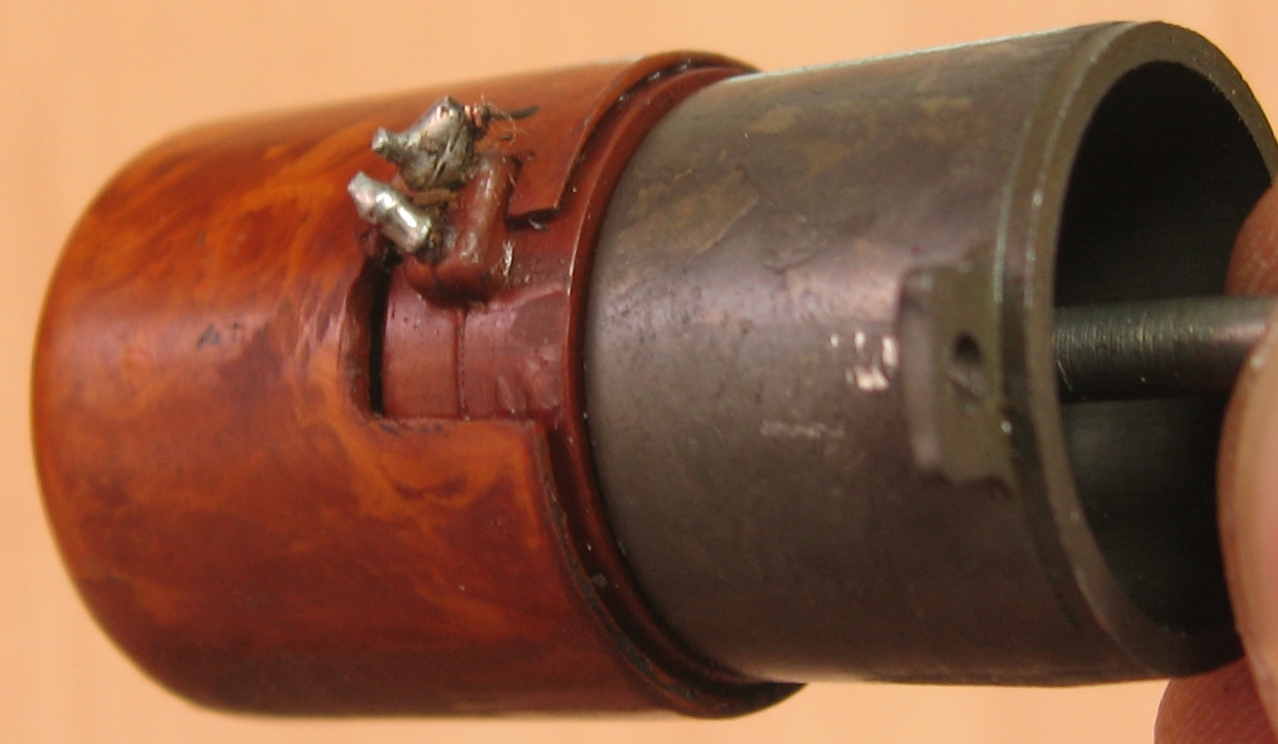

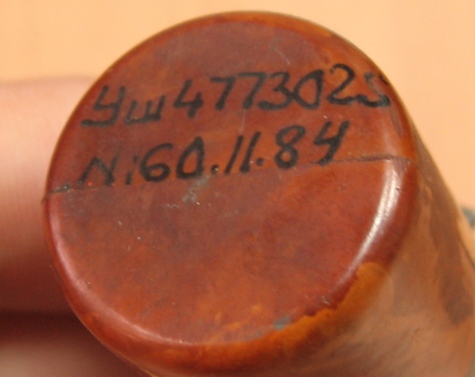

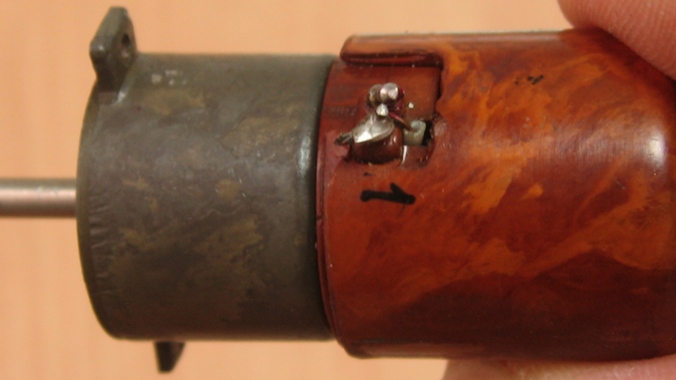

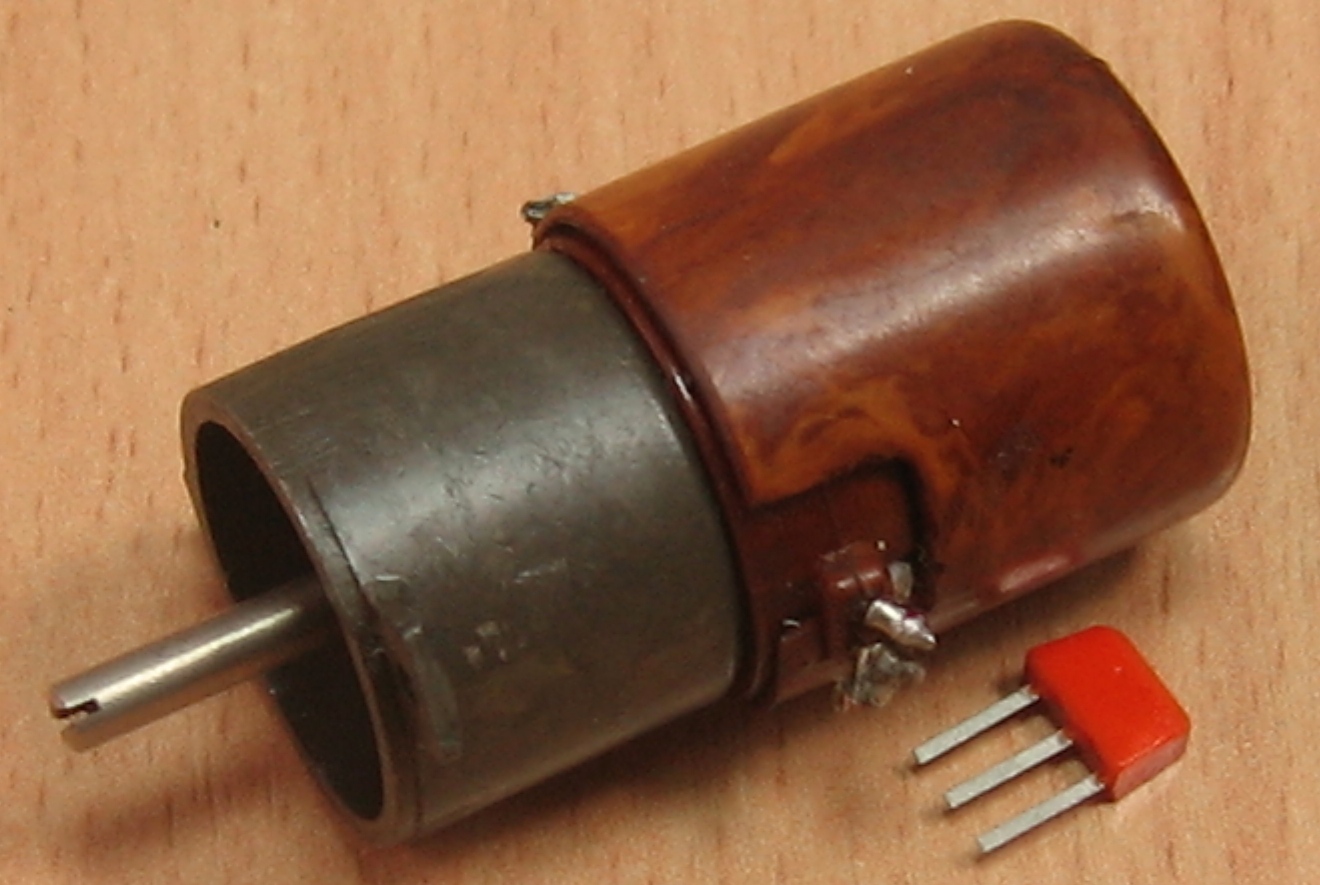

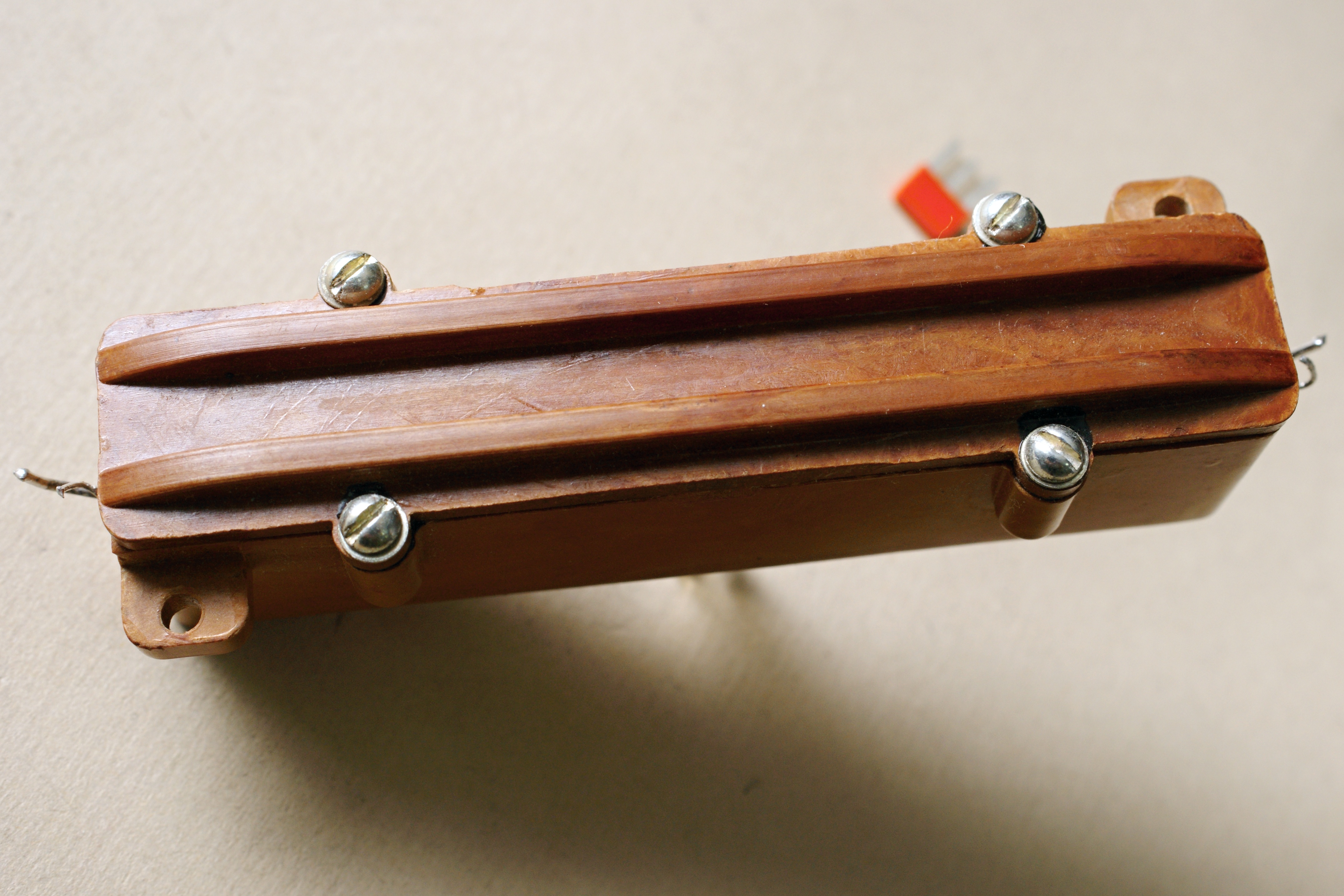

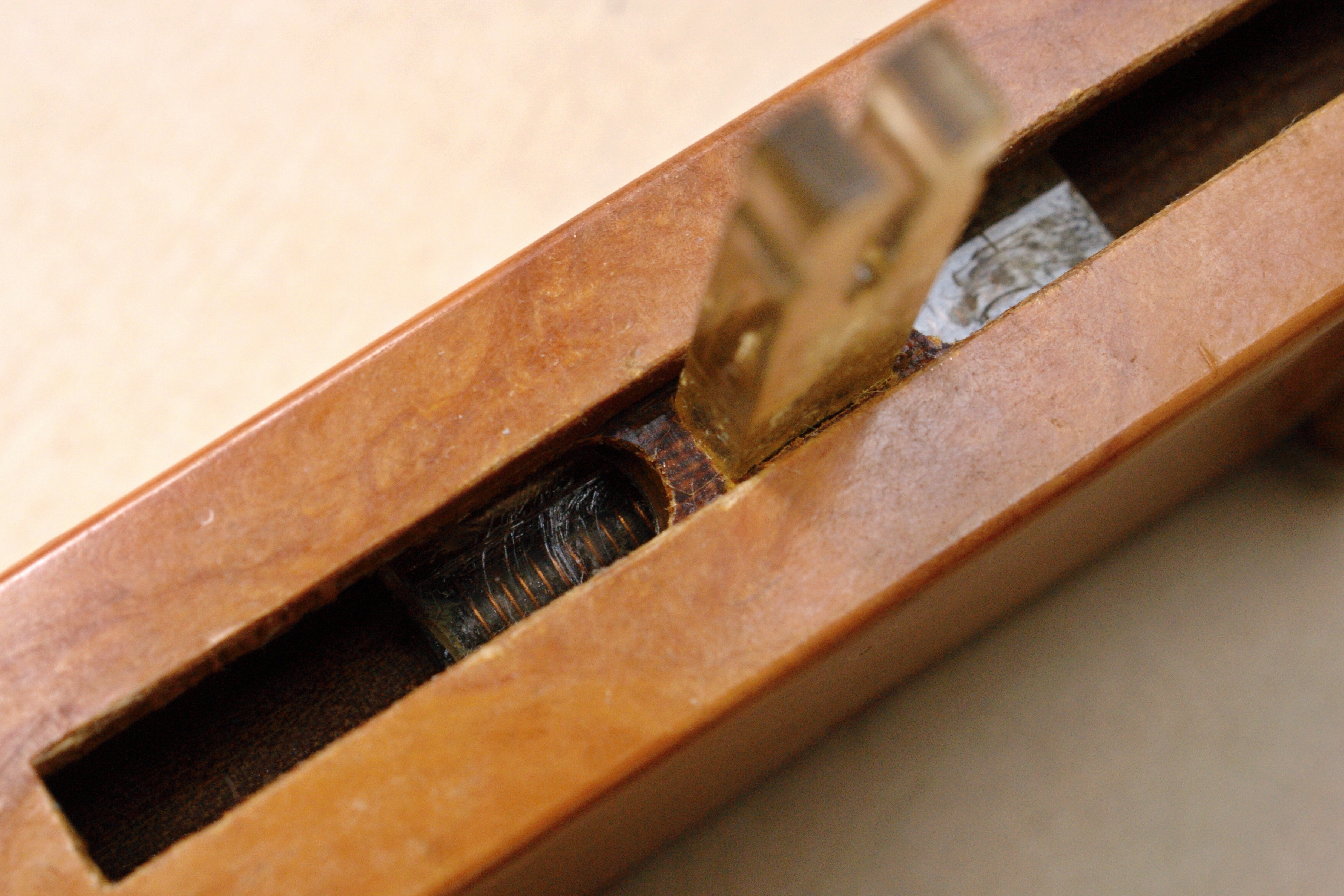

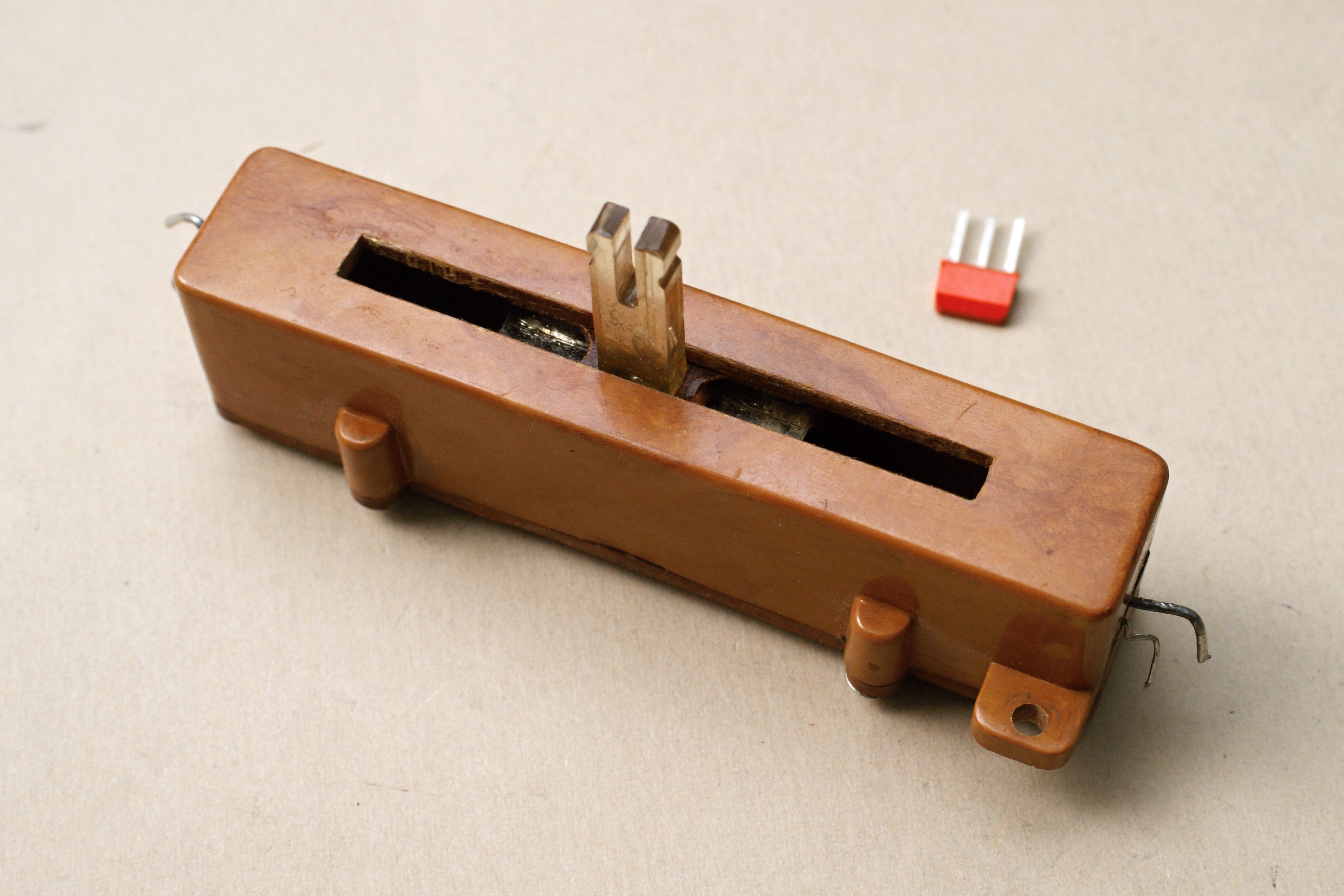

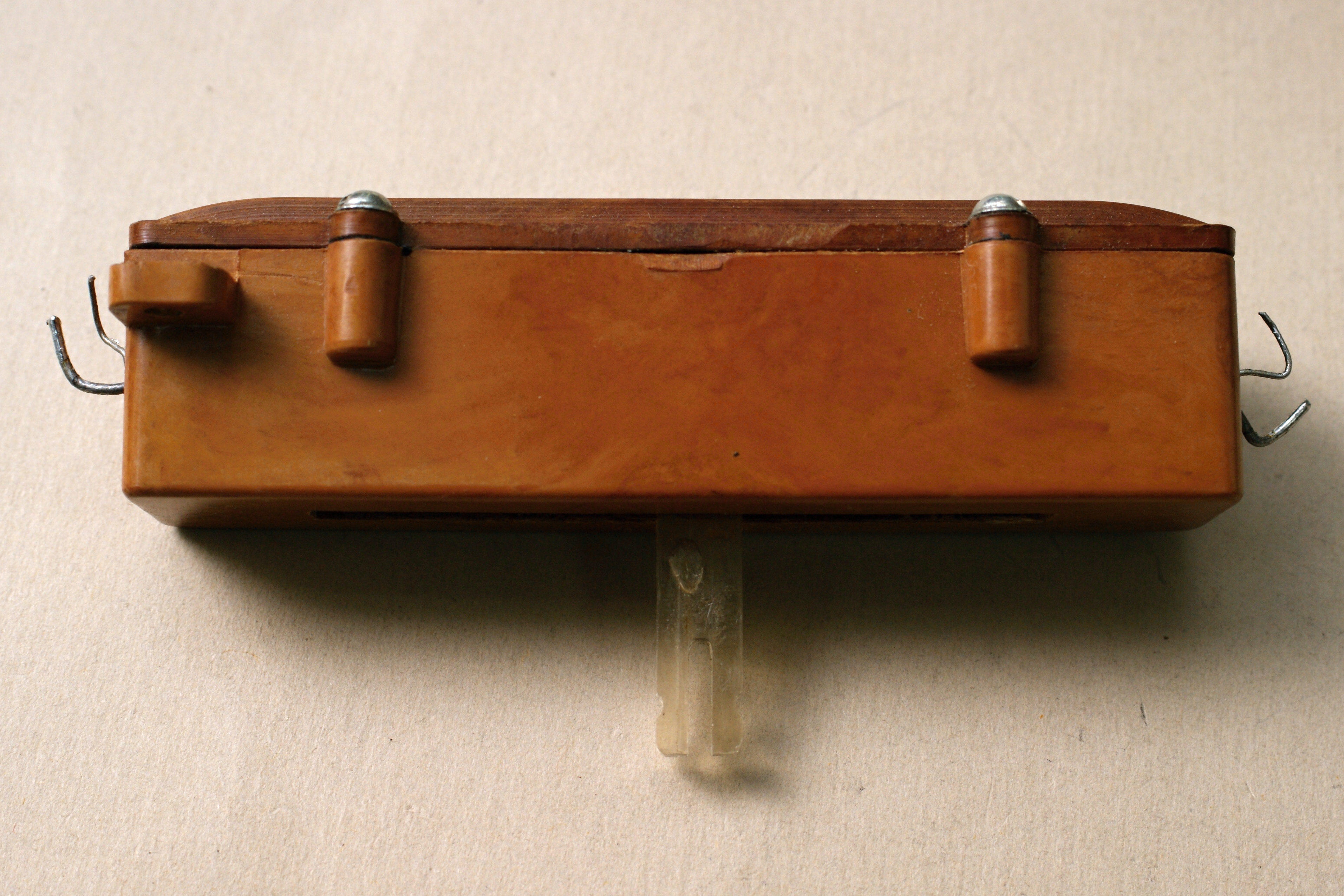

Уш4.773.025

Признаться, поначалу я думал, что это переменный резистор. Но оказалось, что децимальный номер соответствует вариометрам.

Никаких данных по нему нет, судя по виду - это вариометр с цилиндрической катушкой.

Производитель - скорее всего, НИИ промышленного телевидения.

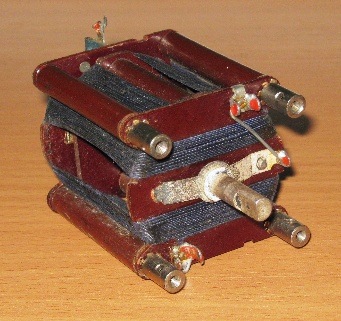

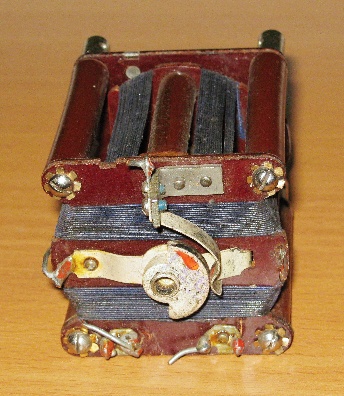

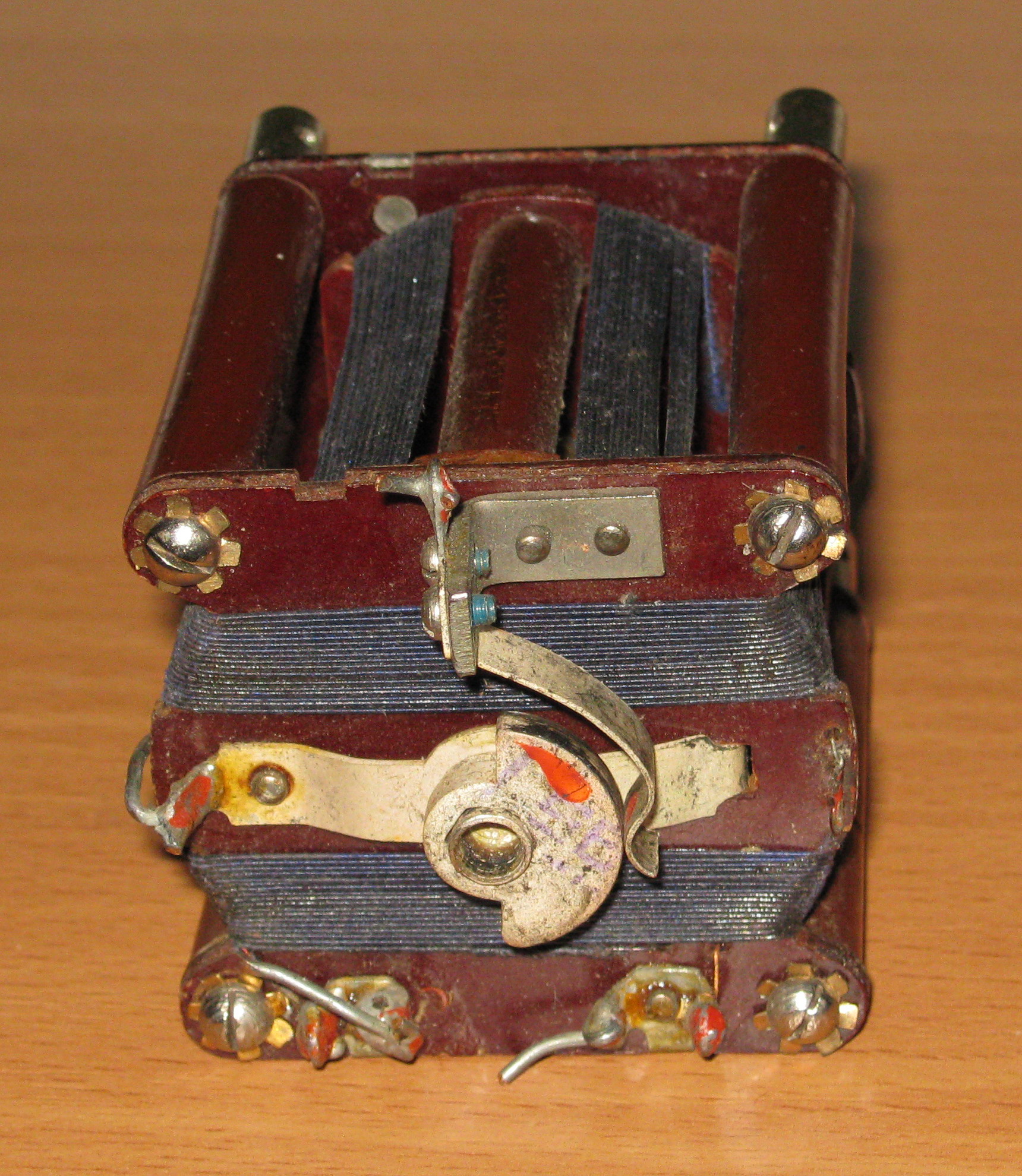

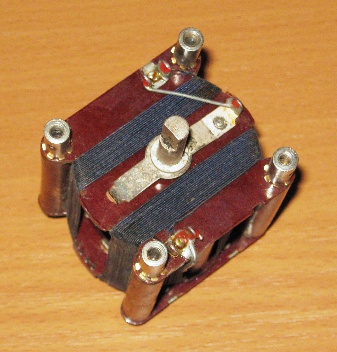

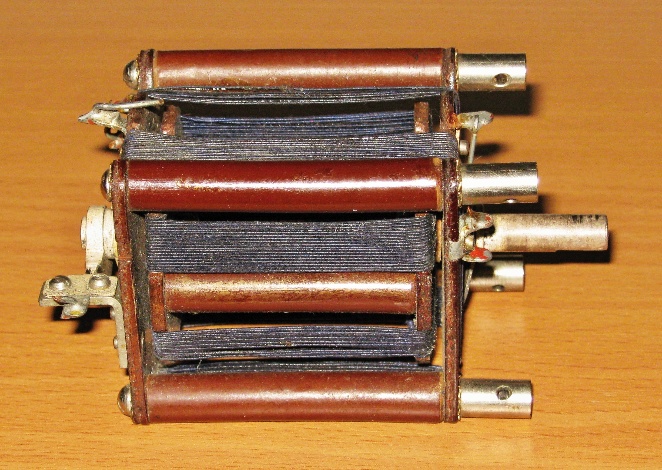

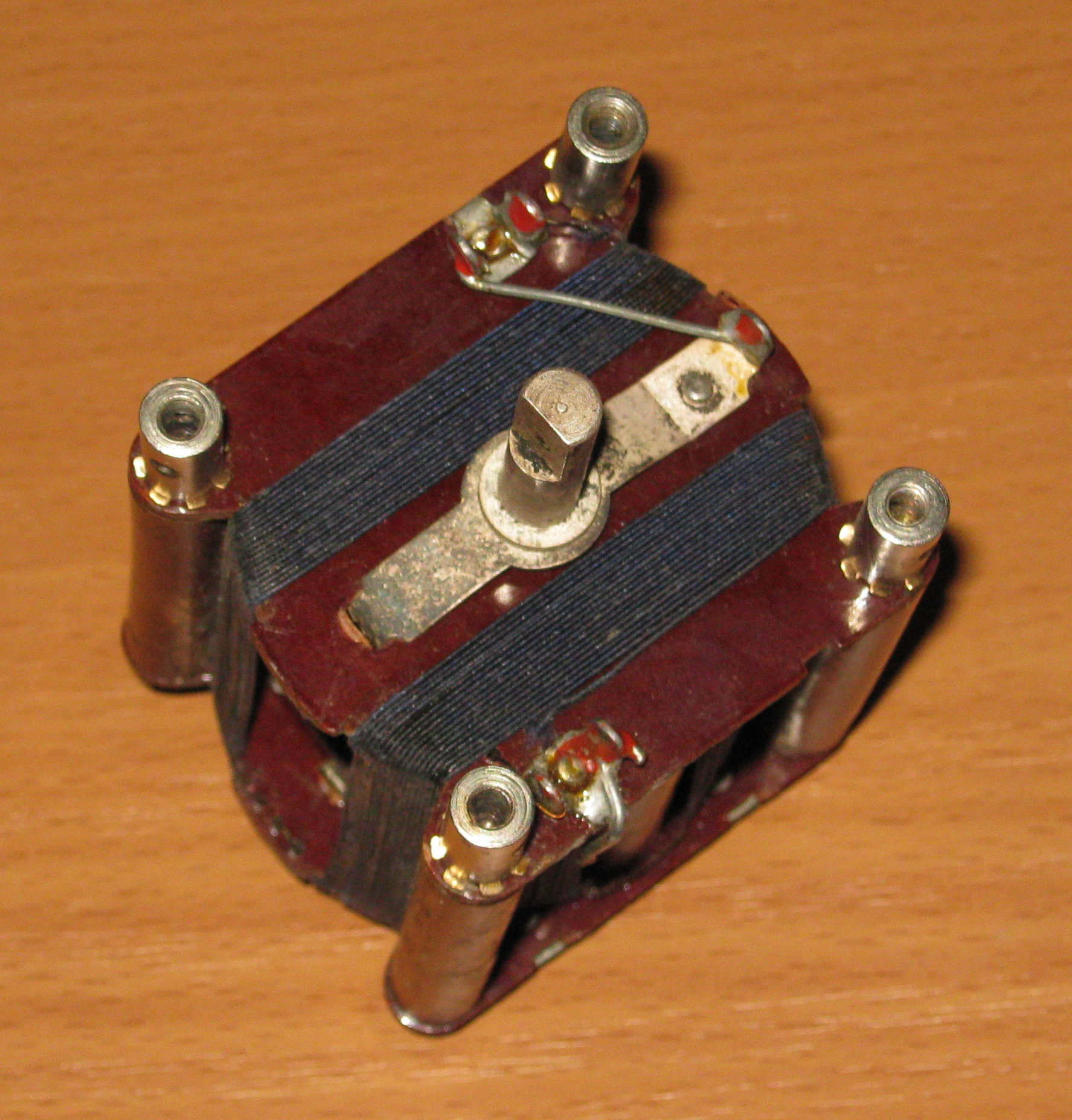

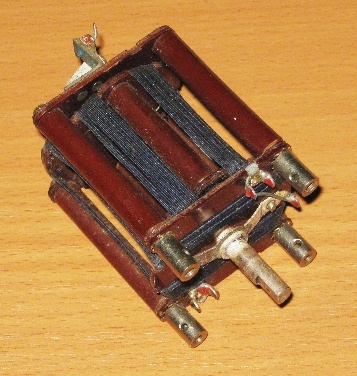

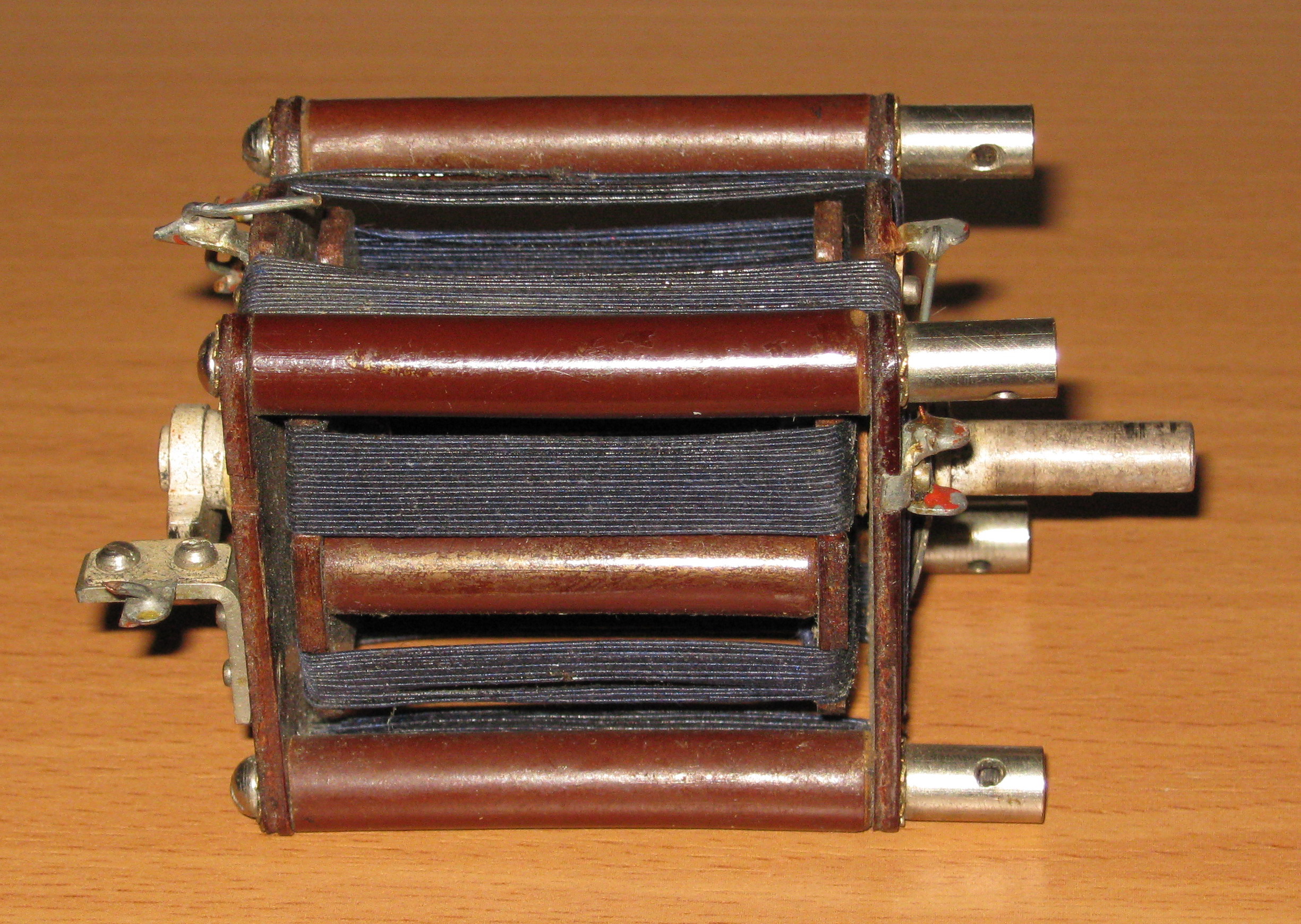

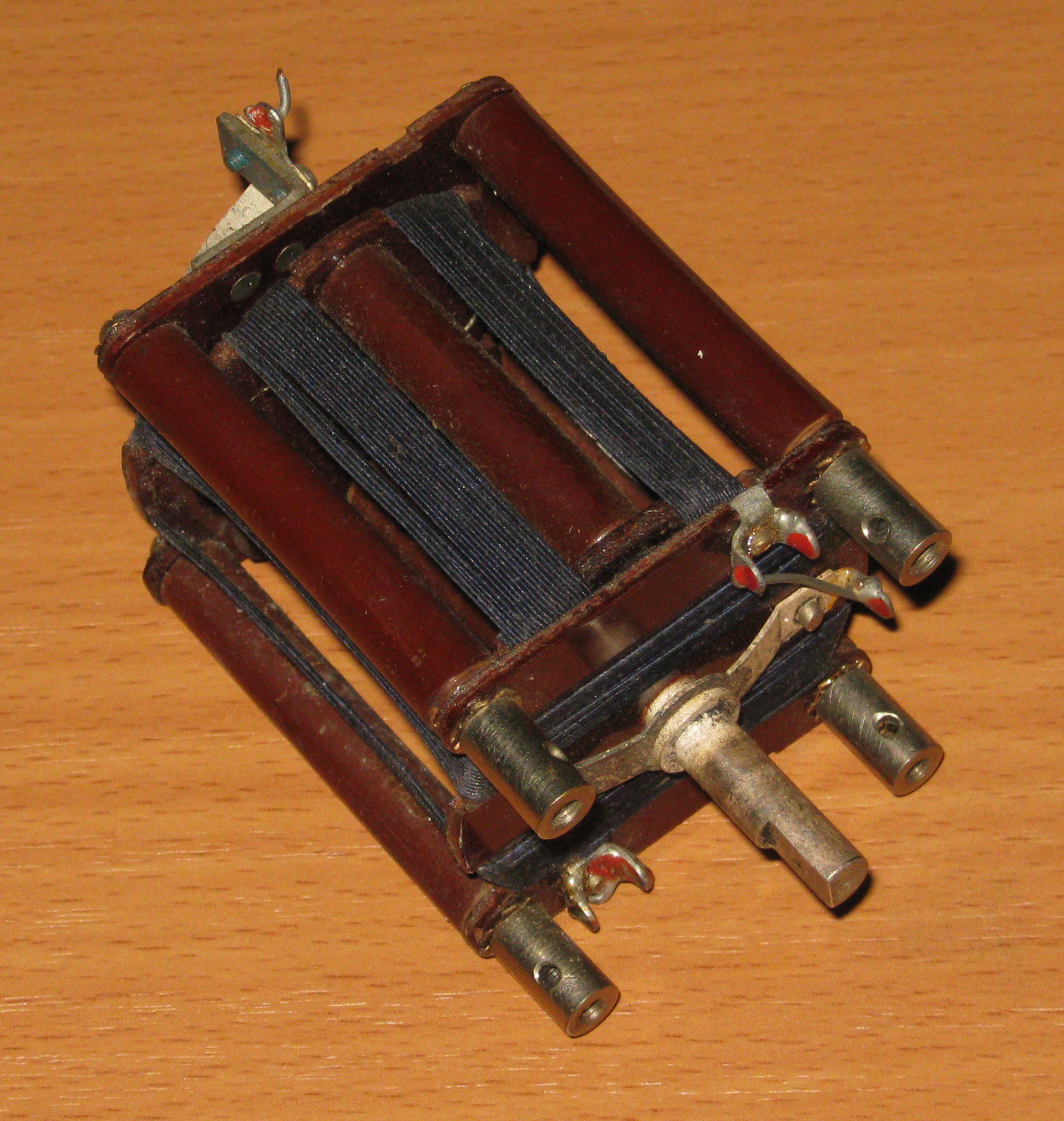

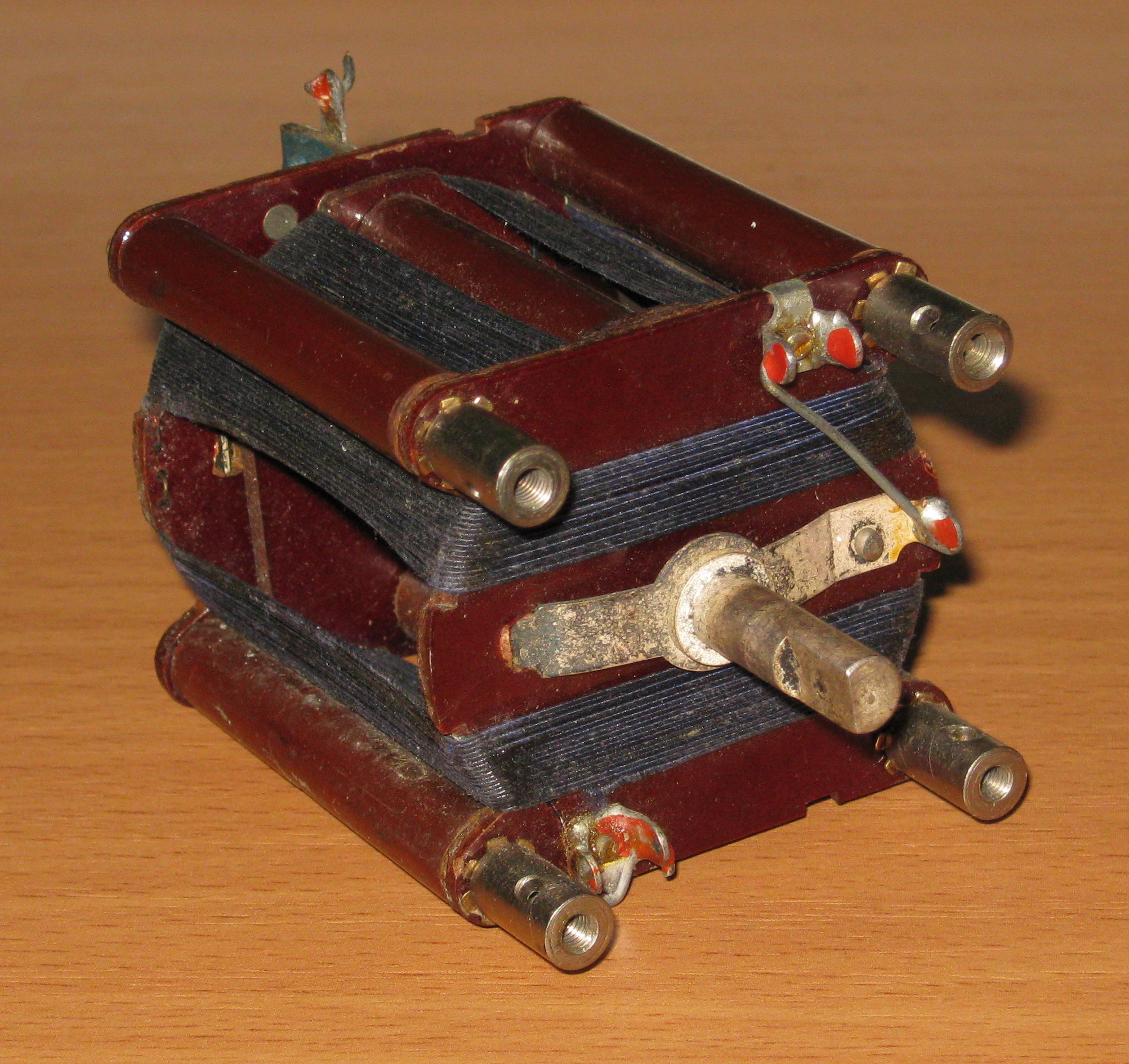

вариометр от радиостанции "Урожай"

(фото Владимира Чащихина)

Безымянный вариометр от гражданской радиостанции "Урожай". Подобные использовались и в военной технике - передатчиках РСИ-3, ПАРКС-008, СВБ-5, радиостанции "Север".

Производитель неизвестен.
