УТП-К11-А

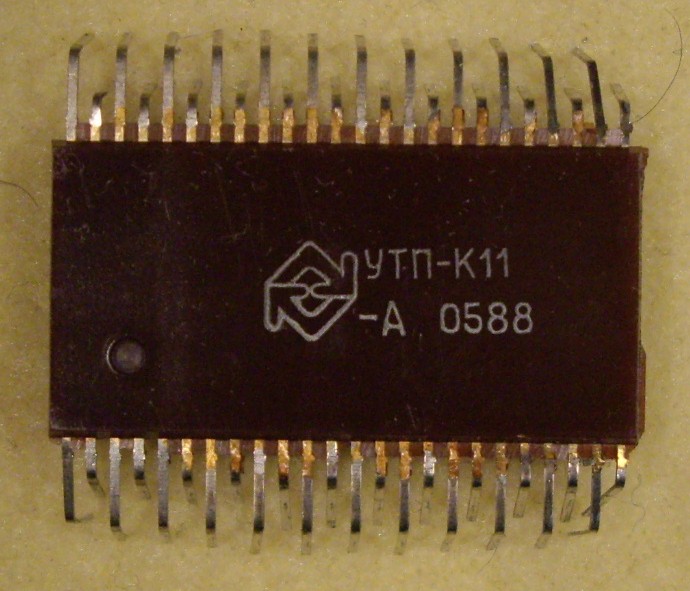

(фото Валерия Грищенко)

(У)зел (Т)вердотельный (П)олупроводниковый. Представляет собой преобразователь аналогового напряжения постоянного и переменного тока и электрического сопротивления в цифровой семисегментный код.

Разработчиком микросхемы было Государственное союзное конструкторско-технологическое бюро по проектированию счетных машин (сейчас это СКБ вычислительной техники "Искра"); серийный выпуск был начат на опытном заводе при ГСКТБ в 1981 году.

Примерно в 1982 году ГСКТБ было реорганизовано в ЛПО "Электронприбор" с постройкой завода "Электронприбор", продолжившим производство.

Микросхема содержит аналого-цифровой преобразователь, выпрямитель, преобразователь электрического сопротивления в напряжение, дешифратор и буферы для управления семисегментыми жидкокристаллическими или светодиодными индикаторами.

Применялся в комбинированном цифровом приборе 43302. Пример использования - схема от этого прибора.

Надо сказать, что отзывы ремонтников о надежности этой микросхемы крайне нелестные...

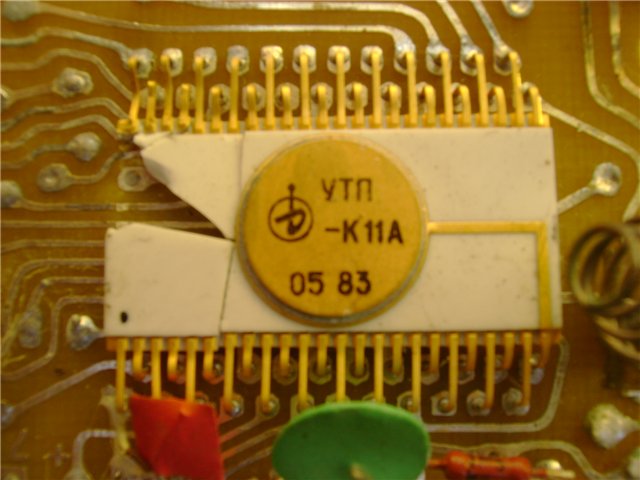

(фото с форума Портативное ретрорадио)

Источники:

1. Микросхемы и микросборки специального назначения. Каталог. Под общей редакцией канд.техн.наук И.Д. Голото и канд.техн.наук Ю.В. Исаева. ЦНИИТЭИприборостроения, Москва, 1980.
