УТП-Р11П + УТП-Р11ПП

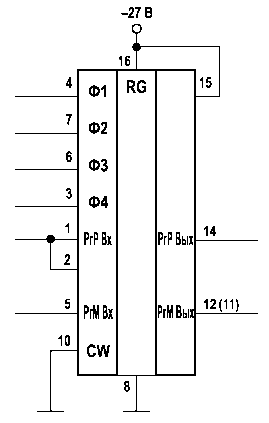

Назначение - блок динамических регистров. Содержит два последовательных динамических сдвиговых регистра емкостью 92 бит с отводами от 60 и 28 бит.

Микросхема выполнена по интегральной p-канальной МОП-технологии на основе четырехфазной логики.

Подробную информацию можно посмотреть на Справочном портале по микросхемам.

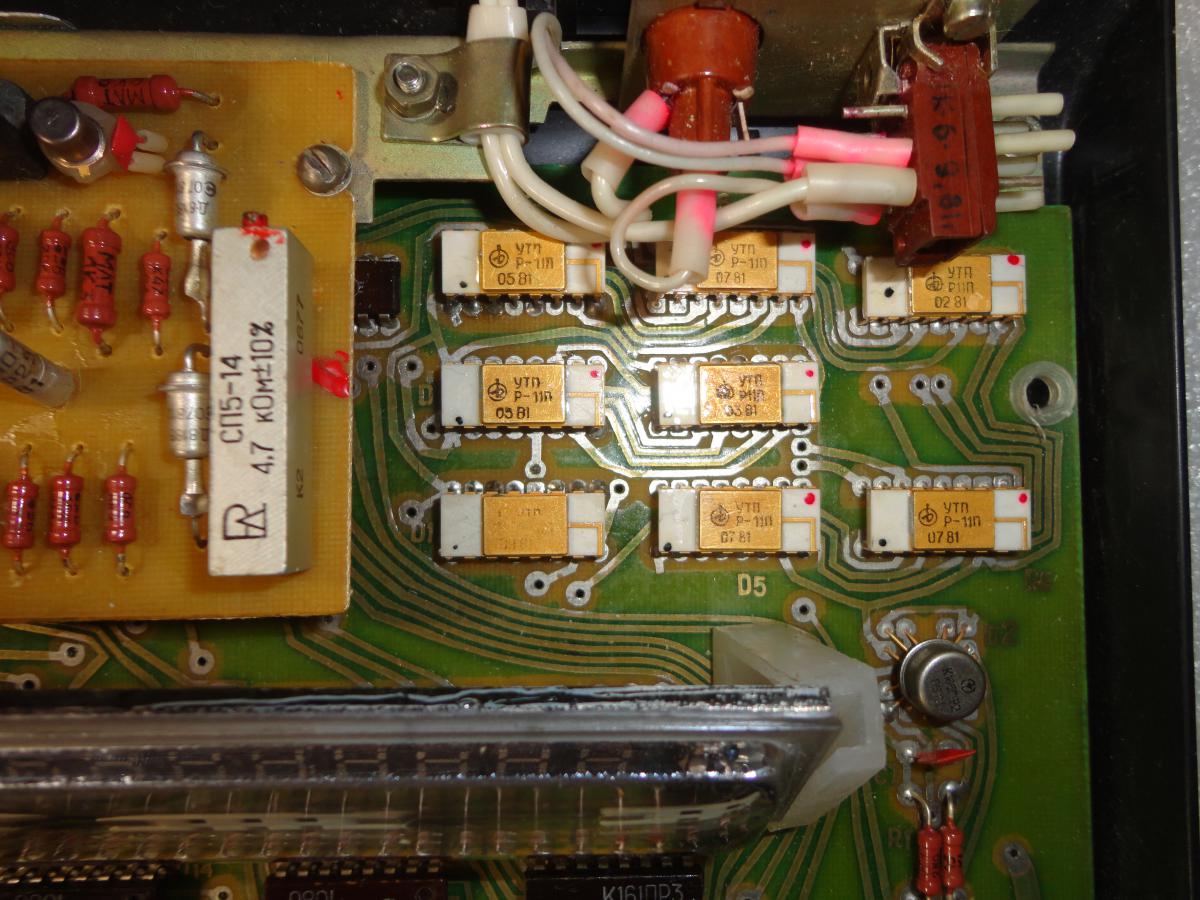

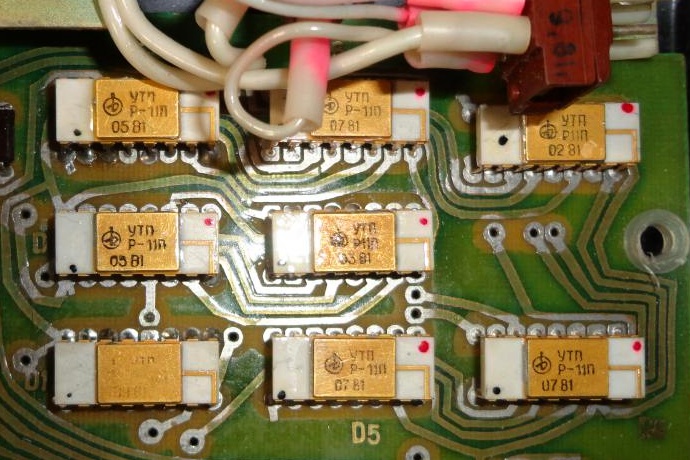

Применялась она в калькуляторах ("Искра 210М", "Веселый счет" и др.).

Разработана микросхема была в 1978 году Государственным союзным конструкторско-технологическим бюро по проектированию счетных машин (сейчас это СКБ вычислительной техники "Искра"), г.Санкт-Петербург; а выпускалась опытным заводом при ГСКТБ.


(информация от Александра Перебаскина)

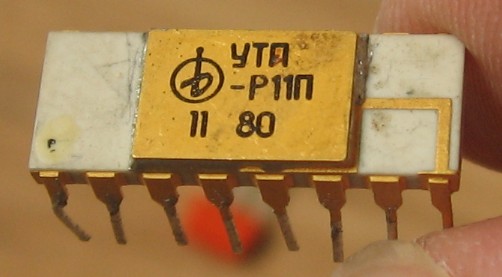

(фото от 1Ж24Б>)

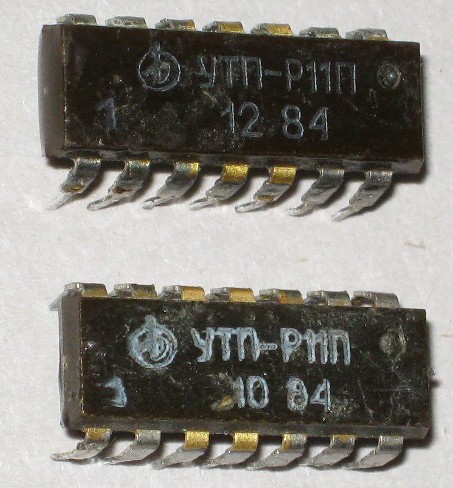

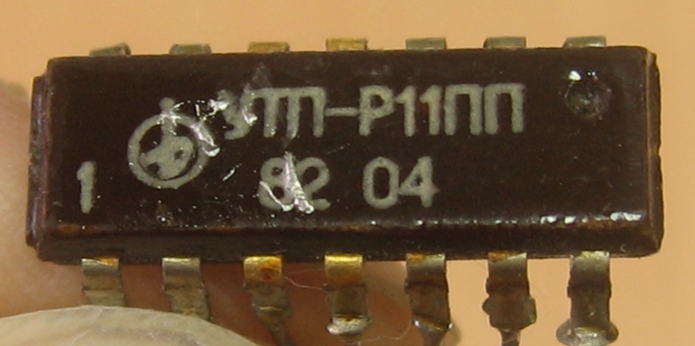

Примечательна эволюция дефиса в обозначении. Его то убирали, то ставили в одном либо в другом месте. Разброд и шатания...


(фото с Форума радиодеталей)

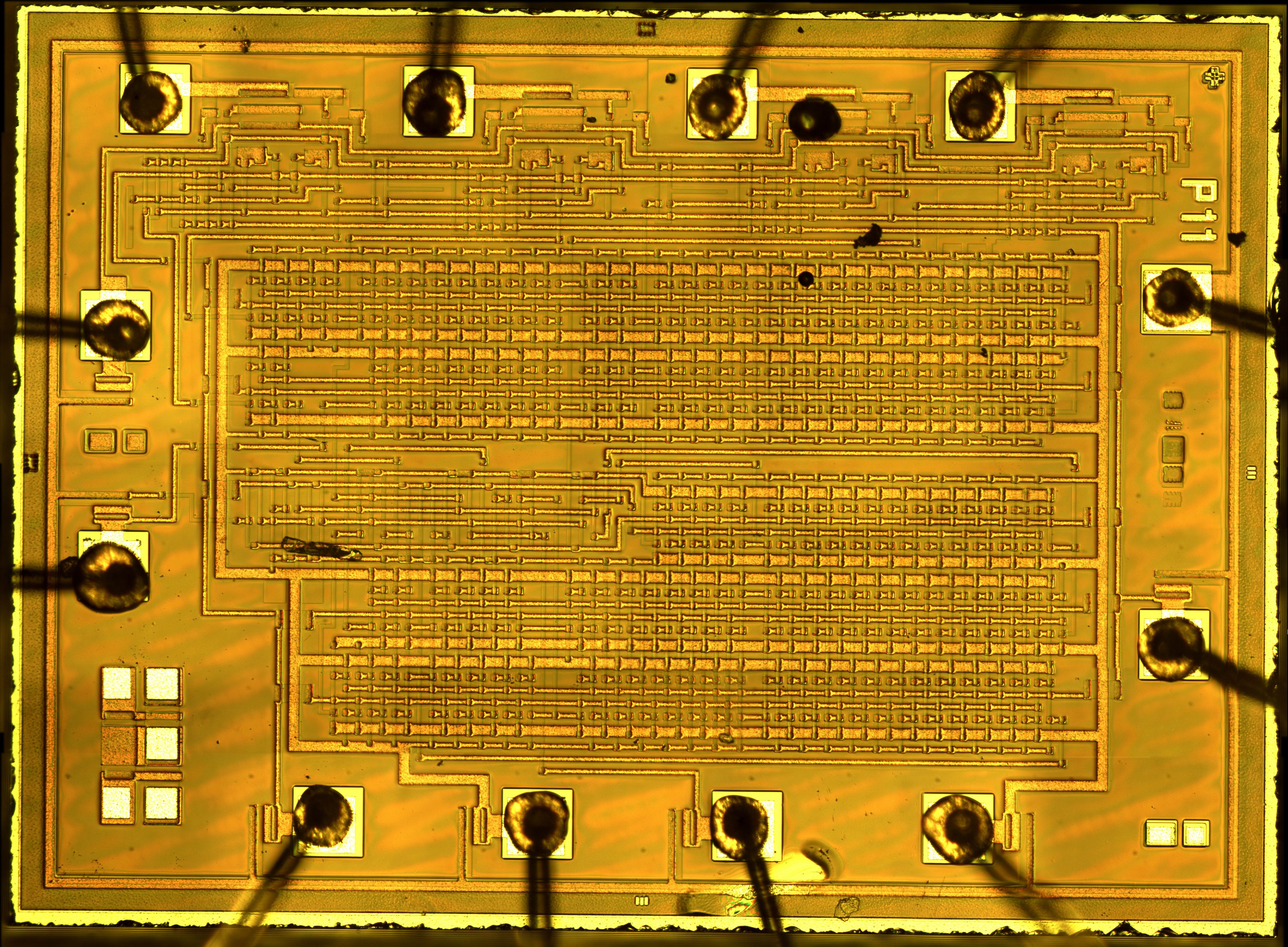

(фото Владимира, г.Пермь)

Источники:

1. Микросхемы и микросборки специального назначения. Каталог. Под общей редакцией канд.техн.наук И.Д. Голото и канд.техн.наук Ю.В. Исаева. ЦНИИТЭИприборостроения, Москва, 1980.
