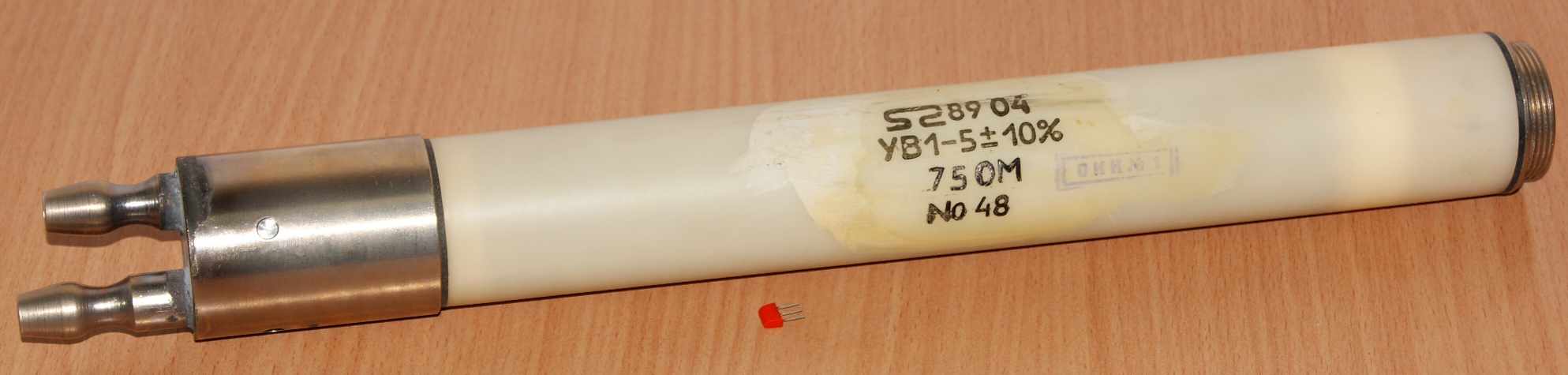

УВ1-5, УВ2-5

(У)глеродистые (В)одоохлаждаемые, (1)-го или (2)-го конструктивного варианта (несимметричной либо симметричной конструкции), мощность рассеяния (5) кВт.

Самые мощные из имеющихся у меня резисторов; впрочем это не предел, они бывают до 50 кВт. Предназначены для работы в качестве безреактивных поглотительных элементов на высоких частотах или в качестве широкополосных эквивалентов антенн.

Справочные листы на них из отраслевого каталога.

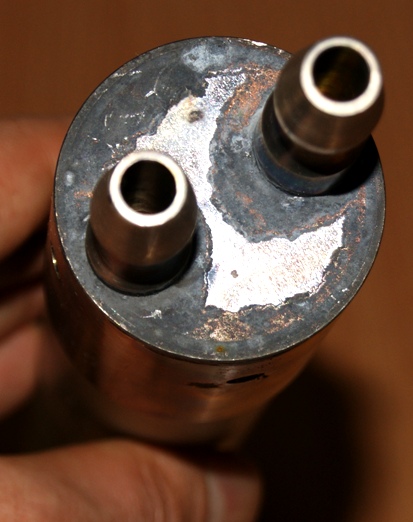

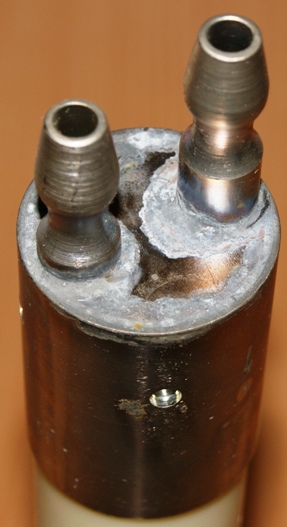

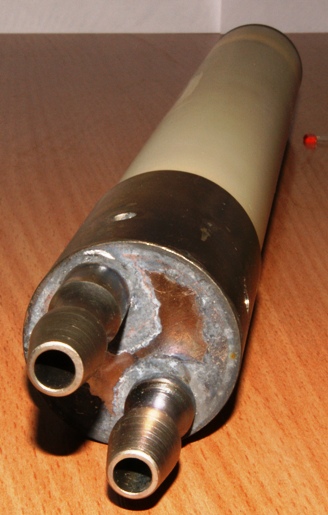

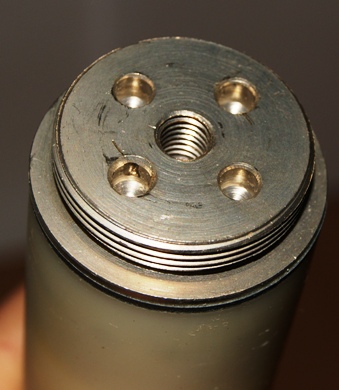

Основным элементом конструкции резистора УВ является керамическое трубчатое основание с нанесенным на его поверхность слоем пиролитического углерода. Основание помещают в цилиндрический кожух с металлическими фланцами, имеющими штуцер с вводами для водяного охлаждения.

Производители - Северодонецкий завод сопротивлений и 1-ый Московский завод радиодеталей.

Электрические параметры

Диапазон выпускаемых номиналов - для УВ1-50 51 Ом...300 Ом; для остальных типов резисторов 47...510 Ом
Максимально допустимая рассеиваемая мощность - 5, 20 и 50 кВт
Допускаемое отклонение от номинального сопротивления +10% +20%

1 — каркас резистора; 2 — стяжка; 3 — крышка; 4, 5 — золотник; 6 — прокладка; 7 — кожух

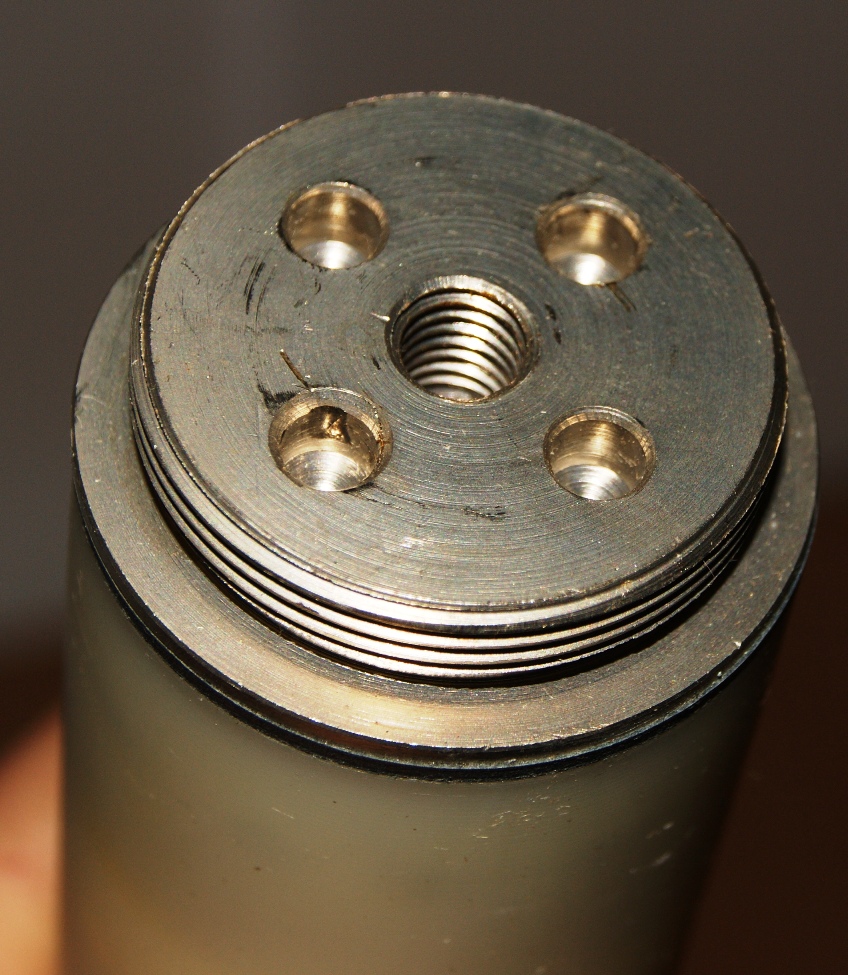

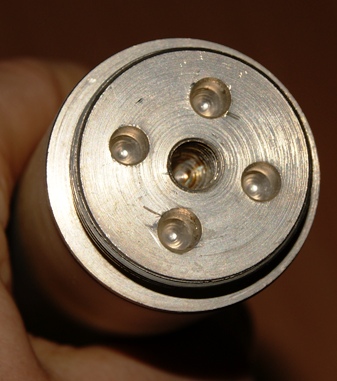

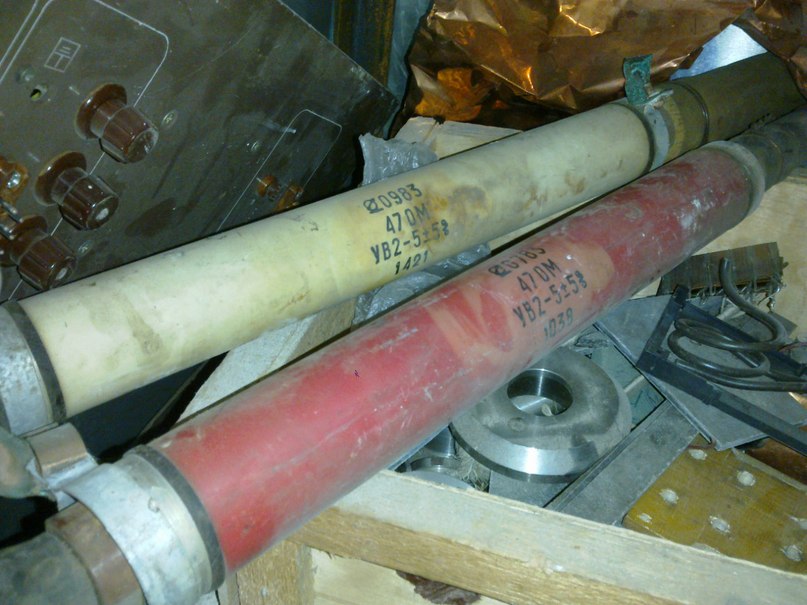

(фото от Alex_lv)

Источники:

1.Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970
2. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972
3. Сопротивления. Справочник. Том 1. ВНИИ "Электронстандарт", 1977.
