Производитель - Каджи-Сайский Электротехнический завод (Киргизия). Ныне не действует.
Предельный ток 200 Ампер, повторяющееся напряжение 800 В, среднее значение напряжения в открытом состоянии 0,60 Вольт. Обратный ток не более 5 мА, значение защитного параметра (∫I2t) 101250 А2с.
 |
 |

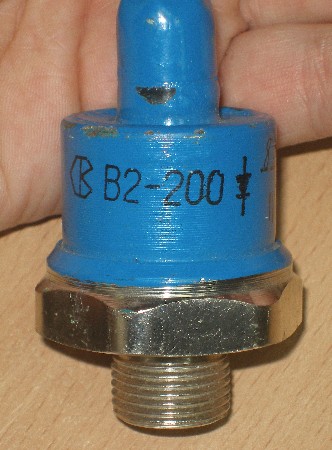

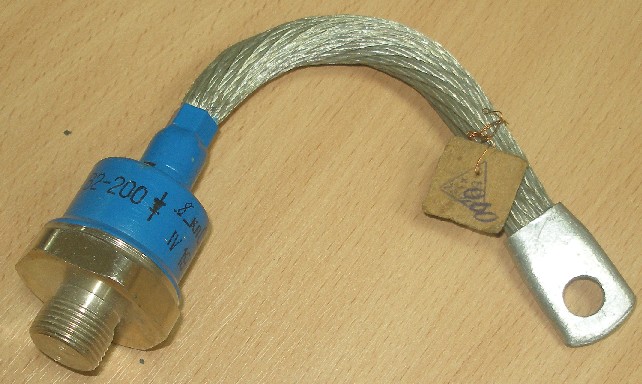

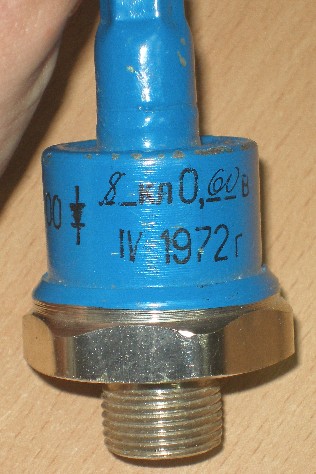

Рабочий элемент диода помещен в неразборный герметический металлостеклянный корпус. Роль катода выполняет медное основание корпуса. К основанию припаяна нижняя термокомпенсирующая пластинка рабочего элемента. Основание корпуса изготовлено в виде шестигранной гайки совместно со шпилькой с резьбой для ввинчивания диода в стандартный ребристый воздушный охладитель. Внешним выводом анода является медный жгут с наконечником. Жгут припаян ко втулке, соединенной с нижней термокомпенсирующей пластинкой рабочего элемента. Втулка изолирована от корпуса стеклянным изолятором. Диоды выпускались также и обращенными, т. е. с основанием корпуса в качестве анода и гибким выводом - катодом.
Источники:
1. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
2. Электроприводы постоянного тока с вентильными преобразователями/Е. Н. Зимин, В. Л. Кацевич, С. К. Козырев. - М.: Энергоиздат, 1981.
