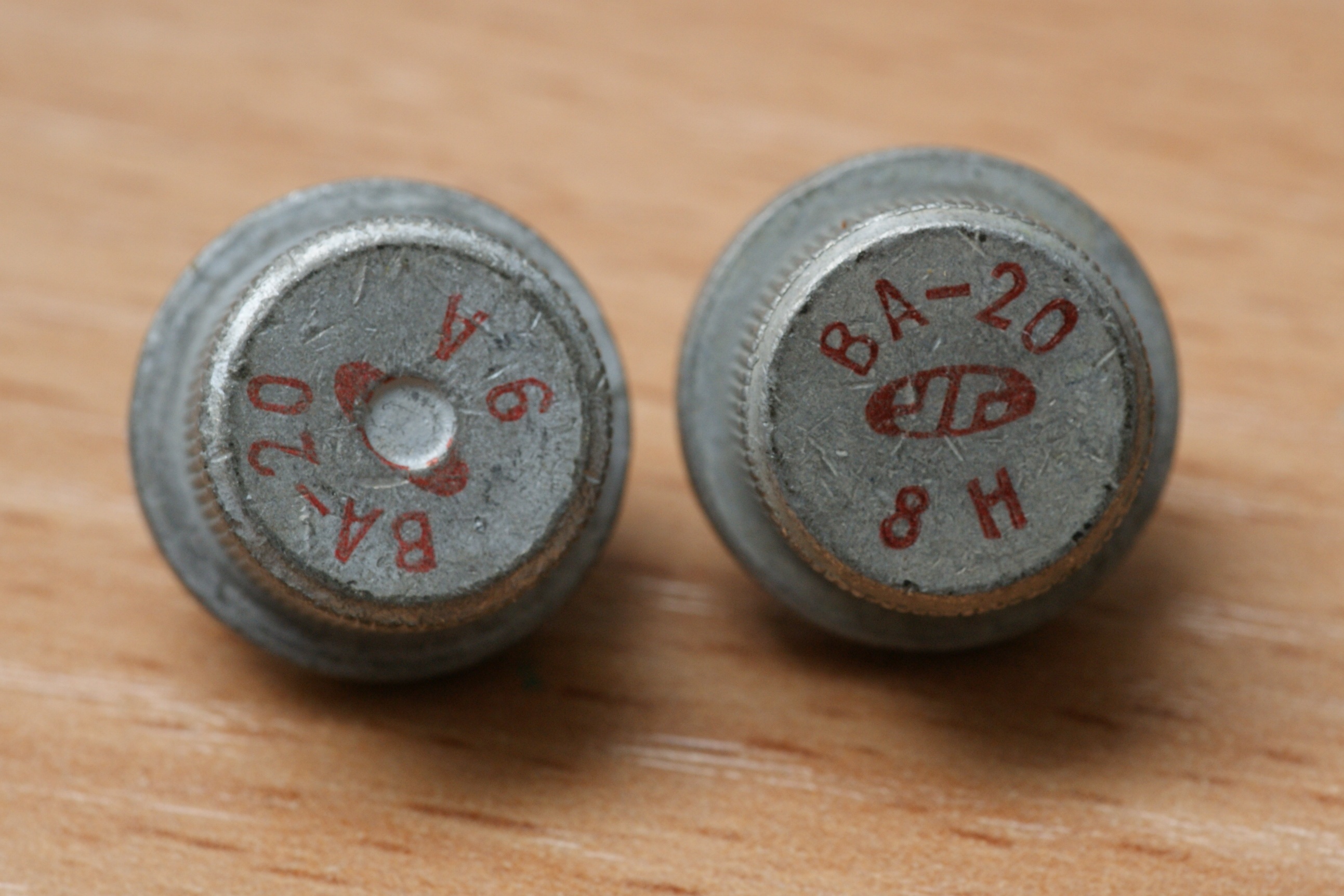

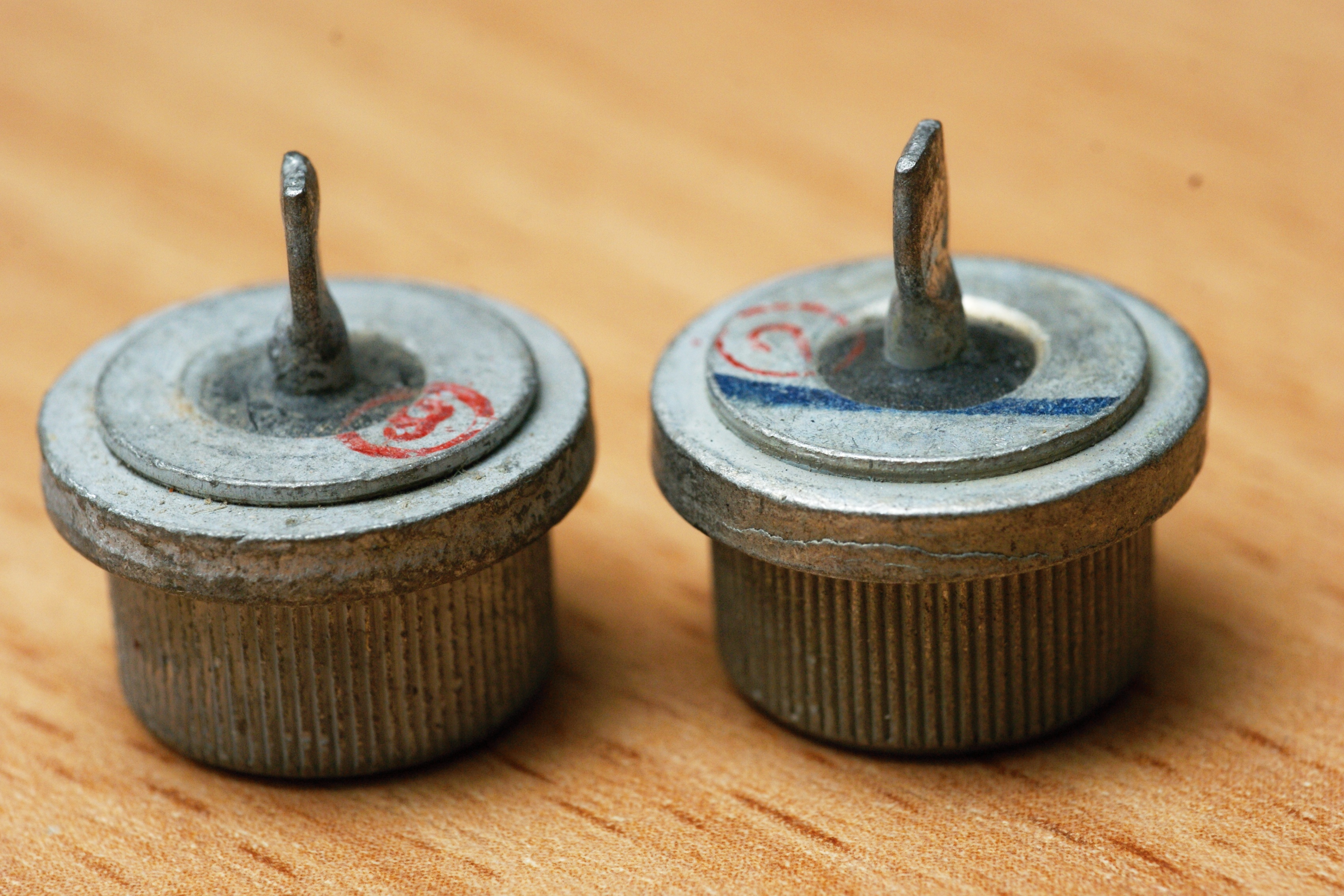

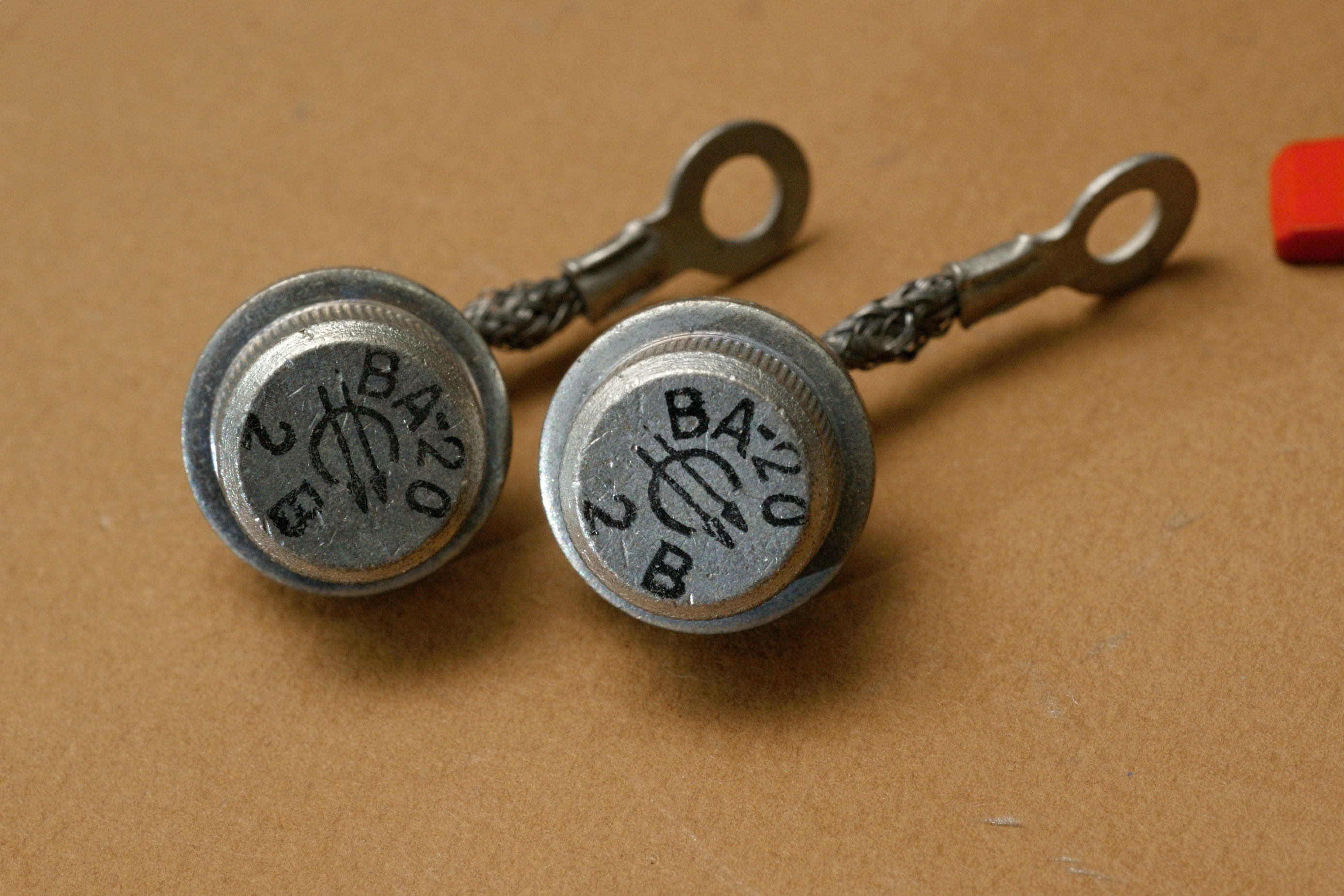

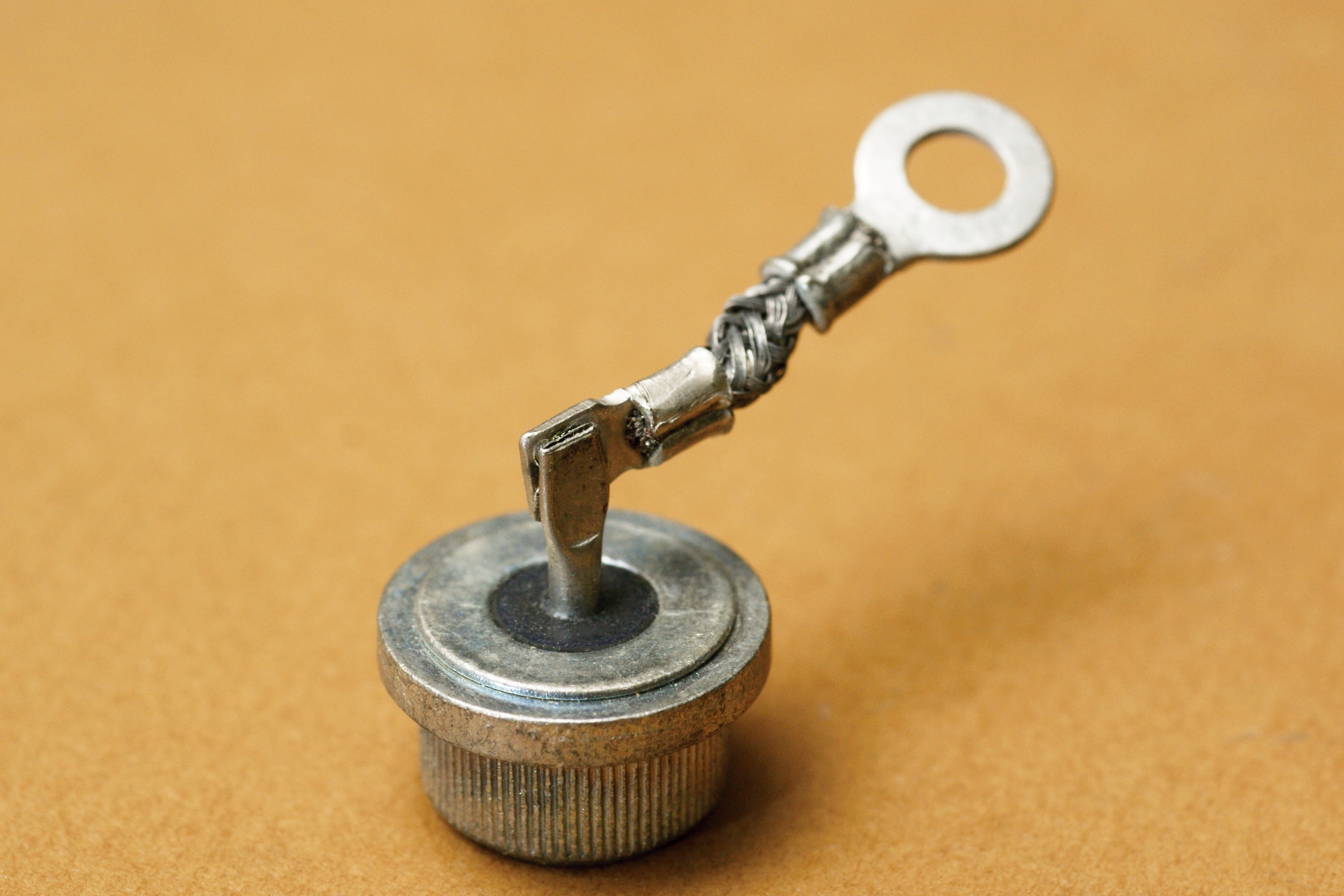

(В)ентиль (А)втотракторный на 20 ампер (и напряжение 200 вольт). Этот тип из весьма ранних, появились они не позднее 1969 года, ну а мои образцы - март 1972.
Предназначены для применения в выпрямителях на автомобилях и тракторах; отсюда характерный корпус под запрессовку в радиатор. Понятно, что низковольтные - номинальное напряжение ВА-20 - 150 В.
. Выпускали их ставропольское СКТБ полупроводниковой техники (ныне ОАО «Оптрон-Ставрополь») и завод "Электромодуль", г.Молодечно (Белоруссия).

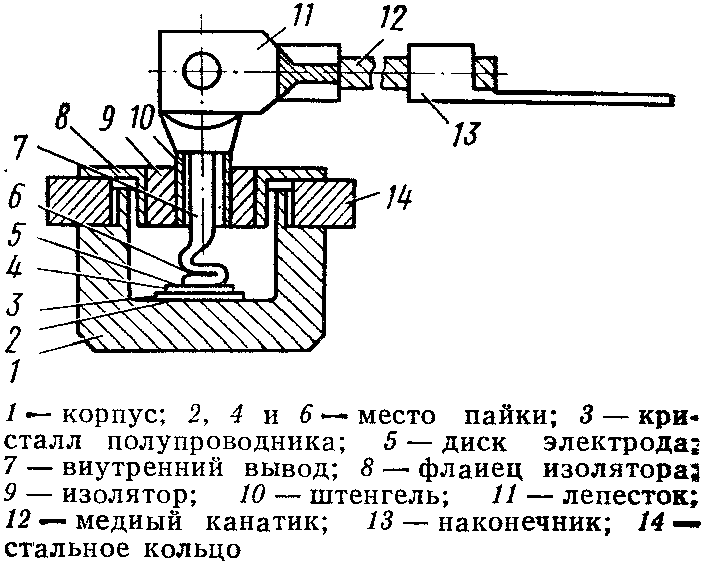

У диода прямой полярности (положительного) в верхней части кристалла расположена область р, а у диода обратной полярности (отрицательного) — область п. Кристалл 3 припаян к дну медного корпуса 1. Сверху к кристаллу припаян внутренний вывод 7, имеющий S-образную форму, что позволяет ему деформироваться при нагреве. Благодаря этому тепловое расширение деталей диода не создает механических напряжений в местах пайки и в полупроводниковом кристалле. Открытая поверхность кристалла защищена кремнийорганическим температуростойким лаком. Внутренний вывод 7 спаян со штенгелем (металлической трубочкой) 10, проходящим через изолятор 9. К штенгелю 10 приварен наружный вывод, состоящий из лепестка 11, медного канатика 12 и наконечника 13. Фланец 8 изолятора 9 приварен по периметру к стальному кольцу 14, которое, в свою очередь, припаяно к корпусу 1. Таким образом обеспечивается полная герметизация диода. Наружная цилиндрическая поверхность корпуса 1 снабжена прямой накаткой. При запрессовке диода в теплоотвод накатка врезается в стенки отверстия, обеспечивая достаточно плотную посадку. Стальное кольцо 14 воспринимает усилие запрессовки и сообщает корпусу 1 жесткость.
Были такие диоды и со штыревыми выводами:
Источники:
1. Чебовский О.Г. и др. Силовые полупроводниковые приборы (справочник). М., "Энергия", 1975.
