Вакуумные переключатели

   Вот немного странные приборы. Электровакуумные механические аналоги вакуумных реле, с "ручным" приводом... Никаких упоминаний об этих изделиях в литературе я пока не встречал.

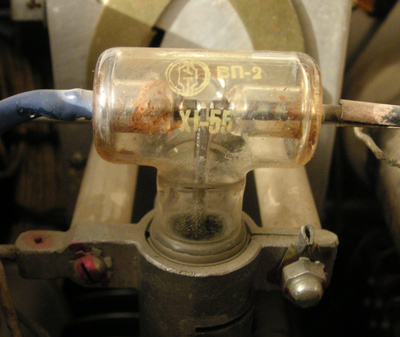

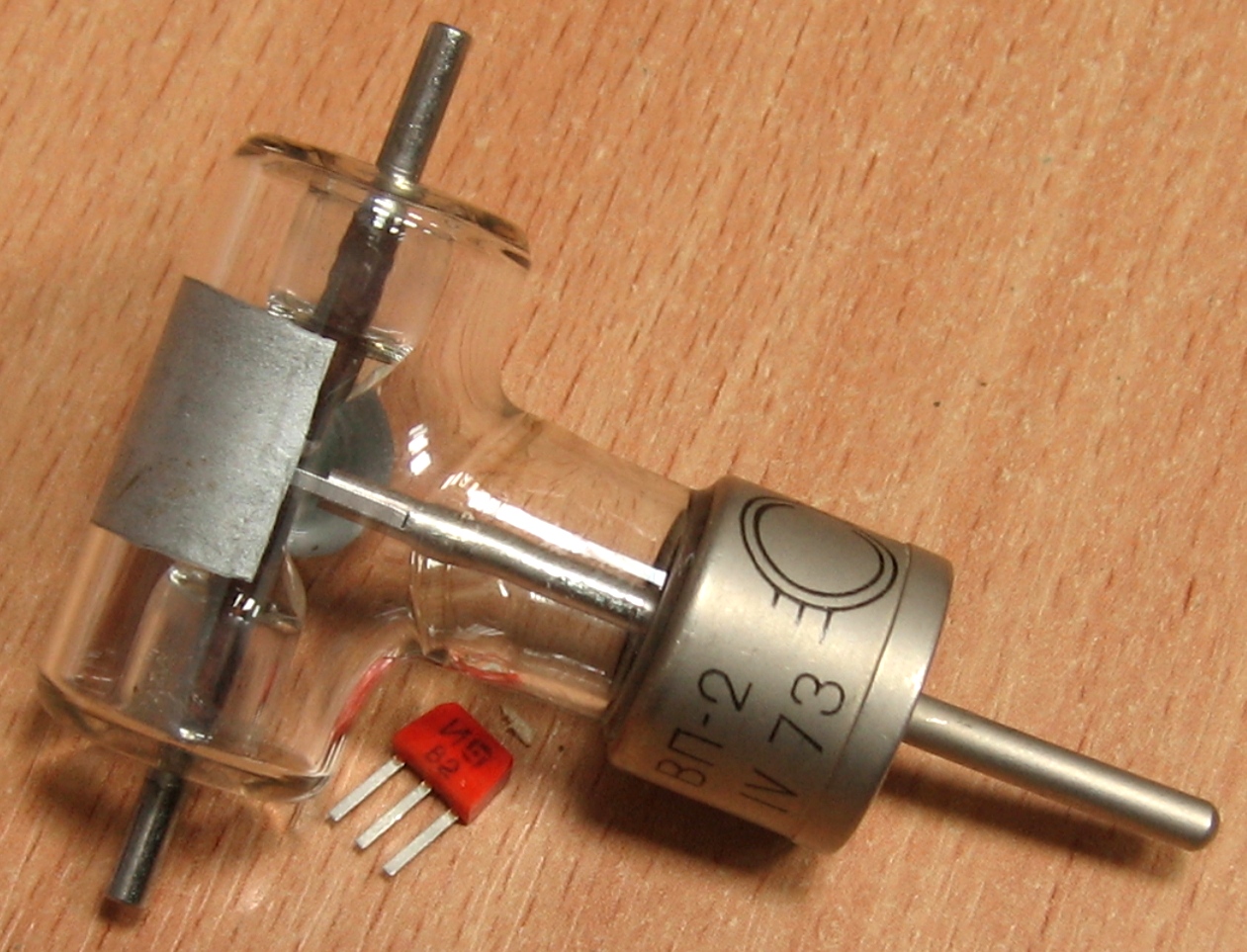

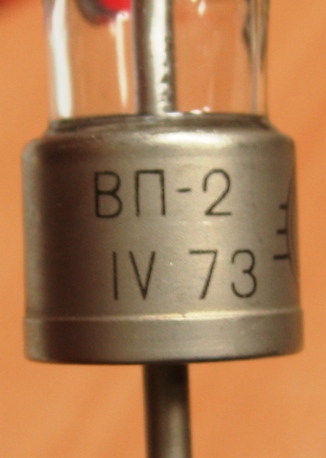

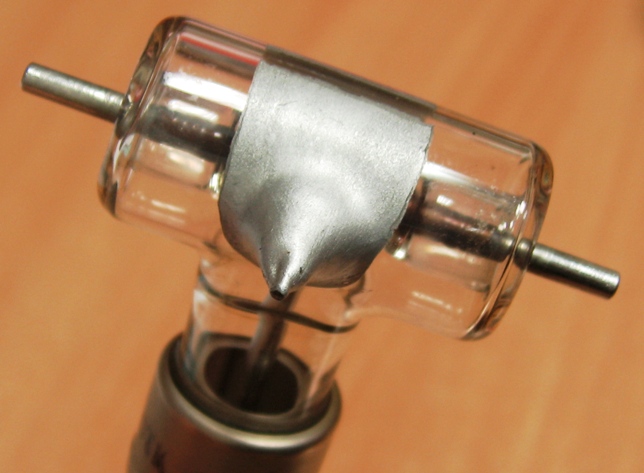

ВП-2

Это электрический аналог вакуумного коммутатора В2В. Применялся до появления В2В в авиационных приемопередатчиках. Разработка начала 50-х; а выпускались они, как минимум, до 1990 года.

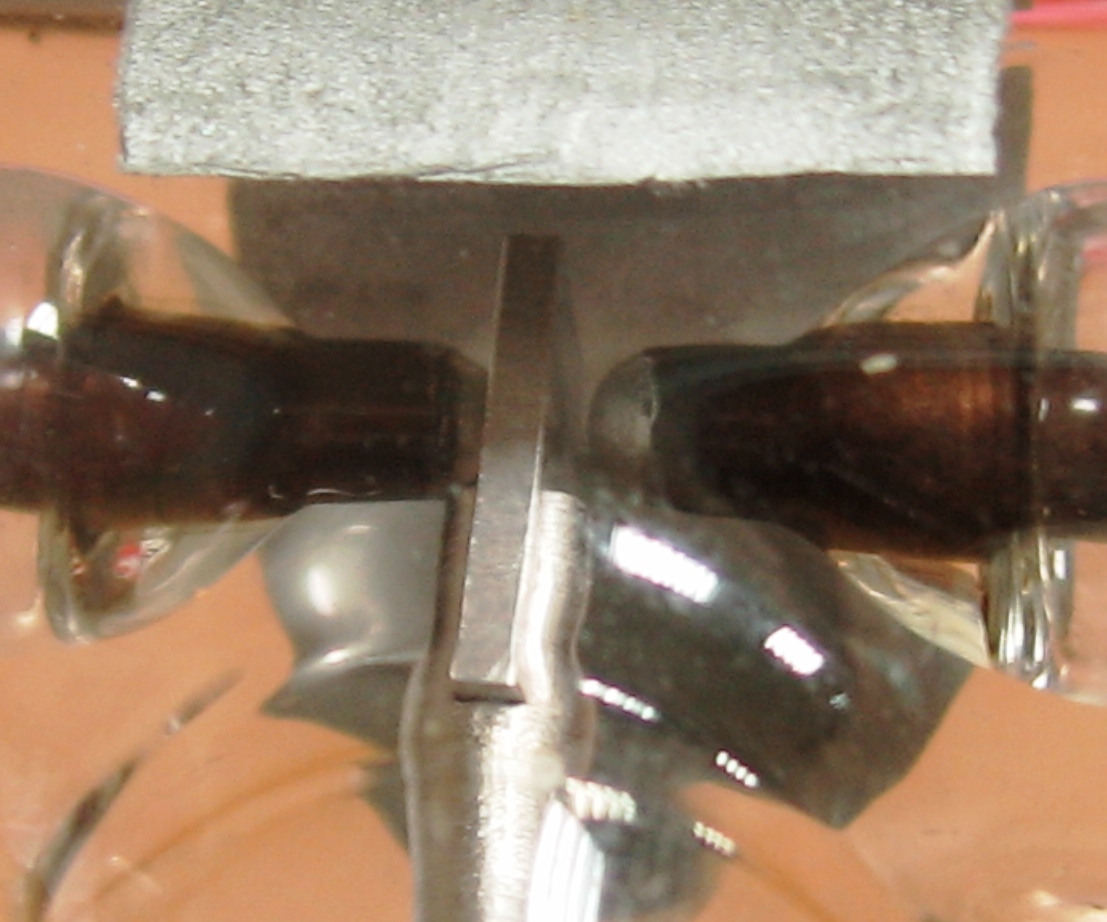

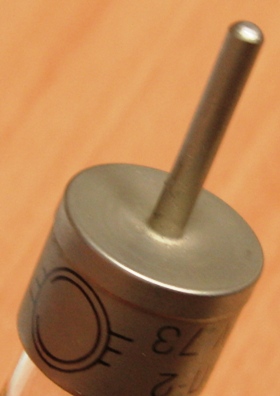

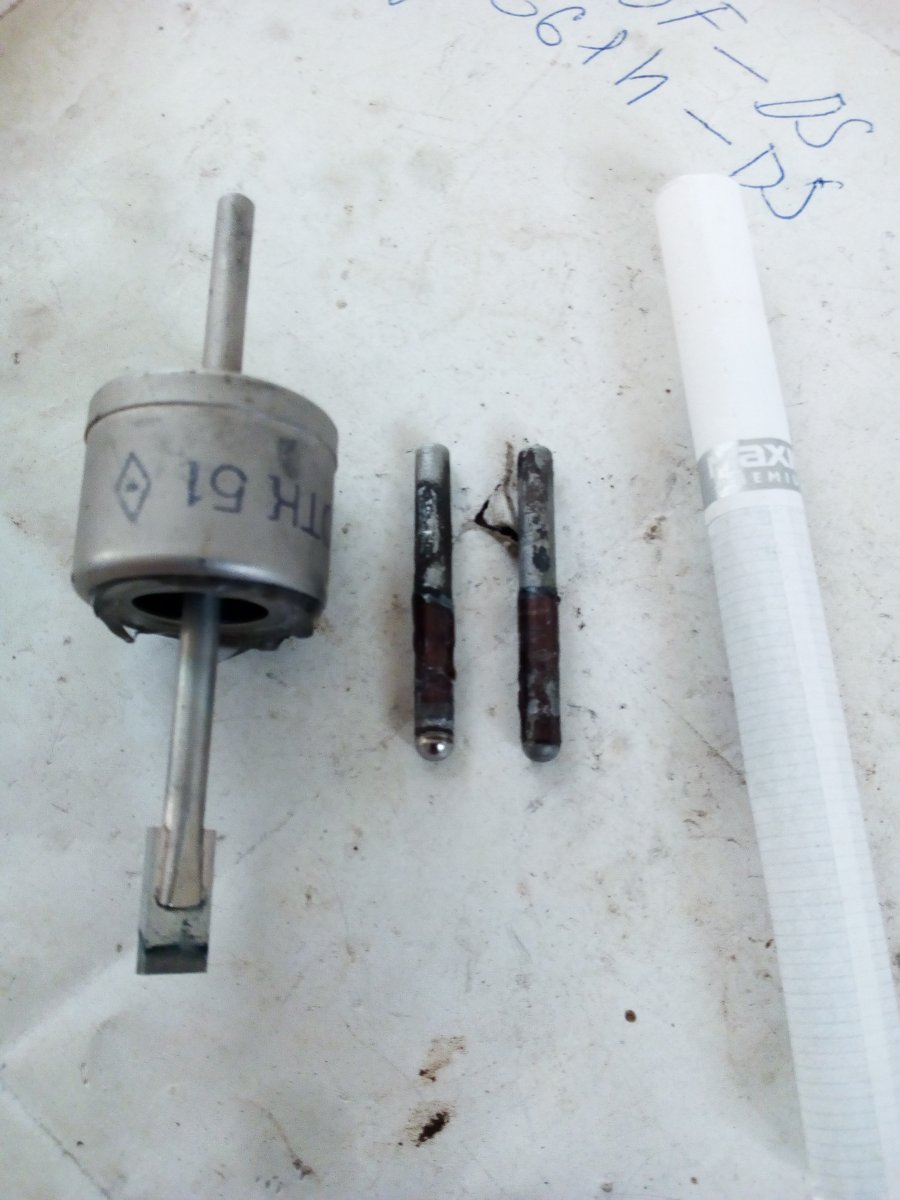

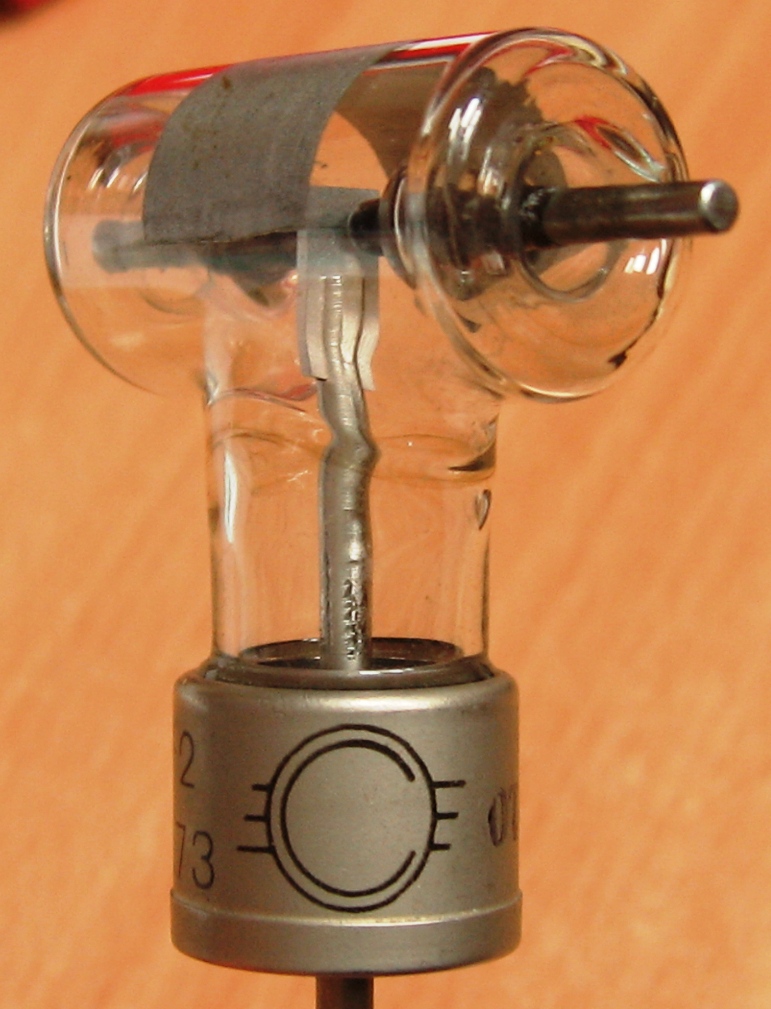

Способ крепления - за металлический цоколь лапкой; цоколь служит электрическим контактом. Штырь, торчащий из цоколя, закреплен на диафрагме (таковая обеспечивает вакуумную плотность и, одновременно, возможность передачи движения). При перемещении (штырь может отклоняться с небольшим, в миллиметр-два, ходом) он переключает контакт между боковыми выводами.

По отзывам людей, обслуживающих эту технику, переключатель особой надежностью не отличался...

Производители - питерская "Светлана" и Ленинградский завод рентгеновских приборов (бывший тогда самостоятельным предприятием; ныне это "Светлана-Рентген").


(фото с Форума покупки радиодеталей)

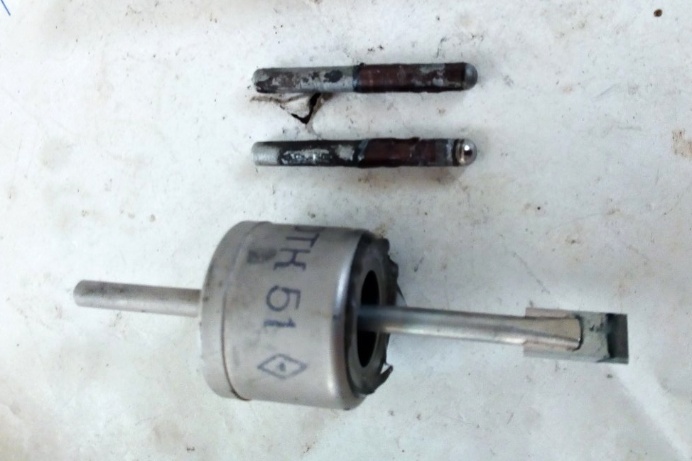

(фото с форума Портативное ретрорадио)

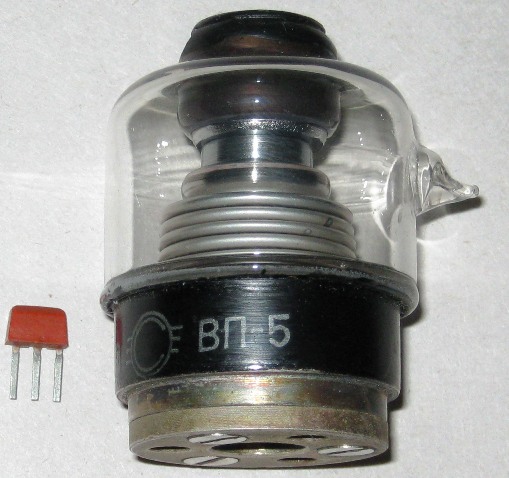

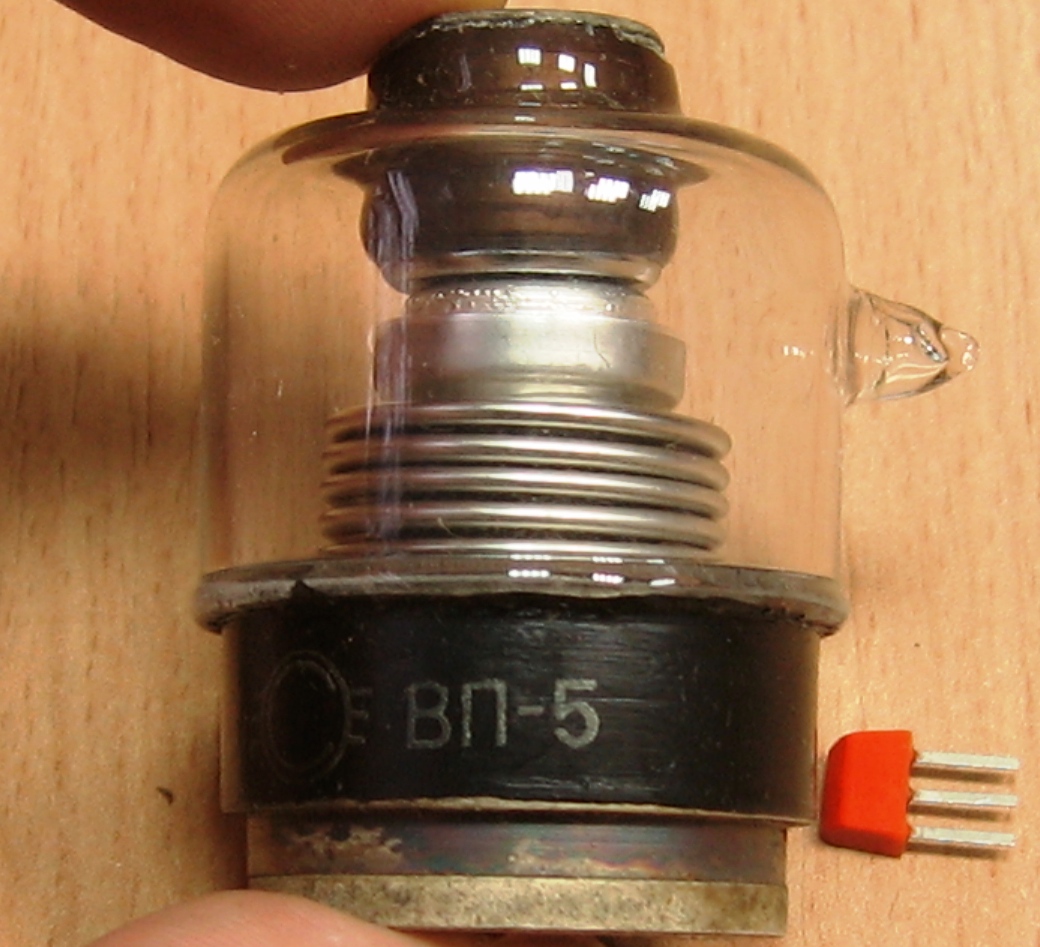

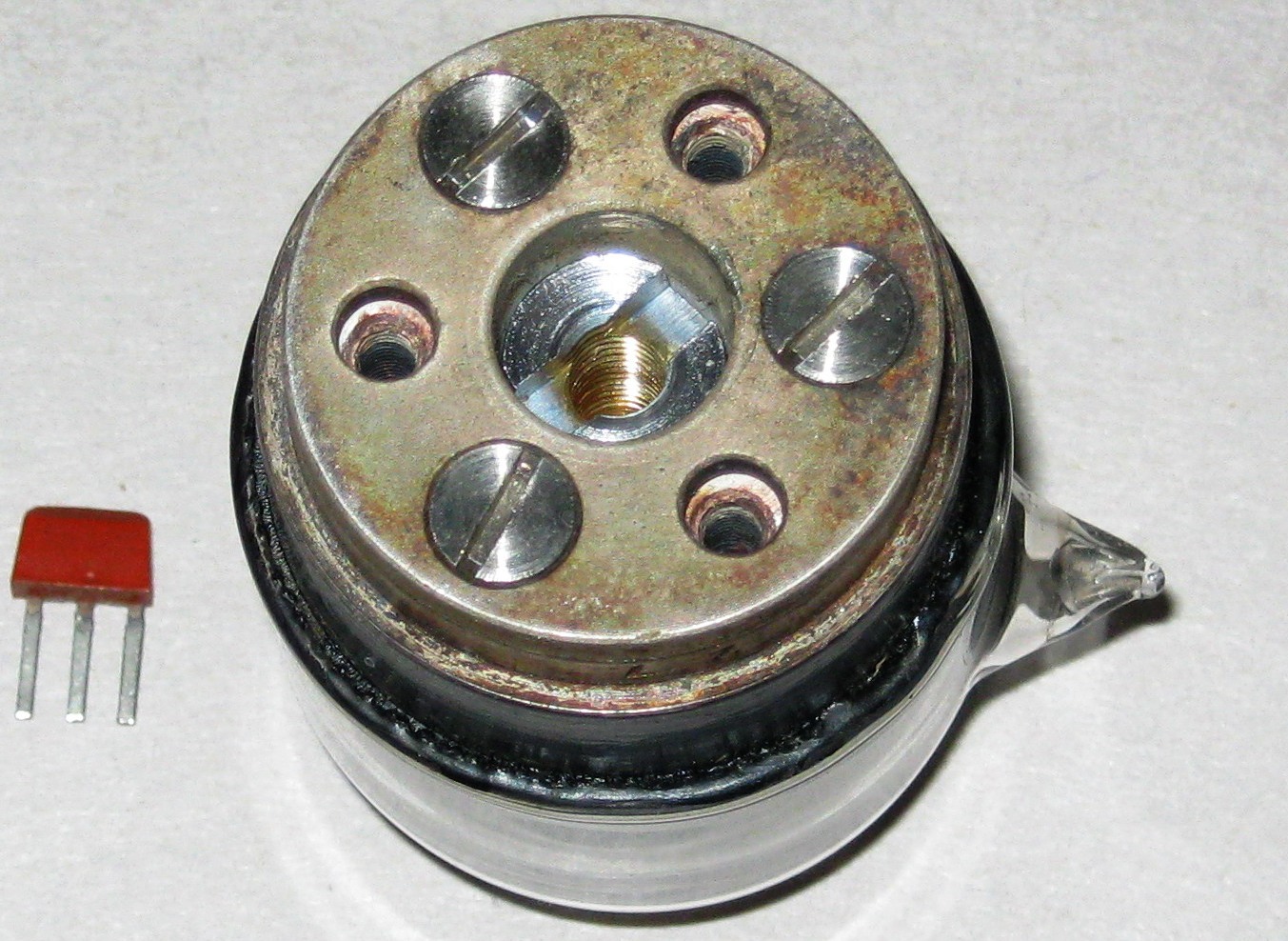

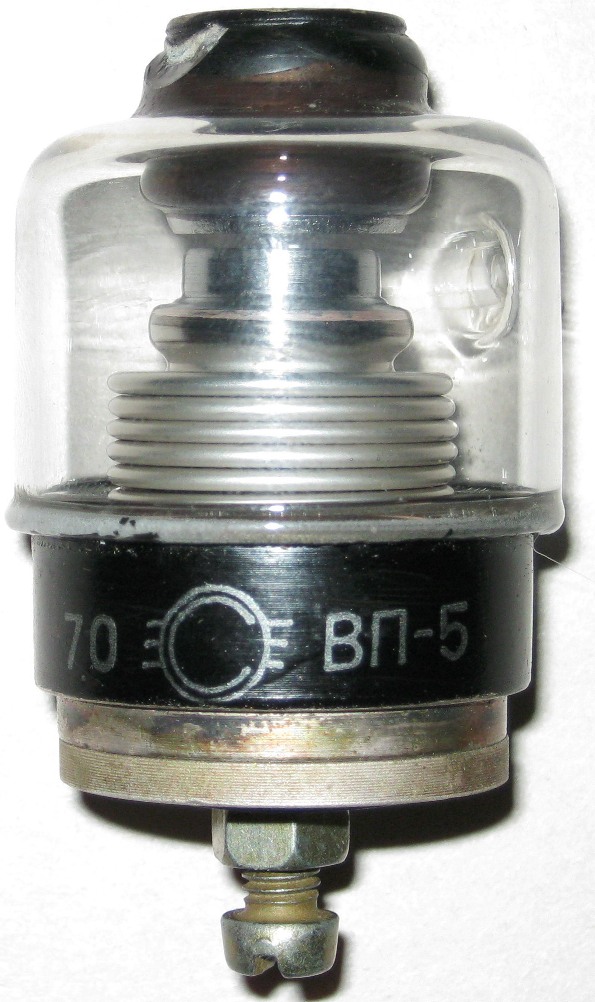

ВП-5

Это относительно высоковольтный (сотни - тысячи вольт) размыкатель на большой ток (100 - 200 А) без, так сказать, привода. Основное назначение - быстрое отключение цепей (может быть рассоединен за время ~1 мс; конструкция обеспечивает большую механическую прочность при нужном для размыкания рывке; в работе электромагнит этой "радиолампы" издает мощный хлопок), а также формирование импульсов (этот прибор в импульсном режиме обеспечивает токи порядка 100 кА).

Производитель - "Светлана", Санкт-Петербург.


(фото Владимира, г.Пермь)


(фото Владимира, г.Пермь)


(фото Владимира, г.Пермь)

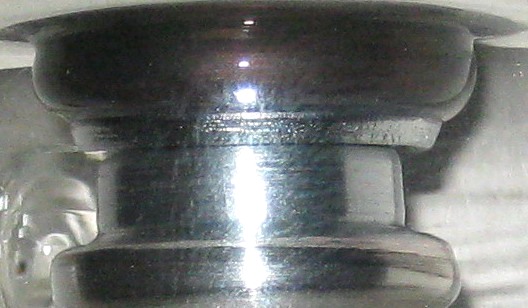

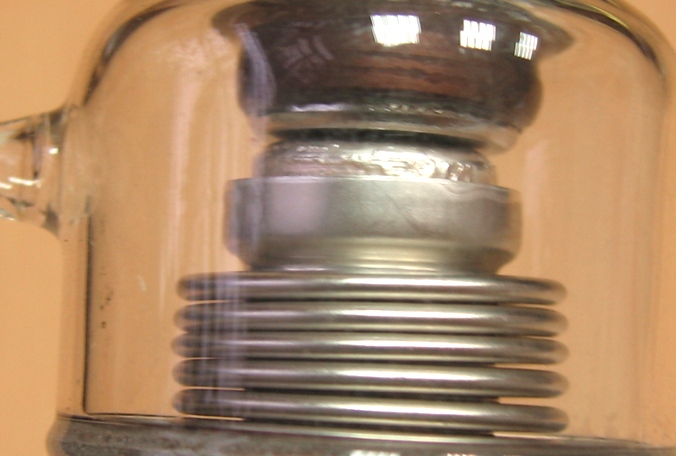

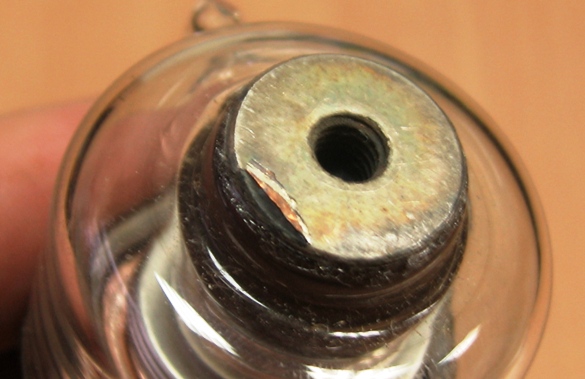

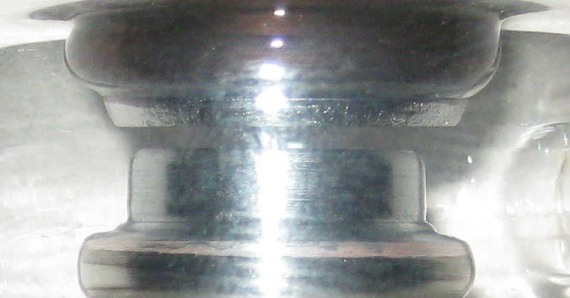

Нижний электрод подвижный, на сильфоне. Если вкрутить винт М5 в центральное отверстие на дне и потянуть, то он отходит где-то на 1,5 мм:


(фото Владимира, г.Пермь)


(фото Владимира, г.Пермь)
