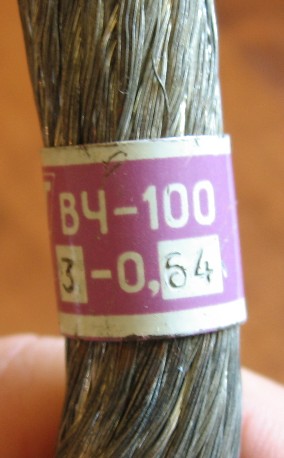

ВЧ-100-3-0,64

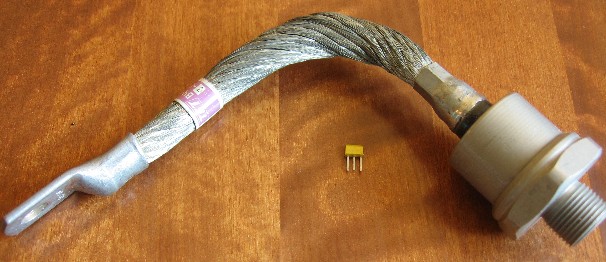

Высокочастотный вентиль, из первых разработок приборов этого класса в СССР. Начало производства - ноябрь 1968 года.

Номинальный прямой ток 100 Ампер, номинальное обратное напряжение 300 В, среднее значение напряжения в открытом состоянии 0,64 Вольт. Справочный лист на них.

Производитель - Таллинский электротехнический завод, ныне прекративший существование.

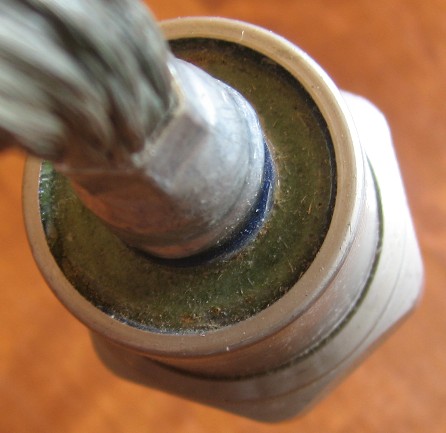

необычный стеклянный изолятор:

Высокочастотные вентили применяются при работе на частоте до 100 кГц. Они необходимы для высокочастотных генераторов эрозионных станков, ультразвуковых генераторов, в системах возбуждения турбогенераторов и преобразователей частоты и т. п.



Частотные свойства силовых кремниевых вентилей определяются емкостью перехода и эффектом накопления носителей заряда.



Технологической особенностью вентилей серии ВЧ является диффузия золота в структуру перехода, уменьшающая время жизни дырок в n-базе и время восстановления запирающей способности, что позволяет снизить на порядок коммутационые перенапряжения и значительно уменьшить параметры защитных RC-цепей.



При необходимости замены, рекомендуют применять ДЧ361-250Х-3.

Источники:

1. Вишневский А.И., Руденко В.С., Платонов А.П. Силовые ионные и полупроводниковые приборы. Учеб. пособие для вузов. Под ред. В. С. Руденко. М., "Высш. школа", 1975.
2. Чебовский О.Г. и др. Силовые полупроводниковые приборы (справочник). М., "Энергия", 1975.
3. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
4. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
