ВДИ1-Д

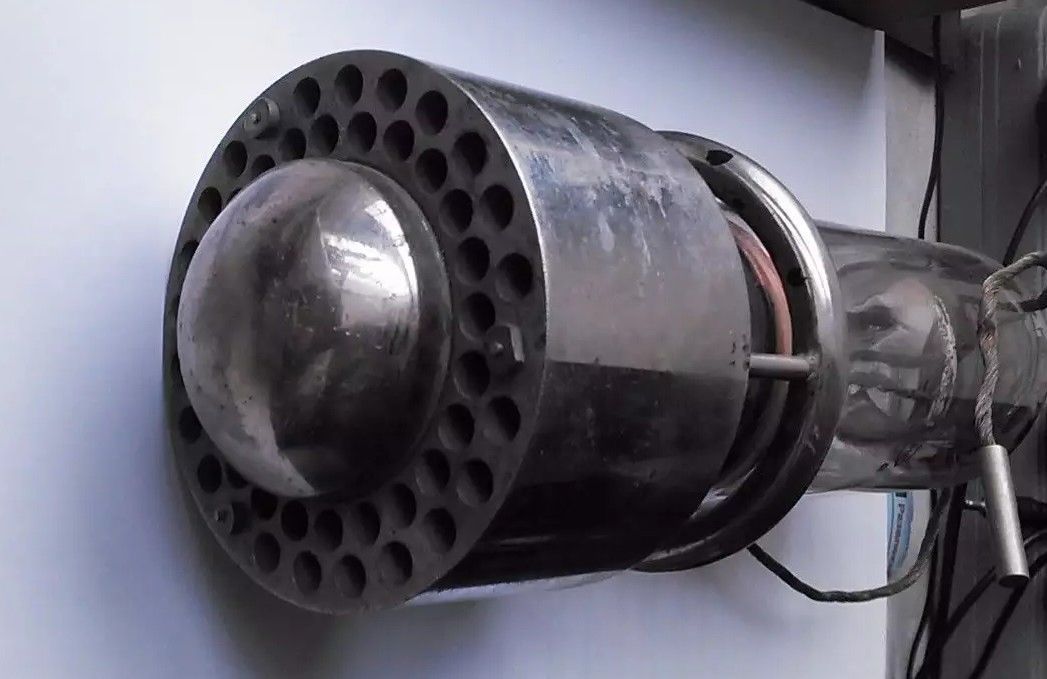

(фото с аукциона Ebay)

Весьма интересная лампа. (В)ыпрямительный (Д)иод, (И)мпульсный, (1)-ый тип. Значение последней буквы Д неизвестно, но обычно она ставилась латиницей во временных названиях ламп, скопированных с западных образцов (см, допустим, V1906-D).

Название её относится к крайне редкому отечественному стандарту наименований ламп, в основу которого были положены не электрические характеристики, а область применения. Он был введен в 1948 году, а уже в самом начале 50-х отменен, насколько я могу судить. Так что ламп с подобным названием сохранилось крайне мало; собственно, это первый и пока единственный образец.

Производитель - НИИ-160 (ныне НПП "Исток").

Это один из первых, если не самый первый, отечественных импульсных кенотронов. Про него имеется лишь пара кратких упоминаний в литературе, из которых можно почерпнуть, что это прямонакальный кенотрон, и параметры его таковы:

Напряжение накала 5 В
Ток накала 5 А
Максимальная амплитуда обратного напряжения 35 кВ
Максимальный выпрямленный ток 1,25 А
Среднее значение выпрямленного тока 100 мА
Среднее значение внутреннего сопротивления 60 Ом

Весьма интересной представляется её история. В тех же книгах пишут, что это новое название лампы 705-A. Но основная часть советских справочников указывает, что лампа 705-A в дальнейшем стала называться В1-0,1/30! И действительно, конструктивно и по своим характеристикам В1-0,1/30 совпадает с западным образцом 705-A.

А вот почему к ней приписали ВДИ1-Д, пока неясно. В целом, по электрическим параметрам она весьма близка к тем, слегка отличаясь средним током и внутренним сопротивлением, да ещё такой "малостью", что она импульсная. Но уж по конструкции-то она совершенно другая!

Была ли это попытка НИИ-160 сделать свою лампу по мотивам западной, не копируя "дословно", или нечто иное - пока неизвестно...

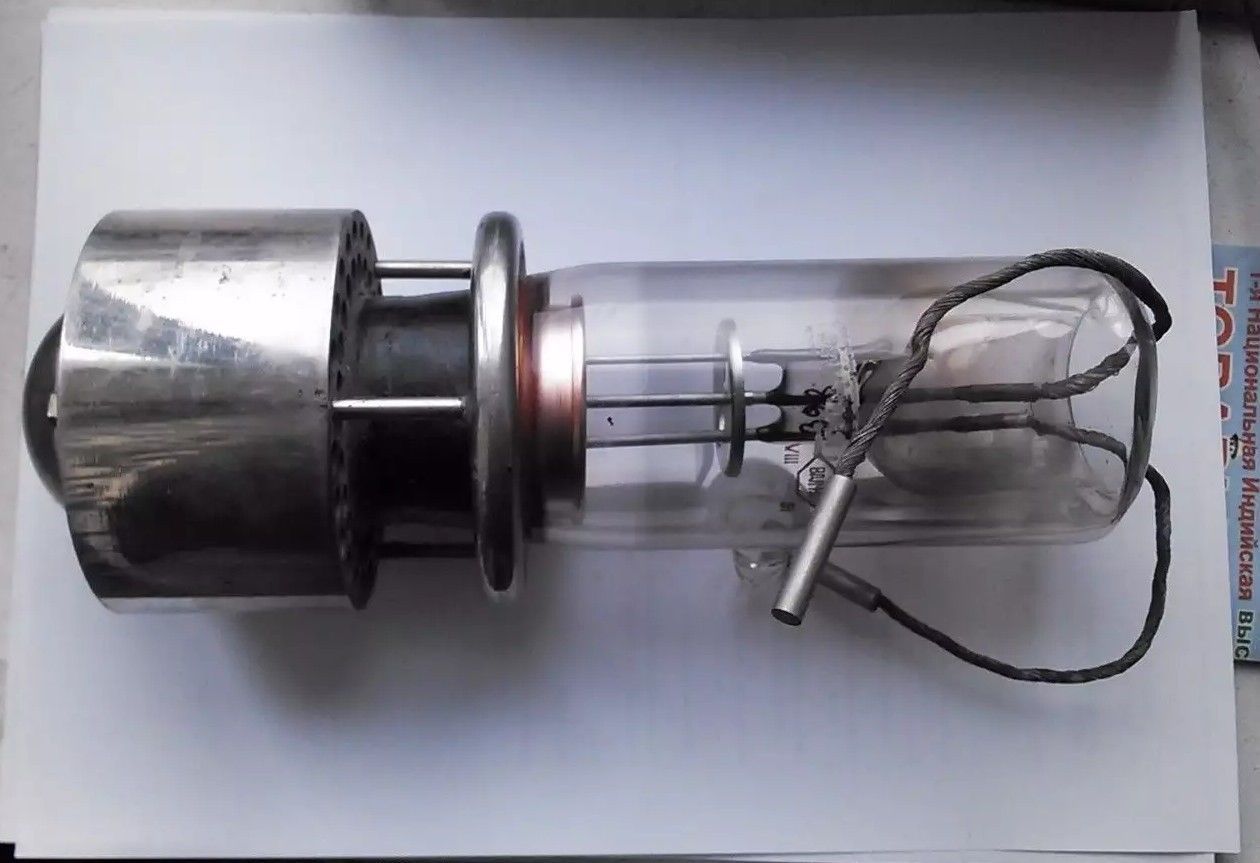

(фото с аукциона Ebay)

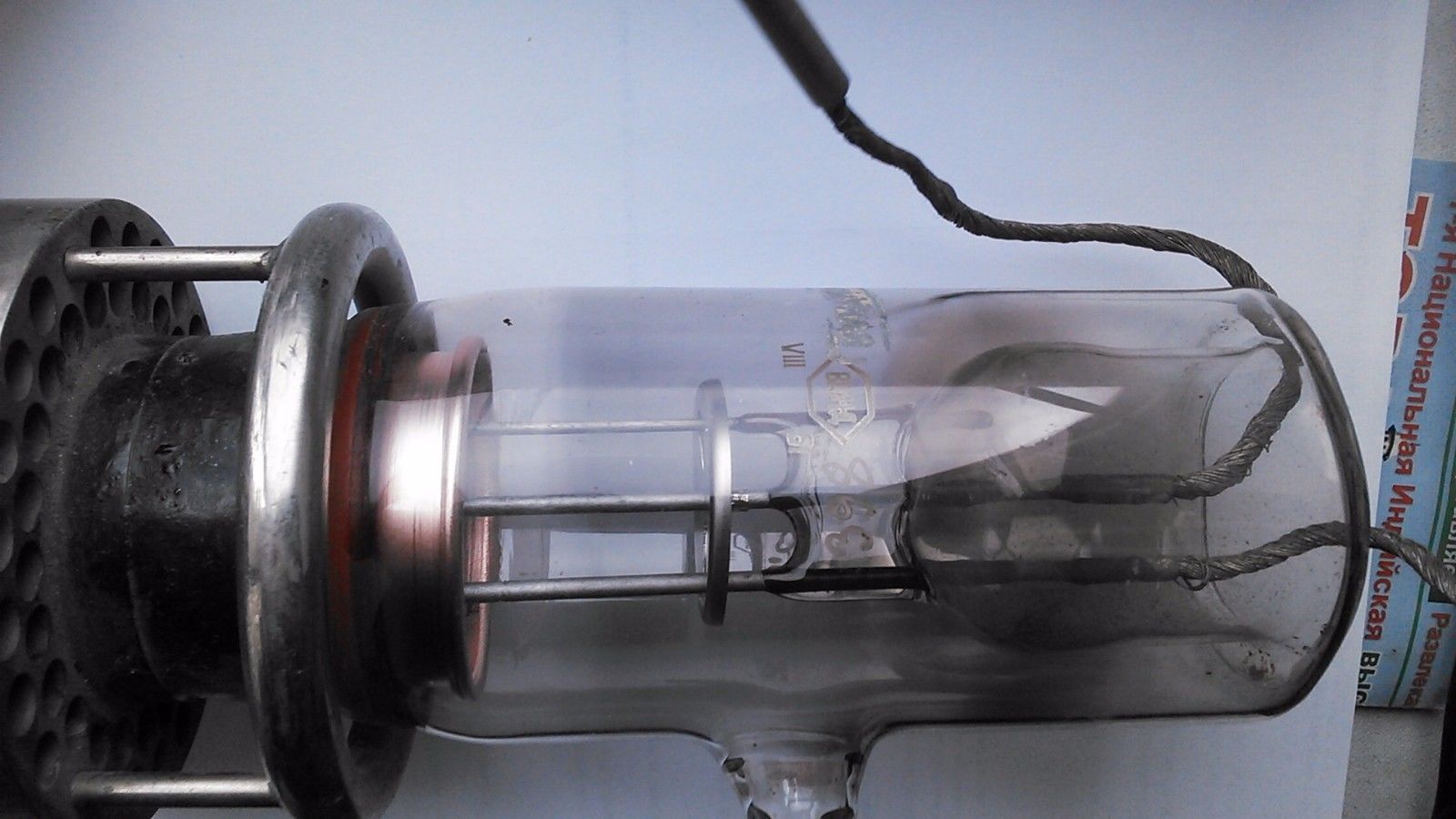

(фото с аукциона Ebay)

Источники:

1. В.И. Раков. Электровакуумные приборы. Ленинградская Краснознаменная Военно-Воздушная Инженерная Академия. Ленинград - 1949.
2. И.Л. Каганов. Электронные и ионные преобразователи (основы промышленной электроники). Часть первая. Электронная техника. - Государственное энергетическое издательство. М. - Л. 1950.
3. Зденек Брудна - Йозеф Поустка. Каталог электронных ламп. Прага, 1957г., Государственное издательство технической литературы.
