ВГ-129

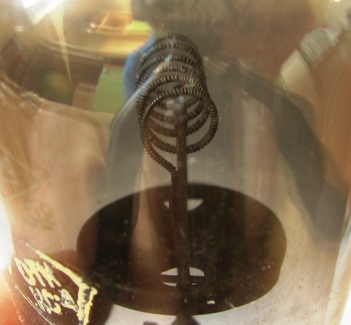

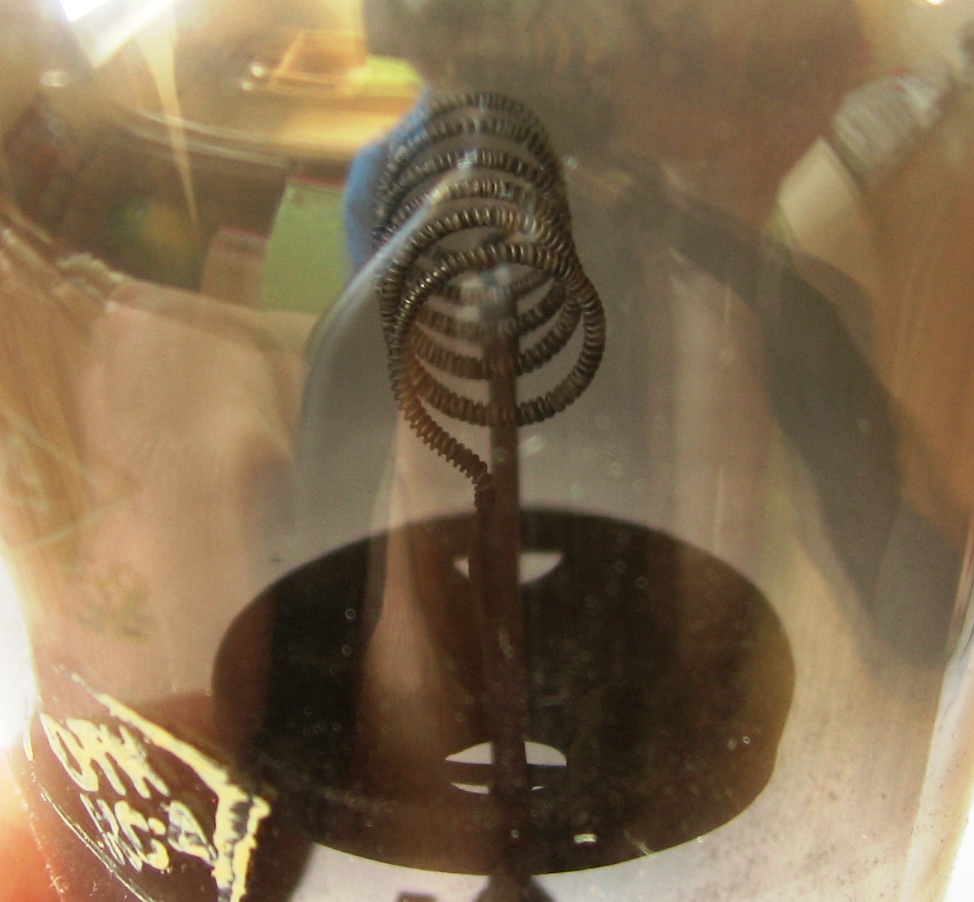

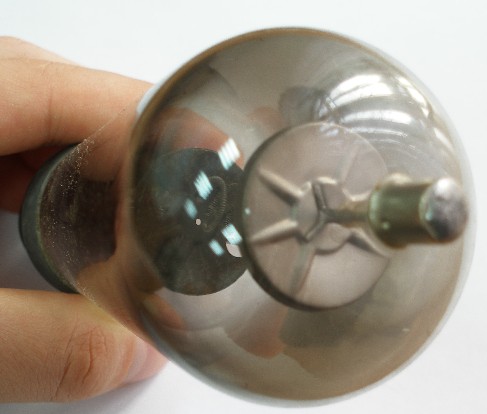

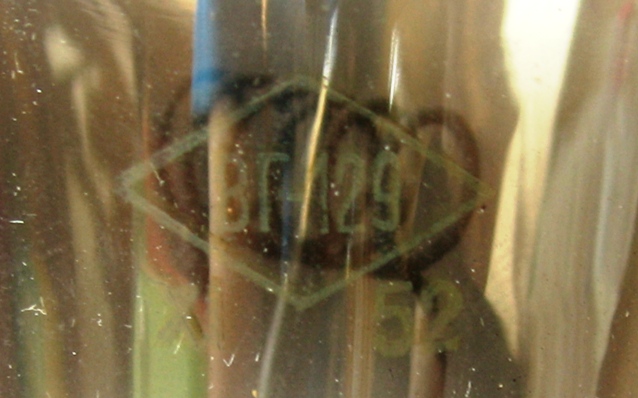

Одноанодный газотрон с оксидным катодом прямого накала, заполнение - пары ртути. Катод выполнен в виде спирали из ленты, навитой на ребро; такая конструкция повышает механическую прочность и улучшает тепловую экранировку витка. Анод изготовлен из железа.

Газотрон требует раздельного включения напряжения накала и анодного напряжения.

Этот газотрон выпускался также под названием ВГ9. До войны его производством занималась питерская "Светлана", а в 1942 году он был передан на Завод электронной техники им. Ленина (ныне "Фотон", г.Ташкент, Узбекистан).

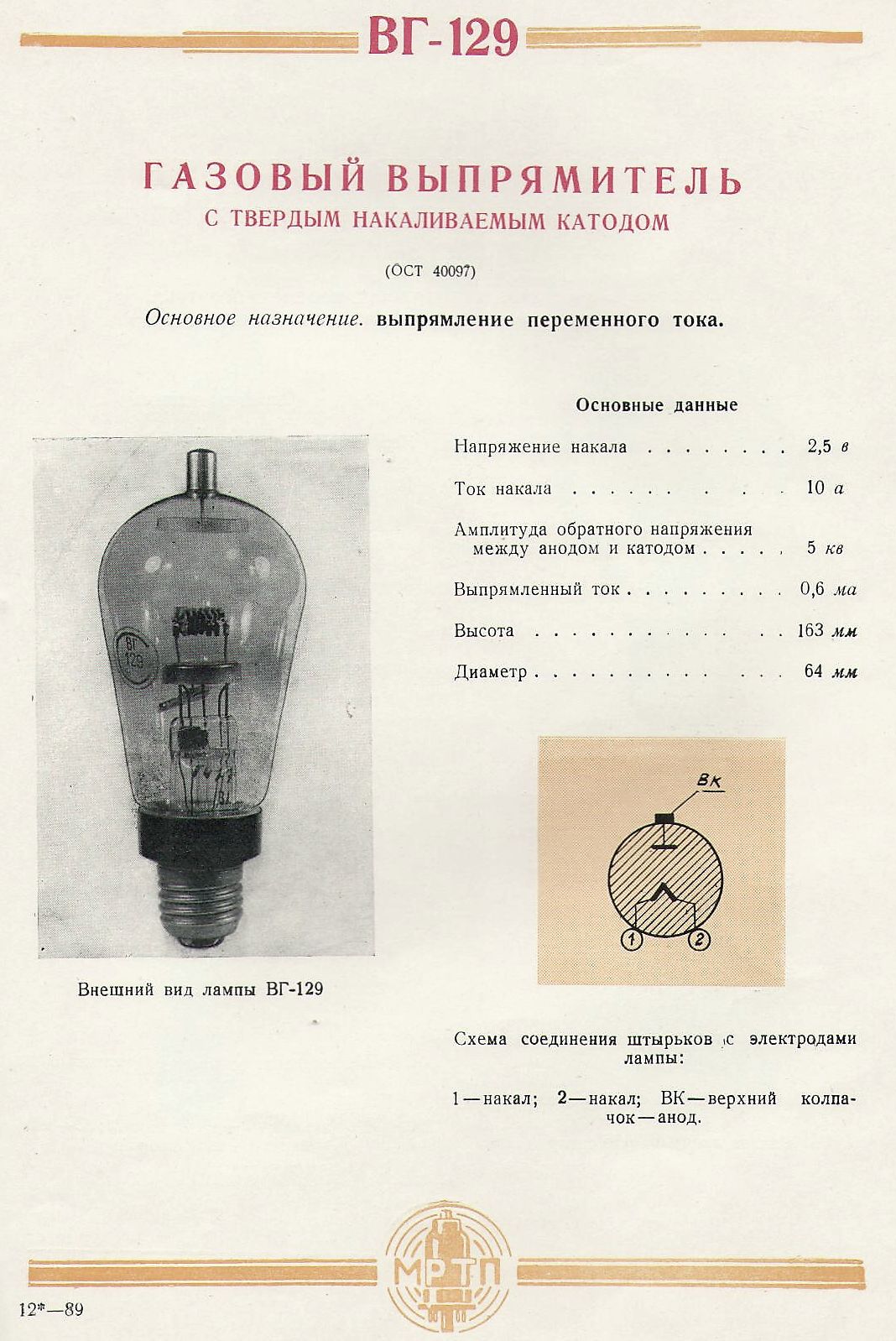

Справочный листок, паспорт, информационный листок из каталога за 1954 год и данные из отраслевого справочника на него.

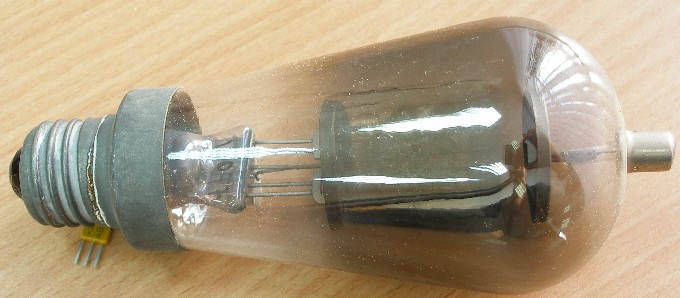

Необычный для ионных приборов цоколь - резьбовой (Р-27 по ГОСТ 2520-51), в точности как у самой обычной электролампочки еще со времен Эдисона...

Надо отметить, что так было не всегда. Первоначально, до войны, он выпускался в совершенно другом исполнении, с выводом анода на верхний цоколь, см. вырезку из справочника 1934 года.

Электрические параметры

Напряжение накала - 2,5 В
Ток накала - 9 А
Максимальный выпрямленный ток - 500 мА
Максимальный импульсный выпрямленный ток - 1,5 А
Падение напряжения - 15 В
Максимально допустимая амплитуда обратного напряжения - 5000 В
Время прогрева в эксплуатации - 3 мин
Время прогрева после хранения - 45 мин
Срок службы - 1500 ч

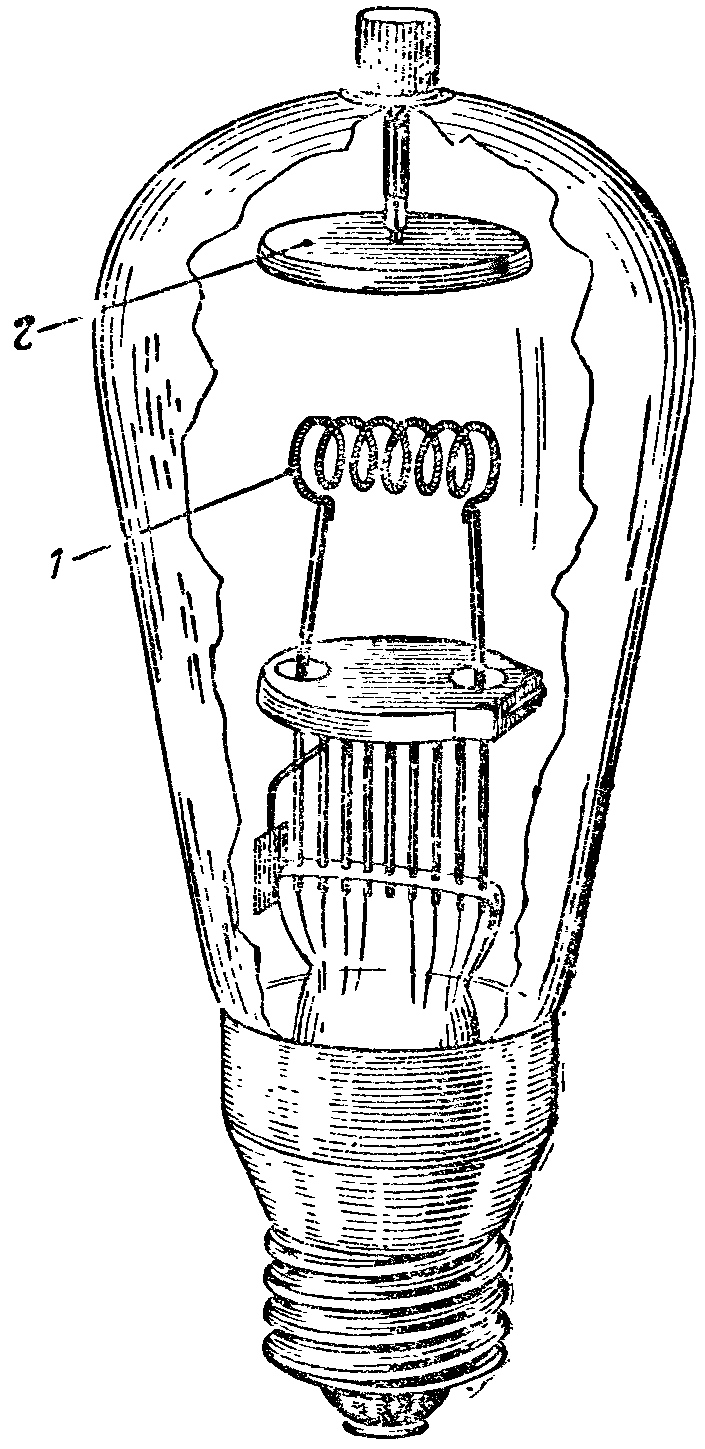

1 - катод, 2 - анод

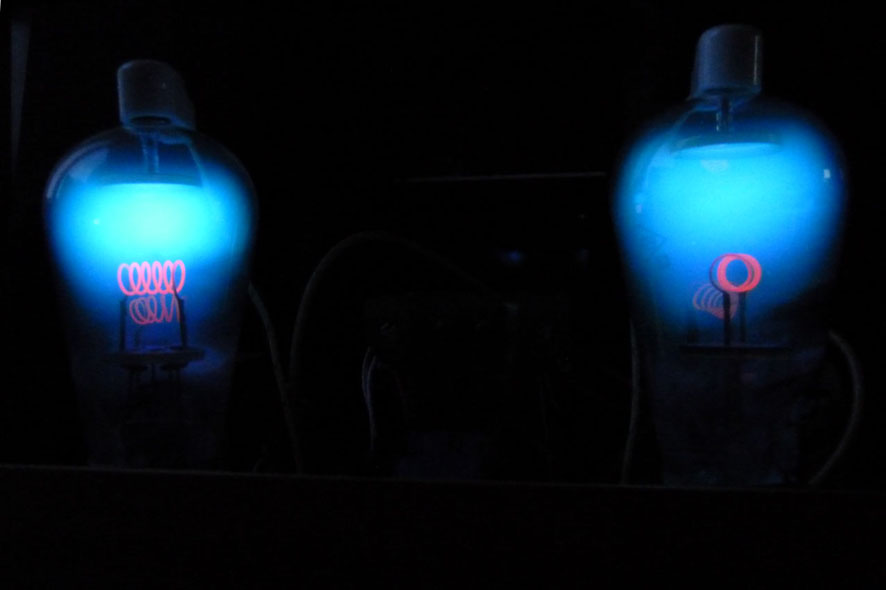

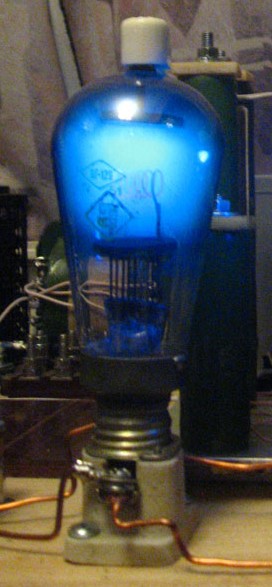

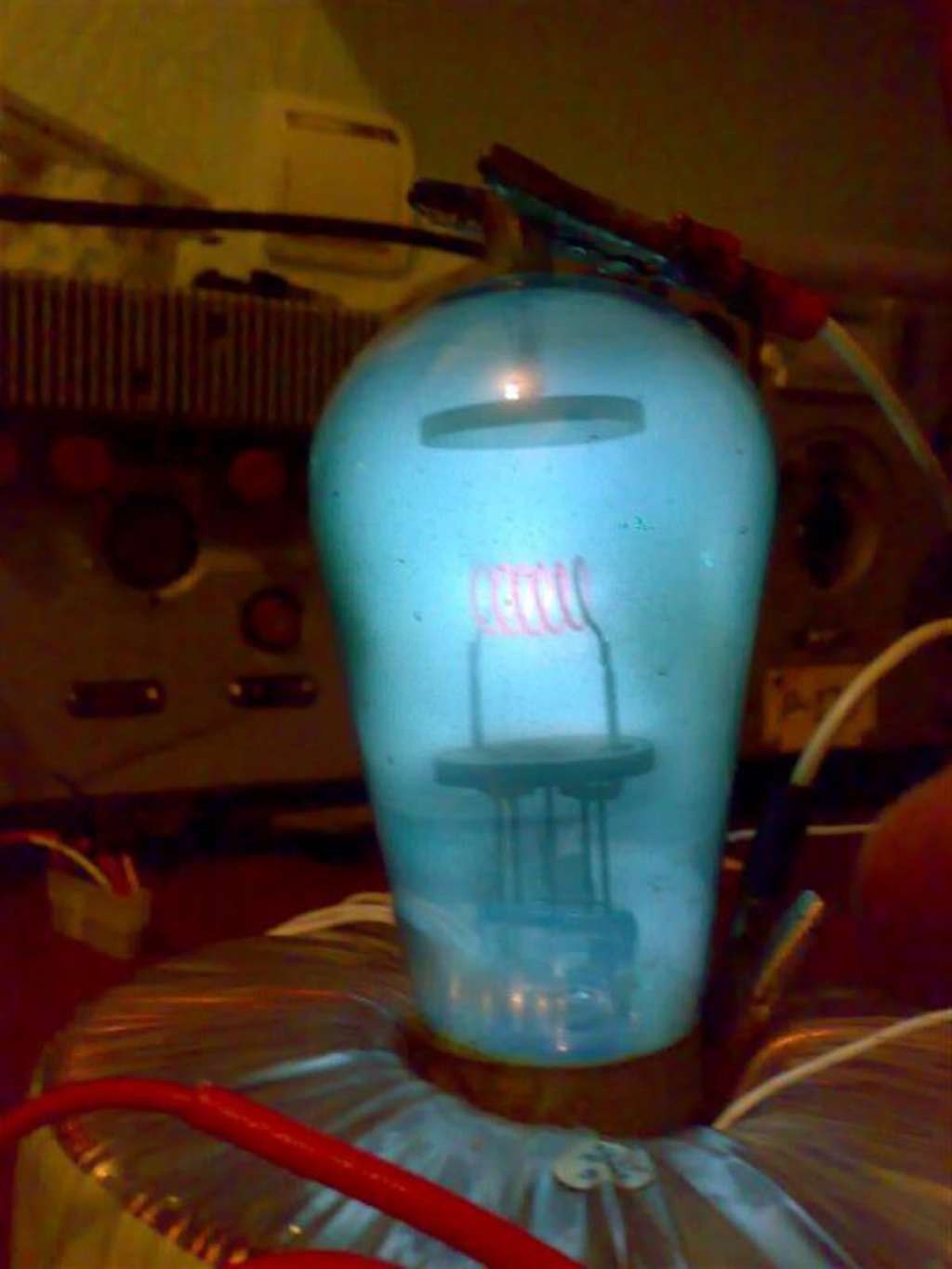

ВГ-129 в действии:


(фото с форума Flyback.org.ru)
(фото с форума Flyback.org.ru)


(фото с форума Flyback.org.ru)


(фото с форума Отечественная радиотехника XX века)

Источники:

1. В.Л. Коников. Справочник по радиолампам. Объединенное научно-техническое издательство НКТП СССР. Главная редакция энергетической литературы. Ленинград - 1934 - Москва.
2. З.Б. Гинзбург, И.П. Жеребцов. Техника коротких волн. Радиоиздат, Москва, 1938.
3. Б.П. Терентьев. Выпрямители для радиоустройств. Москва: Государственное издательство литературы по вопросам связи и радио, 1938.
4. Главэспром. Газоразрядные приборы. Гособоронгиз, Ленинград-Москва. - 1939.
5. Справочник по войсковым и танковым радиостанциям. Часть 3 из 3. Военное издательство Народного Комиссариата Обороны. Москва - 1943.
6. Проф. А. Г. Александров. Производство радиоламп. (Министерство электропромышленности СССР. Центральное Бюро Технической Информации). М.-Л., Госэнергоиздат, 1946.
7. Гинкин Г.Г. Справочник по радиотехнике, М. Госэнергоиздат, 1948
8. В.И. Иванов. Справочник по радиоаппаратуре для инженеров и техников связи Гражданского Воздушного Флота. Самолетное радиооборудование. Редакционно-издательский отдел Аэрофлота. Москва - 1948.
9. Справочник по радиоаппаратуре для инженеров и техников связи Гражданского Воздушного Флота. Радионавигационное оборудование аэропортов. Редакционно-издательский отдел Аэрофлота. Москва - 1948.
10. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы Украины, 1949
11. К.И. Дроздов. Радиолампы отечественного производства. - М.-Л.: Госэнергоиздат, 1949 (МРБ 0014)
12. Федоров С.П. Краткий справочник по радиолампам. - Москва: Военное издательство Министерства Вооруженных Сил Союза ССР, 1949
13. Г.А. Тягунов. Электровакуумные приборы. М.-Л., Госэнергоиздат, 1949.
14. В.И. Раков. Электровакуумные приборы. Ленинградская Краснознаменная Военно-Воздушная Инженерная Академия. Ленинград - 1949.
15. Элементы и детали любительских радиоприемников (Справочная книга). Под общей редакцией В.В. Енютина. М.-Л., Госэнергоиздат, 1950. (Массовая радиобиблиотека. Вып. 55)
16. Справочная книжка радиолюбителя. Под ред. В.И. Шамшура. - М.-Л.: Госэнергоиздат, 1951 (МРБ 128)
17. А.Д. Фролов. Справочник конструктора радиовещательных приемников. М.-Л., Госэнергоиздат, 1951.
18. Электротехнический справочник. Под общей редакцией А.Т. Голована, П.Г. Грудинского, Г.Н. Петрова, А.М. Федосеева и М.Г. Чиликина. М.-Л., Госэнергоиздат, 1952.
19. А.С.Балакшин. Справочник по усилительным устройствам звукового кино. Под общей редакцией К.А.Ламагина. Издание 3-е, переработанное и дополненное. - Госкиноиздат, Москва, 1953.
20. Электровакуумные приборы широкого потребления. Каталог. - Министерство радиотехнической промышленности СССР, 1954.
21. В.С. Григорьев и Б.С. Григорьев. Электронные и ионные приборы. Издание второе, переработанное. Связьиздат. Москва, 1954.
22. Йордан Боянов. Характеристики на електронни лампи. Издава списание "Радио". София - 1956.
23. Электровакуумные приборы (Справочник). - М.-Л. Государственное энергетическое издательство, 1956.
24. Справочник по електронни лампи. Йордан Боянов. Държавно издателство "Техника". 1966.
25. Г.С. Векслер, Я.И. Тетельбаум. Электропитание радиоустройств. Издание второе. - Издательство "Техника", Киев, 1966.
26. Гурлев Д.С. Справочник по ионным приборам. - Киев, Издательство "Технiка", 1970
27. Справочник по электронным приборам. Гурлев Д.С. Изд. 5-е, исправленное и дополненное. "Технiка", 1974
