ВГ-236

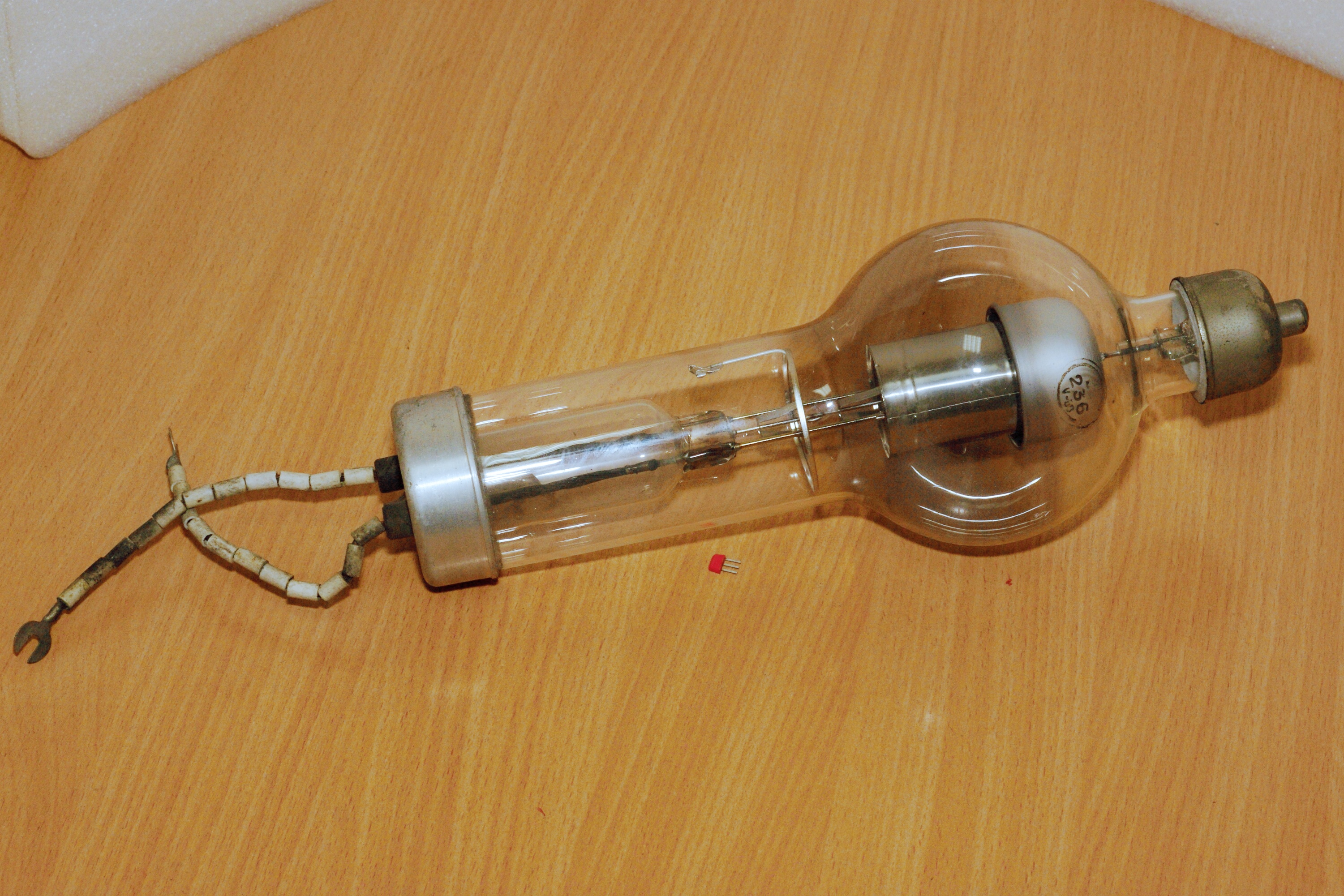

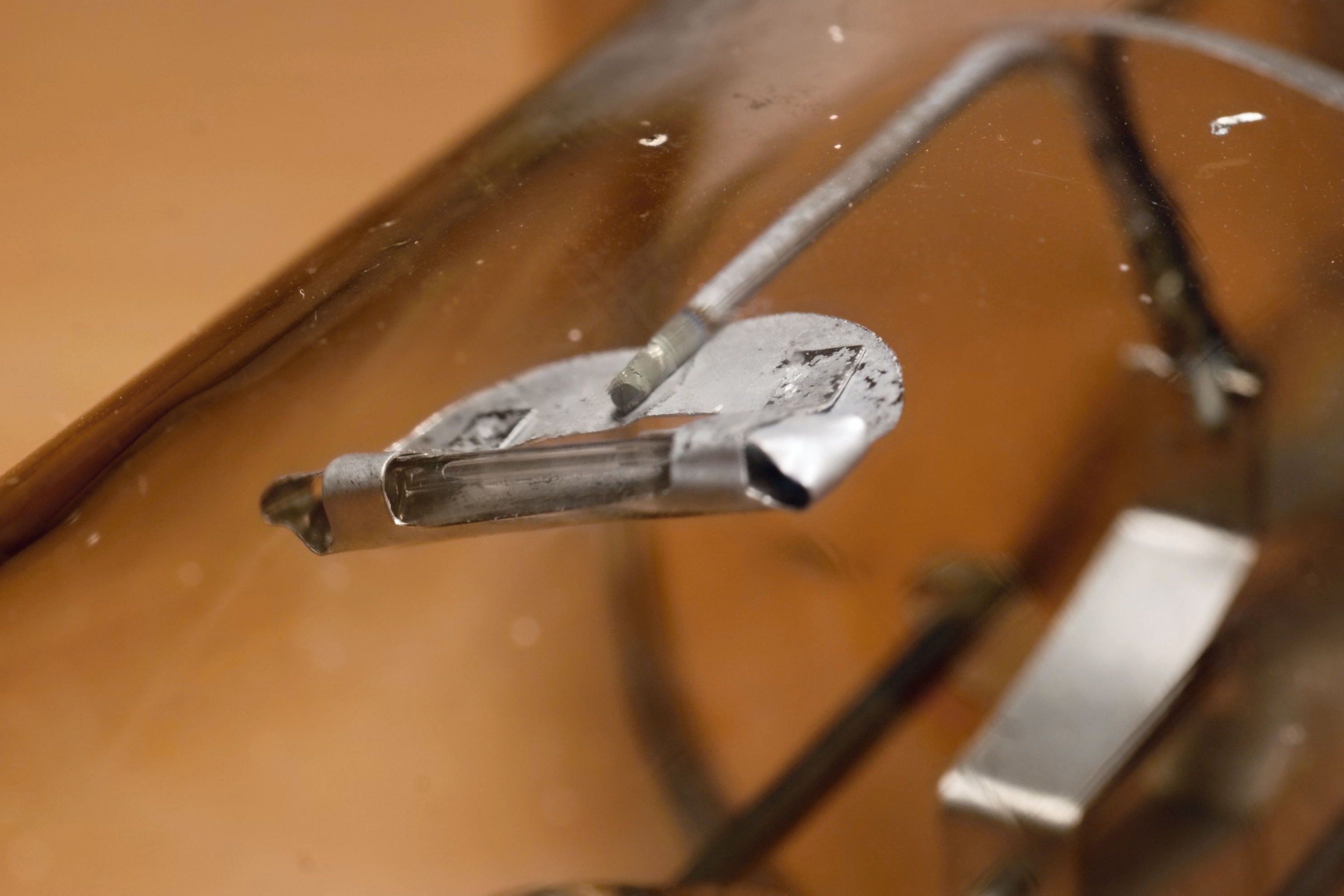

Мощный газотрон ВГ-236 имеет оксидный катод и металлический (никелевый) анод, наполнение - пары ртути. Заводской паспорт на него.

Эти лампы применялись в выпрямителях, питающих небольшие передатчики, в мощных усилителях и в выпрямителях для генераторов высокой частоты индукционных печей.

Также они выпускались под названием ВГ-6.

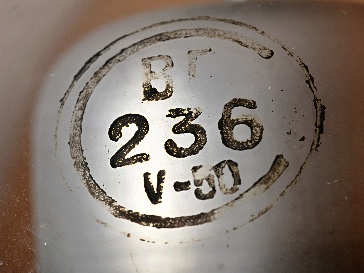

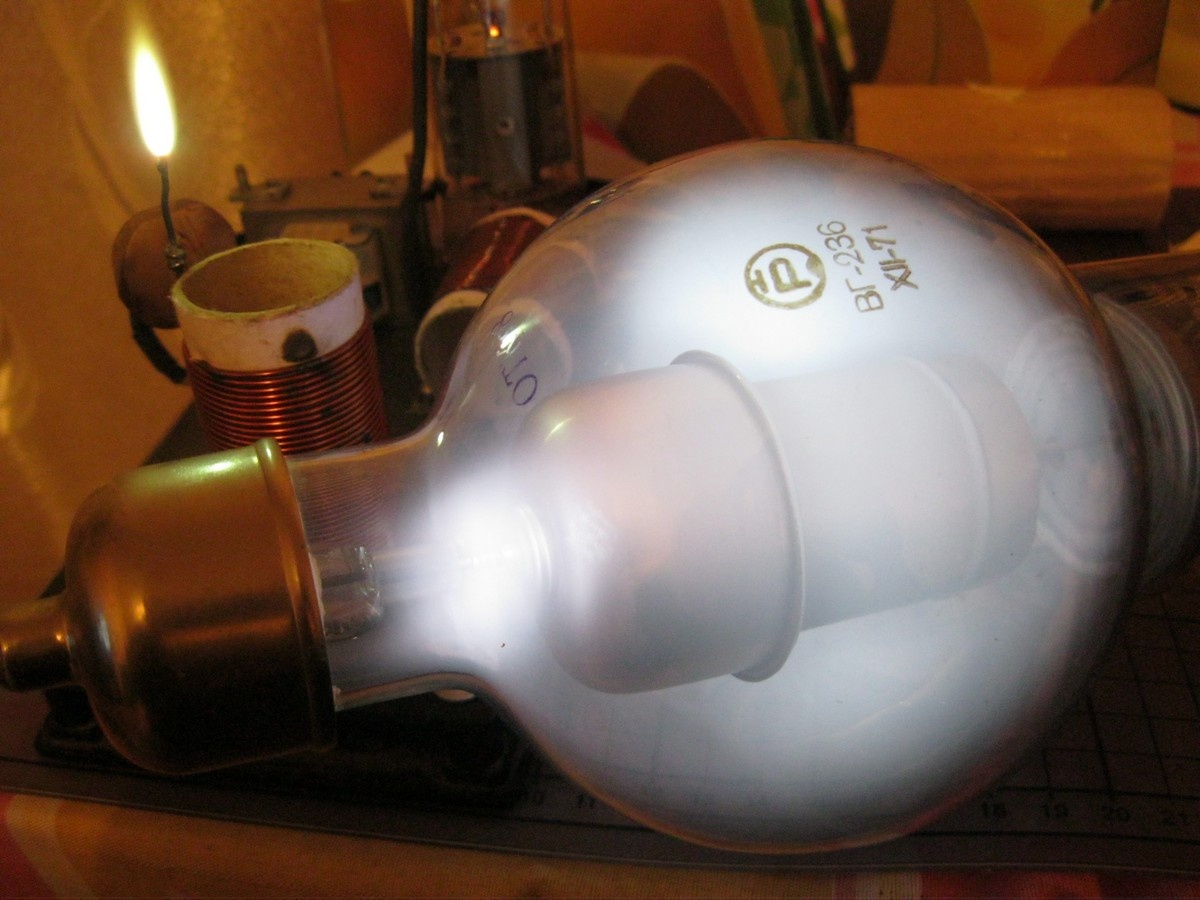

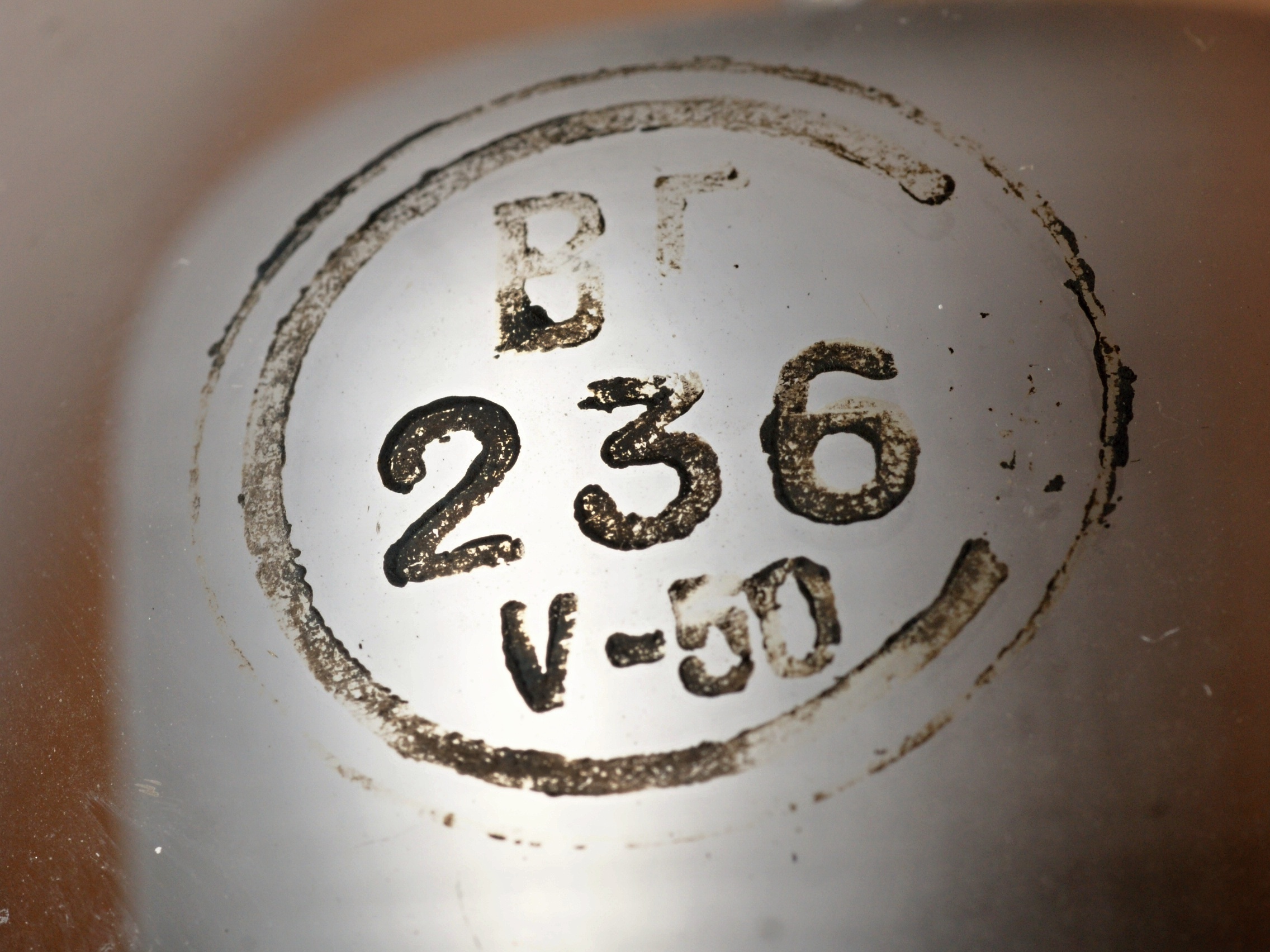

Производители - "Светлана", Санкт-Петербург (как понимаю, она же и разработчик), а с 1953 года и Рязанский завод электронных приборов.

Электрические параметры

Напряжение накала - 2,5 В
Ток накала - 20 А
Максимальный выпрямленный ток - 4 А
Максимальный импульсный выпрямленный ток - 12 А
Падение напряжения - 16 В
Максимально допустимая амплитуда обратного напряжения - 7000 В
Время прогрева в эксплуатации - 5 мин
Время прогрева после хранения - 60 мин
Диапазон температур окружающей среды +15...+35°С

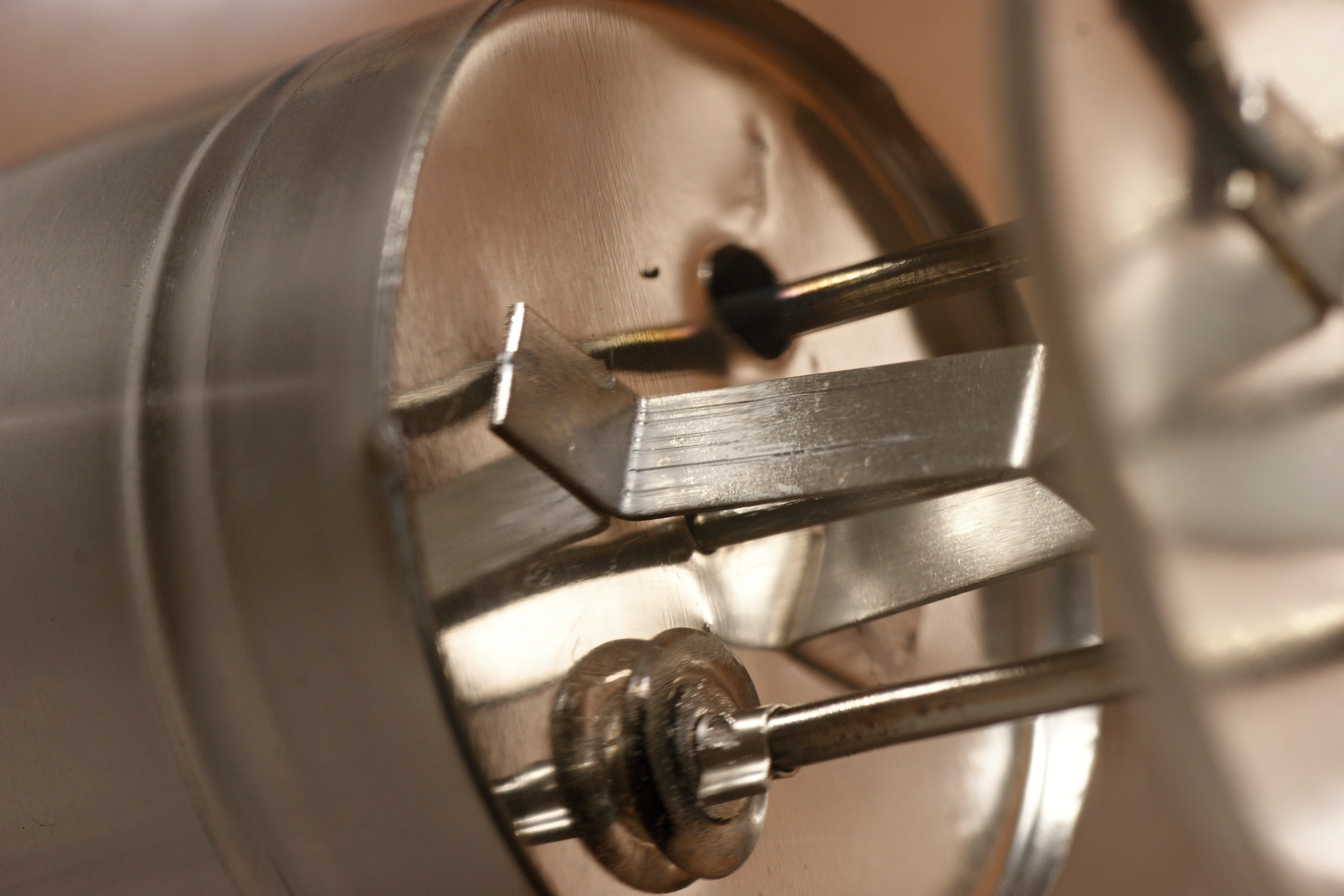

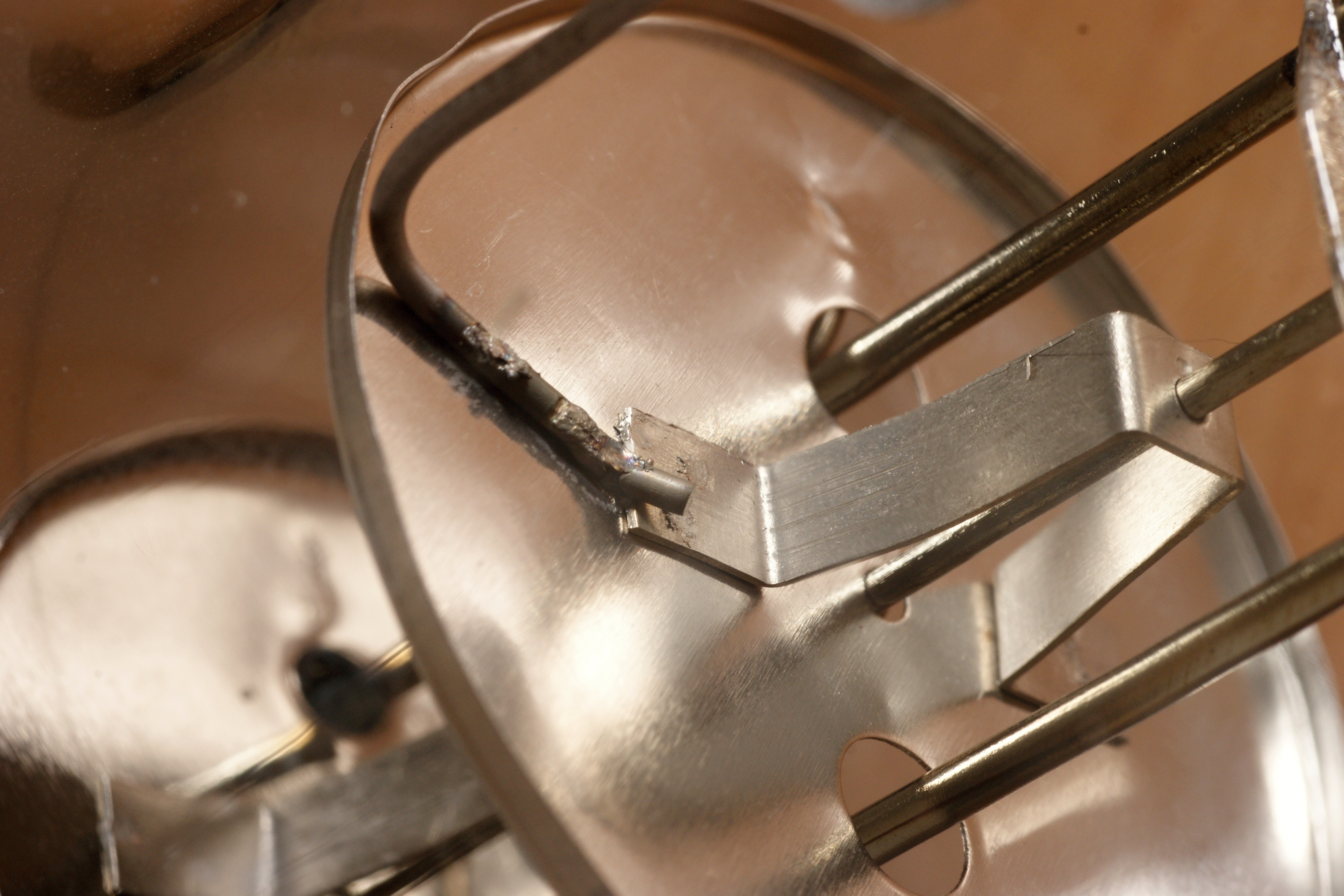

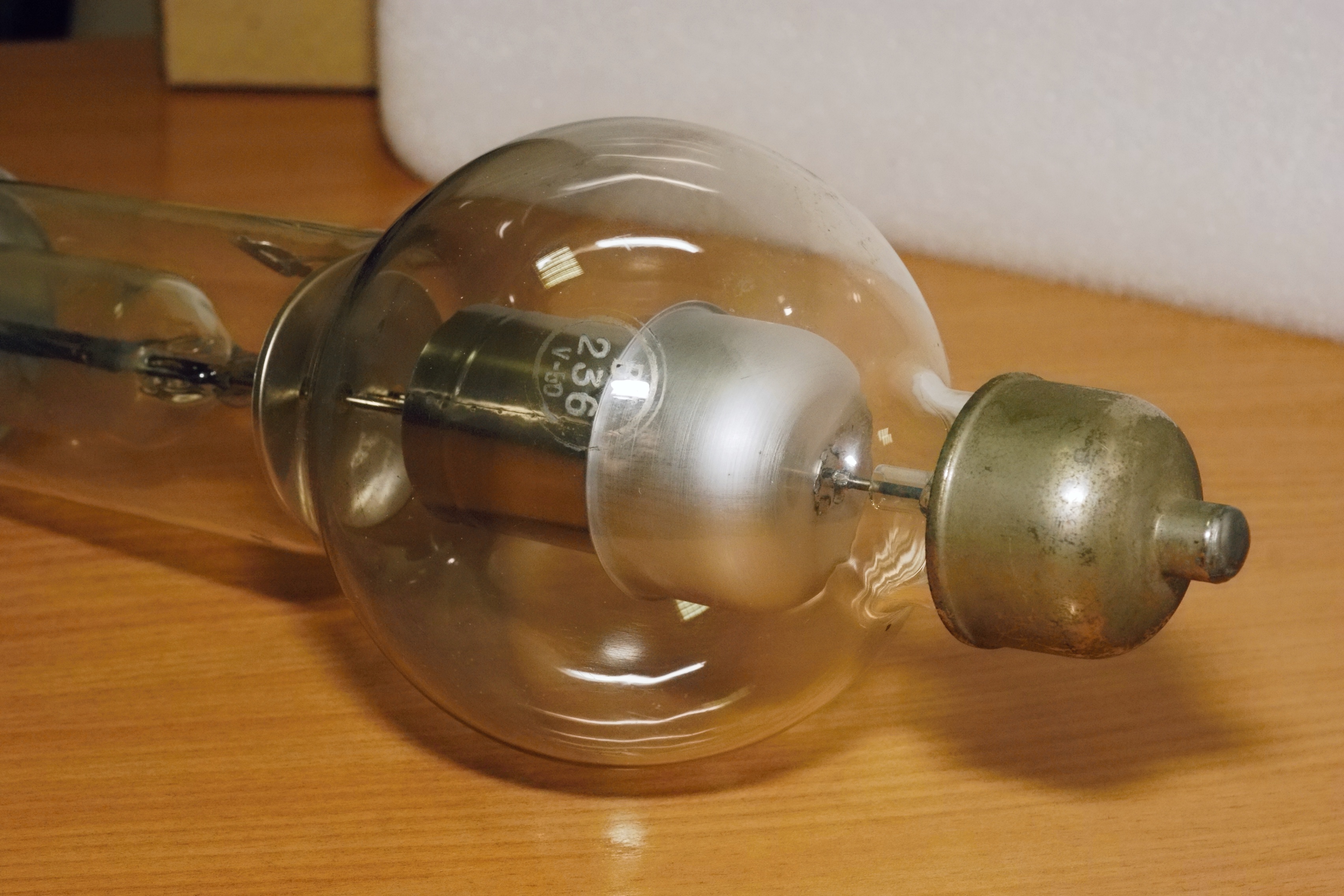

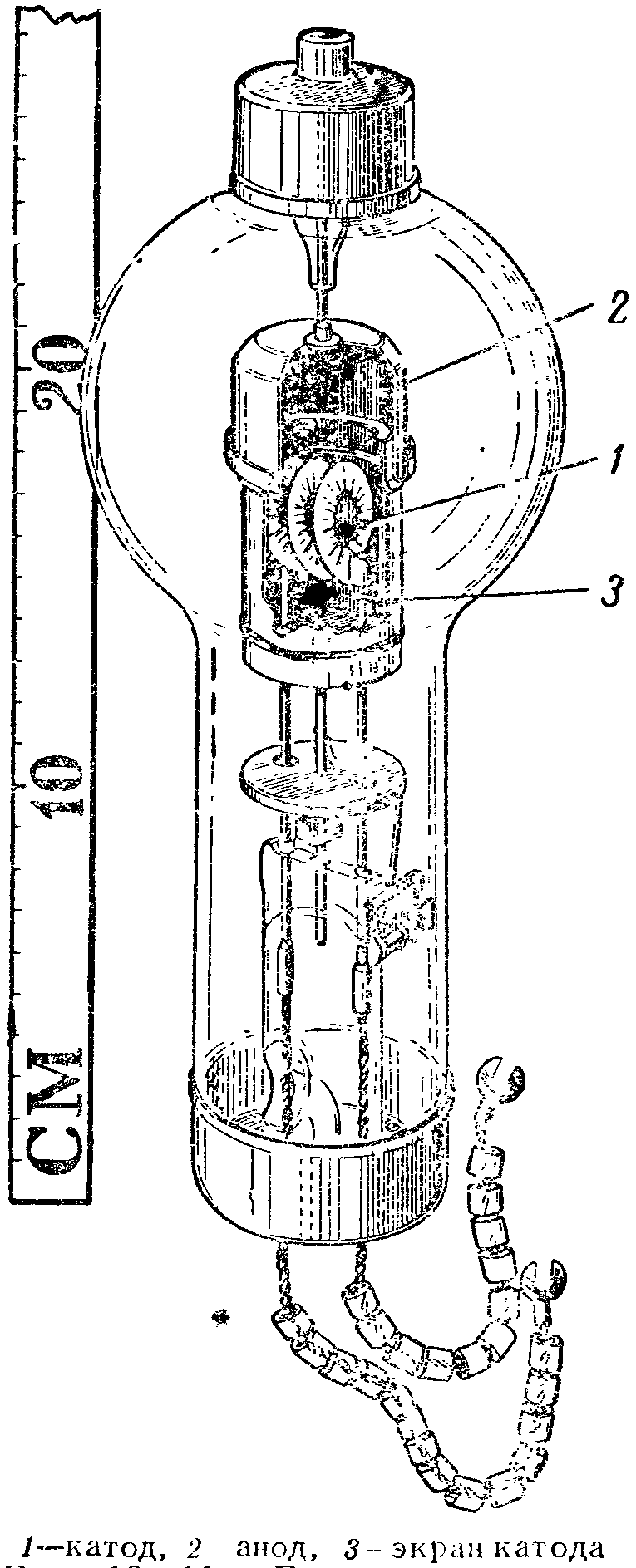

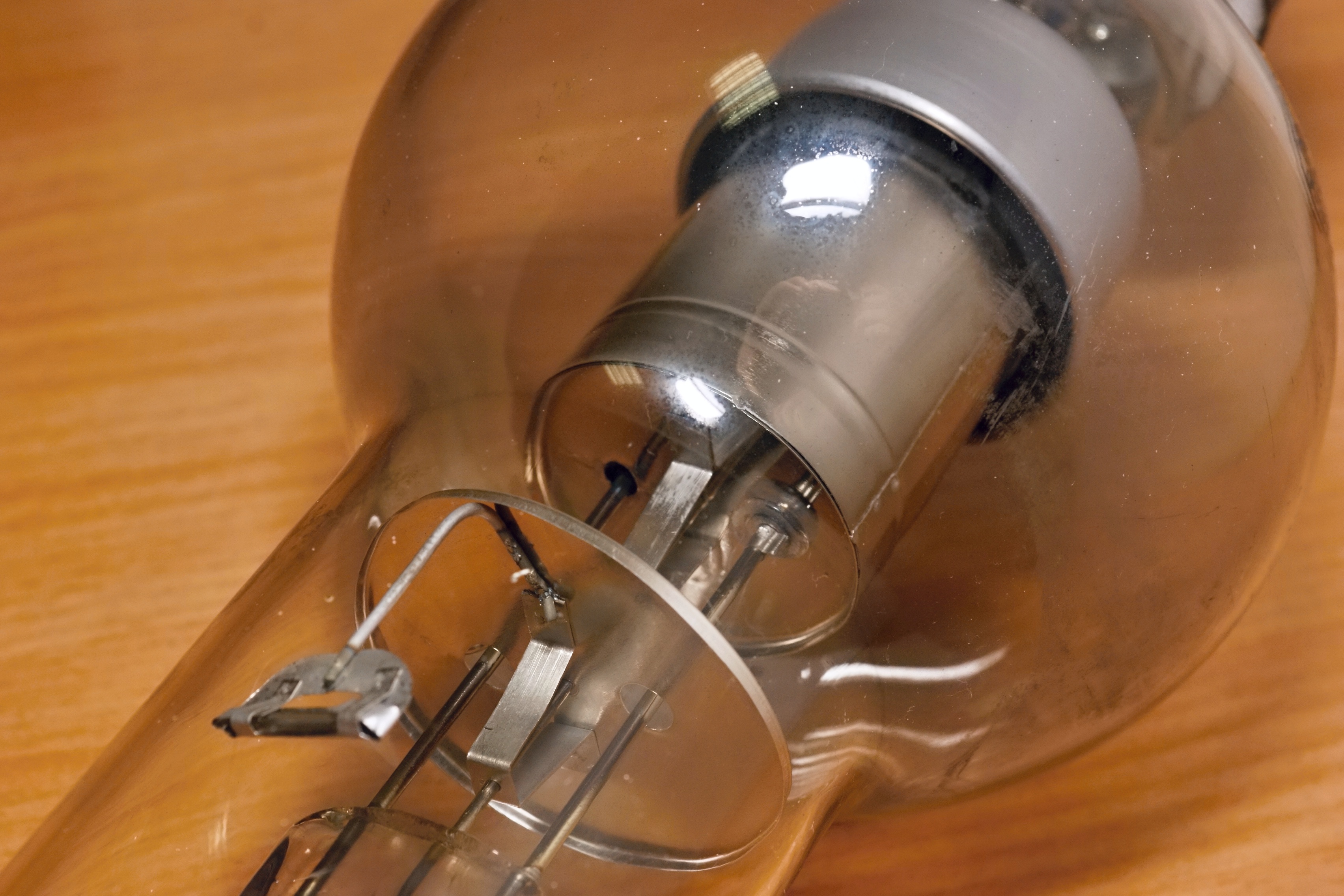

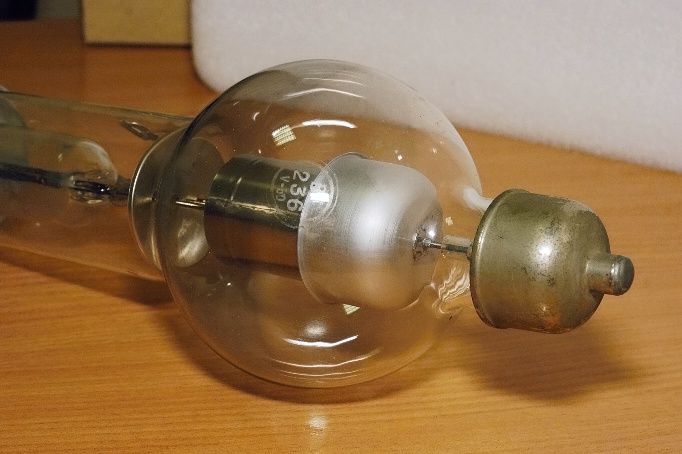

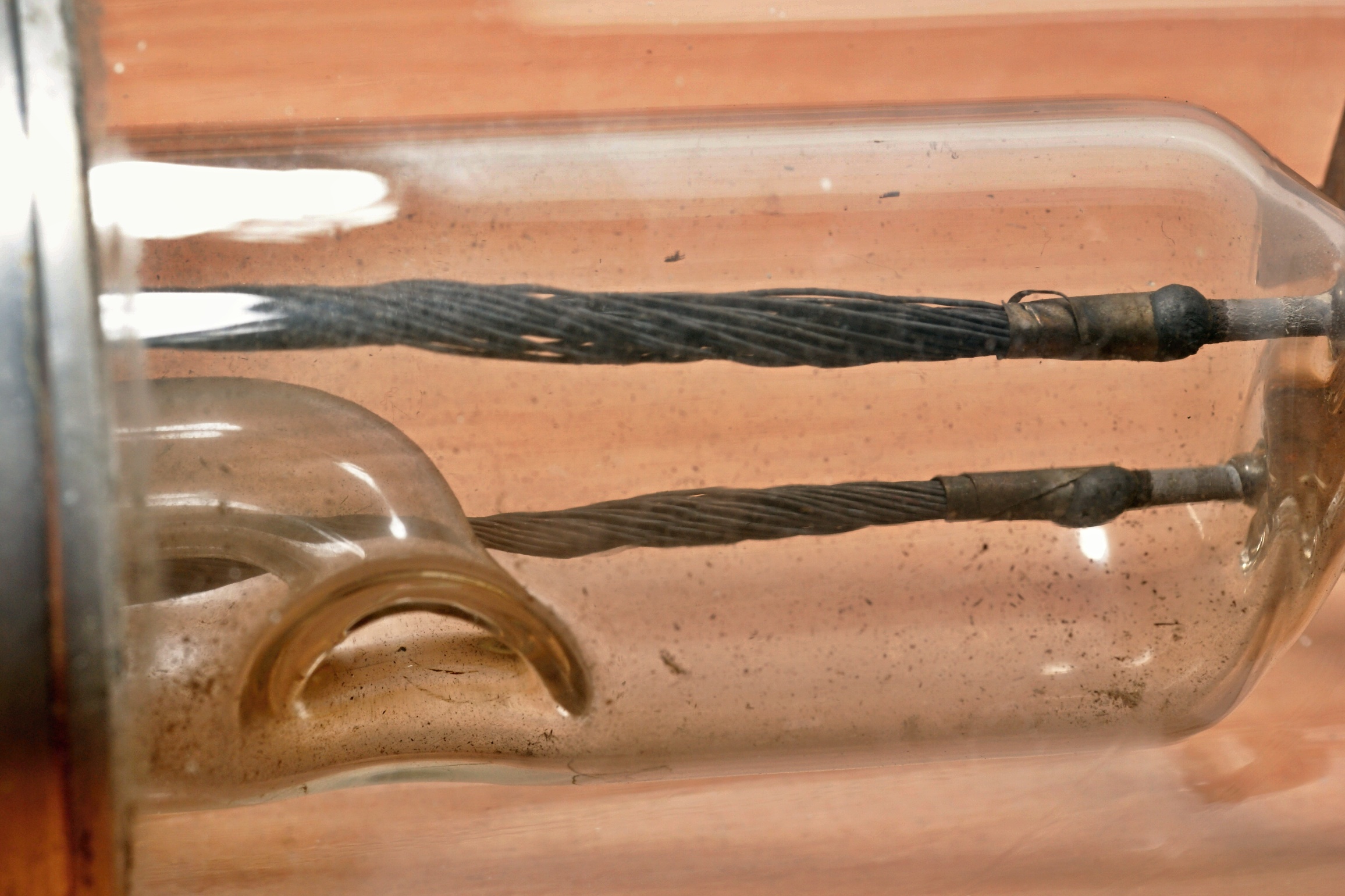

ВГ-236 имеет закрытую конструкцию, чашеобразный анод почти полностью закрывает катод.

 Такая конструкция анода имеет целью создание более благоприятной конфигурации поля между анодом и катодом и, с другой стороны, позволяет улучшить условия охлаждения анода.

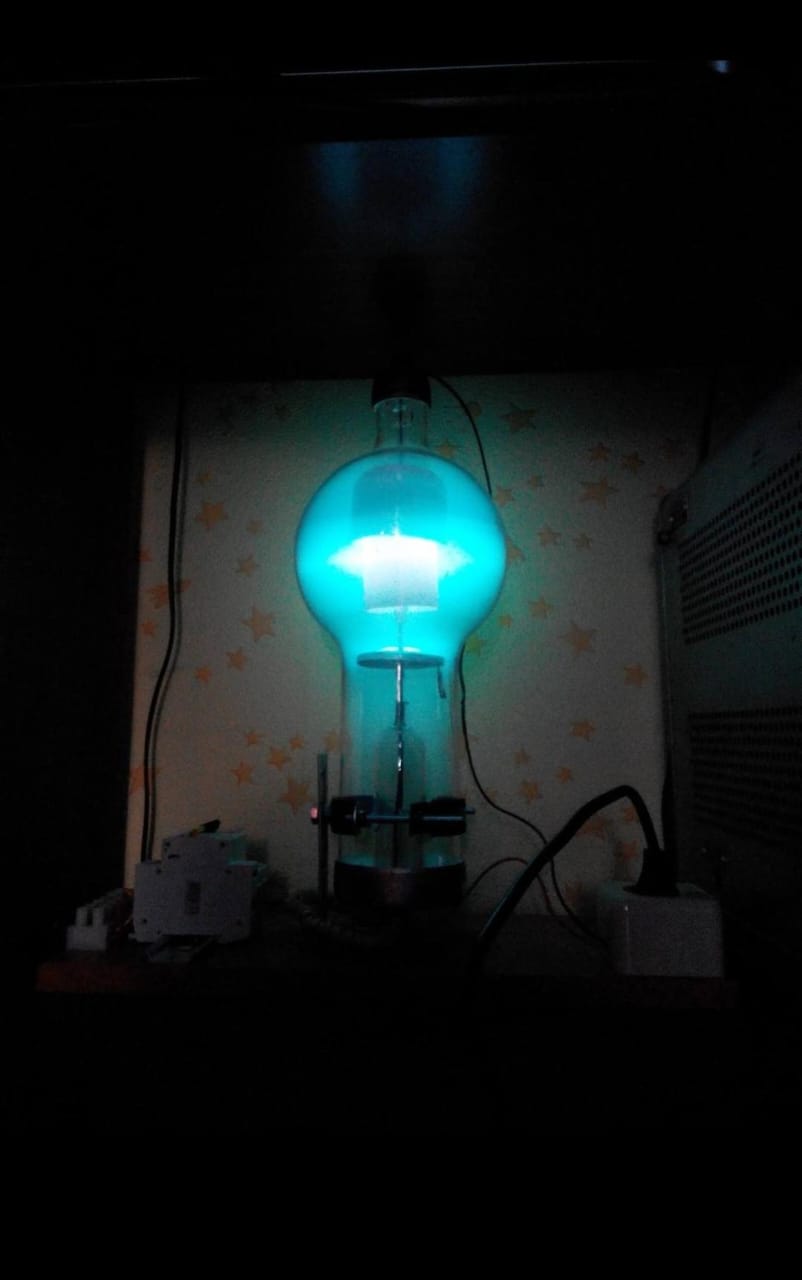

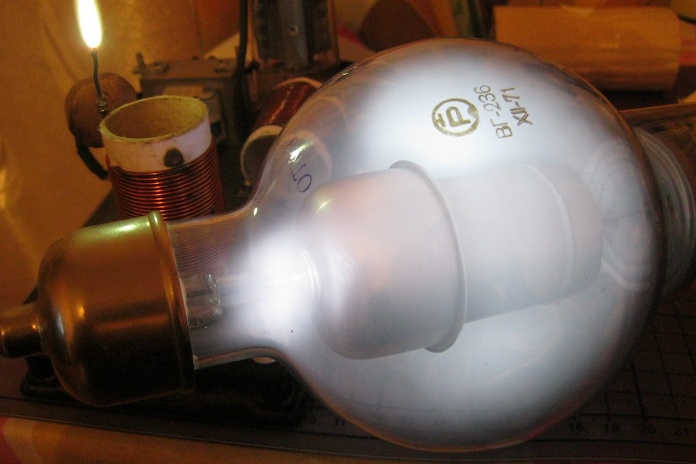

ВГ-236 в действии:


(фото с форума LASERS.ORG.RU)

Источники:

1. Главэспром. Газоразрядные приборы. Гособоронгиз, Ленинград-Москва. - 1939.
2. Справочник по войсковым и танковым радиостанциям. Часть 3 из 3. Военное издательство Народного Комиссариата Обороны. Москва - 1943.
3. Проф. А. Г. Александров. Производство радиоламп. (Министерство электропромышленности СССР. Центральное Бюро Технической Информации). М.-Л., Госэнергоиздат, 1946.
4. Гинкин Г.Г. Справочник по радиотехнике, М. Госэнергоиздат, 1948
5. В.И. Иванов. Справочник по радиоаппаратуре для инженеров и техников связи Гражданского Воздушного Флота. Самолетное радиооборудование. Редакционно-издательский отдел Аэрофлота. Москва - 1948.
6. Справочник по радиоаппаратуре для инженеров и техников связи Гражданского Воздушного Флота. Радионавигационное оборудование аэропортов. Редакционно-издательский отдел Аэрофлота. Москва - 1948.
7. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы Украины, 1949
8. Федоров С.П. Краткий справочник по радиолампам. - Москва: Военное издательство Министерства Вооруженных Сил Союза ССР, 1949
9. Г.А. Тягунов. Электровакуумные приборы. М.-Л., Госэнергоиздат, 1949.
10. Электротехнический справочник. Под общей редакцией А.Т. Голована, П.Г. Грудинского, Г.Н. Петрова, А.М. Федосеева и М.Г. Чиликина. М.-Л., Госэнергоиздат, 1952.
11. В.С. Григорьев и Б.С. Григорьев. Электронные и ионные приборы. Издание второе, переработанное. Связьиздат. Москва, 1954.
12. И.Л. Каганов. Электронные и ионные преобразователи (основы промышленной электроники). Часть вторая. Ионные приборы. - Государственное энергетическое издательство. Москва, 1955.
13. Йордан Боянов. Характеристики на електронни лампи. Издава списание "Радио". София - 1956.
14. Г.С. Векслер, Я.И. Тетельбаум. Электропитание радиоустройств. Издание второе. - Издательство "Техника", Киев, 1966.
