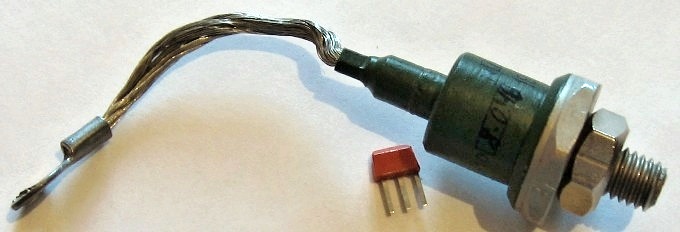

ВК2-10

Выпрямительный диод, номинальный ток 10 Ампер (среднее значение), номинальное напряжение 800 В, среднее значение напряжения в открытом состоянии 0,46 Вольт.

Предназначен для выпрямления переменного тока частотой от 50 до 400 Гц в различных силовых электроустановках.

Производители - и Каджи-Сайский Электротехнический завод и саранский Электровыпрямитель.

Электрические параметры

Обратный ток - не более 2 мА
Значение защитного параметра (∫I2t) - 960 А2с
Амплитуда импульсного однополупериодного тока длительностью 10 мкс - до 100 А
Вентили допускают кратковременные перегрузки по отношению к предшествующему установившемуся номинальному току на 25% в течение 300 с
В течение 30 мин допускается не более двух перегрузок с интервалом между ними не менее 10 мин.
Установившееся тепловое сопротивление 1,5°С/Вт
Максимально допустимая температура p-n структуры в условиях номинальных нагрузок не более +140°С
Атмосферное давление 600...1500 мм рт. ст
Допустимая относительная влажность воздуха 98% при температуре 40°С
Наибольшее допустимое ускорение при ударе - 12 g
Наибольшее допустимое ускорение при вибрации с частотой до 80 Гц - 7,5g
Вентили предназначены для работы в среде не содержащей токопроводящей пыли, а также агрессивных паров и газов, разрушающих металл и изоляцию
Тип охладителя - пластинчатый медный, МП-50

Вентили рассчитаны для работы при естественном и воздушном принудительном охлаждении.
Основу конструкции составляет кремниевая двухслойная p-n структура, вмонтированная в герметичный металло-стеклянный корпус, предохраняющий ее от влияния внешних воздействий и обеспечивающий необходимый теплоотвод при работе вентиля. Анодом вентиля является гибкий медный вывод с наконечником, катодом — медное основание корпуса, имеющее резьбовую часть для ввинчивания вентиля в медный или силуминовый охладитель.

В литературе есть упоминание, что в дальнейшем они назывались ВКД-10. Хотя, если судить по датам выпуска, то какое-то время приборы с этими названиями выпускались параллельно...

При необходимости замены, завод рекомендует применять Д232-50Х-8.

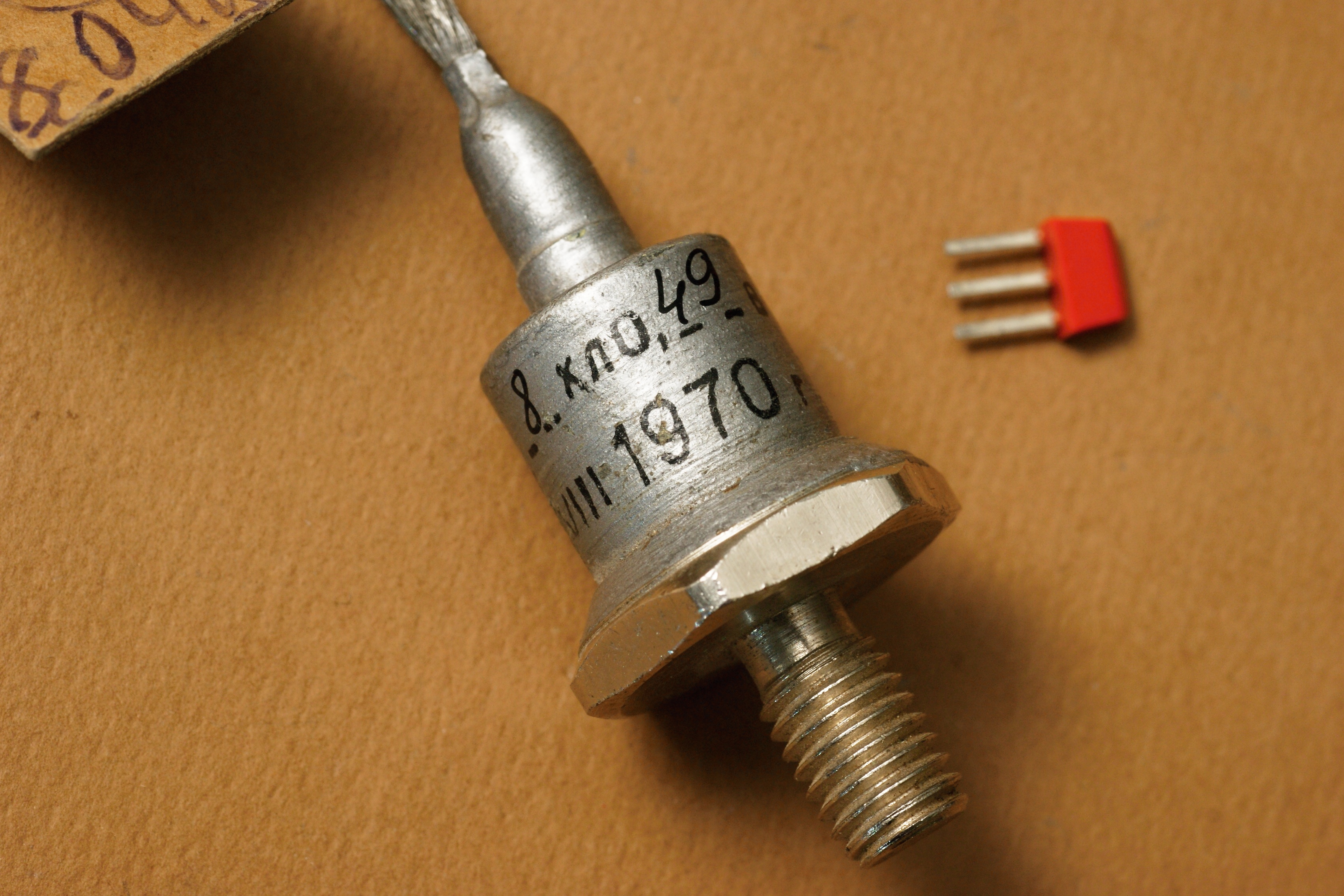

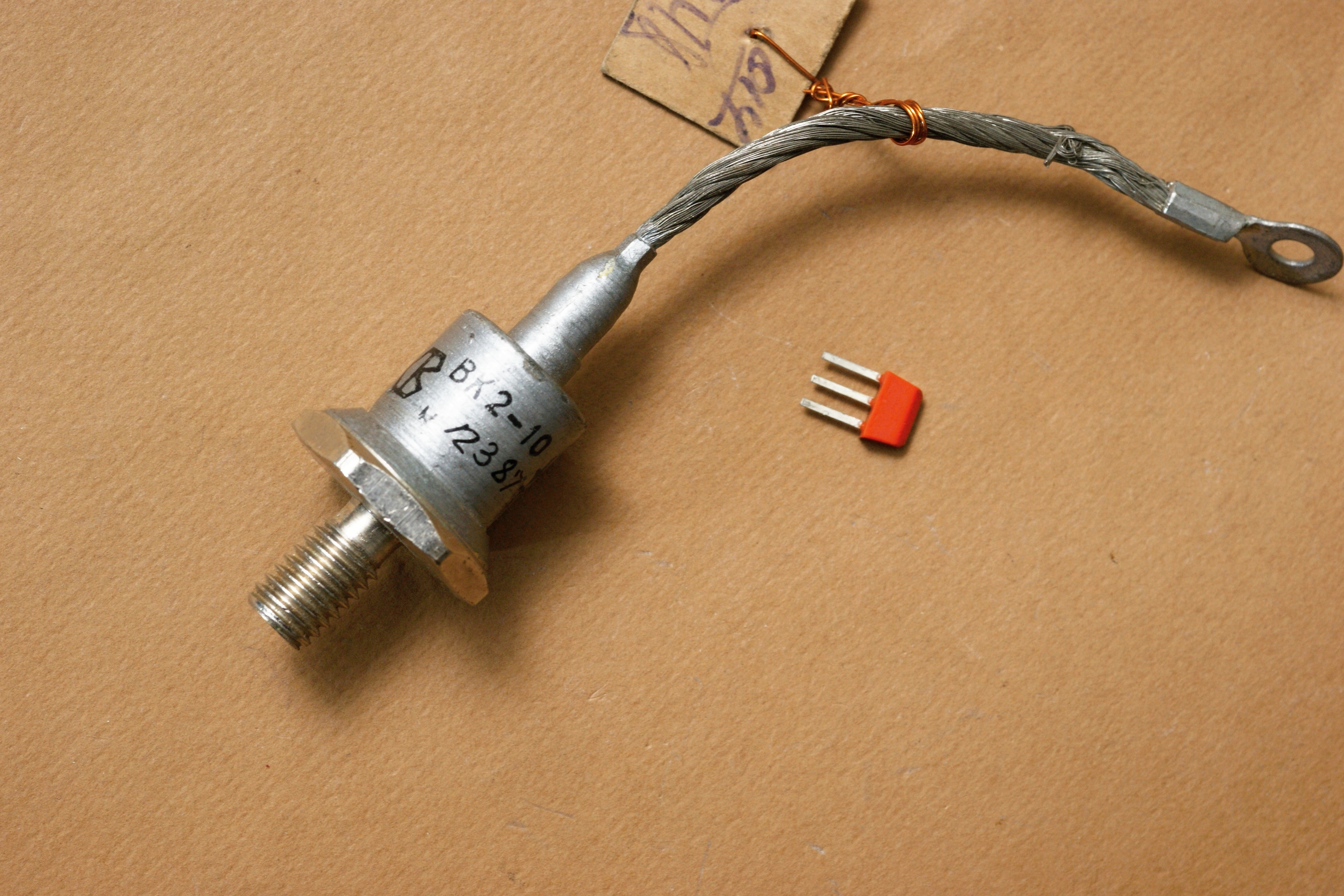

(фото от Aleksey Katamanov)

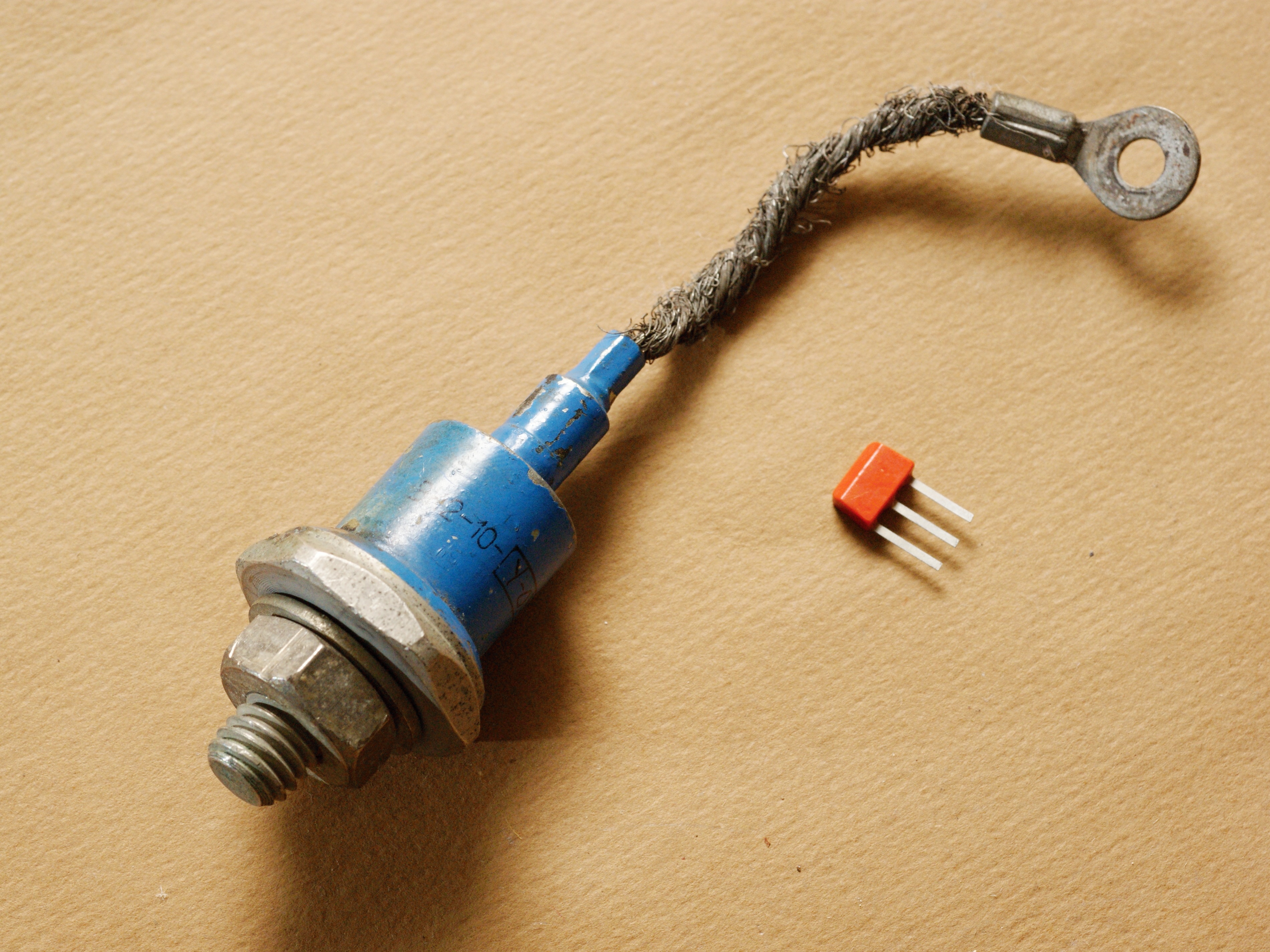

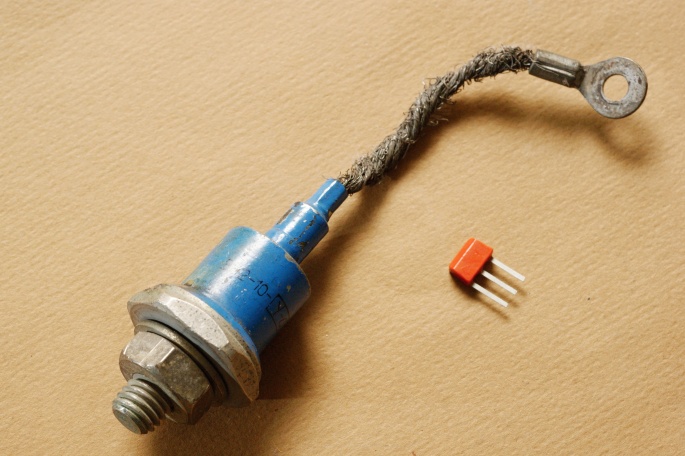

(фото от Aleksey Katamanov)

Зависимость тока нагрузки от температуры окружающего воздуха:

Источники:

1. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971.
2. Преображенский В.И., Зимин Е.Н. Силовые кремниевые вентили. М., "Энергия", 1971 (Б-ка электромонтера. Вып. 309).
3. Левин В.М., Ломанович В.А., Тарнижевский М.В. Эксплуатация автоматических противокоррозионных устройств. М., Стройиздат, 1972.
4. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
