ВК2-25

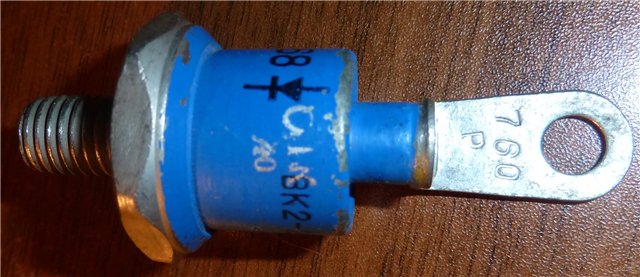

(фото с форума Портативное ретрорадио)

Силовой диффузионный диод, номинальный ток 25 Ампер (среднее значение). В дальнейшем выпускался под названием ВКД-25.

Предназначен для выпрямления переменного тока частотой от 50 до 400 Гц в различных силовых электроустановках.

Производитель - саранский Электровыпрямитель.

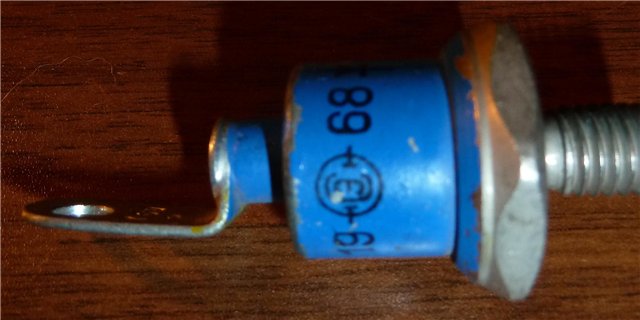

(фото с форума Портативное ретрорадио)

Электрические параметры

Обратный ток - не более 5 мА
Значение защитного параметра (∫I2t) - 2320 А2с
Амплитуда импульсного однополупериодного тока длительностью 10 мкс - до 250 А
Установившееся тепловое сопротивление 1,0°С/Вт
Максимально допустимая температура p-n структуры в условиях номинальных нагрузок не более +140°С
Допустимая относительная влажность воздуха 98% при температуре 40°С
Наибольшее допустимое ускорение при ударе - 12 g
Наибольшее допустимое ускорение при вибрации с частотой до 80 Гц - 7,5g
Тип охладителя - пластинчатый медный, МП-100

Вентили рассчитаны для работы при естественном и воздушном принудительном охлаждении.
Основу конструкции составляет кремниевая двухслойная p-n структура, вмонтированная в герметичный металло-стеклянный корпус, предохраняющий ее от влияния внешних воздействий и обеспечивающий необходимый теплоотвод при работе вентиля. Анодом вентиля является жесткий медный вывод с наконечником, катодом — медное основание корпуса, имеющее резьбовую часть для ввинчивания вентиля в медный или силуминовый охладитель.


(фото с форума Портативное ретрорадио)

Зависимость тока нагрузки от температуры окружающего воздуха:

Источники:

1. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
2. Преображенский В.И., Зимин Е.Н. Силовые кремниевые вентили. М., "Энергия", 1971 (Б-ка электромонтера. Вып. 309).
3. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
