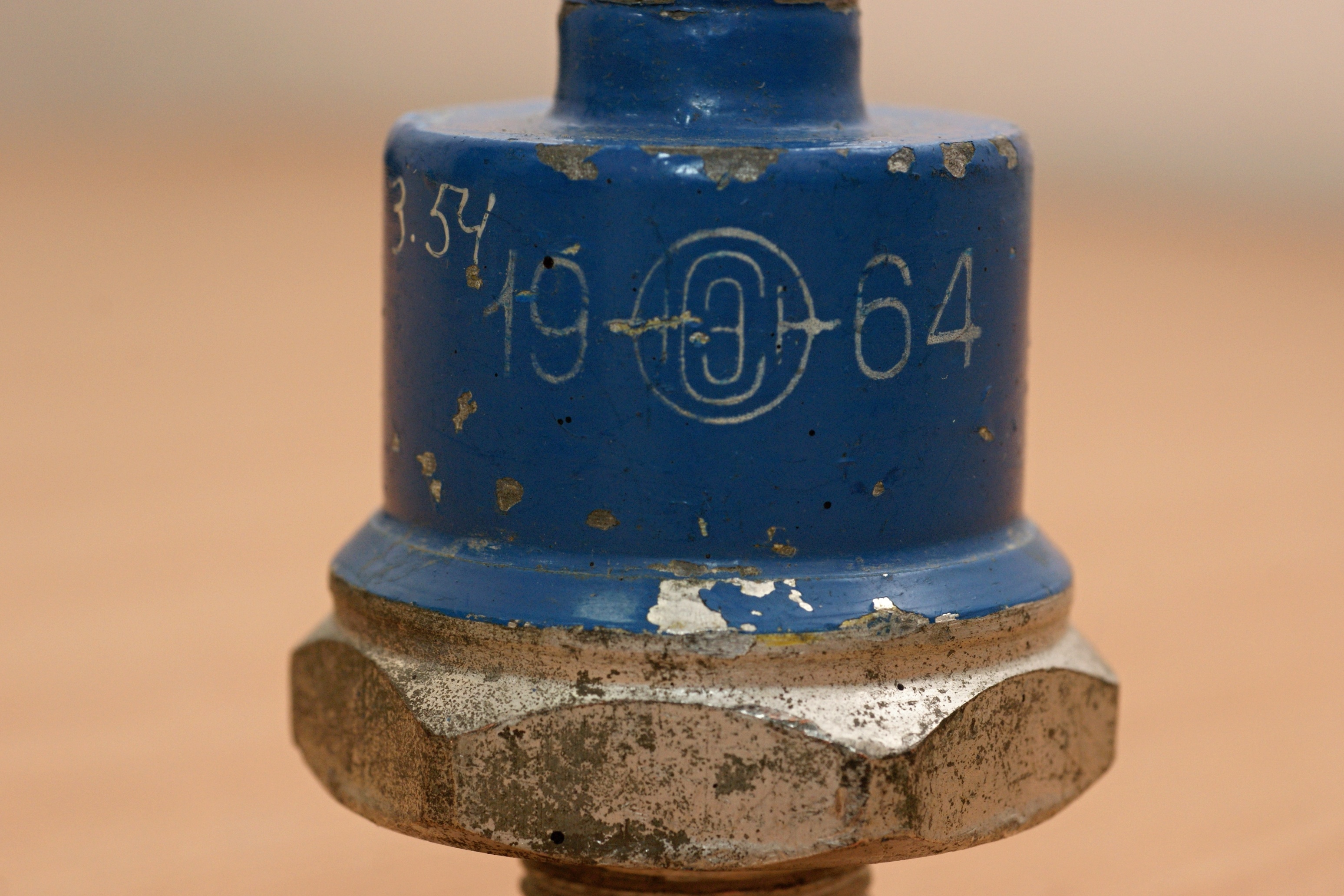

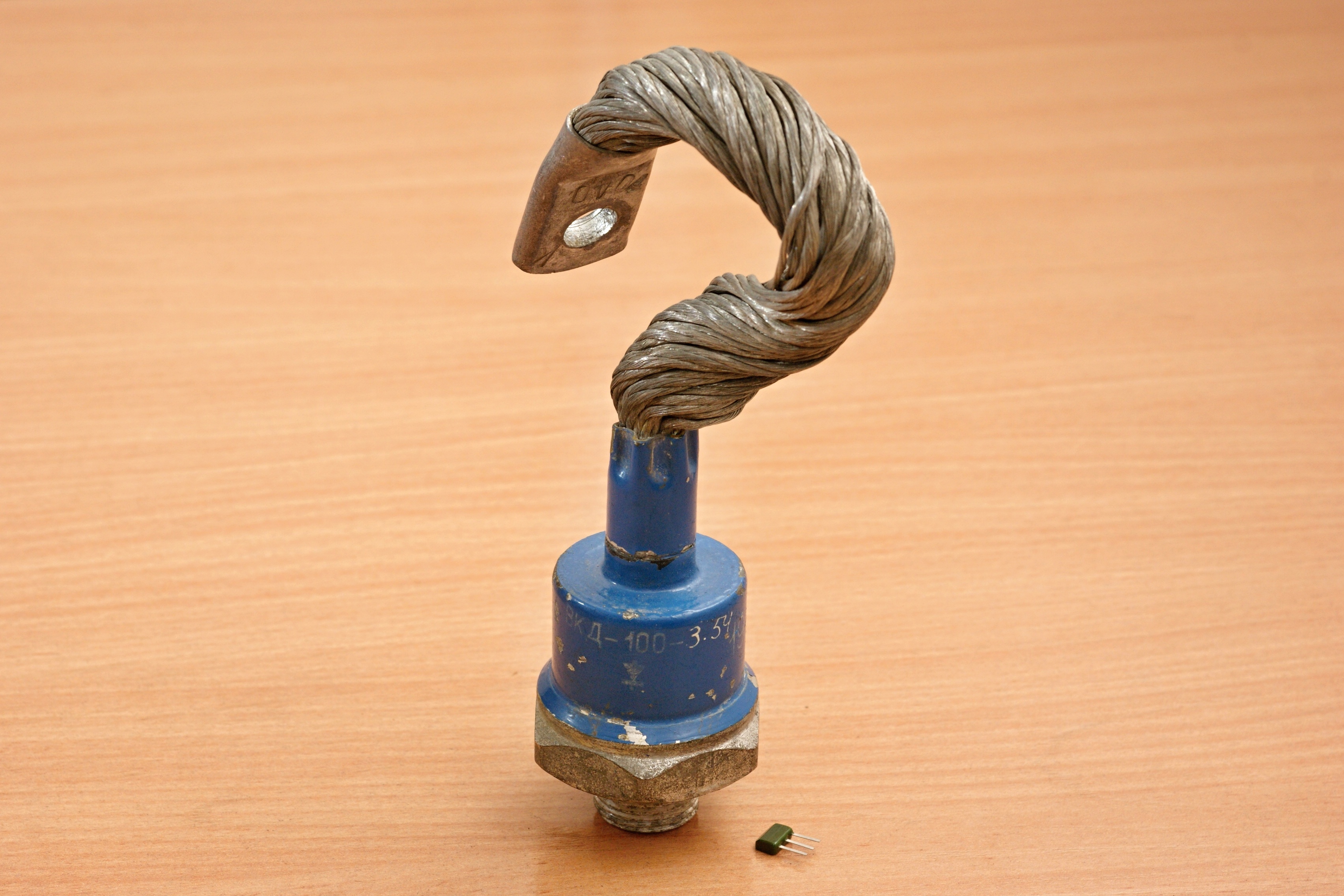

Силовой диффузионный диод, номинальный ток 100 Ампер (среднее значение), номинальное напряжение (для моего экземпляра) 300 В, среднее значение напряжения в открытом состоянии 0,54 Вольт.
Это первые советские вентили, производимые по диффузионной технологии. Они были разработаны Ленинградским физико-техническим институтом АН СССР (ныне Физико-технический институт имени А.Ф.Иоффе) совместно с саранским заводом Электровыпрямитель; этим же заводом и выпускались.
Вентили ВКД-100 могут работать при воздушном естественном и принудительном охлаждении, в интервале температур от -5 до +125°С.
Вентили одного класса и одной группы допускают
последовательное и параллельное соединение.
Для параллельного соединения следует применять вентили с минимальным разбросом
по прямому падению напряжения. Суммарную величину выпрямленного тока
необходимо снижать на 10% при разбросе 0,02 В и на 20% при разбросе 0,04 В.
Источники:
1. О.А. Кузнецов, Я.И. Стиоп. Полупроводниковые выпрямители. - М.-Л.,
изд-во "Энергия", 1966.
2. Бирзниек Л. Полупроводниковые преобразователи. Пер. с латыш.
М., "Энергия", 1967 (Б-ка электромонтера. вып.227).
