ВКДУС-100

Диффузионный симистор, номинальный ток 100 А. Совместная разработка Мордовского научно-исследовательского электротехнического института и Физико-технического института АН СССР им. А.Иоффе. Производитель - Электровыпрямитель (Саранск).

Симметричные тиристоры (симисторы) ВКДУС предназначены для работы в силовых цепях постоянного и переменного тока частотой 50—500 Гц и могут применяться в различных электроустановках, где необходимо реверсирование тока, например специальные выпрямительные агрегаты, реверсивные электроприводы постоянного тока, быстродействующие контакторы переменного тока и другие устройства автоматики. Они переключаются в проводящее состояние импульсом положительной полярности, прикладываемым к управляющему электроду.

Симисторы ВКДУС работают при естественном и принудительном воздушном охлаждении.

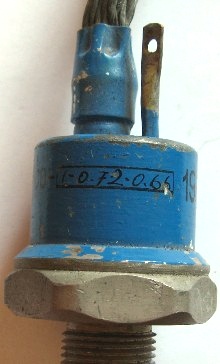

ВКДУС-100-1-0.72-0.66 - пиковое обратное напряжение 100 В, среднее значение напряжения в открытом состоянии 0,66-0,72 В.

Электрические параметры

Наибольший обратный ток и ток утечки - 20 мА
Допустимая скорость нарастания прямого тока - не более 0,5 А/мкс
Максимально допустимая амплитуда полусинусоиды тока длительностью 10 мкс - 1400 А
Время включения - не более 20 мкс
Время выключения - не более 70 мкс
Номинальный ток управления - не более 420 мА
Номинальное напряжение управления - не более 6 В
Установившееся тепловое сопротивление - не более 0,3 °С/Вт
Диапазон температур окружающей среды -40...+65°С
Максимальная температура перехода +110°С
Относительная влажность при 40°С до 98%
Давление окружающего воздуха 600-1600 мм рт. ст.
Запрещается применять вентили в агрессивных средах, а так же в средах со значительной токопроводностью

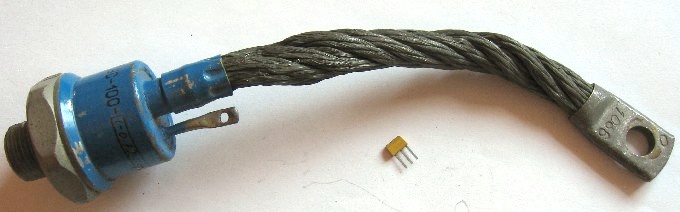

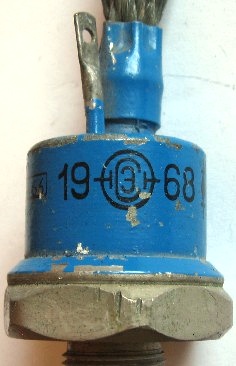

Основу симисторов составляет кремниевая пятислойная n-p-n-p-n структура с четырьмя p-n переходами, обладающая симметрией физических свойств в прямом и обратном направлениях. Структура вмонтирована в герметичный металло-стеклянный корпус. Первым силовым электродом является медное основание корпуса, имеющее шпильку с резьбой для ввинчивания прибора в охладитель, вторым электродом — гибкий медный вывод с наконечником.

В дальнейшем он выпускался под названием ТС-125 (по некоторым источникам - ТС-100). Нынешняя замена - ТС161-160-1. Что любопытно - если этот весит почти полкило, то ТС161-160 при почти тех же размерах всего 175 грамм. Прогресс, однако...

Зависимость тока нагрузки от температуры окружающей среды

Зависимость тока нагрузки от угла проводимости

Источники:

1. Бирзниек Л. Полупроводниковые преобразователи. Пер. с латыш. М., "Энергия", 1967 (Б-ка электромонтера. вып.227).
2. И.Л. Каганов. Промышленная электроника (общий курс). - М. "Высшая школа", 1968.
3. Ауэн Л.Ф. Бесконтактные переключатели и пересчетные схемы на тиристорах. Л., «Энергия», 1968. (Библиотека по автоматике. Вып. 311).
4. Писарев А.Л. и др. Выходные устройства бесконтактных систем автоматики. М., "Энергия", 1969 (Б-ка по автоматике. Вып. 360).
5. И.И. Дзюбин. Симметричные тиристоры. Издательство "Знание". Москва, 1970.
6. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971.
7. Преображенский В.И., Зимин Е.Н. Силовые кремниевые вентили. М., "Энергия", 1971 (Б-ка электромонтера. Вып. 309).
8. Вишневский А.И., Руденко В.С., Платонов А.П. Силовые ионные и полупроводниковые приборы. Учеб. пособие для вузов. Под ред. В.С. Руденко. М., "Высш. школа", 1975.
