ВКДУС-150

Диффузионный симистор, номинальный ток 150 А, пиковое обратное напряжение 800 В, среднее значение напряжения в открытом состоянии 0,64-0,68 В.

Производитель - саранский Электровыпрямитель.

Электрические параметры

Наибольший обратный ток и ток утечки - 20 мА
Допустимая скорость нарастания прямого тока - не более 0,5 А/мкс
Максимально допустимая амплитуда полусинусоиды тока длительностью 10 мкс - 1500 А
Время включения - не более 20 мкс
Время выключения - не более 70 мкс
Номинальный ток управления - не более 420 мА
Номинальное напряжение управления - не более 6 В
Установившееся тепловое сопротивление - не более 0,2 °С/Вт
Диапазон температур окружающей среды -40...+65°С (по некоторым источникам до +110°С)
Относительная влажность при 40°С до 98%
Давление окружающего воздуха 600-1600 мм рт. ст.
Запрещается применять вентили в агрессивных средах, а так же в средах со значительной токопроводностью

В дальнейшем он выпускался под названием ТС-160-8. Нынешняя замена - ТС161-160-8.

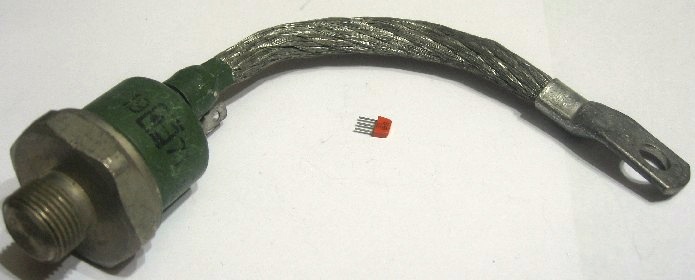

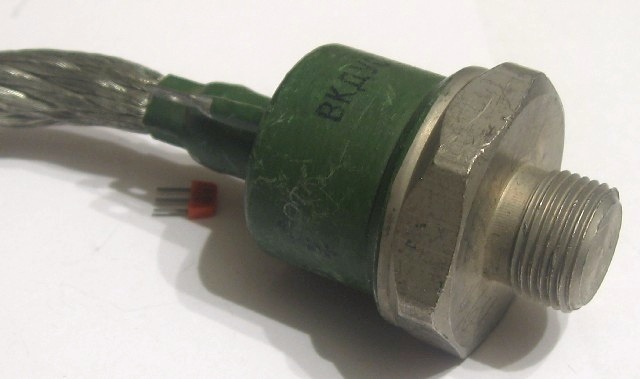

Основу симисторов составляет кремниевая пятислойная n-p-n-p-n структура с четырьмя p-n переходами, обладающая симметрией физических свойств в прямом и обратном направлениях. Структура вмонтирована в герметичный металло-стеклянный корпус. Первым силовым электродом является медное основание корпуса, имеющее шпильку с резьбой для ввинчивания прибора в охладитель, вторым электродом — гибкий медный вывод с наконечником.

Структурная схема

К трем основным слоям p1, n2 и p2, полученным путем диффузии алюминия и бора в исходный кристалл n кремния, добавляются еще боковые слои половинной площади n1 и n3, создаваемые дополнительной диффузией фосфора в слои p1 и p2.

Благодаря более высокой концентрации вводимого фосфора слои n1 и n3 приобретают электронную проводимость.

Зависимость тока нагрузки от температуры окружающей среды

Зависимость тока нагрузки от угла проводимости

Источники:

1. И.Л. Каганов. Промышленная электроника (общий курс). - М. "Высшая школа", 1968.
2. И.И. Дзюбин. Симметричные тиристоры. Издательство "Знание". Москва, 1970.
3. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971.
4. Преображенский В.И., Зимин Е.Н. Силовые кремниевые вентили. М., "Энергия", 1971 (Б-ка электромонтера. Вып. 309).
